معرفی و بررسی فنی ماژول ارتباطی زیمنس CM 1243-2 با کد فنی 3RK7243-2AA30-0XB0

ماژول ارتباطی CM 1243-2

برای اتصال به AS-Interface master مطابق با مشخصات AS-i V3.0



بررسی تخصصی ماژول ارتباطی زیمنس CM 1243-2 برای اتصال S7-1200 به AS-Interface

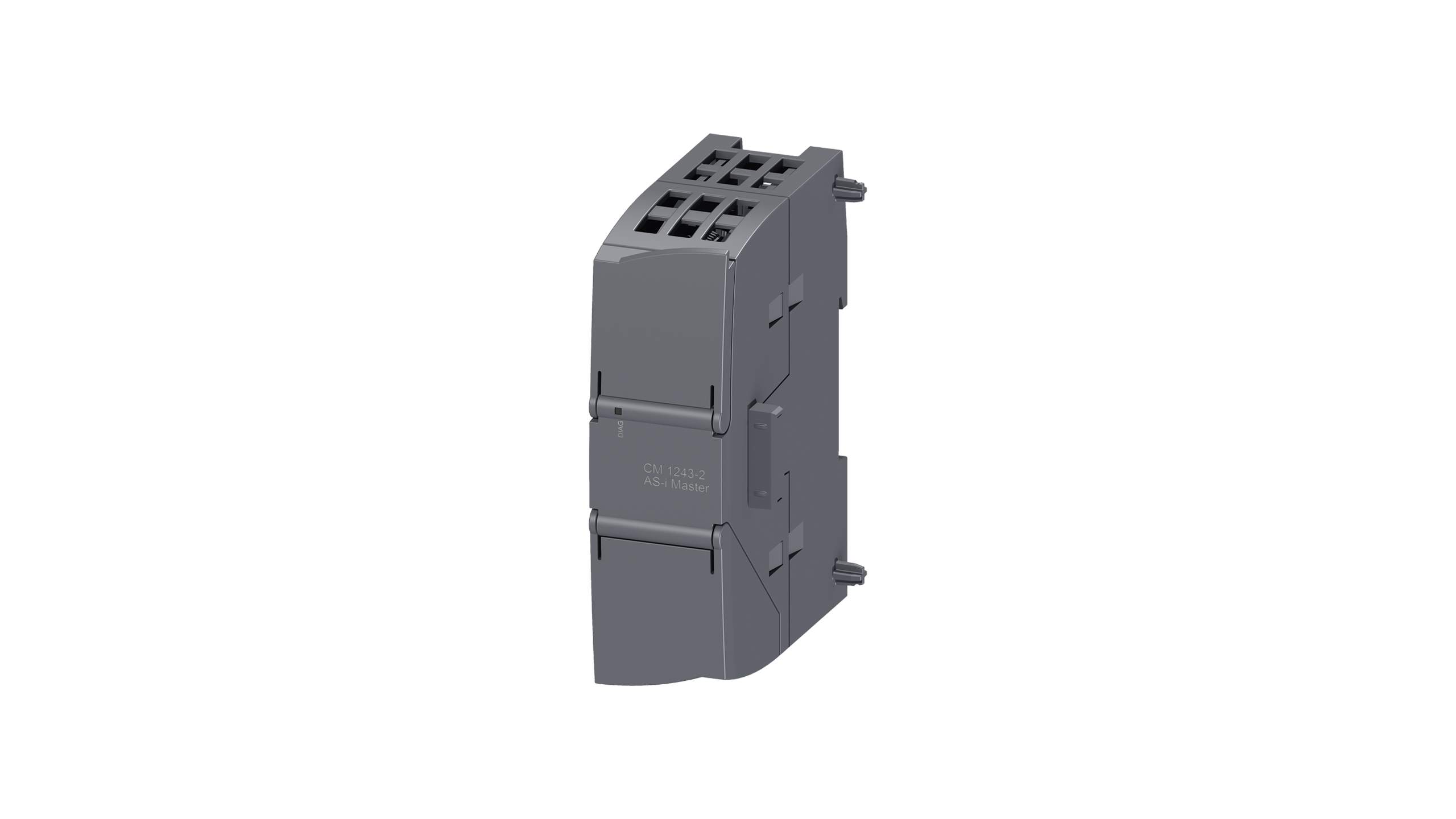

ماژول AS-i Master زیمنس CM 1243-2 با کد فنی 3RK7243-2AA30-0XB0

ماژول ارتباطی Siemens CM 1243-2 با کد فنی 3RK7243-2AA30-0XB0 یکی از ماژول‌های بسیار کاربردی و هوشمند خانواده SIMATIC S7-1200 برای اتصال PLC به شبکه AS-Interface یا همان AS-i است. این ماژول به‌عنوان یک AS-Interface Master مطابق با مشخصات AS-i V3.0 عمل می‌کند و امکان اتصال مستقیم سنسورها، عملگرها، ماژول‌های I/O توزیع‌شده و تجهیزات سطح میدانی را به سیستم کنترل S7-1200 فراهم می‌سازد.

در نگاه اول، AS-i ممکن است در مقایسه با شبکه‌هایی مانند PROFINET یا PROFIBUS ساده‌تر به نظر برسد؛ اما از دید یک مهندس اتوماسیون، دقیقاً همین سادگی کنترل‌شده، بزرگ‌ترین نقطه قوت آن است. شبکه AS-Interface برای لایه پایین اتوماسیون، یعنی همان جایی که تعداد زیادی سنسور و اکچویتور دیجیتال در نقاط مختلف ماشین پخش شده‌اند، طراحی شده است. به جای سیم‌کشی نقطه‌به‌نقطه هر سنسور تا تابلو PLC، می‌توان با یک کابل دو سیمه زردرنگ AS-i، هم تغذیه و هم داده را برای تعداد زیادی تجهیز میدانی منتقل کرد.

ماژول CM 1243-2 در چنین معماری‌ای نقش مغز ارتباطی AS-i را دارد. این ماژول از سمت بالا با CPU سری S7-1200 تبادل داده می‌کند و از سمت پایین، شبکه AS-i را به‌عنوان Master مدیریت می‌نماید. نتیجه این است که PLC می‌تواند با ساختاری بسیار تمیزتر، کم‌هزینه‌تر و قابل‌عیب‌یابی‌تر به سنسورها و عملگرهای سطح ماشین متصل شود.



جایگاه CM 1243-2 در معماری SIMATIC S7-1200

• چرا S7-1200 به AS-Interface نیاز دارد؟

PLCهای SIMATIC S7-1200 ذاتاً برای ماشین‌سازی، کنترل فرآیندهای کوچک و متوسط، خطوط تولید مدولار و سیستم‌های اتوماسیون فشرده طراحی شده‌اند. این کنترلرها از طریق PROFINET به‌خوبی با HMI، درایو، PLCهای دیگر و سیستم‌های مانیتورینگ ارتباط برقرار می‌کنند. اما وقتی بحث اتصال تعداد زیادی سنسور و عملگر ساده در بدنه ماشین مطرح می‌شود، استفاده صرف از کارت‌های I/O مرکزی یا ماژول‌های PROFINET ممکن است از نظر هزینه و سیم‌کشی بهینه نباشد.

در این نقطه، AS-Interface یک راهکار بسیار مهندسی‌شده ارائه می‌دهد. به‌جای کشیدن کابل جداگانه برای هر سنسور به تابلو، تجهیزات روی یک باس AS-i قرار می‌گیرند و از طریق ماژول CM 1243-2 با PLC تبادل داده می‌کنند.

مزیت این معماری در پروژه‌های واقعی کاملاً ملموس است:

• کاهش چشمگیر حجم سیم‌کشی در ماشین
• کاهش ترمینال‌های تابلو برق
• ساده‌تر شدن مستندسازی کابل‌ها
• افزایش سرعت نصب و راه‌اندازی
• عیب‌یابی سریع‌تر در سطح سنسور/عملگر
• مناسب برای ماشین‌آلات مدولار و خطوط انتقال
• کاهش خطاهای انسانی در وایرینگ

از منظر طراحی تابلو و نگهداری، AS-i دقیقاً همان‌جایی ارزش خود را نشان می‌دهد که تعداد ورودی/خروجی‌های دیجیتال زیاد، پراکنده و تکرارشونده است.

• نقش ماژول CM 1243-2 به‌عنوان AS-i Master

ماژول CM 1243-2 با کد فنی 3RK7243-2AA30-0XB0 به‌عنوان AS-Interface Master عمل می‌کند. در شبکه AS-i، Master وظیفه مدیریت ارتباط با Slaveها را بر عهده دارد. Slaveها می‌توانند سنسورها، عملگرها، ماژول‌های ورودی/خروجی، استارترهای موتور، ماژول‌های پنوماتیک یا تجهیزات میدانی سازگار با AS-i باشند.

نقش‌های کلیدی Master عبارت‌اند از:

• شناسایی Slaveهای متصل به باس
• تخصیص و مدیریت آدرس‌های AS-i
• تبادل سیکلیک داده با تجهیزات میدانی
• تشخیص خطاهای ارتباطی
• گزارش وضعیت تجهیزات به CPU
• مدیریت پیکربندی شبکه AS-i
• پایش خطاهای باس، تغذیه و Slave

از دید برنامه‌نویسی PLC، داده‌های Slaveها معمولاً به‌صورت ورودی‌ها و خروجی‌های قابل استفاده در برنامه کاربر ظاهر می‌شوند. بنابراین مهندس کنترل می‌تواند وضعیت سنسورها و فرمان عملگرها را در منطق برنامه S7-1200 استفاده کند، بدون اینکه وارد پیچیدگی‌های سطح فیزیکی ارتباط AS-i شود.



مشخصات فنی ماژول 3RK7243-2AA30-0XB0

• ویژگی‌های اصلی ماژول CM 1243-2

ماژول Siemens CM 1243-2 برای افزودن قابلیت AS-Interface Master به PLCهای سری S7-1200 طراحی شده است. این ماژول مطابق مشخصات AS-i V3.0 کار می‌کند و برای پروژه‌های مدرن ماشین‌سازی و I/O توزیع‌شده در سطح سنسور/اکچویتور انتخابی بسیار دقیق است.

ویژگی‌های کلیدی این محصول عبارت‌اند از:

• برند: Siemens
• خانواده: SIMATIC S7-1200
• نوع تجهیز: Communication Module
• مدل: CM 1243-2
• کد فنی: 3RK7243-2AA30-0XB0
• نوع شبکه: AS-Interface / AS-i
• نقش ارتباطی: AS-i Master
• استاندارد پشتیبانی‌شده: AS-i Specification V3.0
• کاربرد اصلی: اتصال S7-1200 به تجهیزات AS-Interface
• نوع معماری: I/O توزیع‌شده در سطح سنسور و عملگر
• محیط مهندسی: TIA Portal / STEP 7
• نصب: ماژول جانبی در کنار CPU روی ریل DIN
• حوزه کاربرد: ماشین‌سازی، خطوط انتقال، بسته‌بندی، مونتاژ، کانوایر، سیستم‌های پراکنده I/O

نکته مهم این است که کد فنی این ماژول با پیشوند 3RK شروع می‌شود؛ این موضوع نشان‌دهنده ارتباط آن با خانواده تجهیزات صنعتی زیمنس در حوزه AS-Interface و تجهیزات سطح فیلد است. بنابراین در زمان سفارش، باید کد 3RK7243-2AA30-0XB0 دقیقاً بررسی شود تا با ماژول‌های ارتباطی دیگر S7-1200 اشتباه گرفته نشود.



• AS-i V3.0 چه اهمیتی دارد؟

پشتیبانی از AS-i V3.0 برای یک ماژول AS-i Master بسیار مهم است. نسخه‌های جدیدتر AS-i نسبت به نسل‌های اولیه، ظرفیت، انعطاف‌پذیری و قابلیت مدیریت بهتری برای Slaveها فراهم می‌کنند. در عمل، این موضوع یعنی امکان استفاده از تعداد بیشتری تجهیز، ماژول‌های متنوع‌تر و ساختار آدرس‌دهی پیشرفته‌تر.

مزایای AS-i V3.0 در پروژه‌های صنعتی:

• پشتیبانی بهتر از Slaveهای توسعه‌یافته
• انعطاف بیشتر در آدرس‌دهی تجهیزات
• مناسب برای شبکه‌های بزرگ‌تر سطح ماشین
• سازگاری با ماژول‌های I/O متنوع‌تر
• افزایش بهره‌وری در سیم‌کشی و پیکربندی

برای ماشین‌سازها، این یعنی می‌توان یک معماری I/O سطح پایین تمیز و اقتصادی طراحی کرد؛ بدون اینکه برای هر سنسور ساده، هزینه یک نود PROFINET یا سیم‌کشی مستقیم به تابلو پرداخت شود.



AS-Interface چیست و چرا هنوز بسیار کاربردی است؟

• ساختار فیزیکی شبکه AS-i

شبکه AS-Interface برای اتصال ساده و سریع تجهیزات سطح میدانی طراحی شده است. کابل معروف زردرنگ AS-i معمولاً به‌صورت دو سیمه استفاده می‌شود و وظیفه انتقال داده و تغذیه تجهیزات سازگار را بر عهده دارد. همین ویژگی باعث شده AS-i در ماشین‌آلات صنعتی به‌شدت محبوب باشد.

ویژگی‌های فیزیکی AS-i:

• کابل دو سیمه مخصوص AS-i
• انتقال هم‌زمان داده و تغذیه روی باس
• امکان اتصال سریع تجهیزات با کانکتورهای نفوذی
• کاهش نیاز به جعبه تقسیم‌های پیچیده
• مناسب برای مسیرهای طولانی در بدنه ماشین
• قابلیت افزودن یا جابه‌جایی ساده‌تر تجهیزات

در بسیاری از پروژه‌ها، مسیر کابل AS-i در امتداد کانوایر، بدنه ماشین یا خط مونتاژ کشیده می‌شود و سنسورها در نقاط مختلف به همان باس متصل می‌شوند. این مدل سیم‌کشی، به‌خصوص در خطوطی که تعداد سنسورهای حضور، لیمیت‌سوئیچ، سنسور نوری و عملگرهای ساده زیاد است، فوق‌العاده اقتصادی و تمیز است.



• تفاوت AS-i با PROFINET و PROFIBUS

اشتباه رایج این است که AS-i را رقیب مستقیم PROFINET یا PROFIBUS بدانیم. در واقع، AS-i بیشتر یک شبکه سطح پایین برای سنسورها و اکچویتورهای ساده است، در حالی‌که PROFINET و PROFIBUS معمولاً برای سطح کنترل، درایو، ریموت I/Oهای پیشرفته و ارتباطات پیچیده‌تر استفاده می‌شوند.

مقایسه کاربردی:

• AS-i: مناسب برای سنسورها، عملگرهای ساده و I/O پراکنده سطح ماشین
• PROFINET: مناسب برای ارتباط پرسرعت PLC، HMI، درایو، Remote I/O و تجهیزات هوشمند
• PROFIBUS: مناسب برای شبکه‌های کلاسیک کنترل صنعتی، درایو و I/O غیرمتمرکز
• AS-i Safety: مناسب برای تجهیزات ایمنی سطح ماشین در معماری‌های خاص

بنابراین در معماری حرفه‌ای، AS-i معمولاً زیرمجموعه لایه کنترل است. PLC با PROFINET به HMI و شبکه کارخانه متصل می‌شود، اما سنسورها و عملگرهای پراکنده از طریق AS-i به PLC وصل می‌شوند. ماژول CM 1243-2 دقیقاً همین اتصال را برای S7-1200 فراهم می‌کند.



سناریوهای کاربردی CM 1243-2 در صنعت

• ماشین‌آلات بسته‌بندی و مونتاژ

در ماشین‌های بسته‌بندی، تعداد زیادی سنسور نوری، سنسور مجاورتی، جک پنوماتیک، شیر برقی و لیمیت‌سوئیچ وجود دارد. اگر همه این تجهیزات به‌صورت مستقیم به تابلو PLC سیم‌کشی شوند، تابلو بزرگ‌تر، کابل‌کشی سنگین‌تر و عیب‌یابی دشوارتر خواهد شد.

با استفاده از CM 1243-2 و شبکه AS-i:

• سنسورها روی باس AS-i قرار می‌گیرند.
• سیم‌کشی محلی کوتاه‌تر می‌شود.
• تغییرات مکانیکی ماشین راحت‌تر انجام می‌شود.
• برنامه PLC همچنان داده‌ها را به‌صورت منظم دریافت می‌کند.
• عیب‌یابی در سطح Slave سریع‌تر انجام می‌شود.

این ساختار برای ماشین‌سازها یک مزیت رقابتی واقعی است؛ چون هم هزینه ساخت کاهش می‌یابد و هم زمان نصب در سایت مشتری کمتر می‌شود.



• کانوایرها و خطوط انتقال مواد

در سیستم‌های کانوایر، سنسورها معمولاً در طول مسیر پراکنده‌اند. کشیدن کابل جداگانه برای هر سنسور تا تابلو مرکزی می‌تواند بسیار زمان‌بر و پرهزینه باشد. AS-i در اینجا مثل یک ستون فقرات ساده و مقاوم عمل می‌کند.

کاربردهای رایج در کانوایر:

• تشخیص حضور قطعه
• کنترل استاپرها
• مانیتورینگ وضعیت موتور یا استارتر
• فرمان شیرهای پنوماتیک
• تشخیص موقعیت پالت
• ارسال وضعیت سلول‌های مختلف خط

ماژول 3RK7243-2AA30-0XB0 این داده‌ها را به CPU S7-1200 منتقل می‌کند تا منطق کنترل خط با دقت و نظم اجرا شود.



• سیستم‌های I/O پراکنده در بدنه ماشین

در ماشین‌آلاتی که چندین بخش مکانیکی دارند، استفاده از AS-i باعث می‌شود هر بخش با حداقل کابل‌کشی به سیستم کنترل متصل شود. این مدل در ماشین‌های مونتاژ، پرکن، لیبل‌زن، بسته‌بندی، تجهیزات غذایی و خطوط خودروسازی بسیار رایج است.



پیکربندی CM 1243-2 در TIA Portal

• مراحل اصلی راه‌اندازی

برای استفاده از ماژول CM 1243-2 باید آن را در پروژه TIA Portal / STEP 7 به CPU سری S7-1200 اضافه کرد. سپس تنظیمات مربوط به شبکه AS-i، آدرس‌دهی Slaveها و Mapping داده‌ها انجام می‌شود.

مراحل کلی راه‌اندازی:

• انتخاب CPU مناسب از خانواده S7-1200
• افزودن ماژول CM 1243-2 به Device Configuration
• بررسی کد فنی 3RK7243-2AA30-0XB0
• تعریف یا شناسایی Slaveهای AS-i
• تنظیم آدرس هر Slave در شبکه
• تعیین داده‌های ورودی و خروجی
• کامپایل و دانلود پیکربندی به PLC
• بررسی وضعیت ماژول از طریق Online Diagnostics
• تست سیکلیک داده‌ها در برنامه PLC

در پروژه‌های واقعی، بهتر است قبل از برنامه‌نویسی کامل، یک جدول دقیق از تمام Slaveهای AS-i تهیه شود. این جدول باید شامل آدرس، نوع تجهیز، محل نصب، ورودی/خروجی‌های استفاده‌شده و توضیح عملکرد باشد.



• نکات مهم در آدرس‌دهی AS-i

آدرس‌دهی در AS-i قلب پیکربندی شبکه است. هر Slave باید آدرس یکتا داشته باشد و Master باید بتواند آن را در شبکه شناسایی کند. تکراری بودن آدرس، عدم تطابق نوع Slave یا خطای تغذیه باس می‌تواند باعث خطای ارتباطی شود.

نکات کلیدی:

• برای هر Slave آدرس منحصربه‌فرد تعریف کنید.
• مستندات آدرس‌دهی را به‌روز نگه دارید.
• بعد از تعویض Slave، آدرس تجهیز جدید را کنترل کنید.
• وضعیت باس و تغذیه AS-i را بررسی کنید.
• از ابزارهای تشخیص AS-i در زمان راه‌اندازی استفاده کنید.
• Mapping داده‌ها را با برنامه PLC تطبیق دهید.

در نگهداری صنعتی، تعویض یک ماژول AS-i بدون تنظیم آدرس صحیح، یکی از رایج‌ترین دلایل خطای پس از تعمیرات است.



نکات سیم‌کشی، تغذیه و عیب‌یابی AS-i

• اصول سیم‌کشی صحیح AS-Interface

شبکه AS-i اگرچه ساده است، اما ساده بودن به معنی بی‌نیازی از اصول مهندسی نیست. کیفیت کابل، مسیر عبور، تغذیه و اتصال صحیح تجهیزات نقش مستقیمی در پایداری شبکه دارد.

توصیه‌های اجرایی:

• از کابل استاندارد AS-i استفاده کنید.
• مسیر کابل را از کابل‌های قدرت و موتور تا حد امکان جدا نگه دارید.
• افت ولتاژ در طول مسیر را بررسی کنید.
• ظرفیت منبع تغذیه AS-i را متناسب با تعداد تجهیزات انتخاب کنید.
• اتصالات نفوذی را با دقت نصب کنید.
• محل اتصال تجهیزات را در نقشه‌ها مستند کنید.
• در محیط‌های نویزی، مسیر کابل و ارتینگ تابلو را جدی بگیرید.

اگر شبکه در ظاهر کار می‌کند اما خطاهای لحظه‌ای دارد، معمولاً باید به سراغ افت ولتاژ، اتصال مکانیکی نامطمئن، نویز الکترومغناطیسی یا بار بیش از حد باس رفت.



• چک‌لیست عیب‌یابی CM 1243-2

در زمان بروز خطا، بهتر است عیب‌یابی مرحله‌ای انجام شود:

• وضعیت LEDهای ماژول CM 1243-2 را بررسی کنید.
• تغذیه AS-i را کنترل کنید.
• آدرس Slaveهای شبکه را بررسی کنید.
• اتصال فیزیکی کابل AS-i را تست کنید.
• خطای Slave خاص را از Diagnostics بخوانید.
• Mapping داده‌ها در TIA Portal را کنترل کنید.
• پس از تعویض تجهیز، آدرس‌دهی آن را تأیید کنید.
• تعداد و مصرف Slaveها را با ظرفیت باس مقایسه کنید.
• مسیر کابل را از نظر آسیب فیزیکی بررسی کنید.

این چک‌لیست در سایت واقعاً نجات‌دهنده است؛ چون خطاهای AS-i گاهی از یک اتصال ساده، کانکتور نیمه‌جاافتاده یا آدرس اشتباه ناشی می‌شوند.



مزایا و محدودیت‌های ماژول CM 1243-2

• مزایای مهندسی

• افزودن قابلیت AS-i Master به S7-1200
• سازگار با AS-i V3.0
• کاهش قابل توجه سیم‌کشی سنسورها و عملگرها
• مناسب برای ماشین‌آلات مدولار
• ایده‌آل برای کانوایرها و خطوط بسته‌بندی
• کاهش حجم تابلو و ترمینال‌ها
• عیب‌یابی ساده‌تر در سطح فیلد
• یکپارچگی مناسب با TIA Portal
• افزایش انعطاف در توسعه ماشین



• محدودیت‌ها و ملاحظات طراحی

• AS-i برای همه کاربردها جایگزین PROFINET نیست.
• برای داده‌های حجیم یا تجهیزات پیچیده مناسب نیست.
• نیازمند تغذیه و کابل‌کشی صحیح AS-i است.
• آدرس‌دهی Slaveها باید دقیق مدیریت شود.
• در محیط‌های بسیار نویزی باید مسیر کابل با دقت طراحی شود.
• انتخاب Slaveهای سازگار با AS-i V3.0 باید بررسی شود.



سوالات متداول درباره CM 1243-2 زیمنس

• کد فنی ماژول CM 1243-2 چیست؟

کد فنی این ماژول 3RK7243-2AA30-0XB0 است و برای اتصال PLCهای SIMATIC S7-1200 به شبکه AS-Interface به‌عنوان AS-i Master استفاده می‌شود.

• آیا CM 1243-2 یک AS-i Master است؟

بله. این ماژول به‌عنوان AS-Interface Master مطابق با مشخصات AS-i V3.0 عمل می‌کند و ارتباط بین CPU S7-1200 و Slaveهای AS-i را مدیریت می‌نماید.

• AS-i برای چه تجهیزاتی مناسب است؟

AS-i بیشتر برای سنسورها، عملگرهای ساده، ماژول‌های I/O پراکنده، استارترهای موتور، شیرهای پنوماتیک و تجهیزات سطح ماشین مناسب است.

• آیا AS-i جایگزین PROFINET می‌شود؟

خیر. AS-i معمولاً در لایه سنسور/اکچویتور استفاده می‌شود، در حالی‌که PROFINET برای ارتباطات سطح کنترل، HMI، درایوها و شبکه‌های پرسرعت صنعتی مناسب‌تر است.

• راه‌اندازی CM 1243-2 در چه نرم‌افزاری انجام می‌شود؟

پیکربندی این ماژول در محیط TIA Portal / STEP 7 انجام می‌شود. در این محیط می‌توان ماژول، Slaveها، آدرس‌دهی و Mapping داده‌ها را تنظیم و Diagnostics را بررسی کرد.

• مهم‌ترین خطاهای رایج در شبکه AS-i چیست؟

رایج‌ترین خطاها شامل آدرس تکراری Slave، قطع کابل، افت ولتاژ باس، تغذیه ناکافی، اتصال نامطمئن، ناسازگاری Slave و عدم تطابق Mapping در برنامه PLC هستند.



• جمع‌بندی مهندسی

ماژول ارتباطی زیمنس CM 1243-2 با کد فنی 3RK7243-2AA30-0XB0 یک راهکار تخصصی و بسیار کارآمد برای اتصال SIMATIC S7-1200 به شبکه AS-Interface است. این ماژول به‌عنوان AS-i Master مطابق با AS-i V3.0 عمل می‌کند و به مهندس اتوماسیون اجازه می‌دهد سنسورها و عملگرهای پراکنده سطح ماشین را با کمترین حجم سیم‌کشی و بیشترین نظم به PLC متصل کند.

ارزش واقعی این ماژول در پروژه‌هایی مشخص می‌شود که تعداد زیادی سنسور، شیر، لیمیت‌سوئیچ، عملگر یا ماژول I/O در طول ماشین یا خط تولید پخش شده‌اند. در چنین شرایطی، استفاده از کابل‌کشی سنتی نقطه‌به‌نقطه نه‌تنها هزینه را بالا می‌برد، بلکه عیب‌یابی و توسعه آینده را نیز سخت‌تر می‌کند. CM 1243-2 با آوردن AS-i به اکوسیستم S7-1200، یک معماری تمیز، اقتصادی و قابل نگهداری ایجاد می‌کند.

البته موفقیت در استفاده از این ماژول به طراحی دقیق بستگی دارد. آدرس‌دهی Slaveها، انتخاب منبع تغذیه مناسب AS-i، کنترل افت ولتاژ، مستندسازی شبکه و Diagnostics منظم باید با دقت انجام شوند. اگر این اصول رعایت شوند، 3RK7243-2AA30-0XB0 یکی از بهترین انتخاب‌ها برای ماشین‌سازی مدرن، خطوط کانوایر، بسته‌بندی، مونتاژ و سیستم‌های I/O توزیع‌شده مبتنی بر S7-1200 خواهد بود.
