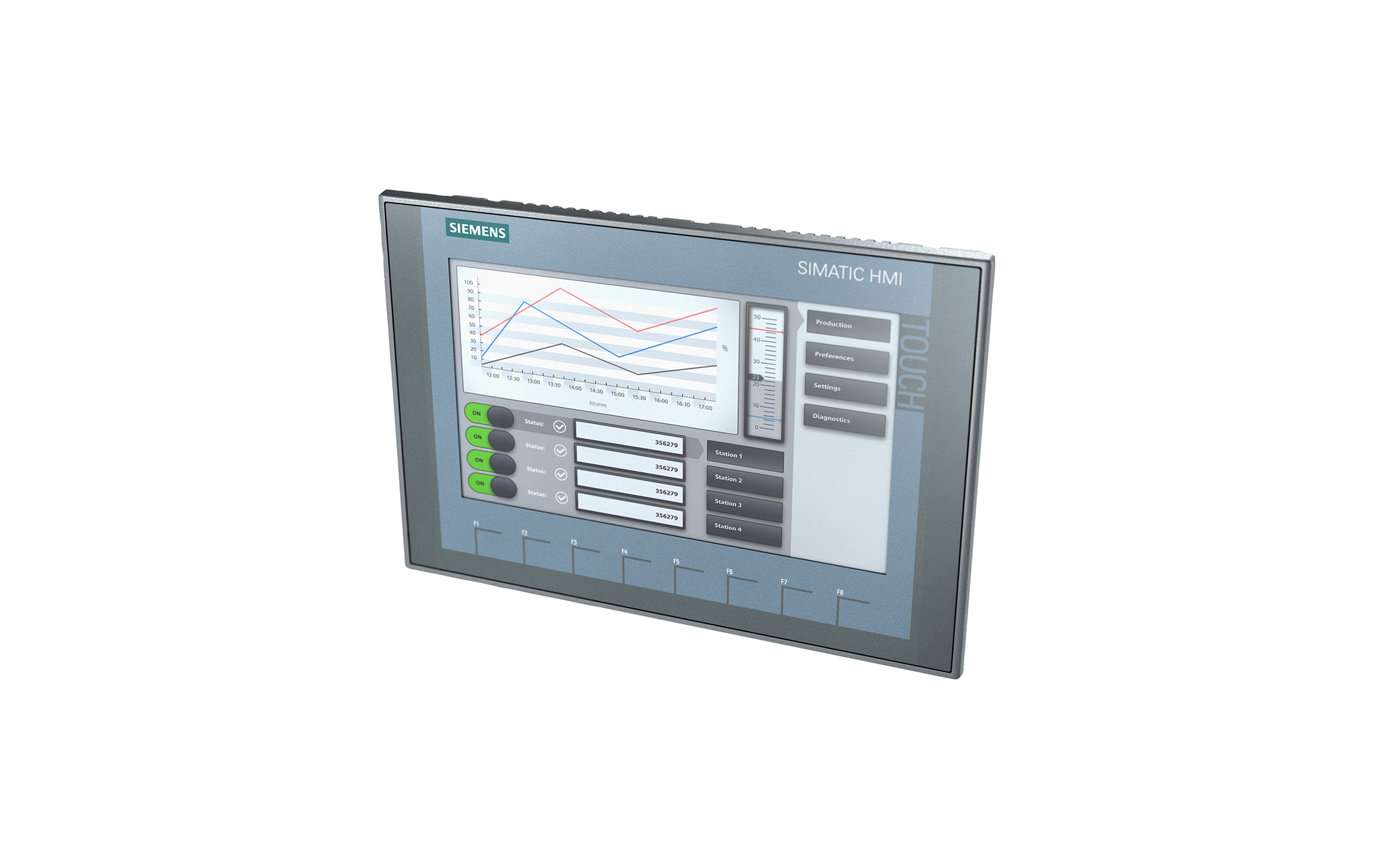

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, KTP900 BASIC با کدفنی 6AV2123-2JB03-0AX0

سیماتیک پنل

نمایشگر ۹ اینچ لمسی(از نوع TFT) به همراه ۸ کلید با قایلیت شخصی سازی

پشتیبانی از بیش از ۶۵ هزار رنگ

دارای یک عدد پورت پروفی‌نت

برنامه‌نویسی و کانفیگ با استفاده از WinCC Basic V13/ STEP 7 Basic V13



اچ‌ ام آی زیمنس SIMATIC HMI KTP900 Basic

کد فنی: 6AV2123-2JB03-0AX0

اچ‌ ام آی SIMATIC HMI KTP900 Basic یکی از قدرتمندترین پنل‌های اپراتوری در سری Basic Panels زیمنس است که برای مانیتورینگ و کنترل فرآیندهای صنعتی با نیاز به نمایشگر بزرگ‌تر طراحی شده است. این پنل با نمایشگر لمسی ۹ اینچی TFT و پشتیبانی از بیش از ۶۵ هزار رنگ، امکان نمایش دقیق اطلاعات، نمودارها و صفحات گرافیکی صنعتی را فراهم می‌کند.

مدل KTP900 Basic با کد فنی 6AV2123-2JB03-0AX0 به پورت ارتباطی Profinet مجهز شده است که ارتباطی سریع، پایدار و قابل اعتماد با PLCهای زیمنس و سایر تجهیزات اتوماسیون فراهم می‌کند. ترکیب صفحه لمسی بزرگ و ۸ کلید فیزیکی قابل برنامه‌ریزی باعث شده این HMI گزینه‌ای ایده‌آل برای اپراتورهای خطوط تولید، ماشین‌آلات صنعتی و سیستم‌های کنترل فرآیند باشد.

اگر به دنبال یک پنل اپراتوری با فضای نمایشی گسترده، عملکرد صنعتی پایدار و قیمت اقتصادی نسبت به سری Comfort هستید، KTP900 Basic یکی از بهترین انتخاب‌ها در میان HMIهای زیمنس محسوب می‌شود.



معرفی کامل HMI زیمنس KTP900 Basic

پنل اپراتوری KTP900 Basic برای پروژه‌هایی طراحی شده که به فضای نمایشی بزرگ‌تر نسبت به پنل‌های ۷ اینچی نیاز دارند. در بسیاری از خطوط تولید و سیستم‌های صنعتی، اپراتور باید چندین پارامتر مختلف را همزمان مشاهده کند؛ مانند وضعیت موتور، دما، فشار، سرعت تولید یا وضعیت آلارم‌ها.

نمایشگر ۹ اینچی عریض این HMI فضای مناسبی برای طراحی صفحات گرافیکی پیچیده‌تر در نرم‌افزار WinCC فراهم می‌کند. به همین دلیل این مدل در پروژه‌هایی که نیاز به نمایش چندین صفحه مانیتورینگ، نمودارهای Trend و آلارم‌های متعدد دارند بسیار کاربردی است.

از نظر نرم‌افزاری، این پنل کاملاً با TIA Portal و نرم‌افزار WinCC Basic V13 سازگار است. مهندسان اتوماسیون می‌توانند با استفاده از این پلتفرم به‌راحتی صفحات کنترلی، نمودارها، آلارم‌ها و دکمه‌های عملیاتی را طراحی کرده و ارتباط بین PLC و HMI را پیاده‌سازی کنند.



نمایشگر ۹ اینچی با کیفیت صنعتی

یکی از مهم‌ترین ویژگی‌های KTP900 Basic نمایشگر بزرگ ۹ اینچی آن است. این نمایشگر به اپراتور اجازه می‌دهد اطلاعات بیشتری را در یک صفحه مشاهده کند و کنترل دقیق‌تری بر فرآیند صنعتی داشته باشد.

ویژگی‌های اصلی نمایشگر عبارت‌اند از:

• صفحه نمایش TFT صنعتی

• پشتیبانی از ۶۵,۵۳۶ رنگ

• وضوح مناسب برای نمایش گرافیک‌های صنعتی

• زاویه دید مناسب برای کار در محیط‌های صنعتی

• عملکرد پایدار برای استفاده مداوم در خطوط تولید

نمایشگر این پنل برای کار طولانی‌مدت در محیط‌های صنعتی طراحی شده و در برابر شرایط کاری سخت عملکرد قابل اعتمادی دارد.



ارتباط شبکه از طریق Profinet

مدل KTP900 Basic از پروتکل ارتباطی Profinet استفاده می‌کند که یکی از مهم‌ترین استانداردهای شبکه در اتوماسیون صنعتی مدرن است. این پروتکل امکان تبادل داده سریع و پایدار بین HMI و PLC را فراهم می‌کند.

مزایای استفاده از Profinet شامل موارد زیر است:

• سرعت بالای انتقال داده

• کاهش تأخیر در ارتباط بین تجهیزات

• کابل‌کشی ساده با استفاده از Ethernet صنعتی

• امکان یکپارچه‌سازی آسان با PLCهای زیمنس

• قابلیت توسعه آسان در شبکه‌های صنعتی

به همین دلیل این پنل به‌خوبی با PLCهای S7‑1200 و S7‑1500 هماهنگ می‌شود.



کلیدهای فیزیکی قابل برنامه‌ریزی

در کنار صفحه لمسی این HMI، ۸ کلید سخت‌افزاری قابل برنامه‌ریزی قرار دارد. این کلیدها به اپراتور اجازه می‌دهند دستورات مهم را سریع‌تر اجرا کند.

نمونه کاربردهای این کلیدها:

• استارت و استاپ ماشین‌آلات

• تغییر صفحات مانیتورینگ

• تأیید و مدیریت آلارم‌ها

• تغییر حالت‌های عملکردی دستگاه

• کنترل پارامترهای فرآیند

این ویژگی به‌ویژه در محیط‌هایی که اپراتورها با دستکش صنعتی کار می‌کنند بسیار کاربردی است.



ویژگی‌ها و مزایای اصلی KTP900 Basic

نمایشگر بزرگ ۹ اینچی

فضای نمایش بزرگ‌تر باعث می‌شود اپراتور بتواند چندین پارامتر و نمودار را همزمان مشاهده کند.

ارتباط سریع از طریق Profinet

استفاده از پروفی‌نت باعث می‌شود ارتباط این پنل با PLC بسیار سریع و پایدار باشد.

رابط کاربری ساده و حرفه‌ای

طراحی رابط کاربری در سری Basic Panels ساده اما کاملاً کاربردی است و اپراتورها به سرعت با آن آشنا می‌شوند.

قیمت اقتصادی نسبت به سری Comfort

در حالی که امکانات مناسبی ارائه می‌دهد، قیمت آن نسبت به سری Comfort بسیار مقرون‌به‌صرفه‌تر است.

نصب و راه‌اندازی آسان

مهندسان اتوماسیون می‌توانند در مدت کوتاهی این پنل را در تابلوهای کنترل نصب و راه‌اندازی کنند.

طراحی صنعتی مقاوم

ساختار این پنل برای استفاده در محیط‌های صنعتی طراحی شده و در برابر شرایط سخت کاری دوام بالایی دارد.



مشخصات فنی SIMATIC HMI KTP900 Basic

• نوع پنل: SIMATIC Basic Panel

• مدل: KTP900 Basic

• کد فنی: 6AV2123-2JB03-0AX0

• اندازه نمایشگر: ۹ اینچ

• نوع صفحه نمایش: TFT لمسی

• رنگ‌های قابل نمایش: بیش از ۶۵,۰۰۰ رنگ

• تعداد کلیدهای فیزیکی: ۸ کلید قابل برنامه‌ریزی

• درگاه ارتباطی: 1x RJ45 Profinet

• نرم‌افزار برنامه‌نویسی: WinCC Basic V13 / STEP 7 Basic V13

• ولتاژ تغذیه: 24V DC



کاربردهای صنعتی HMI KTP900 Basic

این HMI در صنایع مختلفی مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید صنعتی

• ماشین‌آلات بسته‌بندی

• صنایع غذایی و دارویی

• سیستم‌های HVAC

• تجهیزات مونتاژ صنعتی

• دستگاه‌های CNC

• خطوط تولید نیمه‌خودکار و خودکار

• سیستم‌های مانیتورینگ فرآیند

در این کاربردها اپراتور می‌تواند از طریق این پنل وضعیت تجهیزات را مشاهده کرده و پارامترهای مختلف سیستم را کنترل کند.



چرا HMI زیمنس KTP900 Basic انتخاب مناسبی است؟

استفاده از نمایشگر بزرگ ۹ اینچی باعث می‌شود اپراتور دید بهتری نسبت به فرآیند داشته باشد و اطلاعات بیشتری را در یک صفحه مشاهده کند. علاوه بر این، ارتباط سریع Profinet، سازگاری کامل با TIA Portal و کیفیت ساخت بالای زیمنس، این پنل را به گزینه‌ای قابل اعتماد برای پروژه‌های صنعتی تبدیل کرده است.

اگر پروژه شما نیاز به یک HMI اقتصادی با نمایشگر بزرگ، عملکرد پایدار و سازگاری کامل با PLCهای زیمنس دارد، مدل KTP900 Basic با کد 6AV2123-2JB03-0AX0 انتخابی بسیار مناسب خواهد بود.



سوالات متداول

KTP900 Basic برای چه کاربردهایی مناسب است؟

برای خطوط تولید پیشرفته، ماشین‌آلات صنعتی، سیستم‌های مانیتورینگ چندصفحه‌ای و پروژه‌هایی که نیاز به نمایشگر بزرگ دارند.

آیا می‌توان با نسخه‌های جدیدتر TIA Portal آن را برنامه‌نویسی کرد؟

بله، پروژه‌های ایجاد شده در V13 در نسخه‌های جدیدتر TIA Portal مانند V15، V16 و V17 نیز قابل استفاده هستند.

آیا صفحه نمایش این HMI چندلمسی است؟

خیر، این پنل تک‌لمسی است اما سرعت و دقت پاسخ‌دهی بسیار خوبی دارد.

آیا کلیدهای فیزیکی قابل تنظیم هستند؟

بله، هر یک از ۸ کلید این پنل کاملاً قابل برنامه‌ریزی است.

آیا این مدل برای محیط‌های صنعتی نویزی مناسب است؟

بله، طراحی صنعتی زیمنس و استفاده از Profinet صنعتی باعث شده این پنل در محیط‌های صنعتی عملکرد بسیار پایدار داشته باشد.
