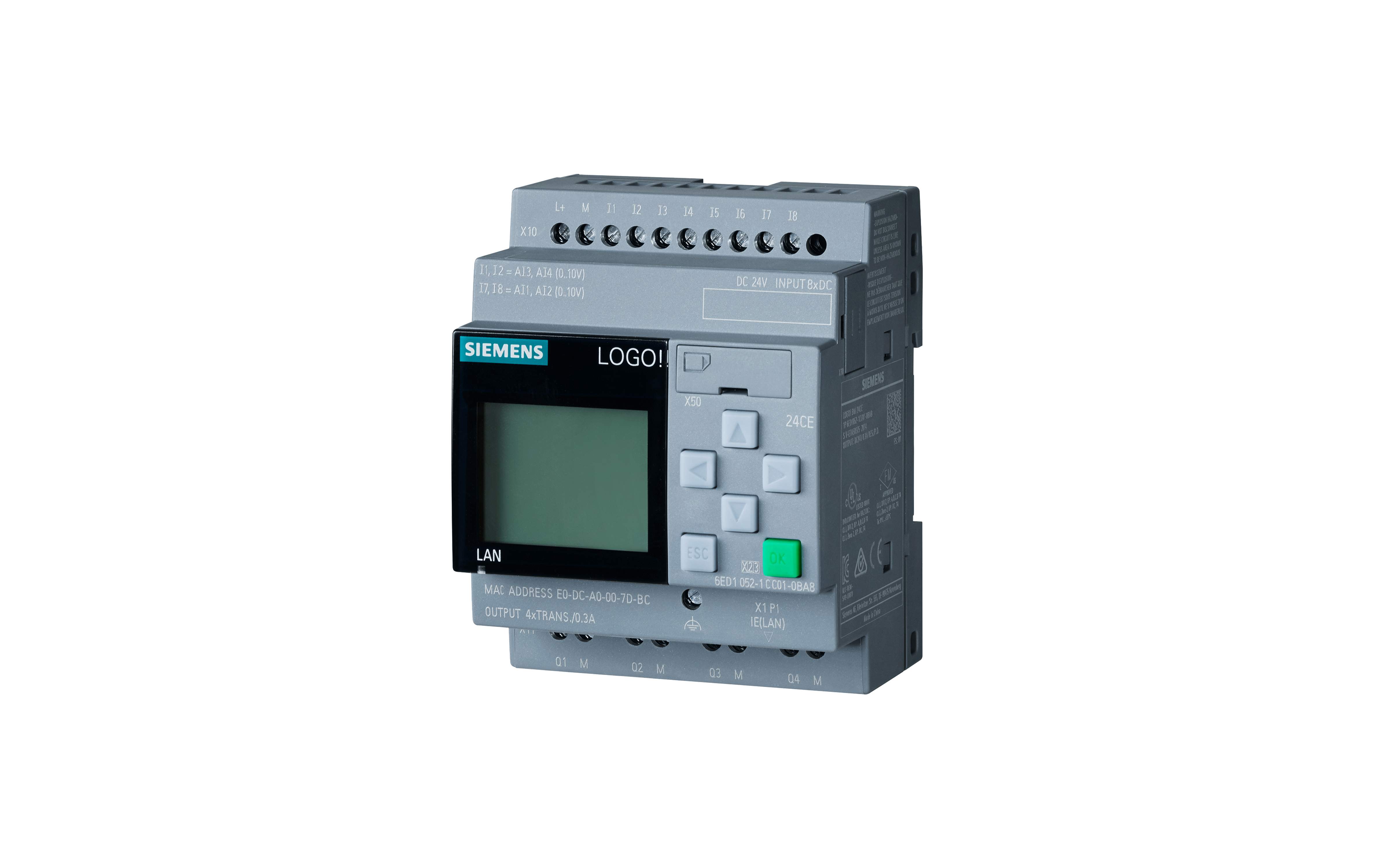

معرفی و بررسی فنی لوگو! زیمنس مدل LOGO! 24CE با کد فنی 6ED1052-1CC08-0BA1

لوگو!

24CE

دارای نمایشگر

تغذیه: ۲۴ ولت



۸ عدد ورودی دیجیتال که ۴ عدد از آنها می‌تواند در حالت آنالوگ استفاده شود (۰ تا ۱۰ ولت)

۴ عدد خروجی دیجیتال ترانزیستوری



مموری: ۴۰۰ بلاک

ماژولار

پورت اترنت

دیتالاگ



معرفی فنی LOGO! زیمنس 24CE با کد 6ED1052-1CC08-0BA1 (نسل 8)؛ یک PLC کامپکت با روح صنعتی

اگر بخواهم LOGO! را دقیق تعریف کنم: یک مینی‌PLC ماژولار برای اتوماسیون سبک است که درست در مرز بین «کنترل رله‌ای سنتی» و «PLCهای کلاسیک مثل S7-1200/1500» قرار می‌گیرد. مدل LOGO! 24CE با کد فنی 6ED1052-1CC08-0BA1 یکی از محبوب‌ترین ترکیب‌ها برای پروژه‌های واقعی است، چون هم تغذیه 24V DC دارد (سازگار با اکوسیستم تابلوهای صنعتی)، هم نمایشگر داخلی برای بهره‌برداری و عیب‌یابی سریع، و هم اترنت برای شبکه و مانیتورینگ.

در این کالبدشکافی، به جای توصیف سطحی، می‌رویم سراغ لایه‌های زیرین: معماری I/O، ورودی‌های آنالوگ 0–10V، خروجی ترانزیستوری، منطق بلوکی و محدودیت 400 بلاک، ماژولار بودن، دیتالاگ، و اینکه در عمل چگونه یک طراحی EMC-محور و قابل نگهداری بسازید.



مشخصات کلیدی سخت‌افزار 6ED1052-1CC08-0BA1

• خلاصه مشخصات (برای انتخاب سریع)

• مدل: Siemens LOGO! 24CE
• کد فنی: 6ED1052-1CC08-0BA1
• تغذیه: 24V DC
• نمایشگر: دارد (Display + کلیدهای پنل)
• ورودی دیجیتال: 8 DI
  • 4 ورودی قابل استفاده به‌صورت آنالوگ 0–10V (طبق طراحی LOGO! 8)
• خروجی دیجیتال: 4 DO ترانزیستوری
• ظرفیت برنامه: 400 بلاک
• شبکه: پورت Ethernet
• قابلیت دیتالاگ: دارد (Data logging)
• ساختار: ماژولار (قابل توسعه با ماژول‌های I/O و ارتباطی)

این ترکیب مشخصات، LOGO! 24CE را به گزینه‌ای عالی برای کنترل‌های پمپ/فن، تهویه، روشنایی صنعتی، سیستم‌های کوچک بسته‌بندی، کنترل سطح مخزن، و اسکیدهای جمع‌وجور تبدیل می‌کند.



ورودی‌ها و خروجی‌ها: جزئیات مهندسی DI/AI و DO

• 8 ورودی دیجیتال با قابلیت 4 ورودی آنالوگ 0–10V

این قسمت جایی است که خیلی‌ها اشتباه طراحی می‌کنند. در LOGO! 24CE:

• 8 ورودی به‌صورت دیجیتال قابل استفاده‌اند.
• 4 ورودی از این 8 ورودی می‌توانند به حالت آنالوگ 0–10V سوئیچ شوند.

نکته مهندسی: ورودی‌های 0–10V در محیط صنعتی به نویز حساس‌اند. اگر سنسور شما خروجی 4–20mA دارد، به‌طور اصولی بهتر است از مبدل جریان به ولتاژ یا ماژول مناسب استفاده کنید؛ اما اگر خروجی سنسور واقعاً 0–10V است (مثلاً برخی ترانسمیترهای سطح یا فشار اقتصادی، یا خروجی کنترلرهای ساده)، LOGO! با رعایت کابل‌کشی درست، جواب می‌دهد.

بهترین‌پراکتیک برای 0–10V:

• کابل زوج تابیده شیلددار (Twisted Pair Shielded) استفاده کنید.
• شیلد را طبق استاندارد سایت به PE متصل کنید (ترجیحاً در یک سمت برای کاهش حلقه زمین، مگر اینکه دستورالعمل پروژه چیز دیگری بگوید).
• کابل 0–10V را از کابل‌های موتور/اینورتر جدا عبور دهید.
• مرجع 0V را ستاره‌ای و تمیز طراحی کنید تا افت ولتاژ مشترک ایجاد نشود.



• 4 خروجی دیجیتال ترانزیستوری (Transistor DO)

خروجی ترانزیستوری یعنی سرعت سوئیچینگ بالاتر، عمر مکانیکی نامحدود (بدون کنتاکت) و مناسب برای بارهای DC—اما با یک شرط: بارهای القایی باید درست مهار شوند.

برای کاربردهای واقعی:

• برای بوبین رله/کنتاکتور DC: دیود هرزگرد (Flyback Diode) نزدیک بوبین الزامی است.
• برای سولنوئیدها: دیود یا RC Snubber متناسب با نوع بار.
• اگر بار شما AC است، خروجی ترانزیستوری مستقیم مناسب نیست؛ باید از رله واسط استفاده کنید.



نمایشگر داخلی: مزیت بزرگ در سرویس و HMI سبک

• بهره‌برداری بدون HMI جداگانه

وجود نمایشگر روی LOGO! در پروژه‌های کوچک یک امتیاز فوق‌العاده است، چون:

• وضعیت ورودی/خروجی‌ها را سریع می‌بینید.
• پیام‌ها و پارامترهای ساده را از پنل تنظیم می‌کنید.
• در زمان Commissioning نیاز به لپ‌تاپ کمتر می‌شود.

از نگاه نگهداری (Maintenance)، نمایشگر یعنی کاهش MTTR؛ تکنسین شیفت شب هم می‌تواند وضعیت را بررسی کند بدون اینکه نرم‌افزار بخواهد.



برنامه‌پذیری و محدودیت 400 بلاک: چطور درست طراحی کنیم؟

• 400 بلاک یعنی چه؟

در LOGO! برنامه به‌صورت بلوکی (Function Block / Ladder-like) ساخته می‌شود و منابع کنترلر محدود است. 400 بلاک برای پروژه‌های کوچک تا متوسط سبک بسیار مناسب است، اما اگر طراحی شما به سمت:

• منطق‌های متعدد interlock،
• تایمر/کانترهای فراوان،
• دیتالاگ پیچیده،
• یا الگوریتم‌های شبه-PID گسترده

برود، ممکن است به سقف برسید.



• راهکار مهندسی برای استفاده بهینه از بلاک‌ها

• منطق را ماژولار کنید: بخش‌های تکراری را با ساختارهای قابل reuse طراحی کنید.
• از بلوک‌های استاندارد LOGO! (مثل Comparator، Timer، Counter) به‌جای منطق دستی زیاد استفاده کنید.
• اگر نیاز به مانیتورینگ زیاد دارید، از اترنت و ابزارهای شبکه/وب‌سرور LOGO! (در صورت فعال بودن) استفاده کنید تا نیاز به ساخت صفحات متعدد داخلی کم شود.



اترنت (Ethernet): شبکه‌پذیری واقعی برای پروژه‌های کوچک

• سناریوهای رایج استفاده از Ethernet در LOGO! 24CE

پورت اترنت در LOGO! یک «تزئین» نیست؛ در بسیاری از پروژه‌ها کل ارزش اقتصادی LOGO! همین است:

• ارتباط با HMIهای اقتصادی
• مانیتورینگ از طریق شبکه کارخانه
• اتصال به سیستم‌های SCADA سبک یا ثبت داده در PC/Edge
• سینک کردن چند LOGO! در یک خط کوچک (بسته به پروتکل‌ها و طراحی ارتباط)

از منظر تابلو، اترنت یعنی باید استانداردهای EMC را برای شبکه هم رعایت کنید:

• کابل شبکه صنعتی شیلددار
• رعایت فاصله از کابل‌های قدرت
• استفاده از گلند مناسب و سینی کابل فلزی ارت‌شده در صورت نیاز



دیتالاگ (Data Log): از «کنترل» تا «قابل ردیابی شدن» فرآیند

• چرا دیتالاگ در پروژه‌های کوچک حیاتی است؟

خیلی از خرابی‌های صنعتی «مقطعی» هستند: افت فشار، دمای لحظه‌ای، قطع سنسور، اضافه‌جریان یک پمپ. اگر دیتالاگ داشته باشید:

• عیب‌یابی از حالت حدس خارج می‌شود.
• می‌توانید نگهداری پیشگیرانه را واقعی کنید (Condition-based).
• روندها (Trend) را می‌بینید: مثلاً افزایش زمان پر شدن مخزن نشانه گرفتگی فیلتر است.

نکته مهندسی: دیتالاگ فقط وقتی ارزش دارد که:

• نرخ نمونه‌برداری (Sampling) درست انتخاب شود،
• نقاط مهم (Critical Tags) تعریف شوند،
• و حافظه/چرخه نوشتن (Write cycles) در نظر گرفته شود تا فرسودگی ذخیره‌سازی ایجاد نشود (بسته به معماری ذخیره‌سازی LOGO! و تنظیمات).



ماژولار بودن: توسعه I/O و معماری درست تابلو

• LOGO! چه زمانی باید توسعه پیدا کند؟

وقتی:

• تعداد I/O از ظرفیت داخلی بیشتر می‌شود،
• نوع سیگنال‌ها متنوع می‌شود (آنالوگ بیشتر، RTD، …)،
• یا نیاز به جداسازی گالوانیکی و ایمنی بالاتر دارید.

در طراحی ماژولار حتماً به موارد زیر توجه کنید:

• بودجه جریان منبع تغذیه 24VDC (Power budget)
• طراحی 0V مشترک و جلوگیری از Ground bounce
• ترمینال‌بندی استاندارد و لیبل‌گذاری (برای کاهش خطای انسانی)



سناریوهای کاربردی پیشنهادی برای LOGO! 24CE

• کاربردهای عالی (Sweet Spot)

• کنترل پمپ با استارت/استاپ اتومات، آلارم سطح، تناوب کاری (Duty/Standby)
• فن و تهویه صنعتی با ورودی 0–10V سنسور دما/فشار
• روشنایی صنعتی/پارکینگ با سناریوهای زمانی و فتوسل
• سیستم‌های کوچک بسته‌بندی/کانوایر ساده با interlockهای پایه
• کنترل مخزن: پر/خالی، تایمینگ شیر، آلارم نشتی



• کاربردهایی که بهتر است سمت PLCهای بزرگ‌تر بروید

• Motion پیشرفته، چند محور، کنترل بسیار سریع
• شبکه‌های صنعتی سنگین با پروتکل‌های پیچیده و تعداد نود زیاد
• دیتالاگ حجیم با تحلیل‌های سنگین
• ایمنی عملکردی (Functional Safety) سطح بالا؛ در این حالت باید به خانواده‌های Safety-oriented فکر کنید



نکات نصب صنعتی و استانداردهای مرتبط (EMC/تابلو)

• چک‌لیست نصب حرفه‌ای

• منبع تغذیه 24VDC صنعتی با ریپل کم انتخاب کنید.
• حفاظت ورودی تغذیه: فیوز/MCB مناسب + حفاظت در برابر Surge در صورت نیاز.
• سیم‌بندی DI/AI را از DO و کابل‌های قدرت جدا نگه دارید.
• برای خروجی‌های ترانزیستوری که بار القایی را راه‌اندازی می‌کنند، حتماً دیود هرزگرد بگذارید.
• برای کابل‌های 0–10V مسیر کوتاه، شیلد مناسب و ارت درست لحاظ کنید.



سوالات متداول (FAQ)

• آیا 4 ورودی آنالوگ واقعاً همان ورودی دیجیتال‌ها هستند؟

بله، در این مدل بخشی از ورودی‌های دیجیتال قابلیت استفاده به‌صورت آنالوگ 0–10V را دارند. در طراحی باید مشخص کنید هر کانال در چه مدی استفاده می‌شود تا سیم‌بندی و پارامترگذاری درست باشد.

• خروجی ترانزیستوری برای راه‌اندازی کنتاکتور مناسب است؟

برای کنتاکتور AC نه به‌صورت مستقیم. برای بوبین‌های DC با جریان مناسب و با دیود هرزگرد می‌تواند مناسب باشد، یا از رله واسط استفاده کنید.

• آیا LOGO! 24CE برای پروژه‌های صنعتی «واقعی» کافی است؟

برای اتوماسیون سبک و متوسط سبک—بله، کاملاً. اگر نیاز شما از نظر I/O، سرعت، شبکه یا الگوریتم‌ها سنگین‌تر شود، بهتر است به S7-1200 یا S7-1500 بروید.

• دیتالاگ بیشتر برای چه کاربردی توصیه می‌شود؟

برای تجهیزاتی مثل پمپ‌ها، فن‌ها، اسکیدهای کوچک و فرآیندهایی که رخدادهای مقطعی دارند. ثبت trendها در عیب‌یابی و نگهداری پیشگیرانه بسیار ارزشمند است.

• اترنت در LOGO! بیشتر برای چه چیزی استفاده می‌شود؟

برای مانیتورینگ، ارتباط با HMI/PC/شبکه کارخانه و یکپارچه‌سازی در پروژه‌های کوچک. باید کابل‌کشی شبکه را مطابق اصول EMC انجام دهید.
