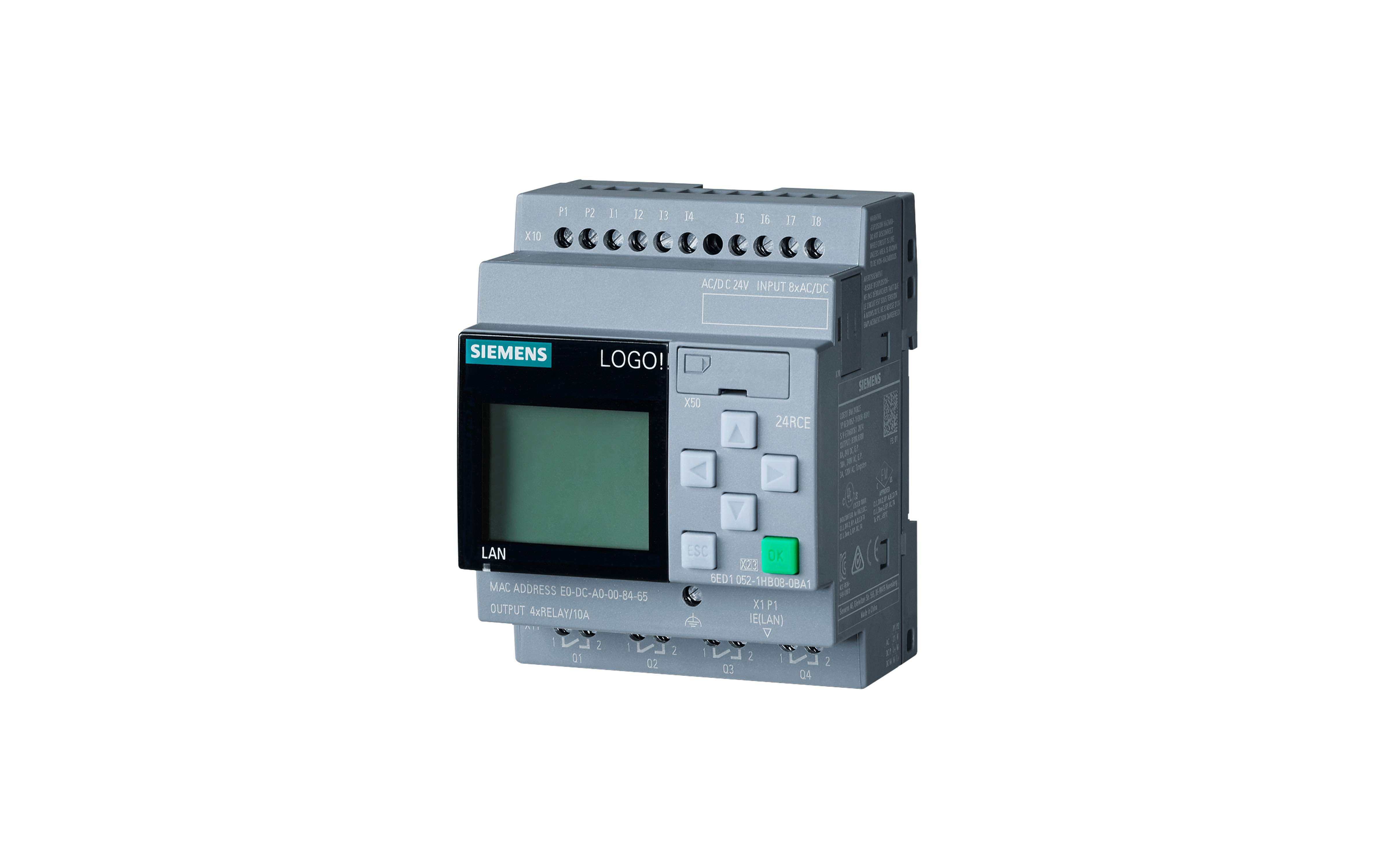

معرفی و بررسی فنی لوگو! زیمنس مدل LOGO! 24RCE با کد فنی 6ED1052-1HB08-0BA1

لوگو!

24RCE

دارای نمایشگر

تغذیه: ۲۴ ولت AC



۸ عدد ورودی دیجیتال

۴ عدد خروجی دیجیتال رله‌ای



مموری: ۴۰۰ بلاک

ماژولار

پورت اترنت

دیتالاگ



بررسی فنی LOGO! 24RCE زیمنس؛ مهندسی کنترل در تلاقی انعطاف‌پذیری و قدرت رله‌ای

در دنیای مهندسی اتوماسیون، انتخاب کنترلر مناسب همیشه یک موازنه بین هزینه، ابعاد فیزیکی و قابلیت‌های فنی است. زمانی که با سیستم‌های کنترلی سر و کار داریم که در آن‌ها سطح ولتاژ فرمان 24V AC (متداول در سیستم‌های تهویه مطبوع و گرمایشی) یا 24V DC است و نیاز به خروجی‌های ایزوله رله‌ای داریم، محصول LOGO! 24RCE با کد فنی 6ED1052-1HB08-0BA1 به عنوان یک شاهکار مهندسی فشرده خودنمایی می‌کند.

این مدل، که متعلق به نسل هشتم خانواده محبوب لوگو (LOGO! 8) است، نه تنها یک رله هوشمند، بلکه یک کنترلر شبکه‌پذیر با قابلیت‌های مانیتورینگ پیشرفته است. در این تحلیل عمیق، لایه‌های مختلف سخت‌افزاری، استانداردهای ارتباطی و استراتژی‌های عملیاتی این محصول را از نگاه یک مهندس با‌اشتیاق کالبدشکافی می‌کنیم.



• معماری تغذیه: انعطاف‌پذیری میان جریان مستقیم و متناوب

یکی از ویژگی‌های متمایز کننده مدل 24RCE در کد فنی 6ED1052-1HB08-0BA1، قابلیت کارکرد در محدوده ولتاژی 24V AC/DC است. برخلاف مدل‌های 230 ولتی یا مدل‌های صرفاً DC، این نسخه یک «آچار فرانسه» در تابلوهای کنترل محسوب می‌شود.



• چرا تغذیه 24V AC اهمیت دارد؟

در بسیاری از پروژه‌های تاسیساتی، به‌ویژه در صنعت HVAC (تهویه مطبوع)، استاندارد حاکم بر شیرهای برقی، دمپرها و ترموستات‌ها، ولتاژ 24 ولت متناوب (AC) است. استفاده از این مدل به مهندس طراح اجازه می‌دهد بدون نیاز به استفاده از منابع تغذیه سوئیچینگ DC گران‌قیمت و حساس، مستقیماً از یک ترانسفورماتور ایزوله AC برای تغذیه کنترلر استفاده کند. این امر باعث:

• کاهش نویزهای ناشی از سوئیچینگ منبع تغذیه (Ripple Noise)
• پایداری بیشتر در محیط‌های با دمای بالا
• سادگی در عیب‌یابی سیستم‌های الکترومکانیکی قدیمی می‌شود.



• ورودی‌های دیجیتال و منطق تشخیص سطح سیگنال

این کنترلر مجهز به ۸ ورودی دیجیتال است. در مدل 24RCE، ورودی‌ها متناسب با ولتاژ تغذیه عمل می‌کنند.



• تحلیل فنی پاسخ‌دهی ورودی‌ها

در کد فنی 6ED1052-1HB08-0BA1 (نسل 8.3 به بالا)، آستانه تشخیص ولتاژ برای ورودی‌ها به گونه‌ای کالیبره شده است که در برابر نوسانات ولتاژ شبکه مقاوم باشد.

• سطح منطقی ۱ (High): معمولاً در محدوده بالای ۱۲ ولت تشخیص داده می‌شود.
• سطح منطقی ۰ (Low): ولتاژهای زیر ۵ ولت به عنوان صفر منطقی تلقی می‌شوند.

این بازه هیسترزیس، مانع از بروز خطاهای ناشی از «نشتی جریان» در مسیرهای طولانی کابل‌کشی یا القای ولتاژهای مزاحم روی ورودی‌ها می‌شود. نکته مهندسی ظریف در این مدل، عدم وجود ورودی‌های آنالوگ داخلی (برخلاف مدل 24CE) است. در مدل‌های RCE که با AC تغذیه می‌شوند، ورودی‌ها ماهیت صرفاً دیجیتال دارند و برای پردازش سیگنال‌های 0-10V باید از ماژول‌های توسعه آنالوگ استفاده کرد.



• خروجی‌های رله‌ای: قلب تپنده قدرت و ایزولاسیون

حرف R در پارت‌نامبر 24RCE مخفف Relay است. این مدل دارای ۴ خروجی رله‌ای است که هر کدام به صورت کنتاکت خشک (Dry Contact) در اختیار مهندس قرار می‌گیرد.

مشخصات فنی کنتاکت‌ها و مدیریت جریان

خروجی‌های رله‌ای لوگو! توانایی سوییچینگ تا ۱۰ آمپر برای بارهای اهمی (Resistive) و حدود ۳ آمپر برای بارهای القایی (Inductive) را دارند. اما به عنوان یک مهندس فنی، نباید فریب این اعداد را خورد. در پروژه‌های صنعتی واقعی، باید به موارد زیر توجه کرد:

• ایزولاسیون گالوانیکی: خروجی‌های رله‌ای ایزولاسیون کاملی بین مدار کنترل (CPU) و مدار قدرت (بار) ایجاد می‌کنند. این یعنی سوختن یک کنتاکتور بیرونی، آسیبی به پردازنده لوگو نمی‌زند.
• عمر مکانیکی در مقابل عمر الکتریکی: عمر مکانیکی رله‌های داخلی لوگو حدود ۱۰ میلیون بار قطع و وصل است، اما عمر الکتریکی تحت بار کامل به شدت کاهش می‌یابد.

راهکار مهندسی: برای بارهای القایی سنگین (مثل بوبین کنتاکتورهای بزرگ یا موتورهای کوچک)، حتماً از مدارهای اسنابر (RC Snubber) یا وریستور موازای با بار استفاده کنید تا جرقه ناشی از باز شدن کنتاکت (Arcing) باعث ذوب شدن تیغه‌ها نشود.



• پورت اترنت و اکوسیستم ارتباطی (The “E” Factor)

حرف E در این محصول نشان‌دهنده پورت Ethernet داخلی است. این پورت، لوگو را از یک رله برنامه‌پذیر ساده به یک گره (Node) در شبکه صنعتی تبدیل می‌کند.



• پروتکل‌های مورد پشتیبانی و قابلیت‌های شبکه

مدل 6ED1052-1HB08-0BA1 فراتر از ارسال و دریافت برنامه عمل می‌کند:

• S7 Communication: قابلیت اتصال مستقیم به PLCهای خانواده S7-1200 و S7-1500 و همچنین پنل‌های نمایشگر HMI زیمنس.
• Modbus TCP/IP: اجازه می‌دهد لوگو با تجهیزات برندهای دیگر (مثل اینورترها، مولتی‌مترهای شبکه و سنسورهای هوشمند تحت شبکه) تبادل دیتا داشته باشد.
• Web Server: یکی از جذاب‌ترین قابلیت‌ها؛ شما می‌توانید یک صفحه گرافیکی ساده طراحی کنید و از طریق مرورگر موبایل یا لپ‌تاپ، وضعیت سیستم را مانیتور کرده یا فرمان صادر کنید.
• Cloud Connectivity: در نسخه‌های جدید (LOGO! 8.3 به بالا)، امکان اتصال مستقیم به AWS (Amazon Web Services) فراهم شده است که برای پروژه‌های IoT صنعتی یک گام بزرگ محسوب می‌شود.



• دیتالاگ (Data Log) و حافظه ۴۰۰ بلاک

• کالبدشکافی حافظه منطقی

در LOGO! 24RCE، شما با محدودیت ۴۰۰ بلاک برنامه‌نویسی روبرو هستید. شاید در نگاه اول این عدد کم به نظر برسد، اما با توجه به اینکه توابع لوگو بسیار بهینه هستند، ۴۰۰ بلاک برای کنترل یک موتورخانه کامل، یک خط بسته‌بندی کوچک یا یک سیستم مدیریت انرژی ساختمان (BMS) کاملاً کافی است.



• دیتالاگ: جعبه سیاه پروژه شما

قابلیت دیتالاگ به مهندس اجازه می‌دهد مقادیر ورودی‌ها، خروجی‌ها و متغیرهای داخلی را در فواصل زمانی مشخص روی کارت حافظه Micro SD ثبت کند.

• کاربرد عملیاتی: تصور کنید یک سیستم پمپ آب دارید که به صورت رندوم دچار خطا می‌شود. با فعال‌سازی دیتالاگ روی فشار مخزن و جریان پمپ، می‌توانید دقیقاً لحظه وقوع خطا را تحلیل کرده و دلیل علمی (و نه حدسی) برای خرابی پیدا کنید.



• ساختار ماژولار و توسعه‌پذیری استاندارد

یکی از نقاط قوت لوگو، قابلیت اتصال ماژول‌های توسعه (Expansion Modules) از سمت راست است. مدل 24RCE به عنوان ماژول اصلی (Basic Module) می‌تواند میزبان انواع ماژول‌های زیر باشد:

• ماژول‌های دیجیتال (DM8/DM16): برای افزایش تعداد ورودی و خروجی.
• ماژول‌های آنالوگ (AM2/AM2 AQ): برای خواندن سنسورهای دما (PT100/PT1000) یا ارسال فرمان‌های 0-10V به اینورترها.
• ماژول‌های ارتباطی (CM): برای اتصال به شبکه‌های KNX (هوشمندسازی ساختمان) یا مودم‌های 4G جهت کنترل از راه دور.

نکته فنی: هنگام اضافه کردن ماژول‌های توسعه، حتماً به سطح ولتاژ آن‌ها توجه کنید. ماژول‌های توسعه باید با ولتاژ ماژول اصلی همخوانی داشته باشند تا از پایداری تغذیه اطمینان حاصل شود.



• سناریوهای کاربردی و راهکارهای مهندسی در فیلد

• سناریوی ۱: کنترل هوشمند موتورخانه با تغذیه 24V AC

در بسیاری از چیلرها و بویلرهای صنعتی، مدار فرمان 24V AC است. با استفاده از 6ED1052-1HB08-0BA1 می‌توان بدون تغییر در ترانسفورماتور اصلی تابلو، لوگو را نصب کرد. خروجی‌های رله‌ای مستقیماً شیرهای موتوری و پمپ‌های سیرکولاسیون را فرمان می‌دهند و از طریق پورت اترنت، دمای تمام نقاط روی مانیتور نگهبانی نمایش داده می‌شود.



• سناریوی ۲: سیستم هوشمند مدیریت پارکینگ

با ۸ ورودی دیجیتال، می‌توان سنسورهای حضور خودرو و لیمیت‌سوئیچ‌های درب را کنترل کرد. خروجی‌های رله‌ای برای فرمان به جک‌های هیدرولیک و چراغ‌های راهنما عالی هستند. قابلیت دیتالاگ نیز می‌تواند تعداد ورود و خروج‌ها را برای گزارش‌گیری روزانه ثبت کند.



سوالات متداول (FAQ)

• آیا می‌توان LOGO! 24RCE را با برق 24V DC تغذیه کرد؟

بله. این مدل با علامت 24 (بدون پسوند AC یا DC مطلق) مشخص شده که نشان‌دهنده قابلیت کارکرد با هر دو نوع جریان در سطح ولتاژ ۲۴ ولت است.

• تفاوت اصلی مدل 24RCE با 24CE در چیست؟

مدل 24CE دارای خروجی‌های ترانزیستوری است که برای سوییچینگ با سرعت بالا (PWM) مناسب است و ورودی آنالوگ داخلی دارد. اما مدل 24RCE دارای خروجی‌های رله‌ای با توان بالاتر و ایزولاسیون کامل است اما ورودی آنالوگ داخلی ندارد.

• برای برنامه‌نویسی این مدل به چه نرم‌افزاری نیاز است؟

نرم‌افزار LOGO! Soft Comfort (نسخه ۸.۳ یا بالاتر برای این کد فنی خاص) محیطی گرافیکی و بسیار کاربرپسند را برای برنامه‌نویسی به روش FBD یا Ladder فراهم می‌کند.

• حداکثر جریانی که خروجی رله‌ای می‌تواند تحمل کند چقدر است؟

به صورت تئوری ۱۰ آمپر برای بارهای غیر القایی، اما توصیه مهندسی برای حفظ طول عمر تجهیز، استفاده از جریان‌های زیر ۵ آمپر یا استفاده از رله واسط (Interposing Relay) برای بارهای سنگین است.

• چگونه می‌توان به صفحه وب‌سرور این لوگو متصل شد؟

کافی است آی‌پی (IP) تنظیم شده روی لوگو را در مرورگر دستگاهی که به همان شبکه متصل است وارد کنید. در تنظیمات نرم‌افزاری باید دسترسی Web Server فعال شده باشد.



• جمع‌بندی مهندسی

لوگو! زیمنس مدل LOGO! 24RCE با کد فنی 6ED1052-1HB08-0BA1، تعادلی بی‌نظیر بین سادگی و کارایی ایجاد کرده است. این دستگاه با تکیه بر تغذیه همه‌کاره ۲۴ ولت، خروجی‌های قدرتمند رله‌ای و درگاه ارتباطی اترنت، سدی محکم در برابر نویزهای صنعتی و محدودیت‌های فضا در تابلوهای برق است. برای مهندسی که به دنبال پایداری در سیستم‌های تهویه، ایمنی در خطوط تولید و هوشمندی در مدیریت داده است، این مدل نه یک انتخاب، بلکه یک ضرورت فنی محسوب می‌شود.
