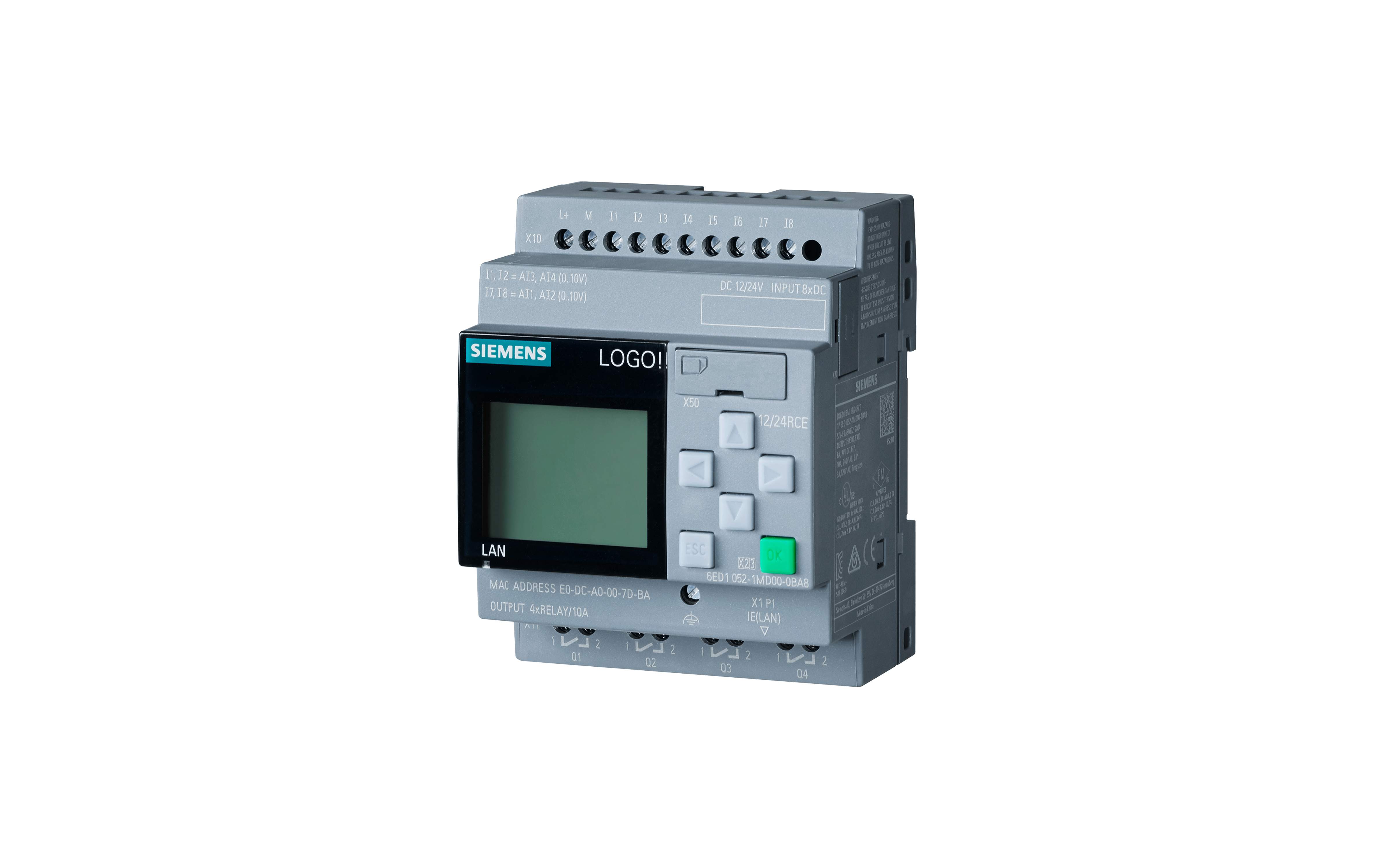

معرفی و بررسی فنی لوگو! زیمنس مدل LOGO! 12/24RCE با کد فنی 6ED1052-1MD08-0BA1

لوگو!

12/24

دارای نمایشگر

تغذیه: ۱۲/۲۴ ولت DC



۸ عدد ورودی دیجیتال که ۴ عدد از آنها می‌تواند در حالت آنالوگ استفاده شود (۰ تا ۱۰ ولت)

۴ عدد خروجی دیجیتال رله‌ای



مموری: ۴۰۰ بلاک

ماژولار

پورت اترنت

دیتالاگ



بررسی مهندسی LOGO! 12/24RCE زیمنس؛ انعطاف‌پذیری در تلاقی توان و دقت

در دنیای تجهیزات اتوماسیون، همیشه یک چالش بزرگ برای مهندسانِ حوزه ابزار دقیق و کنترلِ سیستم‌های سیار یا متکی بر انرژی‌های تجدیدپذیر وجود داشته است: چگونه می‌توان یک سیستم کنترلیِ هوشمند را در محیطی با منابع تغذیه غیرپایدار یا غیرصنعتی راه‌اندازی کرد؟ پاسخ زیمنس به این نیازِ حیاتی، کنترلر LOGO! 12/24RCE با کد فنی 6ED1052-1MD08-0BA1 است. این کنترلر، نه تنها یک LOGO! معمولی نیست؛ بلکه «آچار فرانسه» خانواده لوگو محسوب می‌شود که مرزهای استاندارد ولتاژ را جابجا کرده است.

در این تحلیل فنی، ما نه تنها ویژگی‌های سخت‌افزاری این ماژول را بررسی می‌کنیم، بلکه به کالبدشکافی لایه‌های نرم‌افزاری و استراتژی‌های پیاده‌سازی آن در سناریوهای پیچیده صنعتی و نیمه‌صنعتی می‌پردازیم.



• معماری تغذیه 12/24V DC؛ آزادی عمل در انتخاب انرژی

بزرگترین مزیت رقابتی کد فنی 6ED1052-1MD08-0BA1 در قابلیت کارکرد در دو سطح ولتاژ 12V DC و 24V DC نهفته است. این یعنی شما با یک ماژول واحد، می‌توانید در دو دنیای کاملاً متفاوت حضور داشته باشید.

• تحلیل کاربردی تغذیه دوگانه

• سیستم‌های باتری‌محور (12V): بسیاری از سیستم‌های خورشیدی (Off-grid)، تجهیزات دریایی (Marine) و سیستم‌های هشدار امنیتی از باطری‌های 12 ولت استفاده می‌کنند. LOGO! 12/24RCE به شما اجازه می‌دهد بدون نیاز به مبدل‌های ولتاژ (DC-DC Converter) که خود منبع خرابی و تلفات هستند، مستقیماً به قلب سیستم متصل شوید.
• سیستم‌های اتوماسیون استاندارد (24V): در تابلوهای کنترل صنعتی، 24 ولت DC استاندارد طلایی است. این کنترلر به راحتی با منابع تغذیه سوئیچینگ رایج (مانند LOGO! Power یا SITOP) سازگار است.

از نگاه مهندسی، این یعنی کاهش قطعات واسط در تابلو، کاهش نقاط شکست احتمالی (Single Point of Failure) و در نهایت، بهینه‌سازی هزینه‌های پروژه. پایداری این ماژول در برابر نوسانات ولتاژی که معمولاً در سیستم‌های باتری‌محور دیده می‌شود، یکی از برتری‌های طراحی زیمنس در این محصول است.



• ورودی‌های هیبریدی (دیجیتال/آنالوگ)؛ دریچه‌ای به دنیای پروسس

در این مدل، شما ۸ ورودی دیجیتال دارید که نکته طلایی آن، قابلیت آنالوگ‌شدن ۴ ورودی اول است. این یعنی می‌توانید سیگنال‌های 0-10V را بدون نیاز به هیچ کارت توسعه اضافی، مستقیماً به CPU متصل کنید.

• بررسی ورودی‌های آنالوگ

وقتی از ورودی آنالوگ صحبت می‌کنیم، در حال ورود به دنیای «فرآیند» هستیم. با استفاده از این ورودی‌ها می‌توانید پارامترهای زیر را به دقت مانیتور کنید:

• فشار: خواندن مقادیر ترانسدیوسرهای فشار (Pressure Transducers) در سیستم‌های هیدرولیک یا پنوماتیک.
• دما: اتصال سنسورهای دمایی که خروجی 0-10V دارند (مانند سنسورهای دمای محیط یا دمای مخازن).
• سطح: کنترل سطح مایعات در مخازن که خروجی آنالوگ (Level Sensor) دارند.
• پتانسیومترهای تنظیم: در تجهیزات نیمه‌صنعتی، برای تنظیم دستیِ سرعت یا دما توسط اپراتور.



• نکته مهندسی: رزولوشن داخلی پردازش آنالوگ در LOGO! به قدری است که برای کاربردهای کوچک و متوسطِ کنترلی، پاسخ‌دهی بسیار سریع و دقیقی ارائه می‌دهد. اما دقت کنید که امپدانس ورودی این پورت‌ها ثابت است؛ بنابراین در سیم‌کشی‌های طولانی، حتماً از کابل‌های شیلددار استفاده کنید تا از القای نویز و تغییر در مقدار آنالوگ جلوگیری شود. این «ورودی‌های هیبریدی» باعث می‌شوند این کنترلر برای سیستم‌های مانیتورینگِ کوچک، ایده‌آل‌ترین گزینه باشد.



• خروجی‌های رله‌ای؛ مدیریت هوشمند بارهای DC و AC

این کنترلر مجهز به ۴ خروجی رله‌ای است. اما یک مهندس باید بداند که سوئیچینگ بارهای DC با رله، بسیار چالش‌برانگیزتر از AC است.

• چرا سوئیچینگ DC دشوار است؟

در بارهای AC، به دلیل وجود «عبور از صفر» (Zero Crossing) در هر نیم‌سیکل، جرقه ناشی از قطع کنتاکت رله به راحتی خاموش می‌شود. اما در بارهای DC (مخصوصاً بارهای القایی مانند بوبین‌ها، شیرهای برقی و رله‌های بزرگ)، جریان در یک جهت ثابت است و قوس الکتریکی (Arc) تشکیل شده بین کنتاکت‌های رله، تمایل به ماندگاری دارد.



• راهکار تخصصی برای LOGO! 12/24RCE

اگر خروجی‌های این مدل را به یک بوبین (Inductive Load) وصل می‌کنید، حتماً از دیود هرزگرد (Freewheeling Diode) یا مدارهای محافظ موازی با بار استفاده کنید. این کار عمر کنتاکت‌های داخلی رله را تا ۱۰ برابر افزایش می‌دهد.

• مزیت رله در این مدل: ایزولاسیون کامل گالوانیکی. یعنی مدار بار شما کاملاً از مدار پردازنده جداست و اگر مشکلی در مدار قدرت پیش بیاید، CPU لوگو! در امان می‌ماند.



• پورت اترنت و یکپارچگی داده‌ها (Data Log)

پورت اترنت در این کنترلر فقط یک درگاه نیست؛ یک «پل ارتباطی» است.

• قابلیت‌های شبکه

• مانیتورینگ از راه دور: با تنظیم IP، می‌توانید وضعیت آنالوگ‌های ورودی را (مثلاً فشار یک مخزن) از طریق وب‌سرور داخلی لوگو روی موبایل یا لپ‌تاپ ببینید.
• تبادل داده: قابلیت S7-Connection اجازه می‌دهد این لوگو به عنوان یک Slave یا Node، داده‌های آنالوگ خود را برای یک PLC مرکزی (مثل S7-1500) بفرستد.



• اهمیت دیتالاگ در مدل 12/24RCE

از آنجایی که شما در این مدل ورودی‌های آنالوگ دارید، قابلیت Data Log اهمیت دوچندانی پیدا می‌کند. فرض کنید در حال کنترل دمای یک گلخانه کوچک هستید. ثبت کردن تغییرات دمای آنالوگ (از طریق ورودی‌های 0-10V) روی کارت حافظه SD، به شما نموداری از رفتار حرارتی محیط می‌دهد. این یعنی «تحلیل داده» (Data Analytics) در سطح کوچک. این اطلاعات برای بهینه‌سازی مصرف انرژی (مثلاً تنظیم زمان دقیق استارت هیتر) بسیار حیاتی است.



• استراتژی نصب و نگهداری (MRO)

برای اطمینان از عملکرد طولانی‌مدت کد فنی 6ED1052-1MD08-0BA1، رعایت نکات زیر در تابلو الزامی است:

• شیلدینگ دقیق: ورودی‌های آنالوگ بسیار حساس هستند. حتماً شیلد کابل‌های سیگنال را در یک نقطه (معمولاً سمت تابلو) به ارت متصل کنید.
• تغذیه ایزوله: اگر از سیستم‌های خورشیدی یا باطری‌های خودرویی استفاده می‌کنید، حتماً بین منبع تغذیه و لوگو، یک فیلتر نویز یا تثبیت‌کننده ولتاژ قرار دهید تا هارمونیک‌های احتمالی به برد پردازنده آسیب نزنند.
• U-connector و ماژولار بودن: فراموش نکنید که قابلیت ماژولار بودن این مدل، راه را برای توسعه باز می‌گذارد. اگر در آینده نیاز به ورودی‌های آنالوگ بیشتری داشتید، می‌توانید ماژول‌های توسعه AM2 را به راحتی به سمت راست این ماژول اضافه کنید بدون اینکه نیاز به تعویض CPU اصلی داشته باشید.



• سناریوهای کاربردی: کجا از 12/24RCE استفاده کنیم؟

• سناریوی ۱: ایستگاه‌های پمپاژ دورافتاده (خورشیدی)

در ایستگاه‌هایی که دسترسی به برق شهر نیست و از پنل‌های خورشیدی با باطری‌های 12/24 ولت استفاده می‌شود، این کنترلر بهترین گزینه است. ورودی‌های آنالوگ فشار خروجی پمپ را چک می‌کنند و در صورت افت فشار (نشتی یا خالی بودن مخزن)، پمپ را از طریق خروجی رله قطع می‌کنند.



• سناریوی ۲: ماشین‌آلات سیار (Mobile Machinery)

در تجهیزاتی مانند ماشین‌های راه‌سازی یا کشاورزی که سیستم برق 24 ولت دارند، این لوگو! می‌تواند وظیفه کنترل منطق‌های پیچیده، جابجایی جک‌های هیدرولیک (از طریق ورودی‌های آنالوگ فشار) و مانیتورینگ عملکرد دستگاه را بر عهده بگیرد.



• سناریوی ۳: کنترلرهای آزمایشگاهی و تجهیزات تست

در تجهیزاتی که نیاز به پردازش آنالوگ (0-10V) دارند و می‌خواهید هزینه نهایی را با حذف PLCهای بزرگ کاهش دهید، این مدل با ۴۰۰ بلاک برنامه‌نویسی، یک ابزار قدرتمند و اقتصادی است.



سوالات متداول (FAQ)

• آیا تفاوت ولتاژ 12V و 24V در نحوه سیم‌کشی ورودی‌های دیجیتال تأثیر دارد؟

بله، LOGO! 12/24RCE به صورت خودکار سطح منطقی ورودی‌ها را با ولتاژ تغذیه تطبیق می‌دهد، اما در نظر داشته باشید که جریان مصرفی و سطح آستانه تشخیص در حالت 12V کمی با 24V متفاوت است که در محیط‌های نویزی باید لحاظ شود.

• آیا می‌توانم همزمان از ۴ ورودی دیجیتال و ۴ ورودی آنالوگ استفاده کنم؟

بله، در پارت نامبر 6ED1052-1MD08-0BA1 از بین ۸ ورودی دیجیتال، ۴ تای آن‌ها قابل سوئیچ به حالت آنالوگ هستند. این یک تنظیم نرم‌افزاری است و نیازی به تغییر سخت‌افزاری ندارد.

• برای اتصال سنسور 4-20mA به این مدل چه کنم؟

ورودی‌های این مدل به صورت ولتاژی (0-10V) هستند. برای سنسورهای جریانی (4-20mA)، باید یک مقاومت دقیق 500 اهمی به صورت موازی با ورودی قرار دهید تا جریان به ولتاژ تبدیل شود (طبق قانون اهم: V=I*R -> 0.02A * 500 Ohm = 10V).

• آیا این مدل برای کنترل درایو (VFD) مناسب است؟

بله، از طریق خروجی آنالوگ ماژول‌های توسعه (که می‌توانید به آن اضافه کنید) یا از طریق پروتکل شبکه (Modbus TCP) که از طریق پورت اترنت پشتیبانی می‌شود.

• منظور از ۴۰۰ بلاک حافظه در این مدل چیست؟

این محدودیت نرم‌افزاری برای تعداد توابع منطقی (مانند تایمرها، کانترها، مقایسه‌کننده‌ها و گیت‌های منطقی) است که می‌توانید در برنامه خود استفاده کنید. برای اکثر کاربردهای کنترلی، ۴۰۰ بلاک فضای بسیار مناسب و بزرگی است.
