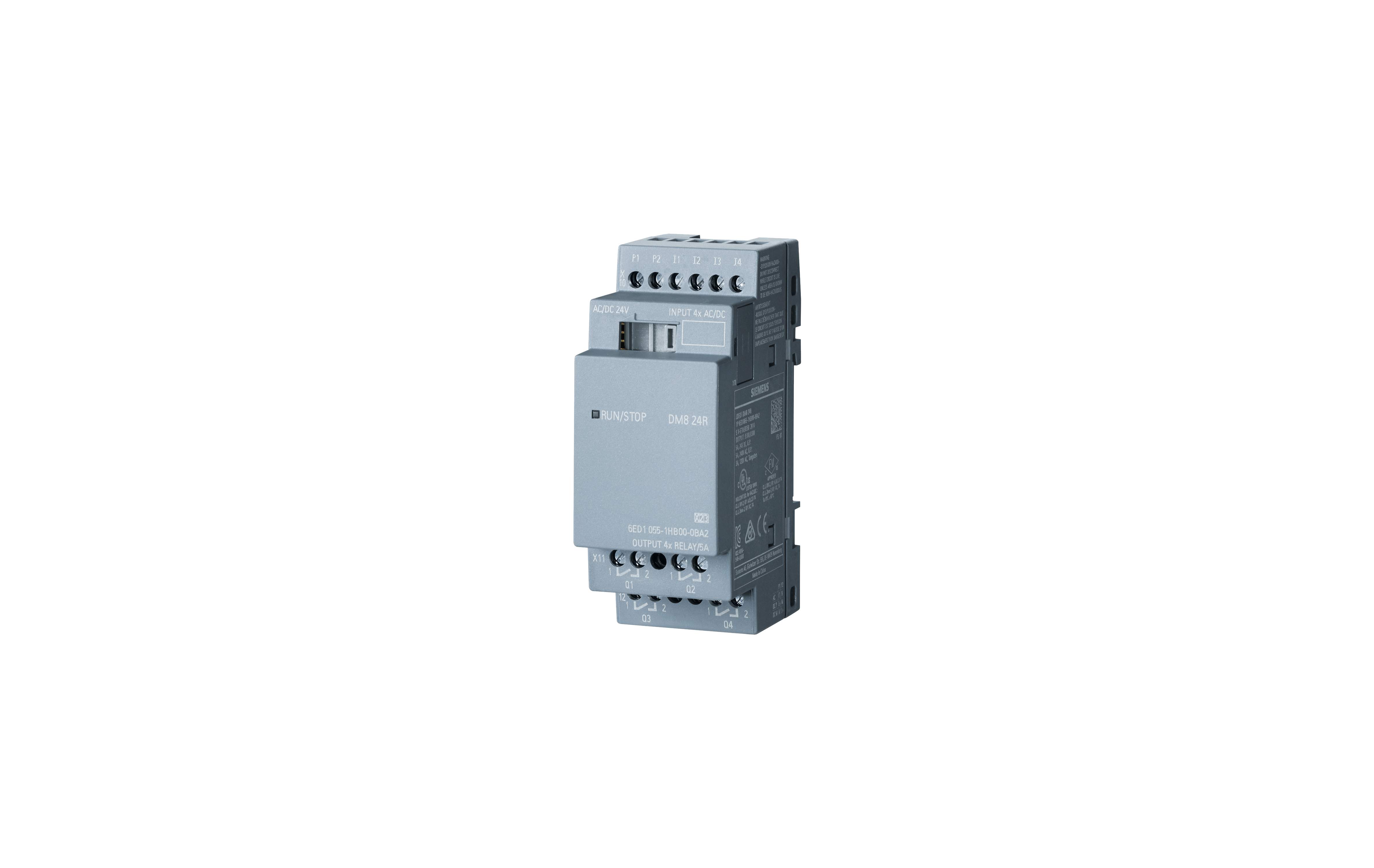

معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! DM8 24R با کد فنی 6ED1055-1HB00-0BA2

لوگو!

DM8 24R

ماژول‌ توسعه:

تغذیه: ۲۴ ولت

ورودی: ۲۴ ولت

خروجی: رله‌ای



۴ عدد ورودی دیجیتال

۴ عدد خروجی دیجیتال

برای لوگو! ورژن ۸



بررسی تخصصی کارت LOGO! DM8 24R زیمنس؛ توسعه 24V با 4 ورودی و 4 خروجی رله‌ای برای LOGO! 8

ماژول LOGO! DM8 24R با کد فنی 6ED1055-1HB00-0BA2 یکی از ماژول‌های توسعه‌ی بسیار کاربردی خانواده LOGO! 8 زیمنس است که دقیقاً در مرز بین «کنترل صنعتی 24 ولت» و «انعطاف خروجی رله‌ای» قرار می‌گیرد. اگر پروژه شما روی باس 24VDC (یا 24VAC/DC در برخی معماری‌ها) بنا شده، اما در خروجی‌ها نیاز دارید با بارهای متنوع‌تری—خصوصاً بارهای AC یا مدارهایی که ایزولاسیون گالوانیکی بالاتر می‌خواهند—کار کنید، خروجی رله‌ای DM8 24R یک انتخاب بسیار مهندسی و حساب‌شده است.

در عمل، این ماژول برای زمانی است که CPU اصلی LOGO! از نظر منطق هنوز کافی است، اما تعداد نقاط میدانی کم آمده: چند سنسور دیگر اضافه شده، چند فرمان بیشتر لازم است، یا می‌خواهید چند عملگر را مستقل‌تر کنترل کنید. DM8 24R با 4 ورودی دیجیتال 24 ولت و 4 خروجی دیجیتال رله‌ای به شما اجازه می‌دهد ظرفیت I/O را افزایش دهید، بدون اینکه وارد پیچیدگی یک PLC بزرگ‌تر شوید.



شناسنامه فنی LOGO! DM8 24R (کد 6ED1055-1HB00-0BA2)

• مشخصات کلیدی

• نام محصول: LOGO! DM8 24R
• کد فنی (Part Number): 6ED1055-1HB00-0BA2
• نوع: ماژول توسعه دیجیتال (Expansion Module)
• سازگار با: LOGO! Version 8
• تغذیه: 24V (طبق مشخصات شما)
• ورودی: 24V دیجیتال
• خروجی: رله‌ای (Relay Outputs)
• تعداد ورودی دیجیتال: 4DI
• تعداد خروجی دیجیتال: 4DO (Relay)

این ترکیب «ورودی 24 ولت + خروجی رله‌ای» دقیقاً برای پروژه‌هایی عالی است که در آن‌ها سنسورها و فرمان‌ها 24V هستند (استاندارد صنعتی رایج)، اما خروجی‌ها باید به‌صورت ایمن و انعطاف‌پذیر بارهای مختلف را سوئیچ کنند.



جایگاه DM8 24R در معماری LOGO! 8؛ چرا رله روی 24 ولت مهم است؟

• تفاوت فلسفه DM8 24R با DM8 24 (ترانزیستوری)

در خانواده LOGO!، ماژول‌های توسعه 24 ولت معمولاً دو رویکرد دارند:

• خروجی ترانزیستوری (Transistor): سریع، مناسب سوئیچینگ پرتعداد، مخصوص بارهای DC
• خروجی رله‌ای (Relay): کندتر، ولی سازگارتر با بارهای مختلف و با ایزولاسیون بهتر

DM8 24R برای زمانی است که «همه چیز را DC خالص» نمی‌خواهید یا نمی‌توانید. مثلاً:

• کنترل بوبین کنتاکتور AC از طریق خروجی رله‌ای
• جداسازی بهتر مدار قدرت از کنترل
• سوئیچ کردن بارهایی که از نظر نویز یا جریان راه‌اندازی، ریسک بیشتری دارند (با رعایت ظرفیت کنتاکت)



• چرا در پروژه‌های صنعتی سبک و تاسیساتی محبوب است؟

در تاسیسات و تابلوهای نیمه‌صنعتی، ترکیب 24V برای فرمان و سنسور + رله برای خروجی یک الگوی کلاسیک است؛ چون:

• سیم‌کشی فرمان امن‌تر است
• خروجی‌ها به تجهیزات رایج بازار راحت‌تر وصل می‌شوند
• تعمیرکارها با منطق رله‌ای راحت‌تر عیب‌یابی می‌کنند



بررسی ورودی‌های دیجیتال 24V؛ خواندن سیگنال با منطق صنعتی

• 4 ورودی دیجیتال چه کاربردهایی را پوشش می‌دهد؟

این چهار ورودی برای پروژه‌های کوچک و متوسط، بسیار هدفمند هستند. چند نمونه کاربرد واقعی:

• شستی‌های Start/Stop و Reset
• فیدبک کنتاکتور (Aux Contact)
• سنسورهای القایی/خازنی 3 سیمه 24VDC
• سوئیچ سطح (Float Switch) با خروجی 24V
• سیگنال خطا از اینورتر یا رله کنترل فاز (در صورت خروجی 24V)



• نکات EMC و نویز (نقطه‌ای که خیلی‌ها ساده می‌گیرند)

ورودی 24V در صنعت «کم‌ولتاژ» است، اما «کم‌نویز» نیست. برای پایداری ورودی‌ها:

• کابل‌های ورودی را از مسیر کابل‌های موتور/اینورتر جدا کنید
• از زمین‌کردن (PE) اصولی و ساختار ارت ستاره‌ای بهره ببرید
• در کابل‌کشی‌های طولانی، از کابل شیلددار یا زوج‌تابیده استفاده کنید
• مشترک کردن صفر ولت (0V) با یک توپولوژی درست انجام شود تا Loop ایجاد نشود

اگر این موارد رعایت نشود، ورودی‌ها ممکن است فالس‌تریگر شوند و شما با خطاهای «اتفاقی» و آزاردهنده روبه‌رو شوید.



خروجی‌های رله‌ای؛ انعطاف، ایزولاسیون و واقعیتِ بارهای صنعتی

• مزیت‌های خروجی رله‌ای در DM8 24R

خروجی رله‌ای مثل یک سوییچ مکانیکی کنترل‌شونده است و مزیت‌های مهمی دارد:

• ایزولاسیون گالوانیکی مناسب بین مدار کنترل و بار
• امکان سوئیچ کردن برخی بارهای AC یا DC (در محدوده مجاز کنتاکت)
• تحمل بهتر در برخی کاربردها نسبت به ترانزیستور، به‌خصوص وقتی طراحی واسط درست باشد



• کاربردهای رایج خروجی‌ها (سناریوهای عملیاتی)

• فرمان به بوبین کنتاکتور (با در نظر گرفتن جریان راه‌اندازی و حفاظت)
• کنترل شیر برقی (AC یا DC بسته به مدل شیر)
• روشن/خاموش کردن چراغ سیگنال، آژیر، آلارم
• ارسال فرمان به ورودی دیجیتال تجهیزات دیگر (مثل اینورتر، تایمر، رله حفاظتی)



• محدودیت‌های رله؛ چرا باید به سیکل و بار القایی حساس باشید؟

رله برای سوئیچینگ خیلی سریع یا خیلی پرتکرار ساخته نشده است. چالش‌های اصلی:

• سایش مکانیکی و محدودیت تعداد سیکل
• قوس الکتریکی (Arcing) روی بارهای القایی
• جوش‌خوردن کنتاکت در جریان‌های لحظه‌ای بالا (Inrush)

اینجاست که حفاظت درست تبدیل به «الزام مهندسی» می‌شود، نه توصیه.



حفاظت خروجی‌ها: دیود هرزگرد، اسنابر RC و وریستور (جزئیات حیاتی)

• بارهای DC القایی (رله، شیر برقی DC)

برای بوبین‌های DC، Flyback Diode را موازی بوبین نصب کنید تا ولتاژ برگشتی هنگام قطع، کنتاکت رله و نویز سیستم را نابود نکند.

• بارهای AC القایی (کنتاکتور AC، شیر برقی AC)

برای AC، دیود جواب نمی‌دهد. راهکارهای استاندارد:

• RC Snubber موازی بار/کنتاکت
• یا MOV/Varistor با ولتاژ مناسب

این قطعات ساده، عمر رله را چند برابر می‌کنند و از ریست‌های ناخواسته LOGO! به‌علت نویز هم جلوگیری می‌کنند.



• نکته مهندسی مهم

محل نصب حفاظت مهم است: هرچه حفاظت به بوبین/بار نزدیک‌تر باشد، حلقه القایی کوچک‌تر و EMI کمتر می‌شود. یعنی به جای گذاشتن اسنابر در تابلو، ترجیحاً نزدیک مصرف‌کننده نصب شود (اگر امکان دارد).



سناریوهای پیشنهادی برای استفاده از LOGO! DM8 24R

• تابلوهای کوچک صنعتی با چند بار متنوع

اگر سنسورها 24VDC هستند ولی خروجی‌ها ترکیبی از AC/DC یا نیازمند ایزولاسیون‌اند، این ماژول انتخاب دقیق است.

• HVAC و تاسیسات

ترموستات‌ها، فیدبک‌ها و فرمان‌ها معمولاً 24 ولت هستند و خروجی‌ها اغلب به کنتاکتور یا شیر برقی ختم می‌شوند.

• پروژه‌های OEM و ماشین‌آلات سبک

در دستگاه‌هایی که چرخه فرمان‌ها خیلی سریع نیست اما تنوع بار وجود دارد، رله بهترین مصالحه است.

• توسعه مرحله‌ای (Scalable Design)

می‌توانید ابتدا با یک CPU LOGO! شروع کنید و بعد با DM8 24R سیستم را مرحله‌ای رشد دهید، بدون بازطراحی کل تابلو.



نکات نصب و راه‌اندازی برای افزایش قابلیت اطمینان

• اصول سیم‌کشی و مستندسازی

• DI و DO را با برچسب‌های واضح نام‌گذاری کنید
• نقشه I/O را درب تابلو نصب کنید
• ترمینال‌های مشترک و مسیر 0V را استاندارد و قابل ردیابی اجرا کنید



• جداسازی حوزه‌ها

• کابل‌های خروجی به بوبین‌ها را از کابل‌های ورودی سنسورها جدا کنید
• اگر اینورتر دارید، مسیرهای آن را کاملاً از LOGO! دور نگه دارید
• در صورت نیاز از فیلتر EMI در ورودی تغذیه استفاده کنید



سوالات متداول (FAQ)

• LOGO! DM8 24R با چه LOGO!هایی سازگار است؟

طبق مشخصات شما، این ماژول برای LOGO! Version 8 طراحی شده است و باید با همان نسل استفاده شود.

• تفاوت DM8 24R با DM8 24 چیست؟

DM8 24R خروجی رله‌ای دارد، ولی DM8 24 معمولاً خروجی ترانزیستوری ارائه می‌دهد. رله انعطاف بیشتری برای نوع بار دارد، اما برای سوئیچینگ خیلی سریع مناسب نیست.

• آیا می‌توان با خروجی رله‌ای، کنتاکتور AC را کنترل کرد؟

بله، اما باید جریان بوبین، جریان لحظه‌ای (Inrush) و حفاظت RC Snubber یا MOV را دقیق رعایت کنید تا کنتاکت‌ها آسیب نبینند.

• برای شیر برقی DC چه حفاظتی لازم است؟

حتماً دیود هرزگرد موازی بوبین نصب کنید تا ولتاژ برگشتی هنگام قطع، رله را فرسوده نکند و نویز ایجاد نشود.

• آیا این ماژول برای محیط نویزی صنعتی مناسب است؟

بله، به شرط اجرای صحیح اصول EMC: تفکیک مسیرها، ارت مناسب، حفاظت بارهای القایی و منبع تغذیه با کیفیت.
