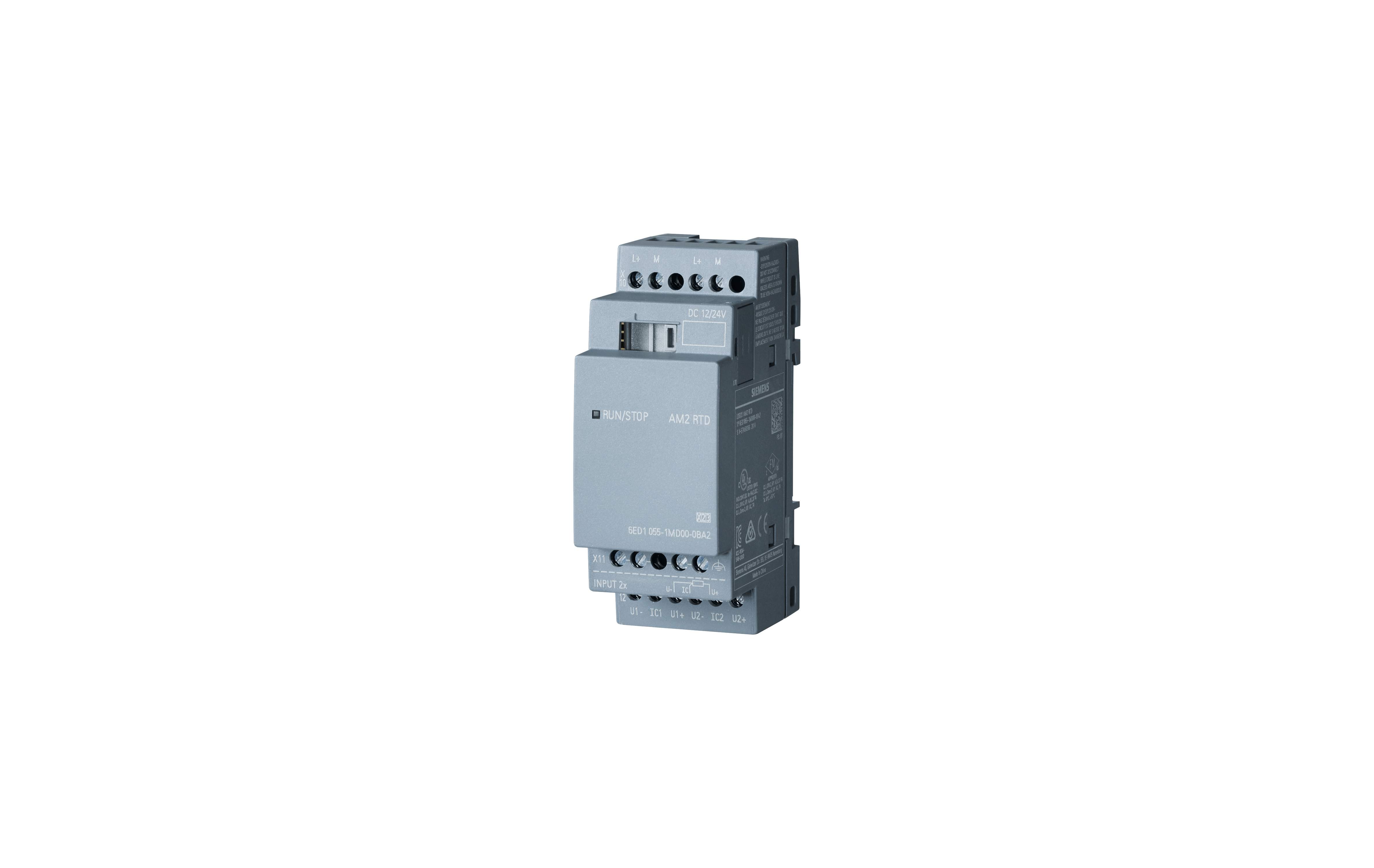

معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! AM2 RTD با کد فنی 6ED1055-1MD00-0BA2

لوگو!

AM2 RTD

ماژول‌ توسعه:

تغذیه: ۱۲/۲۴ ولت



۲ عدد ورودی آنالوگ

۵۰- تا ۲۰۰ درجه سانتی‌گراد

Pt100/1000

برای لوگو! ورژن ۸



بررسی تخصصی ماژول LOGO! AM2 RTD زیمنس؛ توسعه اندازه‌گیری دما با Pt100/Pt1000 در اکوسیستم LOGO! 8

ماژول LOGO! AM2 RTD با کد فنی 6ED1055-1MD00-0BA2 یکی از مهم‌ترین ماژول‌های توسعه خانواده LOGO! 8 برای کاربردهای دماسنجی دقیق است؛ جایی که دیگر ورودی دیجیتال یا حتی ورودی آنالوگ عمومی 0-10V/4-20mA پاسخ‌گوی نیاز پروژه نیست و مهندس به یک ورودی دمایی مستقیم، پایدار و صنعتی برای سنسورهای مقاومتی Pt100 و Pt1000 احتیاج دارد. این ماژول دقیقاً برای همین مأموریت طراحی شده است: تبدیل LOGO! از یک مینی‌PLC منطقی به یک کنترلر قابل اتکا برای فرآیندهای حرارتی، سامانه‌های HVAC، بویلرها، چیلرها، اتاق‌های فنی، مدارهای گرمایش از کف، تابلوهای موتورخانه و خطوط صنعتی سبک.

اگر بخواهیم مهندسی‌تر نگاه کنیم، AM2 RTD یک ماژول «تخصصی» است، نه صرفاً یک توسعه I/O. تفاوت آن با ماژول AM2 معمولی این است که در اینجا شما مستقیماً با ماهیت فیزیکی دما و سنسور مقاومتی کار می‌کنید، نه با سیگنال شرطی‌شده‌ی ولتاژی یا جریانی. این نکته در دقت، پایداری، سادگی سیم‌کشی و حذف خطاهای واسط بسیار تعیین‌کننده است.



شناسنامه فنی LOGO! AM2 RTD

• مشخصات کلیدی محصول

• نام محصول: LOGO! AM2 RTD
• کد فنی (Part Number): 6ED1055-1MD00-0BA2
• نوع: ماژول توسعه آنالوگ دمایی
• سازگار با: LOGO! Version 8
• تغذیه: 12/24 ولت
• تعداد ورودی: 2 ورودی آنالوگ دمایی
• نوع سنسور پشتیبانی‌شده: Pt100 / Pt1000
• بازه دمایی اعلام‌شده: 50- تا 200 درجه سانتی‌گراد

این ترکیب به‌وضوح نشان می‌دهد که ماژول برای محیط‌های صنعتی سبک تا نیمه‌سنگین، تأسیسات ساختمانی، و کاربردهای کنترل حرارتی طراحی شده است؛ یعنی همان نقاطی که پایداری خوانش دما، قابلیت اطمینان و سادگی راه‌اندازی اهمیت حیاتی دارد.



RTD چیست و چرا AM2 RTD از Pt100/Pt1000 استفاده می‌کند؟

• مفهوم RTD در مهندسی ابزار دقیق

RTD مخفف Resistance Temperature Detector است. در این سنسورها، مقاومت الکتریکی عنصر اندازه‌گیری با دما تغییر می‌کند. پلاتین به‌عنوان عنصر سنجش، به دلیل رفتار نسبتاً خطی، پایداری بلندمدت و تکرارپذیری بالا، استاندارد طلایی این خانواده محسوب می‌شود.

تفاوت Pt100 و Pt1000

• Pt100: مقاومت اسمی 100 اهم در دمای 0°C
• Pt1000: مقاومت اسمی 1000 اهم در دمای 0°C

از دید مهندسی، Pt1000 در بسیاری از کاربردها نسبت به نویز و مقاومت سیم در فواصل خاص، رفتار مناسب‌تری از خود نشان می‌دهد، چون تغییرات مقاومت آن در برابر اغتشاشات نسبی، بهتر قابل تفکیک است. اما Pt100 هنوز هم در صنعت بسیار فراگیر است و از نظر استانداردسازی و موجودی بازار، مزیت بزرگی دارد.



• چرا استفاده مستقیم از RTD مهم است؟

اگر بخواهید با یک سنسور دما و ترانسمیتر واسط 4-20mA کار کنید، یک لایه سخت‌افزار اضافی وارد سیستم می‌شود:

• هزینه بیشتر
• نیاز به کالیبراسیون بیشتر
• احتمال خطای بیشتر در زنجیره اندازه‌گیری
• اشغال فضای بیشتر در تابلو

اما با LOGO! AM2 RTD، شما مستقیماً سنسور Pt100/Pt1000 را وارد ماژول می‌کنید و همین موضوع معماری سیستم را تمیزتر، ساده‌تر و قابل‌اعتمادتر می‌کند.



بررسی مهندسی ورودی‌های دمایی؛ دقت فقط به ماژول وابسته نیست

• دو کانال مستقل برای دو نقطه حرارتی

وجود 2 ورودی دمایی مستقل به شما امکان می‌دهد دو ناحیه حرارتی را هم‌زمان پایش کنید. برای مثال:

• دمای رفت و برگشت مدار گرمایش
• دمای داخل تابلو و دمای محیط بیرون
• دمای مخزن و دمای خط لوله
• دمای کویل و دمای اتاق

این ساختار برای کنترل‌های مقایسه‌ای و الگوریتم‌های ساده‌ی کنترلی در LOGO! بسیار ارزشمند است.



• بازه دمایی 50- تا 200°C چه معنایی دارد؟

این بازه نشان می‌دهد که ماژول هم در کاربردهای زیرصفر و هم در فرآیندهای حرارتی متوسط قابل استفاده است. مثال‌های رایج:

• اتاق‌های سرد یا مناطق سردسیر
• آب گرم مصرفی
• بویلرهای کوچک
• خطوط گرمایشی سبک
• کنترل دمای تابلو یا محفظه تجهیزات

این ماژول برای کوره‌های دمای بالا یا فرآیندهای فوق‌گرم طراحی نشده، اما برای بیشتر کاربردهای ساختمانی، تأسیساتی و صنعتی سبک کاملاً کافی و مهندسی است.



تفاوت AM2 RTD با AM2 معمولی؛ انتخاب درست، جلوی خطای طراحی را می‌گیرد

• چه زمانی AM2 RTD انتخاب صحیح است؟

وقتی سنسور شما ذاتاً RTD است و می‌خواهید:

• دقت بالاتری بگیرید
• از ترانسمیتر واسط صرف‌نظر کنید
• خطاهای ناشی از تبدیل سیگنال را حذف کنید
• هزینه و پیچیدگی تابلو را کاهش دهید



• چه زمانی AM2 معمولی بهتر است؟

اگر خروجی سنسور شما از قبل به شکل:

• 0-10V
• 0/4-20mA

باشد، AM2 معمولی مناسب‌تر است. یعنی انتخاب بین این دو ماژول کاملاً تابع فلسفه سنجش در پروژه است، نه صرفاً تعداد کانال.



اصول سیم‌کشی و نصب؛ جایی که کیفیت اندازه‌گیری واقعاً شکل می‌گیرد

• مقاومت سیم؛ دشمن خاموش اندازه‌گیری دما

در سنسورهای RTD، مخصوصاً Pt100، مقاومت سیم می‌تواند روی قرائت اثر بگذارد. اگر طول کابل زیاد باشد و سطح مقطع نامناسب انتخاب شود، مقدار خوانده‌شده از دمای واقعی فاصله می‌گیرد.



• راهکارهای عملی برای کاهش خطا

• استفاده از کابل مناسب با سطح مقطع استاندارد
• کوتاه نگه داشتن مسیر سیم‌کشی تا حد امکان
• دور نگه داشتن کابل سنسور از مسیرهای قدرت و اینورتر
• استفاده از ترمینال‌های باکیفیت و اتصالات محکم
• جلوگیری از اکسیدشدگی محل اتصال، مخصوصاً در محیط‌های مرطوب



• نویز الکترومغناطیسی و RTD

هرچند RTD نسبت به برخی سیگنال‌های ولتاژی پایداری بهتری دارد، اما در محیط صنعتی هنوز باید اصول EMC را رعایت کرد:

• عبور ندادن کابل سنسور کنار کابل موتور
• تفکیک کامل از کابل‌های خروجی اینورتر
• استفاده از کابل شیلددار در مسیرهای بلند
• اتصال صحیح شیلد فقط از یک سمت، معمولاً در تابلو

این جزئیات کوچک، همان چیزی هستند که قرائت دمای «مهندسی» را از قرائت «تقریبی» جدا می‌کنند.



سناریوهای کاربردی واقعی برای LOGO! AM2 RTD

• کنترل موتورخانه و HVAC

یکی از طبیعی‌ترین کاربردهای این ماژول، اندازه‌گیری دمای آب رفت و برگشت در مدار گرمایش است. با این دو ورودی می‌توان:

• اختلاف دما را محاسبه کرد
• پمپ را بر اساس شرایط واقعی کنترل کرد
• بویلر را بهینه‌تر روشن/خاموش کرد

• کنترل دمای تابلو برق

در تابلوهایی که تجهیزات توان، اینورتر یا درایو وجود دارد، کنترل دمای داخلی برای جلوگیری از افت عمر تجهیزات مهم است. AM2 RTD می‌تواند دمای داخل تابلو را مانیتور کرده و فن یا آلارم را فعال کند.

• مخازن آب گرم و خطوط فرآیندی

در مخازن ذخیره، دانستن دقیق دمای سیال برای جلوگیری از افت راندمان یا آسیب فرآیندی ضروری است. این ماژول امکان مانیتورینگ مستقیم و ساده را فراهم می‌کند.

• گلخانه و کشاورزی هوشمند

در سامانه‌های گلخانه‌ای، دمای محیط و دمای بستر یا مخزن نقش حیاتی دارند. دو ورودی این ماژول دقیقاً برای چنین سناریوهایی بسیار کاربردی هستند.



نکات طراحی در LOGO! Soft Comfort؛ فقط خواندن دما کافی نیست

• منطق کنترلی که با AM2 RTD معنا پیدا می‌کند

بعد از ورود دما به LOGO!، شما می‌توانید منطق‌های زیر را بسازید:

• کنترل ON/OFF با هیسترزیس
• آلارم دمای بالا و پایین
• مقایسه دو نقطه دمایی
• تاخیر در قطع و وصل برای جلوگیری از نوسان
• دیتالاگ و ارسال هشدار از طریق اترنت در مدل‌های سازگار



• اهمیت هیسترزیس

اگر خروجی را صرفاً روی یک Setpoint سوییچ کنید، رله‌ها مدام قطع و وصل می‌شوند. استفاده از هیسترزیس در برنامه LOGO!، یک الزام حرفه‌ای است تا سیستم رفتاری پایدار و صنعتی داشته باشد.



سوالات متداول (FAQ)

• LOGO! AM2 RTD برای چه سنسورهایی مناسب است؟

این ماژول برای Pt100 و Pt1000 طراحی شده و مستقیماً ورودی RTD را دریافت می‌کند.

• آیا می‌توان از این ماژول به جای AM2 معمولی استفاده کرد؟

خیر، اگر سنسور شما خروجی 0-10V یا 4-20mA دارد، باید از AM2 معمولی استفاده کنید. AM2 RTD مخصوص RTD است.

• بازه دمایی این ماژول چقدر است؟

طبق مشخصات ارائه‌شده، این ماژول بازه 50- تا 200 درجه سانتی‌گراد را پوشش می‌دهد.

• آیا این ماژول برای کنترل بویلر مناسب است؟

بله، برای بویلرهای سبک، مدارهای آب گرم، HVAC و کاربردهای حرارتی متوسط، گزینه‌ای بسیار مناسب و تمیز از نظر معماری کنترل است.

• مهم‌ترین نکته نصب چیست؟

رعایت اصول سیم‌کشی RTD، کاهش مقاومت اضافی مسیر، تفکیک از کابل‌های قدرت و جلوگیری از نویز، مهم‌ترین عامل در رسیدن به اندازه‌گیری دقیق است.
