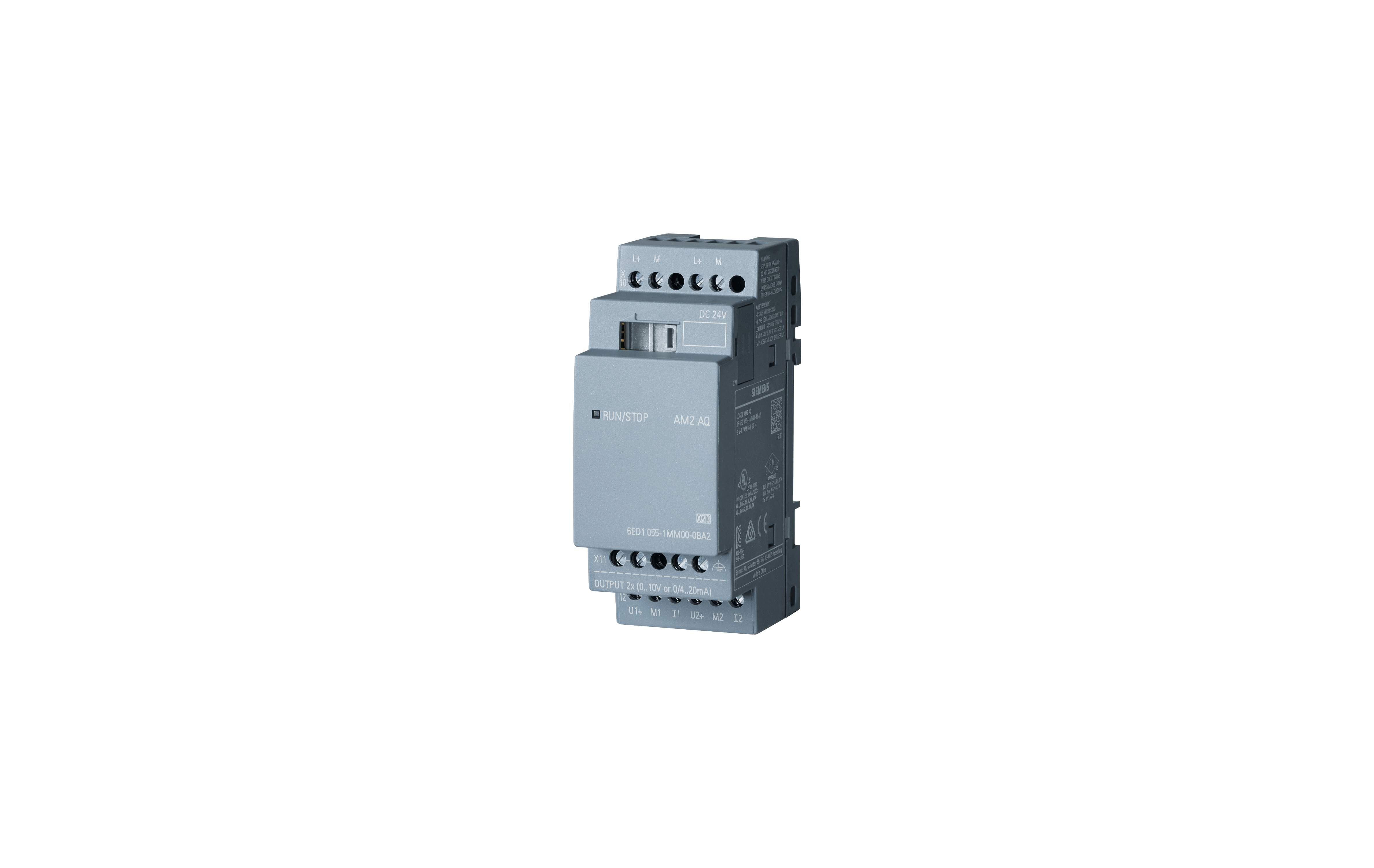

معرفی و بررسی فنی کارت لوگو! زیمنس مدل LOGO! AM2 AQ با کد فنی 6ED1055-1MM00-0BA2

لوگو!

AM2 AQ

ماژول‌ توسعه:

تغذیه: ۲۴ ولت DC



۲ عدد خروجی آنالوگ

۰ تا ۱۰ ولت یا ۰ یا ۴ تا ۲۰ میلی‌آمپر

برای لوگو! ورژن ۸



بررسی مهندسی ماژول LOGO! AM2 AQ؛ فرمانروای کنترل تناسبی در سیستم‌های اتوماسیون

وقتی صحبت از کنترلرهای کوچک (LOGO!) به میان می‌آید، بسیاری از مهندسان تنها به قابلیت‌های منطقی دیجیتال (صفر و یک) فکر می‌کنند. اما برای اینکه یک سیستم اتوماسیون از یک «کلیدزن ساده» به یک «سیستم کنترلی هوشمند» تبدیل شود، به ابزاری نیاز داریم که بتواند دستورات را با مقادیر متغیر (Analog) صادر کند. اینجا دقیقاً جایی است که ماژول LOGO! AM2 AQ با کد فنی 6ED1055-1MM00-0BA2 وارد عمل می‌شود. این ماژول، «دستِ فرمان» سیستم شماست؛ قطعه‌ای که اجازه می‌دهد به جای فقط روشن یا خاموش کردن یک موتور، دور آن را دقیقاً تنظیم کنید یا به جای باز و بسته کردن کامل یک شیر برقی، آن را در وضعیت نیمه‌باز قرار دهید.

این ماژول خروجی آنالوگ، در واقع تکمیل‌کننده زنجیره ورودی-پردازش-خروجی در LOGO! 8 است. با استفاده از این قطعه، شما از دنیای محدودِ دیجیتال فراتر رفته و وارد دنیای «کنترل تناسبی» (Proportional Control) می‌شوید؛ جایی که دقت، پایداری و ظرافتِ عمل، حرف اول را می‌زند.



• شناسنامه فنی LOGO! AM2 AQ (کد 6ED1055-1MM00-0BA2)

برای مهندسی که به جزئیات اهمیت می‌دهد، شناخت دقیق مشخصات سخت‌افزاری این ماژول گام نخست در طراحی یک سیستم پایدار است:

• نام محصول: LOGO! AM2 AQ
• کد فنی: 6ED1055-1MM00-0BA2
• نوع: ماژول توسعه خروجی آنالوگ (Analog Output Expansion)
• تعداد خروجی: 2 کانال آنالوگ کاملاً مستقل
• سیگنال‌های خروجی قابل تنظیم:
• ولتاژ: 0 تا 10 ولت DC
• جریان: 0 تا 20 میلی‌آمپر یا 4 تا 20 میلی‌آمپر
• تغذیه: 24 ولت DC (این ماژول برای عملکرد دقیق به تغذیه DC نیاز دارد).
• رزولوشن: 10 بیت (برای دقت بالا در تبدیل سیگنال).
• سازگاری: بهینه‌سازی شده برای خانواده LOGO! 8.

این ماژول به شما اجازه می‌دهد هر کانال را بسته به نیاز بارِ متصل، تنظیم کنید. این یعنی یک کانال می‌تواند فرمان 0-10V به یک درایو موتور بفرستد و کانال دیگر فرمان 4-20mA به یک شیر تناسبی (Proportional Valve) ارسال کند.



• چرا «خروجی آنالوگ» مهندسی سیستم را دگرگون می‌کند؟

در پروژه‌های صنعتی کوچک، اکثر کنترل‌ها با کنتاکتورها (خروجی رله‌ای) انجام می‌شود که فقط دو حالت دارند: «کار کن» یا «توقف کن». اما در دنیای واقعی، ما اغلب نیاز داریم سیستم در حد وسط کار کند.



• عبور از کنترل Binary به کنترل Proportional

تصور کنید یک فن دمنده دارید. در سیستم دیجیتال، فن یا خاموش است یا با حداکثر توان کار می‌کند که باعث هدررفت انرژی و استهلاک شدید می‌شود. با AM2 AQ، شما می‌توانید به درایو (اینورتر) فرمان دهید که فن را با ۵۰٪ توان، ۷۰٪ توان یا دقیقاً مطابق با نیاز سیستم دور بگیرد. این یعنی بهینه‌سازی انرژی.



• دقت در فرآیندهای فیزیکی

در کاربردهایی مثل دمای یک بویلر یا فشار یک خط لوله، تغییرات ناگهانی (روشن/خاموش کردن) باعث ایجاد نوسان (Oscillation) می‌شود. با خروجی آنالوگ و پیاده‌سازی منطق PID در LOGO!، شما می‌توانید خروجی را آرام‌آرام تغییر دهید تا به نقطه مطلوب (Setpoint) برسید و آن را ثابت نگه دارید.



• ولتاژ یا جریان؟ کدام استاندار برای پروژه شما مناسب است؟

یکی از مهم‌ترین تصمیمات مهندسی در زمان استفاده از AM2 AQ، انتخاب نوع سیگنال است. این ماژول هر دو را پشتیبانی می‌کند، اما هوشمندی مهندسی در انتخاب درست آن‌هاست:

• خروجی ولتاژ (0-10V)؛ مناسب برای فواصل کوتاه

• مزایا: ساده و ارزان. اکثر تجهیزات کوچک و درایوهای معمولی این ورودی را دارند.
• چالش: حساسیت بسیار بالا به افت ولتاژ در مسیرهای طولانی و نویزهای القایی. اگر کابل خروجی آنالوگ شما بیشتر از 5-10 متر است یا از کنار کابل‌های برق (AC) عبور می‌کند، احتمالِ «پرش اعداد» و «ناپایداری» بسیار زیاد است.
• کاربرد: داخل تابلو یا در تجهیزاتی که در فاصله نزدیک قرار دارند.



• خروجی جریان (4-20mA)؛ استاندارد طلایی صنعت

• مزایا: «حلقه جریان» (Current Loop) بسیار مقاوم‌تر از ولتاژ است. مقاومت کابل تأثیری روی دقت ندارد و نویزهای محیطی (EMI) به‌راحتی روی جریان تأثیر نمی‌گذارند. همچنین استاندارد 4-20mA «زنده» است؛ یعنی اگر سیم قطع شود، خروجی به صفر می‌رسد و کنترلر بلافاصله متوجه خرابی (Wire Break) می‌شود.
• کاربرد: تمام محیط‌های صنعتی، فواصل طولانی (تا صدها متر) و جایی که پایداری سیگنال حیاتی است. توصیه تخصصی: در محیط‌های صنعتی، همیشه خروجی جریان را به ولتاژ ترجیح دهید.



پیاده‌سازی در نرم‌افزار LOGO! Soft Comfort

پس از نصب سخت‌افزاری ماژول، نوبت به تنظیمات نرم‌افزاری می‌رسد. اینجاست که دقت ریاضی شما به کار می‌آید.



• مفهوم Scaling (مقیاس‌دهی)

LOGO! به صورت داخلی اعداد را به صورت عددی پردازش می‌کند (مثلاً 0 تا 1000). شما باید این عدد را به مقدار فیزیکی تبدیل کنید.

• ورودی بلوک: مقدار منطقی سیستم (مثلاً خروجی یک کنترلر PID).
• پارامترهای بلوک Analog Output: در نرم‌افزار باید تعریف کنید که عدد 0 (خروجی منطقی) معادل 4mA و عدد 1000 معادل 20mA باشد.

این نگاشت (Mapping) قلبِ عملکرد صحیح ماژول است. اگر این کار به درستی انجام نشود، تجهیزات شما (مثل اینورتر) سیگنال‌های نامفهوم دریافت می‌کنند.



نکات کلیدی نصب (Engineering Best Practices)

نصب این ماژول تنها اتصال چند سیم نیست؛ بلکه رعایت دقیق استانداردهای EMC (سازگاری الکترومغناطیسی) است.



• شیلدینگ و زمین‌کردن (Grounding)

خروجی‌های آنالوگ به شدت مستعد جذب نویز هستند.

• کابل شیلددار: حتماً از کابل‌های شیلددار استفاده کنید.
• اتصال شیلد: شیلد باید تنها در یک سمت (سمت تابلو و ترمینال ارت) متصل شود. اتصال دوطرفه باعث ایجاد Ground Loop (حلقه زمین) می‌شود که جریان‌های ناخواسته ایجاد کرده و دقت ماژول را کاملاً نابود می‌کند.



• جداسازی مسیرها

کابل‌های آنالوگ خروجی را در سینی‌های جداگانه از کابل‌های قدرت (Power) عبور دهید. اگر ناچار به تقاطع هستید، کابل‌ها باید با زاویه 90 درجه از روی هم عبور کنند.



• جلوگیری از تداخل (Common Reference)

مطمئن شوید که منبع تغذیه 24V ماژول AM2 AQ با زمین (Earth) تجهیزات مقصد (مثل اینورتر) دارای مرجع مشترک صحیح است. اختلاف پتانسیل بین زمینِ ماژول و زمینِ بار می‌تواند باعث خرابی خروجی‌های آنالوگ شود. استفاده از یک منبع تغذیه ایزوله برای مدارات آنالوگ، یک حرکت «حرفه‌ای» است.



سناریوهای عملیاتی؛ قدرت AM2 AQ در عمل

• کنترل سرعت موتور (VFD Control)

شایع‌ترین کاربرد. LOGO! با استفاده از الگوریتم داخلی، سرعت موتور را بر اساس سنسور (فشار/دما/فلو) تنظیم می‌کند. خروجی AM2 AQ مستقیماً به ورودی فرمان (Reference) اینورتر وصل می‌شود. این یعنی حرکت نرم موتور و حذف ضربه‌های مکانیکی.

• شیرهای برقی تناسبی (Proportional Valves)

در سیستم‌های تهویه مطبوع یا اختلاط مایعات، شیرهایی وجود دارند که با سیگنال آنالوگ باز می‌شوند (مثلاً 0 تا 100 درصد). AM2 AQ به شما این قدرت را می‌دهد که جریان مایع یا گاز را دقیقاً کنترل کنید.

• کنترلر های حرارتی و هیترها

در دستگاه‌های بسته‌بندی یا قالب‌گیری، کنترل دما با روش «روشن/خاموش» (On/Off) کیفیت محصول را پایین می‌آورد. با خروجی آنالوگ، شما می‌توانید یک رله حالت جامد (SSR) که دارای ورودی آنالوگ است را کنترل کنید تا هیتر دقیقاً به اندازه نیاز گرم شود.



سوالات متداول (FAQ)

• آیا می‌توانم خروجی‌های AM2 AQ را موازی کنم تا جریان بیشتری بگیرم؟

به هیچ وجه! خروجی‌های آنالوگ برای ارسال سیگنال فرمان هستند، نه تامین توان. تلاش برای گرفتن جریان بار از این خروجی‌ها باعث سوختن فوری ماژول می‌شود.

• تفاوت خروجی 0-20mA با 4-20mA چیست؟

در خروجی 4-20mA، عدد 4 میلی‌آمپر نقطه شروع است. این استاندارد اجازه می‌دهد قطع‌شدگی سیم (که جریان را صفر می‌کند) از «مقدار صفر فیزیکی» تشخیص داده شود. همیشه اگر تجهیزات شما پشتیبانی می‌کنند، 4-20mA را انتخاب کنید.

• چرا خروجی آنالوگ من نوسان دارد؟

به احتمال زیاد مشکل از نویز محیطی است. بررسی کنید آیا کابل شیلددار است؟ آیا مسیر کابل‌کشی از کنار کابل‌های برق عبور کرده؟ همچنین مطمئن شوید که تغذیه 24V ماژول دارای ریپل (نوسان) زیاد نیست.

• آیا برای تنظیم 0-10V یا 4-20mA نیاز به تغییر سخت‌افزاری دارم؟

خیر، تنظیم نوع سیگنال خروجی در AM2 AQ عمدتاً از طریق تنظیمات نرم‌افزاری در LOGO! Soft Comfort انجام می‌شود (بسته به ریویژن محصول).

• حداکثر تعداد ماژول‌های AM2 AQ که می‌توان به یک LOGO! وصل کرد چقدر است؟

شما می‌توانید ماژول‌های توسعه آنالوگ را در ترکیب‌های مجاز به CPU متصل کنید. دقت کنید که این ماژول‌ها فضای اشغال می‌کنند و محدودیت تعداد کل ماژول‌ها در سیستم LOGO! 8 باید رعایت شود (معمولاً تا 8 ماژول توسعه در کل سیستم).
