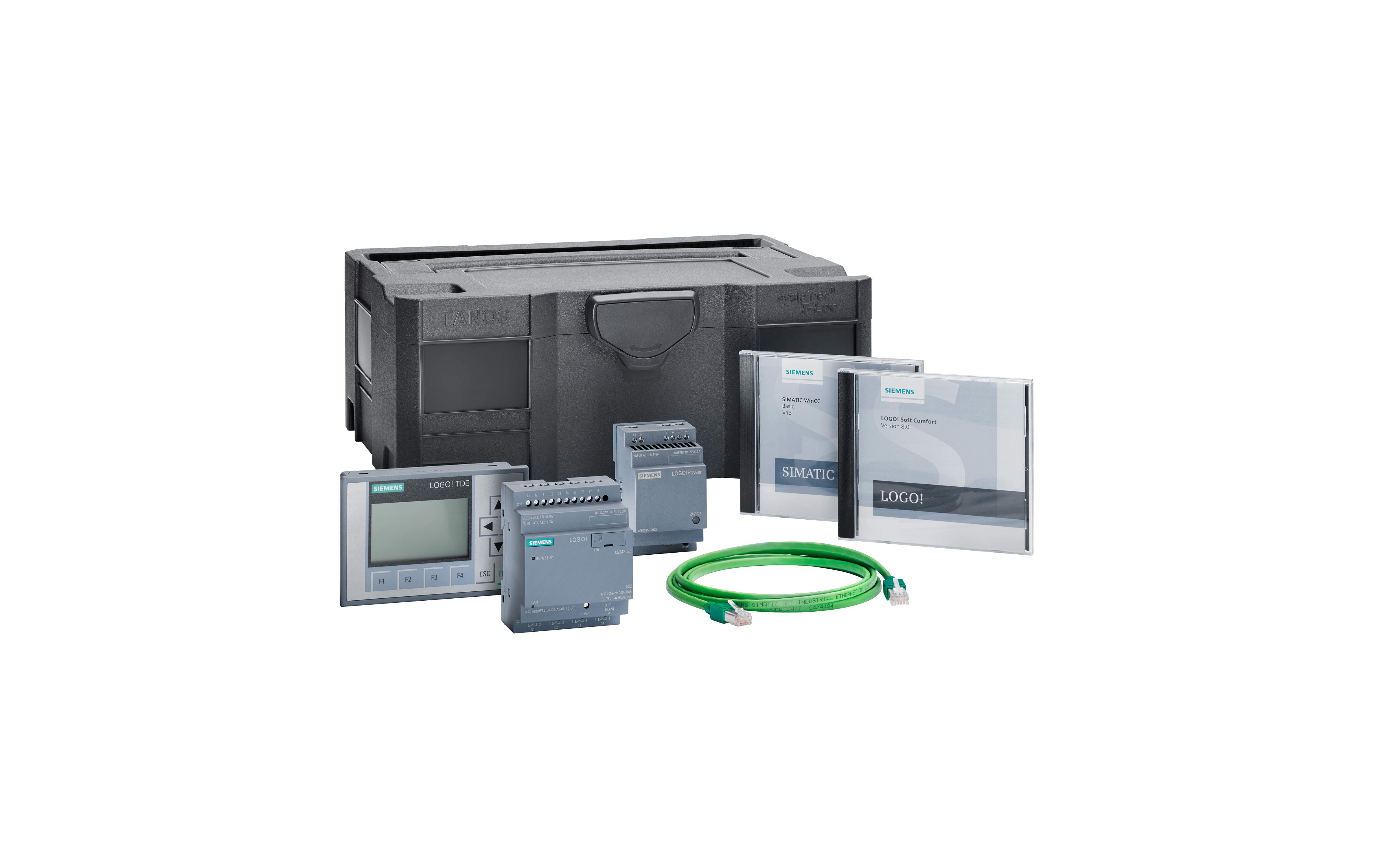

معرفی و بررسی فنی استارتر کیت لوگو! زیمنس LOGO! TD starter kit 12/24 V8.3 با کد فنی 6ED1057-3BA11-0AA8

استارتر کیت لوگو! 12/24 TD ورژن ۸.۳

شامل:

LOGO! TD

لوگو! 12/24RCEo

نرم‌افزار LOGO! Soft Comfort

نرم‌افزار WinCC Basic

منبع تغذیه

پیچ‌گوشتی

در پک Systainer

استارتر کیت حرفه‌ای زیمنس LOGO! TD 12/24 V8.3 | کد فنی 6ED1057-3BA11-0AA8

بررسی یک پکیج حرفه‌ای: چرا LOGO! TD با LOGO! RCEo متفاوت است؟

استارتر کیت Siemens LOGO! TD 12/24 V8.3 با کد فنی 6ED1057-3BA11-0AA8، یک سطح بالاتر از کیت‌های آموزشی معمول است. در حالی که در کیت‌های قبلی، کنترلر دارای نمایشگر داخلی (On-board Display) بود، در این پکیج ما با معماری متفاوتی روبرو هستیم: ترکیب یک کنترلر LOGO! 12/24RCEo با یک نمایشگر مجزا به نام LOGO! TD.

در مهندسی اتوماسیون، استفاده از پسوند “o” در کدهای زیمنس (مخفف ohne در آلمانی به معنای “بدون”) یک پیام فنی مهم دارد: این دستگاه فاقد نمایشگر داخلی است. این یعنی سیستم شما برای تعامل با اپراتور و مشاهده پارامترها، وابستگی کامل به LOGO! TD (Text Display) دارد. این معماری، راهکار استاندارد زیمنس برای شرایطی است که کنترلر در داخل تابلو نصب شده و نمایشگر باید روی درب تابلو (Panel Mount) قرار گیرد تا دسترسی اپراتور تسهیل شود. این کیت، دقیقاً برای یادگیری و اجرای این نوع سناریوهای صنعتی طراحی شده است.

اجزای کیت: بررسی تخصصی

این پکیج چیزی فراتر از یک مینی پی‌ال‌سی است؛ این یک سیستم کامل “توزیع‌شده” است که برای درک واقعی مهندسی کنترل در مقیاس کوچک طراحی شده است.

• LOGO! 12/24RCEo؛ کنترلر بدون نمایشگر

مدل 12/24RCEo قلب منطقی کیت است. چرا باید مدل بدون نمایشگر انتخاب شود؟

• نصب روی درب تابلو: نمایشگر LOGO! TD می‌تواند روی درب تابلو نصب شود (IP65)، در حالی که بدنه اصلی روی ریل DIN داخل تابلو است.
• تمرکز بر HMI: حذف نمایشگر روی کنترلر، فضای ترمینال‌ها را بهینه‌تر می‌کند و به کاربر اجازه می‌دهد از یک نمایشگر بزرگتر و کاربردی‌تر (TD) استفاده کند.
• قابلیت‌های شبکه: این مدل همچنان از Ethernet پشتیبانی می‌کند که امکان اتصال راحت به TD و سایر تجهیزات را فراهم می‌آورد.

• LOGO! TD؛ رابط انسان–ماشین (HMI) پایه

این پنل، برخلاف نمایشگرهای کوچک روی بدنه لوگو، دارای ۶ کلید کاربردی قابل برنامه‌ریزی و نمایشگر با قابلیت تغییر رنگ پس‌زمینه (Backlight) است.

• پیام‌های متنی: می‌توانید هشدارهای خطا، وضعیت پمپ‌ها یا مقادیر عددی (آنالوگ) را به صورت متنی و فارسی (یا انگلیسی) روی آن نمایش دهید.
• تغییر پارامترها: اپراتور می‌تواند از طریق کلیدهای روی TD، مقادیر ست‌پوینت (Setpoints) تایمرها یا کانترها را بدون نیاز به لپ‌تاپ تغییر دهد. این قابلیت، سطح کیت را از “آموزشی” به “عملیاتی” ارتقا می‌دهد.

• نرم‌افزارهای Soft Comfort و WinCC Basic

در این کیت، نقش LOGO! Soft Comfort حیاتی‌تر از قبل است. شما نه تنها باید منطق کنترلی (LAD/FBD) را بنویسید، بلکه باید Message Text Blocks را پیکربندی کنید تا بدانید کدام اطلاعات در کدام صفحه TD نمایش داده شوند. WinCC Basic نیز در اینجا به عنوان ابزار تکمیلی برای یادگیری پیکربندی HMI‌های پیشرفته‌تر (سری KP یا TP زیمنس) در کنار این کیت استفاده می‌شود.

ملاحظات فنی راه‌اندازی: برق، اتصال و نویز

از دید مهندسی، ترکیب LOGO! TD و 12/24RCEo نیازمند دقت بیشتری در طراحی مدار تغذیه است.

• اهمیت منبع تغذیه (Power Supply)

هر دو قطعه (کنترلر و نمایشگر) از جریان 24VDC تغذیه می‌کنند. مصرف توان (Power Consumption) این ترکیب بیشتر از یک مدل تکی است.

• محاسبه جریان: هنگام انتخاب منبع تغذیه (LOGO!Power)، حتماً مجموع جریان مصرفی کنترلر + نمایشگر TD + سنسورهای متصل به ورودی + بارهای احتمالی متصل به خروجی‌های رله‌ای را در نظر بگیرید.
• تثبیت ولتاژ: افت ولتاژ در کابل‌های طولانی بین TD و کنترلر می‌تواند باعث ناپایداری نمایشگر شود. استفاده از کابل‌های شیلددار برای ارتباطات و تغذیه، به‌ویژه در محیط‌های صنعتی پرنویز، یک توصیه حرفه‌ای است.

• اتصال شبکه و Ethernet

اتصال بین TD و کنترلر از طریق رابط Ethernet انجام می‌شود. این یعنی در سناریوهای صنعتی، شما می‌توانید TD را در فاصله دورتری نسبت به تابلو نصب کنید (با رعایت محدودیت‌های کابل‌کشی استاندارد اترنت). این انعطاف‌پذیری، تفاوت اصلی این کیت با مدل‌های قدیمی (که با کابل‌های سریال خاص وصل می‌شدند) است.

• سناریوهای کاربردی: از دمو تا تولید

این کیت برای پروژه‌هایی که تعامل کاربر در آن‌ها “مستمر” است، عالی است:

• کنترل فرآیند (Process Control): تغییر مداوم تنظیمات دما، فشار یا سرعت در یک سیستم پایلوت آزمایشگاهی.
• پنل‌های آموزشی: بهترین ابزار برای آموزش “تکنولوژی نمایش” در اتوماسیون. دانشجو می‌آموزد که چگونه منطق داخل پی‌ال‌سی را به “زبان قابل فهم” برای اپراتور تبدیل کند.
• ماشین‌آلات بسته‌بندی کوچک: جایی که اپراتور نیاز دارد تعداد بسته‌ها را ببیند یا تنظیمات تایمر دستگاه را لحظه‌ای تغییر دهد.
• مدیریت انرژی: نمایش لحظه‌ای مصرف برق یا وضعیت سوئیچینگ تابلوهای روشنایی.

نکات طلایی برای Commissioning حرفه‌ای

• پیکربندی Message Text: در محیط Soft Comfort، بلوک‌های Message Text را با دقت تنظیم کنید. اولویت‌بندی پیام‌ها (Priority) بسیار مهم است تا هشدارهای حیاتی (مانند “خطای اضطراری”) همیشه در اولویت نمایش قرار گیرند.
• استفاده از کلیدهای تابعی (Function Keys): کلیدهای F1 تا F4 روی TD را در برنامه به ورودی‌های مجازی در LOGO! مپ کنید. این کلیدها می‌توانند برای Start/Stop، Reset آلارم یا ورود به منوی تنظیمات استفاده شوند.
• مدیریت IP: از آنجا که ارتباط بر پایه Ethernet است، مطمئن شوید IP کنترلر و تنظیمات نمایشگر TD در یک رنج شبکه هستند. در غیر این صورت، TD پیامی مبنی بر “No Connection” نمایش می‌دهد که شایع‌ترین مشکل مبتدیان است.
• محافظت مکانیکی: پیچ‌گوشتی موجود در کیت برای نصب ترمینال‌های کنترلر است، اما برای نصب TD روی درب تابلو، حتماً از واشر لاستیکی مخصوص (که همراه TD است) استفاده کنید تا درجه حفاظت IP65 رعایت شود و گرد و غبار به پشت پنل نفوذ نکند.

• چرا این کیت برای مهندسان جذاب است؟

شما با خرید 6ED1057-3BA11-0AA8، یک “استاندارد صنعتی” را در مقیاس کوچک خریداری کرده‌اید. اکثر سیستم‌های بزرگ اتوماسیون زیمنس (مانند S7-1200 با پنل‌های HMI) از همین منطق “جدا بودن پردازشگر از رابط کاربری” پیروی می‌کنند. یادگیری این کیت یعنی درک صحیح معماری اتوماسیون توزیع‌شده.

همچنین، استفاده از Systainer در این کیت نشان‌دهنده احترام زیمنس به حرفه‌ای بودنِ محیط کار است. این جعبه‌ها در کارگاه‌های صنعتی به راحتی روی هم قرار می‌گیرند (Stackable) و نظم بی‌نظیری به تجهیزات شما می‌دهند.

FAQ (سوالات متداول تخصصی)

• آیا می‌توانم LOGO! TD را بدون RCEo استفاده کنم؟

خیر، TD به تنهایی قابلیت پردازش منطق ندارد و صرفاً یک رابط نمایشگر برای سری LOGO! 8 است.

• آیا نمایشگر TD لمسی است؟

خیر، این یک نمایشگر متنی (Text Display) با کلیدهای فیزیکی است. برای رابط‌های لمسی باید به سراغ پنل‌های سری KTP زیمنس بروید.

• آیا می‌توان از کابل اترنت معمولی برای اتصال TD استفاده کرد؟

بله، اما برای محیط‌های صنعتی حتماً از کابل‌های استاندارد شبکه (Cat5e یا بالاتر) با شیلد مناسب استفاده کنید تا نویزهای الکترومغناطیسی (EMI) باعث اختلال در ارتباط نشوند.

• محدودیت تعداد صفحات نمایش در TD چقدر است؟

شما محدود به ظرفیت حافظه برنامه LOGO! هستید، اما به صورت عملی می‌توانید ده ها صفحه نمایش مختلف برای نمایش پارامترهای مختلف ایجاد کنید.

• آیا نسخه V8.3 با ماژول‌های توسعه قدیمی سازگار است؟

بله، سری 8.3 همچنان با اکثر ماژول‌های توسعه (DM, AM) خانواده LOGO! سازگار است، اما همیشه نسخه فیرم‌ور (Firmware) را در Soft Comfort چک کنید.
