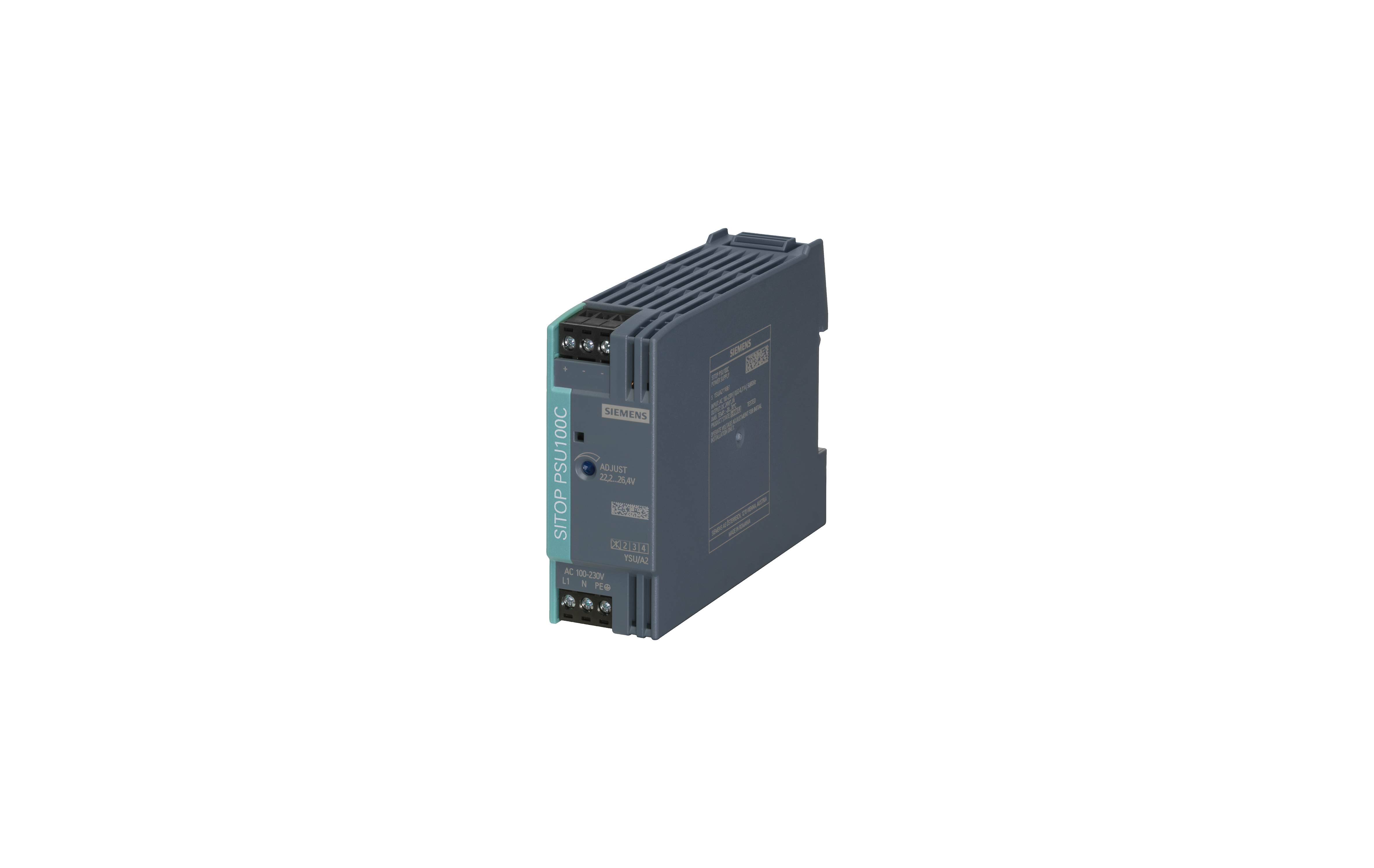

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU100C 12 V/2 A با کد فنی 6EP1321-5BA00
منبع تغذیه تثبیتشده (stabilized) SITOP PSU100C
ورودی: تکفاز ۲۳۰-۱۰۰ ولت (AC) یا ۳۰۰-۱۱۰ ولت (DC)
خروجی: ۱۲ ولت (DC) ۲ آمپر
• بررسی تخصصی منبع تغذیه زیمنس SITOP PSU100C 12 V/2 A
منبع تغذیه Siemens SITOP PSU100C 12 V/2 A با کد فنی 6EP1321-5BA00 یک منبع تغذیه سوئیچینگ، تثبیتشده و فشرده برای تولید باس 12 ولت DC در ماشینآلات، تابلوهای کنترل و تجهیزات الکترونیکی صنعتی است. این مدل از ورودی تکفاز 100 تا 230 ولت AC یا ورودی 110 تا 300 ولت DC پشتیبانی میکند و در خروجی، ولتاژ 12 ولت DC را با جریان نامی 2 آمپر تحویل میدهد.
توان نامی خروجی دستگاه از رابطه پایه زیر محاسبه میشود:
Pout = Vout × Iout
Pout = 12 × 2 = 24W
بنابراین، 6EP1321-5BA00 در کلاس توان 24 وات قرار میگیرد. این ظرفیت برای تغذیه رلهها، مودمها، تجهیزات شبکه، کنترلرهای کوچک، سنسورهای 12 ولتی، تجهیزات اندازهگیری و مدارهای الکترونیکی کممصرف مناسب است. البته انتخاب صحیح این منبع به جمع ساده جریانهای نامی محدود نمیشود؛ جریان راهاندازی، افت ولتاژ کابل، دمای تابلو و رفتار حفاظتی شاخهها نیز باید تحلیل شوند.
مشخصات فنی SITOP PSU100C 6EP1321-5BA00
• شناسنامه مهندسی محصول
مشخصات اصلی این منبع تغذیه عبارتاند از:
- سازنده: Siemens
- خانواده محصول: SITOP PSU100C
- کد سفارش یا MLFB: 6EP1321-5BA00
- نوع تجهیز: منبع تغذیه سوئیچینگ تثبیتشده
- ورودی AC: تکفاز 100 تا 230 ولت
- ورودی DC: 110 تا 300 ولت
- ولتاژ نامی خروجی: 12 ولت DC
- جریان نامی خروجی: 2 آمپر
- توان نامی خروجی: 24 وات
- کاربری اصلی: تأمین توان بارهای کنترلی و الکترونیکی 12 ولتی
- فرم طراحی: فشرده، مناسب نصب در تابلوهای دارای محدودیت فضا
ثبت کامل MLFB در مدارک پروژه اهمیت زیادی دارد. عبارت عمومی «SITOP PSU100C دوازده ولت» نمیتواند جایگزین کد 6EP1321-5BA00 شود؛ زیرا خانواده PSU100C مدلهایی با ولتاژ، جریان و مشخصات ورودی متفاوت دارد.
شرح پیشنهادی برای BOM پروژه به صورت زیر است:
Siemens SITOP PSU100C stabilized power supply, input 100–230 VAC or 110–300 VDC, output 12 VDC/2 A, 24 W, MLFB: 6EP1321-5BA00
فناوری تثبیت ولتاژ در SITOP PSU100C
• مفهوم خروجی Stabilized
در یک منبع تغذیه تثبیتشده، ولتاژ ورودی پس از یکسوسازی و پردازش در مدار سوئیچینگ، توسط حلقه فیدبک کنترل میشود. این حلقه، خروجی را اندازهگیری کرده و متناسب با تغییرات بار یا ورودی، عملکرد بخش سوئیچینگ را تنظیم میکند. هدف، حفظ ولتاژ 12 ولت در محدوده مجاز عملکرد دستگاه است.
این ساختار نسبت به منابع خطی سنتی مزایای مهمی دارد:
- ابعاد و وزن کمتر؛
- اتلاف حرارتی پایینتر؛
- بازده انرژی بهتر؛
- تحمل دامنه گستردهتری از ولتاژ ورودی؛
- تنظیم بهتر خروجی در برابر تغییرات بار؛
- امکان استفاده در تابلوهای کنترل فشرده.
پایداری خروجی برای تجهیزات دیجیتال و مخابراتی بسیار مهم است. افت لحظهای ولتاژ ممکن است موجب ریست مودم، قطع ارتباط، راهاندازی مجدد کنترلر یا تولید خطا در تجهیزات اندازهگیری شود. بااینحال، منبع تثبیتشده بهتنهایی جایگزین UPS، ماژول Buffer یا حفاظت در برابر تمام اختلالات شبکه نیست.
تحلیل ورودی دوگانه AC و DC
• ورودی تکفاز 100 تا 230 ولت AC
محدوده ورودی AC امکان استفاده از این منبع را در شبکههای متداول 120 و 230 ولتی فراهم میکند. این ویژگی برای ماشینسازانی که محصول خود را به کشورهای مختلف صادر میکنند، مزیت لجستیکی مهمی است؛ زیرا یک MLFB میتواند در چند معماری برق به کار رود.
مزایای عملی این دامنه ورودی عبارتاند از:
- کاهش تنوع قطعات در انبار؛
- سادهتر شدن استانداردسازی نقشهها؛
- کاهش احتمال سفارش مدل نامناسب؛
- سازگاری با شبکههای متداول صنعتی؛
- سهولت تهیه قطعه یدکی برای ماشینهای صادراتی.
قبل از بهرهبرداری، باید مقدار واقعی ولتاژ شبکه، فرکانس، نوع حفاظت بالادست و الزامات نصب از دیتاشیت و دستورالعمل رسمی همین MLFB کنترل شود.
• ورودی 110 تا 300 ولت DC
پشتیبانی از 110 تا 300 ولت DC قابلیت ارزشمندی است که امکان استفاده از منبع در باسهای DC صنعتی را فراهم میکند. چنین باسهایی ممکن است در زیرساختهای مخابراتی، سامانههای باتری، تجهیزات انتقال انرژی یا معماریهای دارای ولتاژ DC مرکزی دیده شوند.
ورودی DC نباید با ورودی خروجی 12 ولت اشتباه گرفته شود. سمت ورودی در این حالت دارای ولتاژ بالا و خطرناک است و باید مانند مدار قدرت طراحی شود. علاوه بر این، موارد زیر باید بررسی شوند:
- پلاریته مجاز ورودی DC؛
- روش قطع ایمن جریان مستقیم؛
- ولتاژ نامی کلید و فیوز؛
- فاصله خزشی و هوایی تجهیزات جانبی؛
- رفتار قوس الکتریکی در زمان قطع DC؛
- سیستم اتصال زمین و معماری مرجع ولتاژ.
کلیدی که برای 230 ولت AC مناسب است، الزاماً همان قابلیت قطع را در یک باس DC ولتاژ بالا ندارد.
محاسبه و بودجهبندی بار 12 ولتی
• نمونه محاسبه جریان خروجی
فرض کنید این منبع برای تغذیه بارهای زیر انتخاب شده است:
- مودم صنعتی 12 ولت: 0.45 آمپر
- کنترلر کوچک: 0.35 آمپر
- دو سنسور، مجموعاً: 0.20 آمپر
- رلههای واسط: 0.30 آمپر
- مبدل ارتباطی: 0.25 آمپر
جریان پایدار کل برابر است با:
Itotal = 0.45 + 0.35 + 0.20 + 0.30 + 0.25 = 1.55A
حاشیه نامی باقیمانده برابر خواهد بود با:
Imargin = 2 − 1.55 = 0.45A
این حاشیه فقط حدود 22.5 درصد ظرفیت نامی منبع است. مناسب بودن آن باید با توجه به جریان راهاندازی مودم، همزمانی تحریک رلهها، دمای محیط و توسعه آینده ارزیابی شود. برای طراحی حرفهای، جریان در بدترین وضعیت عملیاتی اندازهگیری یا از منحنیهای معتبر سازنده استخراج میشود.
• جریان هجومی بارهای الکترونیکی
بسیاری از مصرفکنندههای الکترونیکی در ورودی خود خازن دارند. هنگام روشن شدن، شارژ این خازنها میتواند یک پیک جریان کوتاهمدت ایجاد کند. ممکن است مجموع جریان دائم کمتر از 2 آمپر باشد، اما راهاندازی همزمان چند تجهیز باعث افت ولتاژ یا فعالشدن محدودسازی خروجی شود.
راهکارهای مهندسی عبارتاند از:
- راهاندازی ترتیبی مصرفکنندهها؛
- اندازهگیری جریان با اسیلوسکوپ و پروب مناسب؛
- جلوگیری از اتصال تعداد زیاد بار خازنی به یک شاخه؛
- انتخاب منبع بر اساس پیک واقعی، نه فقط جریان دائم؛
- بررسی رفتار اضافهبار در مستندات رسمی 6EP1321-5BA00.
توزیع و حفاظت خروجی 12 ولت DC
• حفاظت شاخهای و جلوگیری از خاموشی کامل
اگر تمام تجهیزات مستقیماً به یک خروجی متصل شوند، اتصال کوتاه در یک سنسور یا کابل میتواند ولتاژ کل باس را کاهش دهد. در نتیجه، حتی تجهیزات سالم نیز خاموش میشوند. تقسیم خروجی به شاخههای مجزا، قابلیت نگهداری و قابلیت دسترسپذیری سیستم را افزایش میدهد.
تقسیمبندی پیشنهادی میتواند شامل موارد زیر باشد:
- شاخه کنترلر و مدار منطقی؛
- شاخه مودم و تجهیزات ارتباطی؛
- شاخه سنسورها؛
- شاخه رلهها و بارهای القایی؛
- شاخه تجهیزات جانبی.
فیوز هر شاخه باید بر اساس جریان بار، سطح مقطع هادی و ظرفیت قطع موردنیاز انتخاب شود. نباید صرفاً یک فیوز 2 آمپری در خروجی نصب کرد و انتظار Selectivity کامل داشت؛ رفتار محدودسازی منبع و منحنی قطع حفاظت پاییندست باید با یکدیگر هماهنگ باشند.
• حساسیت بیشتر باس 12 ولت به افت کابل
در یک سیستم 12 ولتی، افت 1 ولت معادل حدود 8.3 درصد ولتاژ نامی است:
به همین دلیل، افت کابل در این سیستم نسبت به باس 24 ولت اثر نسبی شدیدتری دارد. افت حلقه رفت و برگشت از رابطه زیر محاسبه میشود:
ΔV = I × Rloop
برای کاهش افت ولتاژ باید از کابل با سطح مقطع مناسب، مسیر کوتاه، ترمینال مرغوب و توزیع ستارهای برای بارهای حساس استفاده شود. اندازهگیری ولتاژ فقط روی ترمینال منبع کافی نیست؛ ولتاژ باید در دورترین مصرفکننده و زیر بیشترین بار اندازهگیری شود.
نصب، مدیریت حرارتی و استانداردهای صنعتی
• جانمایی صحیح داخل تابلو
طراحی فشرده PSU100C برای تابلوهای کوچک مطلوب است، اما فشردگی نباید به حذف فضای تهویه منجر شود. منبع نباید مستقیماً در مجاورت درایو، مقاومت ترمز یا قطعات داغ نصب شود. فاصلههای نصب، جهت مجاز مونتاژ و منحنی Derating باید مطابق راهنمای رسمی همین کد بررسی شوند.
اصول اجرایی مهم شامل موارد زیر است:
- رعایت گردش طبیعی هوا؛
- جداسازی کابل ورودی قدرت از سیمهای سیگنال؛
- استفاده از سرسیم استاندارد؛
- رعایت گشتاور ترمینالها؛
- جلوگیری از ورود رشتههای آزاد سیم؛
- اندازهگیری دمای واقعی تابلو در بار کامل؛
- بررسی دورهای شلشدگی و تغییر رنگ ترمینالها.
در طراحی ماشین و تابلو، الزامات مرتبط IEC 60204-1 و IEC 61439 باید متناسب با حوزه پروژه بررسی شوند. انطباق نهایی سیستم فقط با انتخاب یک قطعه استاندارد حاصل نمیشود؛ سیمکشی، حفاظت، محفظه و آزمون کل تابلو نیز بخشی از ارزیابی هستند.
• کاربردهای صنعتی پیشنهادی
منبع تغذیه 6EP1321-5BA00 برای سناریوهای زیر انتخاب مناسبی است:
- مودم، روتر یا Gateway صنعتی 12 ولتی؛
- تجهیزات کنترل دسترسی و مانیتورینگ؛
- سنسورها و ابزارهای اندازهگیری 12 ولت؛
- رلهها و مدارهای واسط کممصرف؛
- کنترلرهای کوچک و بردهای الکترونیکی؛
- تابلوهای OEM دارای محدودیت فضا؛
- سیستمهای تغذیهشونده از باس DC ولتاژ بالا.
برای موتور DC، شیر برقی بزرگ، تجهیزات صوتی یا بارهای دارای پیک شدید، باید جریان راهاندازی و نویز تولیدشده جداگانه بررسی شود.
سؤالات متداول
• آیا میتوان PLC زیمنس 24 ولتی را با این منبع تغذیه کرد؟
خیر، مگر آنکه PLC مشخصاً ورودی 12 ولت را پشتیبانی کند. بیشتر تجهیزات متداول اتوماسیون صنعتی برای 24 ولت DC طراحی شدهاند و اتصال 12 ولت ممکن است مانع راهاندازی آنها شود.
• آیا خروجی 2 آمپر به یک بار 500 میلیآمپری آسیب میزند؟
خیر. مصرفکننده در ولتاژ صحیح، جریان موردنیاز خود را دریافت میکند. ظرفیت 2 آمپر حداکثر توان قابل ارائه منبع است.
• آیا ورودی DC را میتوان مستقیماً به باتری 12 یا 24 ولت متصل کرد؟
خیر. محدوده اعلامشده ورودی DC برابر 110 تا 300 ولت DC است؛ بنابراین باتری 12 یا 24 ولتی در محدوده ورودی این مدل قرار ندارد.
• آیا میتوان دو خروجی این منابع را موازی کرد؟
موازیسازی برای افزایش جریان فقط در صورت تأیید صریح مستندات زیمنس مجاز است. در غیر این صورت، اختلاف ولتاژ تنظیمی ممکن است موجب تقسیم نامتعادل جریان شود.
• مهمترین نکته انتخاب این مدل چیست؟
اطمینان از نیاز واقعی بار به 12 ولت DC، بررسی پیک راهاندازی و ثبت دقیق MLFB یعنی 6EP1321-5BA00 مهمترین نکات انتخاب هستند.
• جمعبندی مهندسی
منبع تغذیه Siemens SITOP PSU100C 12 V/2 A با کد 6EP1321-5BA00 یک راهکار فشرده 24 واتی برای تولید ولتاژ تثبیتشده 12 ولت است. قابلیت کار با ورودی 100 تا 230 ولت AC یا 110 تا 300 ولت DC، انعطاف مناسبی برای تابلوهای OEM، تجهیزات ارتباطی و باسهای DC صنعتی فراهم میکند.
کیفیت عملکرد این محصول به بودجهبندی دقیق بار، کنترل جریان هجومی، حفاظت شاخهای، کاهش افت کابل، مدیریت حرارتی و رعایت الزامات نصب وابسته است. ثبت MLFB کامل نیز از جایگزینی اشتباه آن با مدلهای 24 ولتی یا نسخههای دارای ظرفیت متفاوت جلوگیری میکند.
