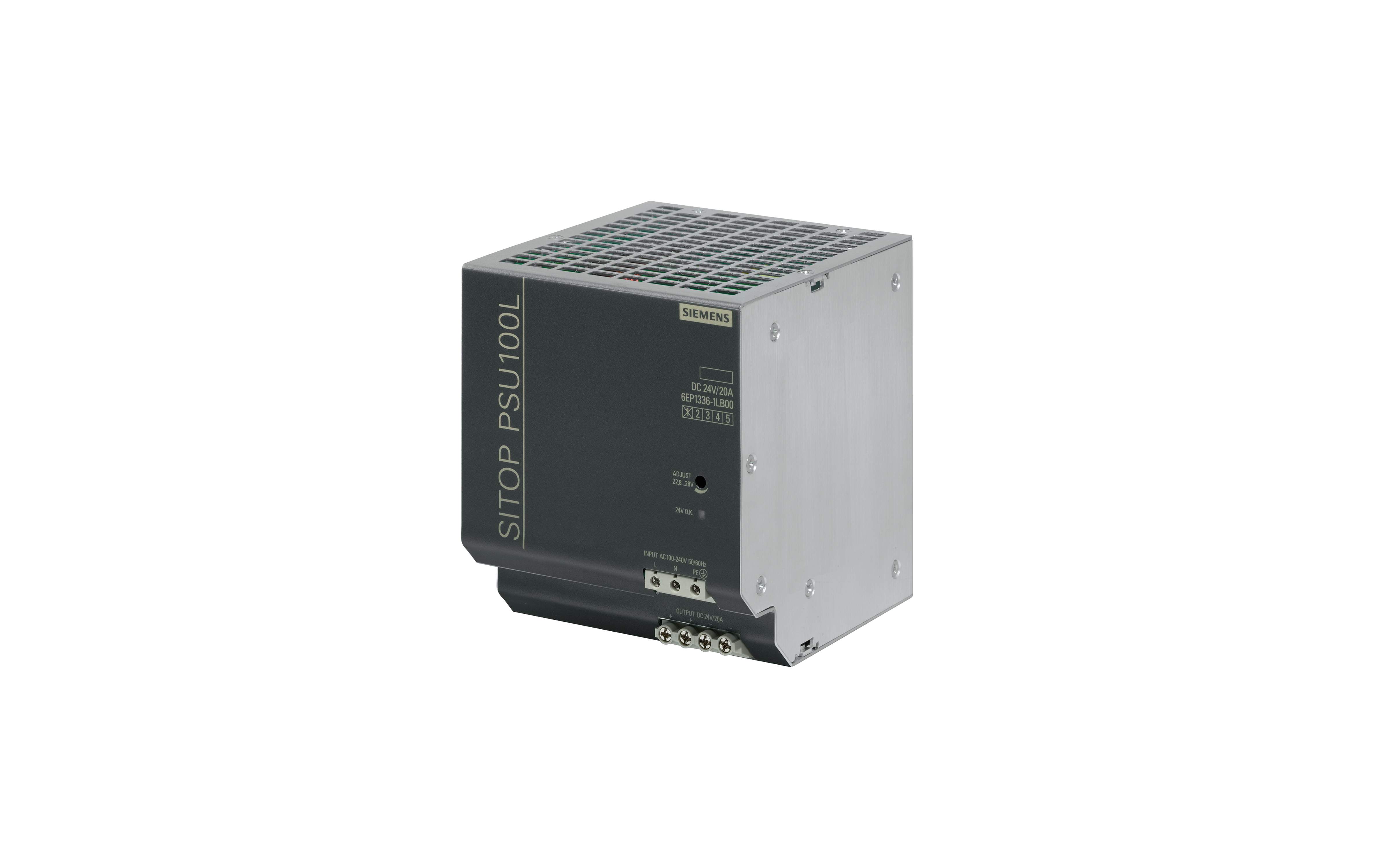

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU100L 24 V/20 A با کد فنی 6EP1336-1LB00

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU100L

ورودی: تک‌فاز ۱۲۰/۲۳۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۲۰ آمپر



• بررسی فنی منبع تغذیه Siemens SITOP PSU100L 24 V/20 A

در پروژه‌های اتوماسیون صنعتی با مقیاس متوسط تا بزرگ، تأمین توان الکتریکی پایدار با آمپراژ بالا یکی از چالش‌های اصلی طراحان تابلوهای کنترلی است. منبع تغذیه SITOP PSU100L با کد فنی 6EP1336-1LB00 غول پیکرترین عضو خانواده اقتصادی لایت (Lite) زیمنس است که جریان خروجی مداوم 20 آمپر را در ولتاژ تثبیت‌شده 24VDC ارائه می‌دهد.

این محصول با توان خروجی مبنای 480 وات، مرز میان سیستم‌های صرفاً کنترلی و سیستم‌های قدرت الکتریکی توزیع‌شده (Distributed DC Power Systems) را کم‌رنگ می‌کند:

Pout = Vout × Iout = 24 V × 20 A = 480 W

در این تحلیل فنی و مهندسی، ساختار داخلی، لایه‌های الکترونیکی سمت ورودی و خروجی، استراتژی‌های پیچیده حفاظتی و نکات کلیدی نصب و راه‌اندازی این منبع تغذیه پرقدرت را با جزئیات کامل بررسی می‌کنیم.



• تحلیل کد فنی (MLFB) و هویت الکترونیکی محصول

ثبت دقیق کد سفارش زیمنس در نقشه‌های EPLAN و لیست‌های تدارکاتی (BOM) برای ردیابی اصالت قطعات در صنایع حیاتی ضروری است. کالبدشکافی ساختار کد 6EP1336-1LB00 به شرح زیر است:

• 6EP: پیشوند استانداردهای تامین توان خانواده SITOP زیمنس.
• 1336: مشخص‌کننده کلاس طراحی PSU100L با توپولوژی ورودی تک‌فاز و جریان خروجی نامی 20 آمپر.
• 1LB00: تعیین‌کننده سری اقتصادی و بهینه شده Lite با عملکردهای پایه و صنعتی فاقد اینترفیس‌های مخابراتی پیشرفته.

استفاده از تجهیز اصلی با این مشخصه فنی، تضمین‌کننده تطابق کامل منحنی‌های رفتار بار و استانداردهای الکترومغناطیسی (EMC) در زمان اورهال سیستم است.



• مشخصات فنی و پارامترهای نامی الکتریکی

در سطوح توان بالا نزدیک به نیم کیلووات، پارامترهای جزئی ترانزیستورهای قدرت و فیلترهای ورودی نقش مستقیمی در پایداری کل تابلو ایفا می‌کنند:

• مشخصات سمت ورودی (Input Specifications)

• نوع تغذیه ورودی: تک‌فاز AC با اتصال ترمینال‌های L1، N و PE.
• انتخاب رنج ولتاژ: دارای سوئیچ تغییر رنج دستی جهت کارکرد در بستر 120VAC (محدوده 85 تا 132 ولت) یا 230VAC (محدوده 187 تا 264 ولت).
• فرکانس شبکه: 50/60 هرتز (محدوده تحمل فرکانسی 47 تا 63 هرتز).
• جریان ورودی نامی: حدود 9 آمپر در ولتاژ 120VAC و 4 آمپر در ولتاژ 230VAC در شرایط بار کامل خروجی.
• جریان هجومی استارت (Inrush Current): محدود شده در حداکثر 65 آمپر با زمان افت میلی‌ثانیه‌ای جهت جلوگیری از تریپ ناخواسته فیوزهای مینیاتوری بالادست تابلو.



• مشخصات سمت خروجی (Output Specifications)

• ولتاژ نامی خروجی: 24 VDC تثبیت‌شده با دقت رگولاسیون عالی کلیدزنی (کمتر از 1% تلرانس بار).
• محدوده تنظیم ولتاژ: قابل تغییر و کالیبراسیون از 22.8 تا 26.4 VDC به وسیله پتانسیومتر یک‌پارچه جلوی بدنه.
• جریان نامی خروجی: 20 A مداوم (بدون افت ظرفیت تا دمای محیطی 45 درجه سانتی‌گراد).
• ریپل و نویز (Ripple & Noise): کمتر از 150 mV p-p در پهنای باند فرکانسی 20 مگاهرتز.
• حفاظت در برابر ولتاژهای برگشتی (Overvoltage Protection): تا حداکثر محدوده ایمن 33 ولت دی‌سی جهت دفع اثر بازگشت انرژی از بارهای سلفی.



• چالش‌های حرارتی و الزامات نصب فیزیکی در توان 480 وات

با داشتن راندمان الکتریکی بالا در حدود 89%، اتلاف حرارتی این دستگاه در بار کامل به مقدار قابل توجهی می‌رسد:

Ploss = Pin − Pout = 480 W / 0.89 − 480 W ≈ 59.3 W

حدود 60 وات توان حرارتی باید از بدنه فلزی و شیارهای تهویه این پاور بدون نیاز به فن فعال (فقط با مکانیسم جریان همرفت طبیعی یا Natural Convection) دفع شود. بنابراین، عدم رعایت الزامات زیر منجر به فعال شدن زودرس سنسور حرارتی داخلی و قطع خروجی (Over-temperature shutdown) خواهد شد:

• حفظ فواصل عمودی: حداقل 50 میلی‌متر فضای خالی در قسمت بالا و پایین منبع تغذیه روی ریل DIN جهت عبور ستون هوای خنک الزامی است.
• مجاورت با سایر قطعات: حداقل فاصله جانبی 20 میلی‌متر از تجهیزاتی که خود تولیدکننده حرارت هستند (مانند اینورترهای فرکانسی، کنتاکتورهای بزرگ یا مقاومت‌های ترمز) شدیداً توصیه می‌شود.
• دِریتینگ حرارتی (Thermal Derating): از دمای محیطی 45 درجه سانتی‌گراد تا 60 درجه سانتی‌گراد، ظرفیت خروجی جریان دستگاه به صورت خطی کاهش می‌یابد. در دمای 60 درجه، ظرفیت مطمئن جریان خروجی تا حدود 50% کاهش یافته و دستگاه نباید برای بارهای بالای 10 آمپر تحت این دما طراحی شود.



• سناریوهای کاربردی و آرایش مصرف‌کننده‌ها

جریان بالای 20 آمپر مدل 6EP1336-1LB00، آن را برای تغذیه طیف وسیعی از بارهای سنگین در پروژه‌های اتوماسیون صنعتی ایده آل می‌کند:

• بارهای بزرگ موتوری و سلفی

ترمزهای الکترومغناطیسی کلاچ‌ها، شیرهای برقی هیدرولیک پرمصرف، و سرو موتورهای موقعیت‌دهی کوچک 24 ولت که در لحظه استارت جریان بالایی می‌کشند، با تکیه بر ذخیره خازنی قدرتمند خروجی این منبع تغذیه به راحتی راه‌اندازی می‌شوند.

• شاسی‌ها و فریم‌های توزیع شده I/O

در پروژه‌های مانیتورینگ متمرکز یا صنایع فولاد و سیمان، خطوط تولید دارای رک‌های متعدد و کارت‌های ورودی/خروجی زیادی هستند. جریان بالای 20 آمپری این پاور زیمنس توانایی تغذیه هم‌زمان چندین رک توزیع‌شده ET 200SP یا ET 200MP به همراه سنسورهای ابزار دقیق متصل به آن‌ها را داراست.



• الزامات مهندسی در توزیع جریان و حفاظت شاخه‌ای (Branch Protection)

استفاده مستقیم از خروجی 20 آمپر بدون تفکیک و فیوزگذاری انفرادی، خطای بزرگی در طراحی سیستم‌های ایمن است. در صورت بروز اتصال کوتاه در کابل یک سنسور کوچک با سطح مقطع 0.5 میلی‌متر مربع، جریان اتصال کوتاه بسیار بالایی از کابل عبور می‌کند که منجر به ذوب شدن روکش سیم و آسیب به داکت‌های تابلو برق پیش از عملکرد رله‌های قطع منبع می‌شود.

• انتخاب صحیح کابل‌کشی خروجی

برای خروجی اصلی این منبع تغذیه که جریان 20 آمپر را حمل می‌کند، باید از کابل‌های مسی با سطح مقطع حداقل 4 میلی‌متر مربع (AWG 12) یا ترجیحاً 6 میلی‌متر مربع (AWG 10) برای فواصل طولانی‌تر استفاده کرد تا افت ولتاژ در مسیر توزیع به کمترین میزان ممکن برسد.

• بکارگیری ماژول‌های الکترونیکی گزینش‌گر (Selectivity Modules)

بهترین راهکار مهندسی برای مدیریت جریان خروجی این پاور، اتصال آن به ورودی یک ماژول گزینش‌گر چهارکاناله زیمنس نظیر SITOP SEL1200 یا PSE200U است. این چینش مزایای زیر را فراهم می‌کند:

• تقسیم جریان 20 آمپر به کانال‌های حفاظتی مستقل (مثلاً 4 کانال 5 آمپری یا کانال‌های متغیر).
• قطع آنی کانال معیوب در صورت بروز اضافه جریان لحظه‌ای، بدون افت ولتاژ روی باس اصلی و ریست شدن PLCها یا سنسورهای کنترلی متصل به کانال‌های دیگر.
• امکان استفاده از کابل‌های نازک‌تر برای سیم‌کشی‌های داخلی فیلد به دلیل محدود شدن جریان شاخه‌ها.



سوالات متداول (FAQ)

• آیا می‌توان ولتاژ خروجی این پاور را برای کاربری‌های خاص تغییر داد؟

بله، ولتاژ خروجی این مدل توسط پتانسیومتر یک‌پارچه پنل جلویی در محدوده 22.8 تا 26.4 ولت دی‌سی قابل کالیبره شدن است تا هرگونه افت ولتاژ در مسیرهای طولانی سیم‌کشی جبران شود.

• آیا برای ورودی این پاور 20 آمپری نیاز به نصب فیوز مینیاتوری خارجی است؟

بله، با وجود اینکه دستگاه دارای فیوزهای حفاظتی داخلی است، توصیه می‌شود جهت حفاظت خط تغذیه ورودی در تابلو برق، از یک فیوز مینیاتوری تک‌پل کلاس C با جریان نامی 10 یا 16 آمپر استفاده شود.

• رفتار منبع تغذیه 6EP1336-1LB00 در زمان بروز اتصال کوتاه چگونه است؟

این پاور در صورت بروز اتصال کوتاه کامل، جریان خروجی را محدود کرده و وارد وضعیت قطع و وصل دوره‌ای (Hiccup Mode) می‌شود. پس از برطرف شدن خطای اتصال کوتاه در خروجی، پاور به طور خودکار به سیکل کاری نرمال برمی‌گردد.

• آیا می‌توانیم خروجی دو منبع تغذیه 20 آمپر Lite را برای دستیابی به 40 آمپر موازی کنیم؟

خیر، منابع سری SITOP Lite قابلیت توزیع متوازن بار (Load Sharing) در اتصالات موازی مستقیم را ندارند. برای کاربردهای موازی‌سازی و دسترسی به آمپراژهای بالاتر یا سیستم‌های افزونه (Redundant)، استفاده از خانواده‌های SITOP PSU8200 یا PSU4200 به همراه ماژول‌های افزونگی (Redundancy Modules) زیمنس الزامی است.
