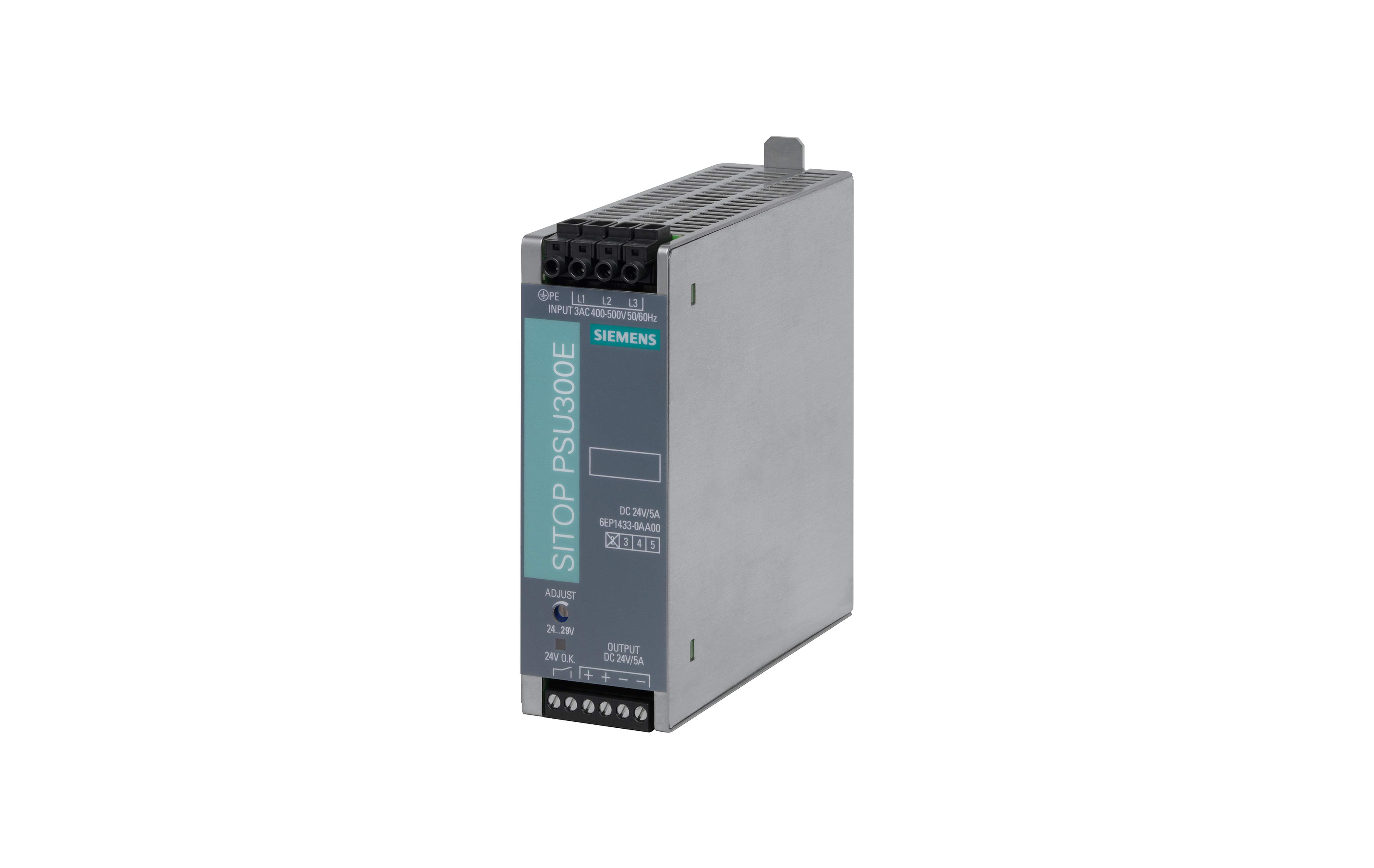

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU300E 24V/5 A با کد فنی 6EP1433-0AA00

منبع تغذیه تثبیت‌شده SITOP PSU300E

 ورودی: سه‌فاز ۵۰۰-۴۰۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۵ آمپر



• تحلیل تخصصی منبع تغذیه Siemens SITOP PSU300E 24V/5A

کد فنی: 6EP1433-0AA00

منبع تغذیه SITOP PSU300E/3AC/24VDC/5A با کد فنی 6EP1433-0AA00 یک منبع تغذیه تثبیت‌شده صنعتی از خانواده SITOP است که برای تأمین 24 ولت DC با جریان 5 آمپر از ورودی سه‌فاز 400 تا 500 ولت AC طراحی شده است. این یعنی با یک PSU سه‌فاز طرف هستیم که دقیقا برای تابلوهای صنعتی، ماشین‌آلات اتوماسیون، سیستم‌های کنترل پیوسته و بارهای 24 ولتی قابل اعتماد ساخته شده است.

مزیت اصلی این کلاس از منابع تغذیه، هم در پایداری توان خروجی و هم در کاهش بار روی یک فاز منفرد نهفته است. وقتی ورودی از سه‌فاز تأمین می‌شود، توزیع انرژی متوازن‌تر است، افت‌های لحظه‌ای کمتر حس می‌شوند و در کاربردهای صنعتی سنگین، سیستم رفتار تمیزتر و حرفه‌ای‌تری دارد.



هویت فنی و جایگاه محصول در خانواده SITOP

• مشخصات پایه

طبق دیتاشیت رسمی زیمنس، این مدل دارای ویژگی‌های زیر است:

• نام محصول: SITOP PSU300E/3AC/24VDC/5A
• کد فنی: 6EP1433-0AA00
• ورودی: سه‌فاز AC
• بازه ورودی: 400 تا 500 ولت AC
• خروجی نامی: 24 ولت DC
• جریان خروجی: 5 آمپر
• توان خروجی: 120 وات
• ولتاژ قابل تنظیم خروجی: 24 تا 29 ولت
• راندمان: 90٪
• ریپل باقیمانده: تا 150mV، مقدار معمول 35mV
• دمای کاری: 0 تا 60 درجه سانتی‌گراد
• ابعاد: 42 × 125 × 125 میلی‌متر
• وزن خالص: 0.6 کیلوگرم

این اعداد به‌خوبی نشان می‌دهند که PSU300E یک مدل جمع‌وجور اما جدی برای سیستم‌های صنعتی 24 ولت است. در واقع، این منبع تغذیه برای زمانی مناسب است که شما به یک 24V DC پایدار نیاز دارید اما نمی‌خواهید یا نمی‌توانید بار را از یک ورودی تک‌فاز تغذیه کنید.



چرا ورودی سه‌فاز 400 تا 500 ولت اهمیت دارد؟

• مزیت مهندسی ورودی سه‌فاز

وقتی منبع تغذیه از سه‌فاز 400–500VAC کار می‌کند، چند مزیت عملی به‌دست می‌آید:

• توزیع بهتر بار ورودی بین فازها
• کاهش جریان روی هر فاز نسبت به مدل‌های تک‌فاز
• مناسب برای تابلوهای صنعتی با دسترسی به برق سه‌فاز
• عملکرد پایدارتر در پروژه‌های با توان بالاتر و سیکل کاری مداوم
• کاهش تنش روی شبکه تغذیه در مقایسه با مصرف متمرکز از یک فاز

• در عمل یعنی چه؟

اگر تابلو شما از قبل سه‌فاز در اختیار دارد، استفاده از PSU300E منطقی‌تر از تبدیل سه‌فاز به تک‌فاز و سپس تغذیه یک PSU تک‌فاز است. در چنین سناریویی، معماری سیستم تمیزتر، مهندسی‌شده‌تر و به‌خصوص از دید EMC و مدیریت توان، حرفه‌ای‌تر خواهد بود.



خروجی 24 ولت DC با 5 آمپر؛ چرا هنوز استاندارد طلایی صنعت است؟

• نقش 24V در اتوماسیون

24 ولت DC هنوز هم یکی از اصلی‌ترین سطوح ولتاژ در صنعت است، چون برای بسیاری از تجهیزات مناسب، ایمن و استاندارد است:

• PLCها
• ماژول‌های I/O
• سنسورها
• رله‌ها
• کنتاکتورها با کویل DC
• شیرهای برقی
• تجهیزات کنترلی و مانیتورینگ

• مزیت 5 آمپر

جریان 5A برای بسیاری از تابلوهای متوسط کافی است، به‌خصوص اگر بارها به‌صورت هوشمندانه طراحی شده باشند. توان 120 وات یعنی این PSU برای یک ریل 24 ولتی سبک تا متوسط بسیار مناسب است.

• نکته مهم

اگر بارهای القایی، پالس‌دار یا دارای جریان هجومی زیاد دارید، طراحی باید با حاشیه ایمنی انجام شود. منبع تغذیه 5 آمپری نباید دقیقا تا لبه توان نامی کار کند؛ بهتر است 15 تا 25 درصد رزرو توان در نظر گرفته شود.



قابلیت تنظیم ولتاژ خروجی از 24 تا 29 ولت

• چرا این بازه مهم است؟

بسیاری از کاربران فقط به عدد 24V نگاه می‌کنند، اما در سیستم‌های صنعتی، امکان تنظیم خروجی بسیار ارزشمند است. در این مدل، خروجی از 24 تا 29 ولت قابل تنظیم است.

• کاربردهای واقعی این قابلیت

• جبران افت ولتاژ در مسیرهای طولانی کابل
• تنظیم سطح ولتاژ برای بارهای حساس
• تطبیق با ورودی تجهیزات پایین‌دست
• افزایش حاشیه عملکرد در بارهای دور از منبع

• هشدار مهندسی

بالا بردن ولتاژ خروجی باید با دقت انجام شود. اگر تجهیزات پایین‌دست فقط برای 24V نامی طراحی شده‌اند، تنظیم ولتاژ نزدیک 29V می‌تواند فشار حرارتی و الکتریکی ایجاد کند. پس این قابلیت باید بر اساس طراحی سیستم استفاده شود، نه صرفاً برای “قوی‌تر کردن” خروجی.



راندمان 90٪ و تحلیل تلفات

• راندمان یعنی چه؟

راندمان 90٪ برای یک منبع تغذیه صنعتی سه‌فاز 24V در این رده عددی خوب و قابل قبول است. یعنی از 120 وات خروجی، حدود 10 درصد به‌صورت گرما تلف می‌شود.

• محاسبه ذهنی ساده

در بار نامی:

• توان خروجی: 120W
• تلفات تقریبی: 12W

این 12 وات شاید کم به‌نظر برسد، اما در تابلوهای فشرده، همین مقدار هم در طول زمان روی دمای داخلی اثر دارد.

• اثرات راندمان

• دمای کمتر قطعات داخلی
• افزایش طول عمر خازن‌ها
• کاهش فشار روی فن یا تهویه تابلو
• پایداری بهتر در کارکرد طولانی‌مدت



ریپل باقیمانده، کیفیت DC و حساسیت بار

• مشخصه ریپل

طبق دیتاشیت:

• ریپل حداکثر: 150mV
• ریپل معمول: 35mV

• چرا این عدد مهم است؟

ریپل پایین نشان می‌دهد خروجی DC تا چه اندازه تمیز است. این موضوع در بارهای حساس مثل:

• ماژول‌های اندازه‌گیری
• کنترلرهای حساس
• مدارات الکترونیکی دقیق
• تجهیزات ارتباطی

اهمیت بالایی دارد.

• تفسیر صنعتی

ریپل 35mV معمولی، نشان‌دهنده کیفیت خوب خروجی است. مقدار 150mV هم سقف بدترین حالت است و باید در طراحی بارهای حساس لحاظ شود. اگر سیستم شما بسیار noise-sensitive است، در انتهای خط ممکن است به فیلتر یا توزیع مناسب‌تر نیاز داشته باشید.



جریان هجومی، جریان ورودی و ملاحظات حفاظتی

• اعداد کلیدی

• جریان ورودی در 400V: 0.36A
• جریان ورودی در 500V: 0.29A
• جریان هجومی: حداکثر 15A در 25 درجه سانتی‌گراد

• اهمیت این داده‌ها

جریان هجومی تعیین می‌کند که در لحظه روشن شدن، چه تنشی به شبکه و تجهیزات حفاظتی وارد می‌شود. اگر چند PSU هم‌زمان روشن شوند، انتخاب فیوز، MCB و هماهنگی حفاظتی بسیار مهم می‌شود.

• توصیه عملی

• حفاظت ورودی را با درنظر گرفتن inrush طراحی کنید
• اگر چندین PSU روی یک تابلو دارید، توالی روشن‌شدن را بررسی کنید
• از کابل‌کشی و ترمینال‌های مناسب برای سه‌فاز استفاده کنید



سناریوهای کاربردی مناسب

• موارد استفاده مناسب

• تابلوهای PLC و I/O با تغذیه 24V
• ماشین‌آلات صنعتی با دسترسی به برق سه‌فاز
• سیستم‌های کنترلی پیوسته
• پروژه‌های OEM
• تابلوهای اتوماسیون با نیاز به تغذیه پایدار و کم‌نویز
• بارهای 24V با توان متوسط

• چرا این مدل خوب است؟

چون بین توان کافی، ابعاد فشرده، ورودی سه‌فاز و کیفیت خروجی یک توازن بسیار خوب برقرار می‌کند. این مدل برای پروژه‌هایی مناسب است که از همان ابتدا با نگاه صنعتی طراحی شده‌اند، نه پروژه‌های موقت یا آزمایشگاهی.



 نکات نصب و بهره‌برداری

• توصیه‌های اجرایی

• تهویه تابلو را برای کار در دمای محیط تا 60°C بررسی کنید.
• در صورت استفاده نزدیک به توان نامی، رزرو حرارتی در نظر بگیرید.
• ولتاژ خروجی را متناسب با طول کابل و نوع بار تنظیم کنید.
• در تابلوهای چندمنبعی، هماهنگی حفاظتی و مسیر بازگشت جریان را دقیق طراحی کنید.
• به علت سه‌فاز بودن ورودی، سیم‌کشی و حفاظت بالادستی باید اصولی انجام شود.

• نگاه مهندسی

این PSU را نباید فقط “یک پاور 24 ولت” دید. در واقع، این یک بلوک تغذیه صنعتی برای معماری‌های جدی است؛ جایی که پایداری ولتاژ، رفتار سه‌فاز، و قابلیت اطمینان بلندمدت اهمیت دارند.



سوالات متداول

• آیا SITOP PSU300E 6EP1433-0AA00 برای PLC مناسب است؟

بله، به‌ویژه برای تابلوهای PLC با ورودی سه‌فاز و بار 24 ولت DC.

• آیا می‌توان ولتاژ خروجی را تغییر داد؟

بله، خروجی در بازه 24 تا 29 ولت قابل تنظیم است.

• آیا این مدل برای بارهای حساس به نویز مناسب است؟

بله، به‌دلیل ریپل پایین و طراحی صنعتی SITOP، برای بسیاری از بارهای حساس مناسب است.

• آیا این منبع تغذیه تک‌فاز است؟

خیر، ورودی آن سه‌فاز 400 تا 500 ولت AC است.

• آیا 5 آمپر برای همه تابلوها کافی است؟

خیر، باید مجموع جریان مصرفی بارها محاسبه شود و حاشیه ایمنی در نظر گرفته شود.
