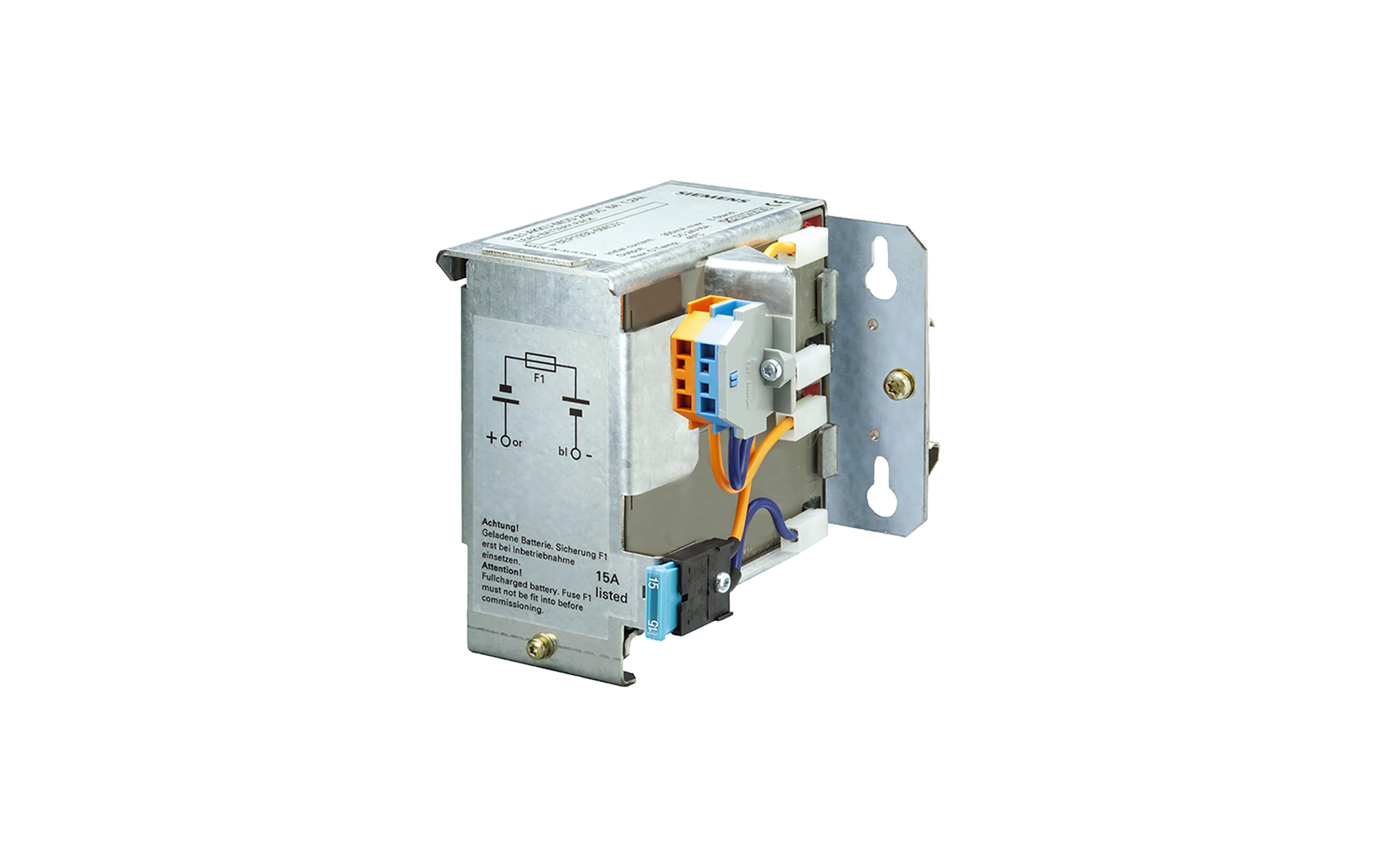

معرفی و بررسی فنی ماژول باتری SITOP زیمنس SITOP battery module 24 V/1.2 Ah با کد فنی 6EP1935-6MC01

ماژول باتری SITOP

۲۴ ولت DC

ظرفیت ۱/۲ آمپر ساعت

با باتری‌های سربی برای ماژول (SITOP DC UPS) ۶ آمپر



• ماژول باتری زیمنس SITOP 6EP1935-6MC01؛ کالبدشکافی فنی باتری 24V / 1.2Ah برای SITOP DC UPS 6A

ماژول باتری 6EP1935-6MC01 از خانواده SITOP battery module یکی از جمع‌وجورترین و در عین حال بسیار مهم‌ترین اجزای پشتیبان‌گیری در سیستم‌های 24 ولت DC زیمنس است. این ماژول برای سناریوهایی طراحی شده که در آن‌ها، هدف نه تأمین انرژی طولانی‌مدت، بلکه تثبیت فرآیند، جلوگیری از افت ناگهانی کنترل، و اجرای shutdown امن در بازه‌ای کوتاه اما حیاتی است. در یک نگاه، این قطعه کوچک، ستون پایداری بسیاری از تابلوهای اتوماسیون است.

از نظر کاربردی، این ماژول برای SITOP DC UPS با جریان 6 آمپر در نظر گرفته شده و با باتری‌های سربی sealed و maintenance-free کار می‌کند. ظرفیت 1.2 Ah نشان می‌دهد که با یک ماژول فشرده، سبک و اقتصادی طرف هستیم که برای بارهای سبک تا متوسط، مخصوصاً در سیستم‌های PLC و I/O، بسیار منطقی است. اما ارزش واقعی این محصول در عدد ظرفیت خلاصه نمی‌شود؛ بلکه در رفتار شارژ، محدودیت‌های دمایی، حفاظت داخلی، و قابلیت اطمینان در سرویس صنعتی نهفته است.



• هویت محصول و جایگاه آن در سبد SITOP

مشخصات شناسایی

• MLFB: 6EP1935-6MC01
• نام محصول: SITOP battery module
• ولتاژ نامی: 24 V DC
• ظرفیت: 1.2 Ah
• نوع باتری: سربی sealed، بدون نیاز به نگهداری
• کاربری: باتری برای SITOP DC UPS module 6 A

این ماژول یک باتری مستقل عمومی نیست؛ بلکه یک ماژول اختصاصی برای اکوسیستم SITOP است. همین نکته در طراحی صنعتی مهم است، چون هماهنگی بین شارژر، پروفایل ولتاژ، محدودیت جریان، و مدار قطع/وصل داخل UPS مستقیماً روی عمر باتری و قابلیت اتکای سیستم اثر می‌گذارد.



مشخصات الکتریکی و رفتار عملکردی

• پارامترهای کلیدی

• حداکثر جریان شارژ: 0.3 A
• حداکثر جریان بافر خروجی: 3.6 A
• جریان پیک: 7.5 A
• فیوز باتری: 7.5 A / 32 V
• حفاظت: فیوز تیغه‌ای solid-state با holder

حداکثر جریان شارژ 0.3 آمپر یک نشانه مهم است: این باتری برای شارژ آرام و کنترل‌شده طراحی شده، نه شارژ سریع. در نتیجه، در سیستم‌های واقعی، اگر پس از قطعی برق باتری به‌طور کامل تخلیه شده باشد، زمان بازگشت به شارژ کامل باید با این محدودیت دیده شود. این رفتار به‌طور مستقیم در برنامه‌ریزی availability سیستم اثر دارد.

از سوی دیگر، جریان بافر 3.6A و پیک 7.5A نشان می‌دهند که این ماژول قادر است برای مدت کوتاه بارهای لحظه‌ای را نیز تحمل کند؛ اما نباید آن را برای بارهای پرمصرف یا زمان‌های پشتیبانی طولانی‌مدت انتخاب کرد. اینجا دقت مهندسی اهمیت پیدا می‌کند: ظرفیت اسمی 1.2Ah لزوماً به‌معنای 1.2Ah قابل‌استفاده در همه شرایط نیست، چون جریان دشارژ، دما، و عمر باتری در ظرفیت مؤثر نقش دارند.



ابعاد مکانیکی، نصب و ارگونومی تابلو

• مشخصات مکانیکی

• ابعاد بدنه: 96 × 106 × 108 mm
• عرض نصب: 116 mm
• ارتفاع نصب: 126 mm
• وزن تقریبی: 1.8 kg
• درجه حفاظت: IP00
• کلاس حفاظتی: Class III
• نصب: روی ریل DIN EN 60715 یا با M4 keyhole mounting

از دید طراح تابلو، این ابعاد یک مزیت مهم است. در تابلوهای فشرده که فضای داخلی به‌شدت محدود است، ماژولی با عرض نصب 116 میلی‌متر بسیار ارزشمند محسوب می‌شود. وزن 1.8 کیلوگرم نیز برای نصب روی ریل استاندارد قابل‌قبول است، اما باید در طراحی مکانیکی تابلو، لرزش، جای‌گذاری مجاور تجهیزات گرمازا، و دسترسی برای سرویس دوره‌ای لحاظ شود.

• نکات نصب

• باتری را در کنار منابع حرارتی مستقیم نصب نکنید.
• مسیر تهویه تابلو را باز نگه دارید.
• از سفت‌کردن استاندارد اتصالات مطمئن شوید.
• فاصله مناسب برای سرویس و تعویض دوره‌ای در نظر بگیرید.



استانداردها، تاییدیه‌ها و الزامات ایمنی

• تاییدیه‌های صنعتی

• CE
• cURus Recognized
• UL 1778
• CSA C22.2 No. 107.1
• UL file: E219627

این تاییدیه‌ها اهمیت زیادی دارند، چون نشان می‌دهند ماژول برای کاربرد در محیط‌های صنعتی و در چارچوب استانداردهای شناخته‌شده ایمنی و UPS طراحی شده است. به‌ویژه تطابق با UL 1778 برای بسیاری از پروژه‌های بین‌المللی، یک شاخص مهم اعتبار فنی محسوب می‌شود.

• الزامات بهره‌برداری ایمن

• ذخیره‌سازی در حالت fully charged
• ترجیحاً در بازه دمایی 0 تا +20°C
• تهویه مناسب در محل نصب
• دوری از منابع جرقه یا شعله باز
• رعایت الزامات DIN/VDE و به‌خصوص EN 50272-2 / VDE 0510 Part 2

در باتری‌های سربی sealed، اگرچه نگهداری مایع یا سرویس الکترولیت مطرح نیست، اما گازدهی، دمای محیط، و پروفایل شارژ همچنان عوامل تعیین‌کننده عمر و ایمنی هستند. این‌جاست که رعایت استانداردهای تهویه و دمایی به یک ضرورت عملیاتی تبدیل می‌شود، نه فقط یک توصیه کاتالوگی.



دما، شارژ و عمر سرویس

• ولتاژ پایان شارژ توصیه‌شده بر حسب دما

• 10°C: 27.8 V DC
• 20°C: 27.3 V DC
• 30°C: 26.8 V DC
• 40°C: 26.6 V DC
• 50°C: 26.3 V DC

این جدول، قلب طراحی عملیاتی ماژول است. اگر سیستم در دمای بالا کار کند و جبران دمایی انجام نشود، باتری به‌سرعت وارد تنش overcharge می‌شود. در مقابل، اگر دما پایین باشد و ولتاژ به‌اندازه کافی بالا نرود، شارژ کامل اتفاق نمی‌افتد و ظرفیت واقعی کاهش می‌یابد.

• عمر سرویس تقریبی

• 20°C: حدود 4 سال
• 25°C: حدود 3.5 سال در اطلاعات مرجع تکمیلی
• 30°C: حدود 2 سال
• 40°C: حدود 1 سال
• 50°C: حدود 0.5 سال

این اعداد یک پیام مهندسی روشن دارند: دما دشمن خاموش باتری سربی است. بنابراین، اگر این ماژول در یک تابلو صنعتی با تهویه ضعیف و دمای بالا نصب شود، حتی ظرفیت کوچک 1.2Ah هم نمی‌تواند عمر اقتصادی مناسبی ایجاد کند. در عوض، در تابلوهای کنترل تمیز، خنک و با load profile کوتاه، این باتری بسیار کارآمد خواهد بود.

• خودتخلیه و افت ظرفیت

• خودتخلیه تقریبی: حدود 3% در ماه در 20°C

این مقدار برای برنامه‌ریزی انبارش و spare part management بسیار مهم است. یعنی اگر باتری برای مدت طولانی در انبار بماند، حتماً باید با شرایط شارژ و دمای مناسب نگهداری شود تا ظرفیت مفید آن افت نکند.



سناریوهای کاربردی واقعی

• این ماژول برای چه سیستم‌هایی مناسب است؟

• PLCهای فشرده
• ماژول‌های I/O
• HMIهای کوچک
• شبکه‌های صنعتی سبک
• سیستم‌های ثبت داده کوتاه‌مدت
• shutdown امن کنترلرها

• چه زمانی انتخاب خوبی است؟

وقتی:

• بار DC سیستم پایین تا متوسط است
• زمان پشتیبانی موردنیاز کوتاه است
• فضای تابلو محدود است
• هزینه و ابعاد باید بهینه شوند
• هدف اصلی، safe shutdown است نه autonomy طولانی

• چه زمانی مناسب نیست؟

وقتی:

• زمان بافر طولانی می‌خواهید
• بار مصرفی بالاتر از 3.6A در حالت بافر است
• دمای محیط بالا و پایدار است
• نیاز به runtime چند ده دقیقه‌ای دارید



• جمع‌بندی مهندسی

ماژول 6EP1935-6MC01 را باید یک باتری تخصصی و دقیق برای DC UPSهای 6 آمپر SITOP دانست؛ نه محصولی عمومی و نه راهکاری برای بارهای سنگین. مزیت اصلی آن در ابعاد فشرده، شارژ کنترل‌شده، سازگاری کامل با اکوسیستم SITOP، و رفتار قابل پیش‌بینی در سناریوهای قطع برق کوتاه است. اگر طراحی شما حول PLC، I/O و shutdown امن می‌چرخد، این مدل یکی از انتخاب‌های بسیار مهندسی‌شده و قابل اعتماد است.

در مقابل، اگر پروژه شما به backup time طولانی، بار بالا یا محیط سخت حرارتی نیاز دارد، باید سراغ ظرفیت‌های بالاتر بروید. در نتیجه، انتخاب این ماژول نه یک انتخاب تصادفی، بلکه یک تصمیم دقیق مبتنی بر profile بار، دمای محیط، و philosophy حفاظتی سیستم است.



FAQ

• آیا 6EP1935-6MC01 یک منبع تغذیه است؟

خیر، این یک battery module برای SITOP DC UPS 6A است، نه PSU مستقل.

• ظرفیت نامی آن چقدر است؟

1.2 Ah در 24 V DC.

• حداکثر جریان شارژ چقدر است؟

0.3 A.

• آیا باتری نیاز به سرویس دوره‌ای الکترولیت دارد؟

خیر، باتری sealed lead-acid و maintenance-free است.

• برای چه کاربردی بهترین گزینه است؟

برای بافرینگ کوتاه، shutdown امن، و تابلوهای فشرده صنعتی.

• عمر سرویس آن در دمای 20 درجه چقدر است؟

حدود 4 سال.
