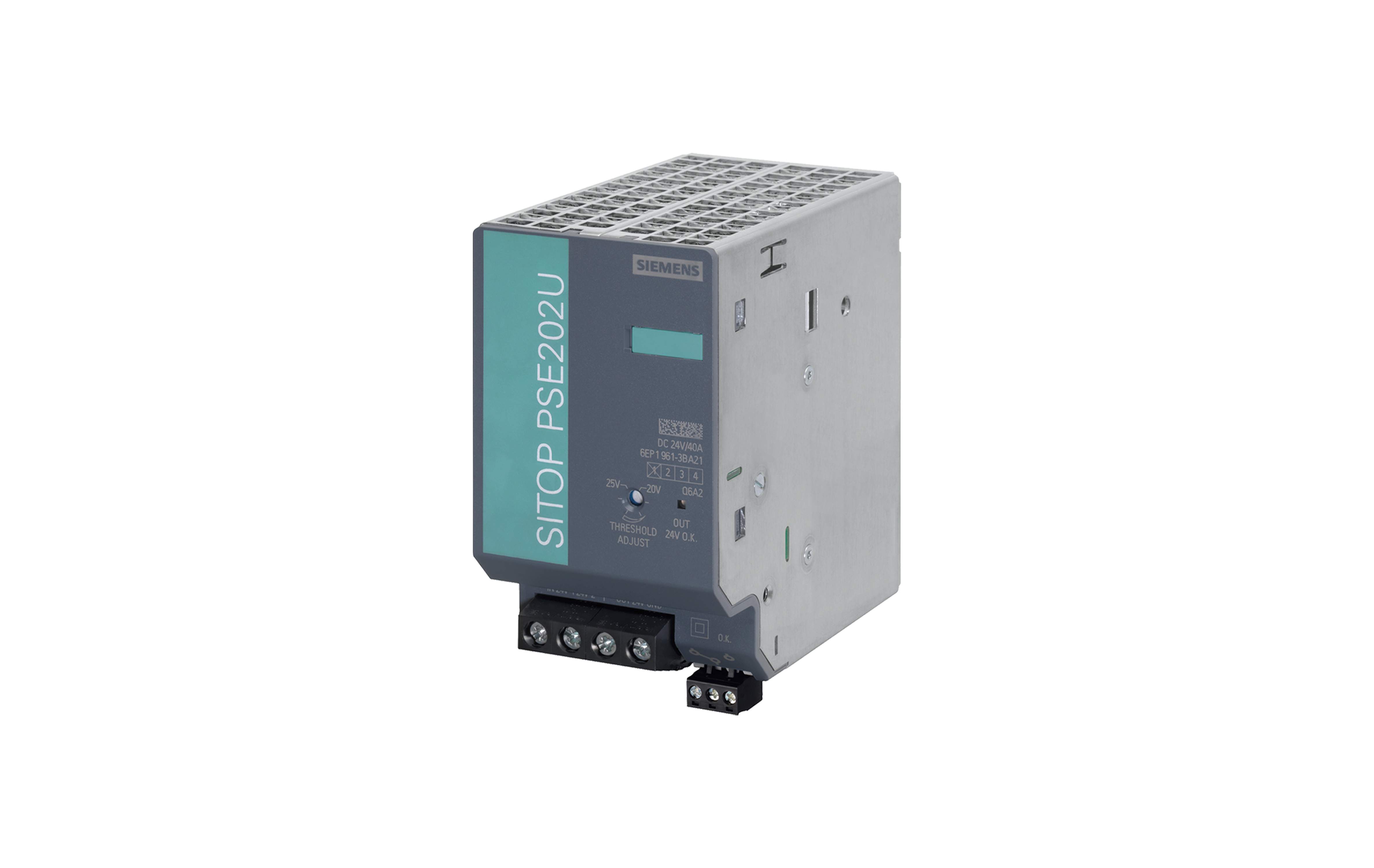

معرفی و بررسی فنی ماژول ریداندانسی زیمنس SITOP PSE202U با کد فنی 6EP1961-3BA21

ماژول ریداندانسی

ورودی/خروجی: ۲۴ ولت (DC) ۴۰ آمپر

مناسب برای جداسازی دو منبع تغذیه SITOP با حداکثر جریان خروجی ۲۰ آمپر

• بررسی فنی ماژول ریداندانسی SITOP PSE202U زیمنس (6EP1961-3BA21)

در سیستم‌های اتوماسیون صنعتی مدرن، قابلیت اطمینان و دسترسی‌پذیری پیوسته (Availability) به تغذیه ۲۴ ولت دی‌سی قلب تپنده فرایند است. قطع ناگهانی تغذیه در تابلوهای کنترل DCS یا PLCهای سری SIMATIC S7-1500 و S7-1200 می‌تواند فاجعه‌بار باشد. ماژول ریداندانسی SITOP PSE202U با کد فنی اختصاصی 6EP1961-3BA21 راهکاری دقیق و استاندارد از زیمنس برای جداسازی الکتریکی دو منبع تغذیه مجزا است.

این ماژول سخت‌افزاری با ساختار تفکیک دیودی و مدار مانیتورینگ داخلی، یک باس تغذیه پایدار ۴۰ آمپری با بالاترین ضریب ایمنی فراهم می‌کند. در این راهنمای جامع، تمامی زوایای الکتریکی، متالورژی حرارتی، رفتار در خطاهای شبکه و جزئیات مداربندی این قطعه را موشکافی می‌کنیم.

• فلسفه مهندسی ریداندنسی (1+1) و Decoupling در تغذیه DC

اتصال موازی ساده دو منبع تغذیه سوئیچینگ بدون قطعه واسط، خطرات شدید و جبران‌ناپذیری به همراه دارد. در صورت بروز اتصال کوتاه در ترانزیستور سوئیچینگ (MOSFET) یا دیود خروجی یکی از پاورها، باس مشترک مستقیماً زمین شده و کل سیستم خاموش می‌شود.

ماژول 6EP1961-3BA21 با بهره‌گیری از مدار دیودی پرسرعت با افت ولتاژ کنترل‌شده (Decoupling Diodes)، دو مسیر کاملاً ایزوله برای هدایت جریان ورودی به باس مشترک خروجی ایجاد می‌کند.

       +-----------------------+
       |   Power Supply 1      |---+
       |   (24V DC / max. 20A) |   |
       +-----------------------+   |    +-----------------------------+
                                   +--->| Input In1                   |
                                        |   SITOP PSE202U Redundancy  |---> 24V DC / 40A Bus
                                   +--->| Input In2   (6EP1961-3BA21) |     (To Critical Loads)
       +-----------------------+   |    +-----------------------------+
       |   Power Supply 2      |---+                  |
       |   (24V DC / max. 20A) |            [Relay / Signaling Contact]
       +-----------------------+            [Floating Changeover CO]

• مزایای کلیدی ساختار Decoupling اختصاصی

• جلوگیری از فیدبک ولتاژ (Back-Feeding): ایزولاسیون کامل مانع از اعمال ولتاژ منبع سالم به مدار خروجی منبع معیوب می‌شود.
• توزیع بار بهینه یا رزرو گرم (Hot-Standby): امکان کارکرد به صورت تقسیم جریان متوازن (Load Sharing) یا آماده‌به‌کار آنی در زمان افت ولتاژ یکی از خطوط.
• حفاظت در برابر اتصال کوتاه داخلی منبع: زمین شدن خروجی یکی از پاورها کوچک‌ترین افت ولتاژی در سمت بار و خط سالم ایجاد نمی‌کند.

• مشخصات و پارامترهای الکتریکی ماژول 6EP1961-3BA21

طراحی الکتریکی این قطعه برای بارهای پیوسته صنعتی با مشخصات نامی سخت‌گیرانه به شرح زیر مهندسی شده است:

• ولتاژ ورودی نامی (VinV_{in}Vin​): ۲۴ ولت DC با محدوده کاری مجاز ۲۴ تا ۲۸.۸ ولت DC.
• جریان ورودی هر کانال: حداکثر ۲۰ آمپر به ازای هر ورودی (In1In_1In1​ و In2In_2In2​).
• جریان خروجی نامی مجموع (IoutI_{out}Iout​): ۴۰ آمپر مداوم در دمای تا ۶۰ درجه سانتی‌گراد.
• افت ولتاژ دیودی داخلی ($\Delta V$): تقریباً ۰.۵ ولت دی‌سی در بار نامی (Vout=Vin−0.5 VV_{out} = V_{in} - 0.5\,\text{V}Vout​=Vin​−0.5V).
• راندمان الکتریکی (Efficiency): ۹۶.۵ درصد در بار کامل با اتلاف توان نامی حدود ۳۴ وات.
• اتلاف توان در حالت بی‌باری (No-Load Losses): حداکثر ۱.۵ وات.
• طول عمر میانگین بین خرابی‌ها (MTBF): بیش از ۶,۴۷۰,۰۰۰ ساعت در دمای ۴۰ درجه سانتی‌گراد بر اساس استاندارد SN 29500.

• مدار سیگنالینگ هوشمند و پایش خطوط ورودی

یکی از ویژگی‌های متمایز SITOP PSE202U، مدار عیب‌یابی پیوسته وضعیت ولتاژ هر دو کانال ورودی است. این مدار به کمک یک پتانسیومتر چرخشی روی پنل جلویی، امکان تنظیم آستانه ولتاژ بحرانی (Switching Threshold) بین ۲۰ تا ۲۵ ولت DC را به مهندس طراح می‌دهد.

• نحوه عملکرد نشانگرها و کنتاکت خطا

• ال‌ای‌دی سبز (Status OK): هر دو ولتاژ ورودی In1In_1In1​ و In2In_2In2​ بالاتر از آستانه تنظیمی هستند و هر دو منبع در سلامت کامل کار می‌کنند.
• ال‌ای‌دی قرمز (Fault): حداقل یکی از منابع تغذیه قطع شده، دچار افت ولتاژ زیر حد آستانه گشته، یا کابل ورودی آن قطع شده است.
• کنتاکت رله ایزوله (Floating Changeover Contact): رله داخلی با تحمل جریان ۸ آمپر در ۲۴۰ ولت متناوب و ۲۴ ولت مستقیم تعبیه شده است. این کنتاکت مستقیماً به کارت‌های ورودی دیجیتال PLC (مانند کارت DI سری S7-1500 یا ماژول‌های دیجیتال LOGO!) متصل شده و آلارم بی‌درنگ صادر می‌کند.

دستورالعمل نصب مکانیکی، اتلاف حرارتی و دریتینگ (Derating)

ماژول 6EP1961-3BA21 به صورت طبیعی و بر پایه جریان همرفت هوا (Natural Convection) خنک می‌شود. اتلاف توان ۳۴ واتی در بار کامل نیازمند رعایت دقیق فواصل نصب در تابلو برق است.

• الزامات چیدمان در تابلو کنترل

• نصب روی ریل استاندارد: سازگار با ریل‌های DIN استاندارد EN 60715 با ابعاد $35\times 7.5$ یا $35\times 15$ میلی‌متر.
• فواصل مجاز تهویه: رعایت حداقل ۵۰ میلی‌متر فضای خالی در بالا و پایین ماژول الزامی است. فاصله از چپ و راست می‌تواند صفر میلی‌متر (Side-by-Side) باشد.
• منحنی کاهش جریان (Thermal Derating): از دمای منفی ۲۵ تا مثبت ۶۰ درجه سانتی‌گراد، جریان کامل ۴۰ آمپر بدون افت قابل دریافت است. در محدوده دمایی ۶۰ تا ۷۰ درجه سانتی‌گراد، ضریب کاهش بار ۳ درصد به ازای هر کلوین افزایش دما اعمال می‌شود؛ بنابراین در دمای ۷۰ درجه سانتی‌گراد حداکثر جریان نامی خروجی به ۲۸ آمپر محدود خواهد شد.

• جزئیات سیم‌بندی و سایز ترمینال‌ها

• ترمینال‌های ورودی، خروجی و ارت: ترمینال‌های پیچی صنعتی با قابلیت پذیرش سیم‌های افشان و مفتولی با سطح مقطع ۰.۳۳ تا ۱۰ میلی‌متر مربع (AWG 22 تا AWG 8).
• ترمینال‌های رله سیگنالینگ: پیچ‌های مستقل مناسب برای سیم‌های ۰.۵ تا ۲.۵ میلی‌متر مربع.

• سناریوهای کاربردی و سازگاری با معماری اتوماسیون

این ماژول ریداندانسی نقشی کلیدی در خطوط تولید پیوسته و پروژه‌های اتوماسیون حساس ایفا می‌کند:

• تغذیه سیستم‌های ریداندنت S7-1500R/H: ایجاد باس تغذیه مطمئن برای دو عدد CPU ریداندنت و ماژول‌های رابط ET 200SP.
• ایزولاسیون دو منبع تغذیه ۲۰ آمپری SITOP PSU8200 یا PSU6200: ایجاد سیستم تغذیه ریداندنت متقارن برای سنسورها، ترانسمیترهای ابزار دقیق و رله‌های ایمنی.
• صنایع دریایی و کشتیرانی: بهره‌مندی از تاییدیه‌های دریایی DNV و ABS، این قطعه را به انتخابی بی‌رقیب برای سیستم‌های ناوبری، تابلوی کنترل موتورخانه و مانیتورینگ کشتی تبدیل کرده است.
• خطوط روباتیک خودرویی و داروسازی: جلوگیری از ریست شدن کنترلرها ناشی از قطع موقت یکی از فازهای شبکه بالادست.

• استانداردهای ایمنی، EMC و تاییدیه‌های بین‌المللی

ماژول 6EP1961-3BA21 تمامی تاییدیه‌های صنعتی سخت‌گیرانه را پاس کرده است:

• سازگاری الکترومغناطیسی (EMC): نشر امواج بر اساس استاندارد EN 55022 کلاس B و مصونیت در برابر نویزهای صنعتی طبق EN 61000-6-2.
• استانداردهای ایمنی الکتریکی: تاییدیه cULus Listed مطابق استانداردهای UL 508 و CSA C22.2 No. 107.1 تحت شماره پرونده E197259.
• علامت استاندارد اروپا و اوراسیا: دارای نشان‌های رسمی CE و EAC.
• مقاومت در شرایط محیطی: کلاس اقلیمی 3K3 بر اساس IEC 60721 با تحمل رطوبت ۵ تا ۹۵ درصد بدون میعان.

پرسش‌های متداول (FAQ)

• آیا می‌توان دو منبع تغذیه با برندهای متفاوت را با این ماژول موازی کرد؟

بله، ماژول PSE202U یک تفکیک‌کننده فیزیکی مبتنی بر دیود است. هر دو منبع تغذیه استاندارد ۲۴ ولت دی‌سی که جریان خروجی هر کدام حداکثر ۲۰ آمپر باشد، فارغ از برند، قابل تفکیک با این ماژول هستند؛ هرچند استفاده از منابع هماهنگ زیمنس SITOP توصیه می‌شود.

• علت افت ولتاژ ۰/۵ ولتی در خروجی چیست و چگونه جبران می‌شود؟

این افت ولتاژ ناشی از بایاس مستقیم دیودهای قدرتمند دکوپلینگ داخلی ماژول است. برای جبران آن و تضمین رسیدن دقیق ۲۴ ولت به تجهیزات حساس انتهای خط، پتانسیومتر خروجی منابع تغذیه SITOP ورودی را روی ۲۴.۵ ولت تنظیم کنید.

• تفاوت این مدل با ماژول‌های ریداندانسی بر پایه ماسفت (MOSFET) چیست؟

ماژول 6EP1961-3BA21 از دیودهای دکوپلینگ کلاسیک استفاده می‌کند که ساختاری به‌شدت مقاوم در برابر شوک‌های ولتاژی و اضافه جریان گذرا دارد. ماژول‌های ماسفتی اتلاف حرارتی کمتری دارند اما در محیط‌های صنعتی خشن، مدارات دیودی PSE202U پایایی و MTBF فوق‌العاده بالاتری به نمایش می‌گذارند.

• آیا می‌توان به خروجی این ماژول باری بیش از ۴۰ آمپر وصل کرد؟

خیر، حداکثر جریان پیوسته خروجی ماژول ۴۰ آمپر است. در صورت نیاز به توان‌های بالاتر، باید از ماژول‌های آمپراژ بالاتر خانواده SITOP یا تفکیک باس‌بارها در تابلو استفاده کرد.
