معرفی و بررسی فنی سمنبع تغذیه لوگو! زیمنس مدل LOGO!Power 12 V / 4.5 A با کد فنی 6EP3322-6SB00-0AY0

منبع تغذیه stabilized لوگو!

۱۲ ولت / ۴/۵ آمپر،

ورودی: ۱۰۰-۲۴۰ ولت AC

خروجی: ۱۲ ولت DC

۴/۵ آمپر

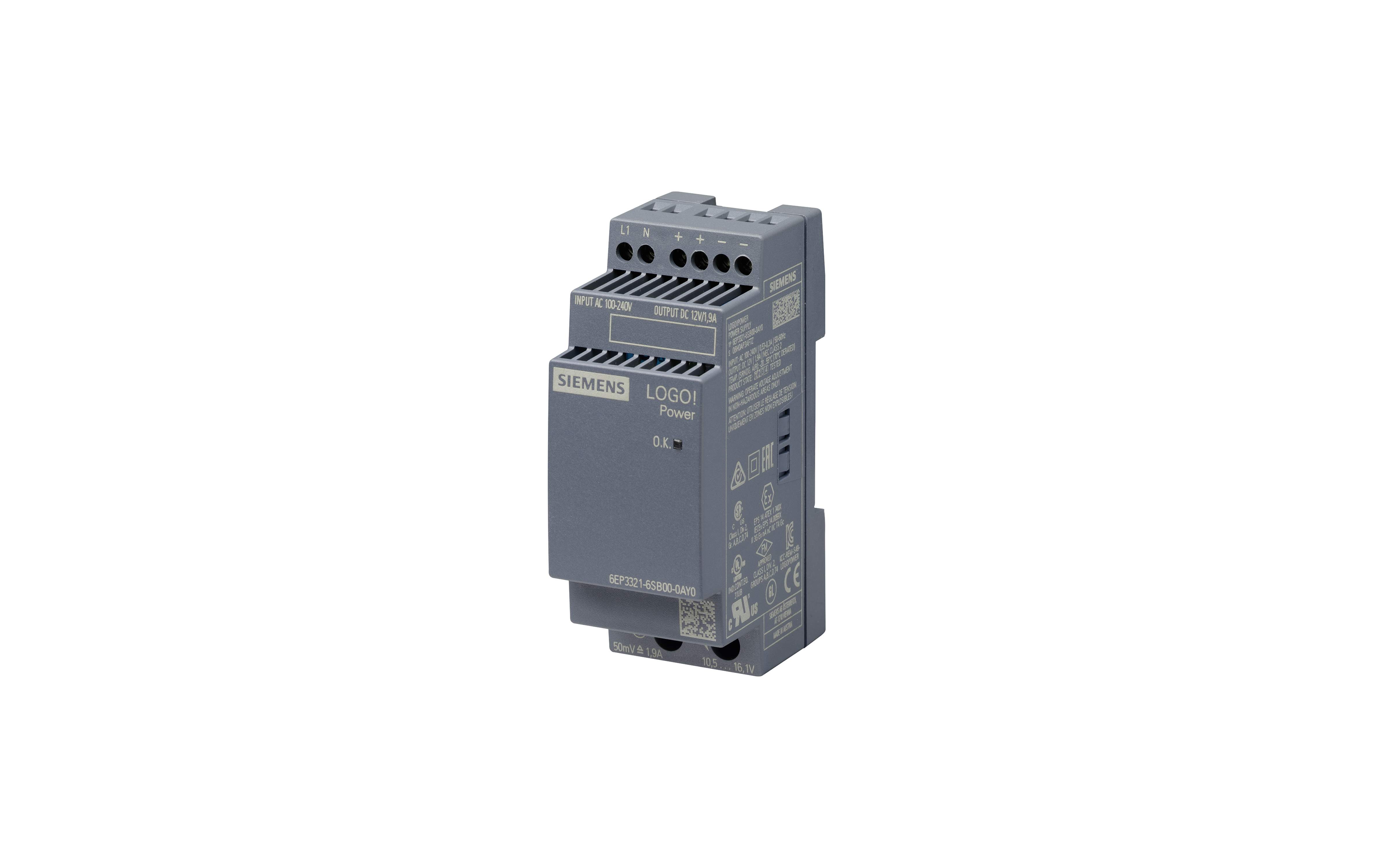

منبع تغذیه Siemens LOGO!Power 12 V / 4.5 A با کد 6EP3322-6SB00-0AY0

• معرفی فنی و جایگاه محصول در خانواده LOGO!Power

منبع تغذیه Siemens LOGO!Power 12 V / 4.5 A با کد فنی 6EP3322-6SB00-0AY0 یک پاور سوئیچینگ صنعتی از نوع stabilized است که برای تأمین توان پایدار 12 ولت DC در پروژه‌های اتوماسیون، کنترل، ابزار دقیق و تجهیزات جانبی LOGO! طراحی شده است. این مدل با جریان خروجی 4.5 آمپر و توان خروجی حدود 54 وات، نسبت به نسخه‌های 0.9A و 1.9A، ظرفیت بسیار بیشتری برای تغذیه بارهای هم‌زمان، بارهای القایی کوچک، ماژول‌های ارتباطی و مجموعه‌ای از سنسورها و عملگرهای 12 ولتی فراهم می‌کند.

در عمل، این محصول در نقطه‌ای از طراحی قرار می‌گیرد که دیگر یک منبع تغذیه صرفاً کمکی نیست، بلکه به یک منبع تغذیه مرکزی برای زیرسیستم‌های 12 ولتی تبدیل می‌شود. اگر بار شما شامل چندین تجهیز جانبی، چراغ سیگنال، رله، دتکتور، ماژول شبکه یا مصرف‌کننده‌های پراکنده باشد، این مدل از نظر جریان‌دهی، حاشیه عملکرد و پایداری حرارتی، انتخاب منطقی‌تری نسبت به نسخه‌های کوچک‌تر است.



مشخصات الکتریکی و تحلیل مهندسی

• ورودی عریض و سازگاری با شبکه‌های صنعتی

بر اساس اطلاعات تأییدشده، این منبع تغذیه برای ورودی 100 تا 240 ولت AC طراحی شده و در خانواده LOGO!Power، پشتیبانی از ورودی DC گسترده نیز معمولاً برای این رده محصول دیده می‌شود. این ویژگی باعث می‌شود دستگاه در محیط‌های صنعتی متداول، تابلوهای کنترلی و زیرساخت‌های برق اضطراری عملکرد قابل اتکایی داشته باشد.

ویژگی‌های ورودی:

• ولتاژ ورودی نامی: 100–240 V AC
• خروجی نامی: 12 V DC
• جریان خروجی نامی: 4.5 A
• توان خروجی تقریبی: 54 W
• ماهیت دستگاه: منبع تغذیه stabilized

این مشخصات به‌وضوح نشان می‌دهد که محصول برای بارهای 12 ولتی با سطح مصرف متوسط تا نسبتاً بالا ساخته شده است. از نظر طراحی تابلو، این یعنی شما می‌توانید چندین بار موازی را بدون افت محسوس ولتاژ تغذیه کنید، به شرط آن‌که جمع جریان‌ها و شرایط راه‌اندازی به‌درستی محاسبه شده باشند.



• محاسبه توان و ظرفیت واقعی

توان خروجی این مدل از رابطه ساده زیر به‌دست می‌آید:

P=V×I=12×4.5=54W

54 وات در کلاس منابع تغذیه فشرده، عدد مهمی است. این ظرفیت اجازه می‌دهد که یک کنترلر LOGO! به همراه چندین سنسور 12 ولتی، چراغ‌های وضعیت، ماژول‌های مخابراتی کوچک و حتی برخی رله‌های کم‌مصرف به‌صورت هم‌زمان تغذیه شوند.



• پایداری ولتاژ و رفتار خروجی

ماهیت stabilized در اینجا یک واژه تزئینی نیست؛ بلکه به این معناست که دستگاه با یک حلقه فیدبک کنترلی، خروجی را در برابر تغییرات ورودی و بار تا حد زیادی پایدار نگه می‌دارد. در عمل، این ویژگی چند اثر مهندسی مهم دارد:

• کاهش خطای تغذیه تجهیزات حساس
• جلوگیری از reset شدن ماژول‌های الکترونیکی
• بهبود عملکرد مدارهای ارتباطی و سنسوری
• کم شدن ریپل و نویز روی باس 12 ولت

در سیستم‌های کنترل، یک منبع تغذیه ضعیف معمولاً به‌صورت خطاهای تصادفی، alarmهای بی‌دلیل یا اختلال در ارتباطات ظاهر می‌شود. این مدل برای کاهش همین ریسک‌ها طراحی شده است.



ظرفیت بار، افت ولتاژ و ملاحظات سیم‌کشی

• چرا ۴/۵ آمپر مهم است؟

جریان 4.5 آمپر فقط یک عدد روی برچسب نیست. این مقدار مستقیماً روی معماری برق تابلو اثر می‌گذارد. اگر بارهای شما شامل چند مصرف‌کننده 12 ولتی باشند، نسخه 4.5A فضای تنفس بیشتری به طراحی می‌دهد و در برابر پیک‌های لحظه‌ای بار مقاوم‌تر است.

نمونه کاربردی:

• 4 تا 6 سنسور 12 ولتی
• یک یا دو رله کم‌مصرف
• چند LED یا چراغ سیگنال
• یک مودم یا gateway صنعتی 12 ولتی
• بارهای جانبی داخل تابلو



• افت ولتاژ در کابل

در جریان‌های بالاتر، افت ولتاژ کابل به‌مراتب مهم‌تر می‌شود. اگر بار در فاصله‌ای از منبع قرار گرفته باشد، مقاومت سیم می‌تواند باعث کاهش ولتاژ مؤثر در سر بار شود. بنابراین در این مدل، انتخاب سطح مقطع مناسب کابل و کوتاه نگه‌داشتن مسیر DC اهمیت واقعی دارد.

قاعده عملی:

• برای جریان‌های نزدیک به 4.5A، از کابل نازک و بلند استفاده نکنید.
• مسیر خروجی 12 ولت را از خطوط قدرت AC جدا نگه دارید.
• در صورت امکان، توزیع بار را ستاره‌ای و کنترل‌شده انجام دهید.



رفتار حفاظتی، حرارتی و قابلیت اطمینان

• حفاظت در برابر خطا

منابع تغذیه خانواده LOGO!Power معمولاً با حفاظت الکترونیکی در برابر اتصال کوتاه و اضافه‌بار طراحی می‌شوند. اگرچه در منابع فنی مختلف جزئیات دقیق حفاظت باید از دیتاشیت رسمی استخراج شود، اما از منظر کاربرد صنعتی، همین کلاس محصول باید بتواند در برابر خطاهای متداول تابلو واکنش کنترل‌شده داشته باشد.

مزایای عملی حفاظت مناسب:

• جلوگیری از آسیب به منبع در خطاهای بار
• کاهش احتمال سوختن کابل‌ها
• افزایش ایمنی تعمیرات و بهره‌برداری
• محدودسازی انرژی خطا در سطح خروجی



• راندمان و گرما

برای یک منبع 54 واتی، مدیریت حرارتی اهمیت ویژه‌ای دارد. اگر راندمان در سطح مناسب باشد، تلفات داخلی کاهش پیدا می‌کند و دمای قطعات قدرت کمتر بالا می‌رود. این موضوع مستقیماً روی طول عمر خازن‌ها، نیمه‌هادی‌ها و ترمینال‌ها اثر دارد.

در تابلوهای بسته، باید به این نکات توجه شود:

• تهویه طبیعی یا اجباری کافی
• فاصله مناسب از منابع حرارتی دیگر
• عدم فشردگی بیش از حد ماژول‌ها
• توجه به derating در دمای بالا



کاربردهای صنعتی و سناریوهای عملی

• تابلوهای LOGO! و کنترل محلی

این پاور برای کنار کنترلرهای LOGO! و تجهیزات کمکی 12 ولتی یک انتخاب طبیعی است. در سیستم‌های کوچک، تغذیه جانبی باید پایدار، کم‌نویز و کم‌دردسر باشد و این مدل دقیقاً برای همین لایه از کاربرد ساخته شده است.

• سیستم‌های اعلان و مانیتورینگ

برای دتکتورها، آلارم‌ها، LEDهای هشدار، رله‌های وضعیت و برخی رابط‌های مانیتورینگ، ظرفیت 4.5A فضای کافی برای توسعه ایجاد می‌کند.

• ارتباطات و تجهیزات جانبی

اگر پروژه شامل مودم صنعتی، روتر 12 ولتی یا ماژول‌های ارتباطی باشد، این منبع تغذیه می‌تواند زیرساخت تغذیه‌ای قابل اتکایی بسازد، به‌خصوص در شرایطی که قطعی یا نوسان برق برای سیستم دردسرساز است.



استانداردها و سطح صنعتی بودن محصول

• اهمیت استانداردهای خانواده LOGO!Power

خانواده LOGO!Power از نظر طراحی و اعتبار صنعتی، در سطحی بالاتر از منابع تغذیه عمومی قرار می‌گیرد. برای محصولی مثل 6EP3322-6SB00-0AY0، انتظار می‌رود که الزامات ایمنی، EMC و نصب صنعتی رعایت شده باشند. در پروژه‌های واقعی، همین موضوع تعیین می‌کند که آیا منبع تغذیه فقط «روشن می‌شود» یا واقعاً «قابل اعتماد» است.

در انتخاب این مدل، به این نکات توجه کنید:

• سازگاری با نصب داخل تابلو
• پایداری در کارکرد مداوم
• مناسب بودن برای محیط صنعتی
• هم‌خوانی با شبکه‌های 100–240VAC



سوالات متداول

• آیا 6EP3322-6SB00-0AY0 برای بارهای 12 ولتی متوسط مناسب است؟

بله. با خروجی 12V / 4.5A و توان حدود 54W، این مدل برای بارهای 12 ولتی متوسط تا نسبتاً پرمصرف گزینه بسیار مناسبی است.

• آیا این مدل برای تابلوهای کوچک قابل استفاده است؟

بله، چون از خانواده LOGO!Power است و برای نصب داخل تابلو و کنار تجهیزات کنترلی طراحی شده است.

• تفاوت اصلی این مدل با نسخه‌های 0.9A و 1.9A چیست؟

تفاوت اصلی در ظرفیت جریان و توان خروجی است. این مدل برای بارهای بیشتر، توزیع مصرف گسترده‌تر و حاشیه اطمینان بالاتر مناسب‌تر است.

• آیا خروجی این پاور برای تجهیزات حساس قابل اعتماد است؟

در کلاس منبع تغذیه stabilized، بله. هدف اصلی این ساختار، ارائه ولتاژ پایدار برای بارهای الکترونیکی حساس است.
