معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 12V/7 A با کد فنی 6EP3323-7SB00-0AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200

ورودی: تک‌فاز ۲۳۰-۱۲۰ ولت (AC) یا ۲۴۰-۱۲۰ ولت (DC)

خروجی: ۱۲ ولت (DC) ۷ آمپر

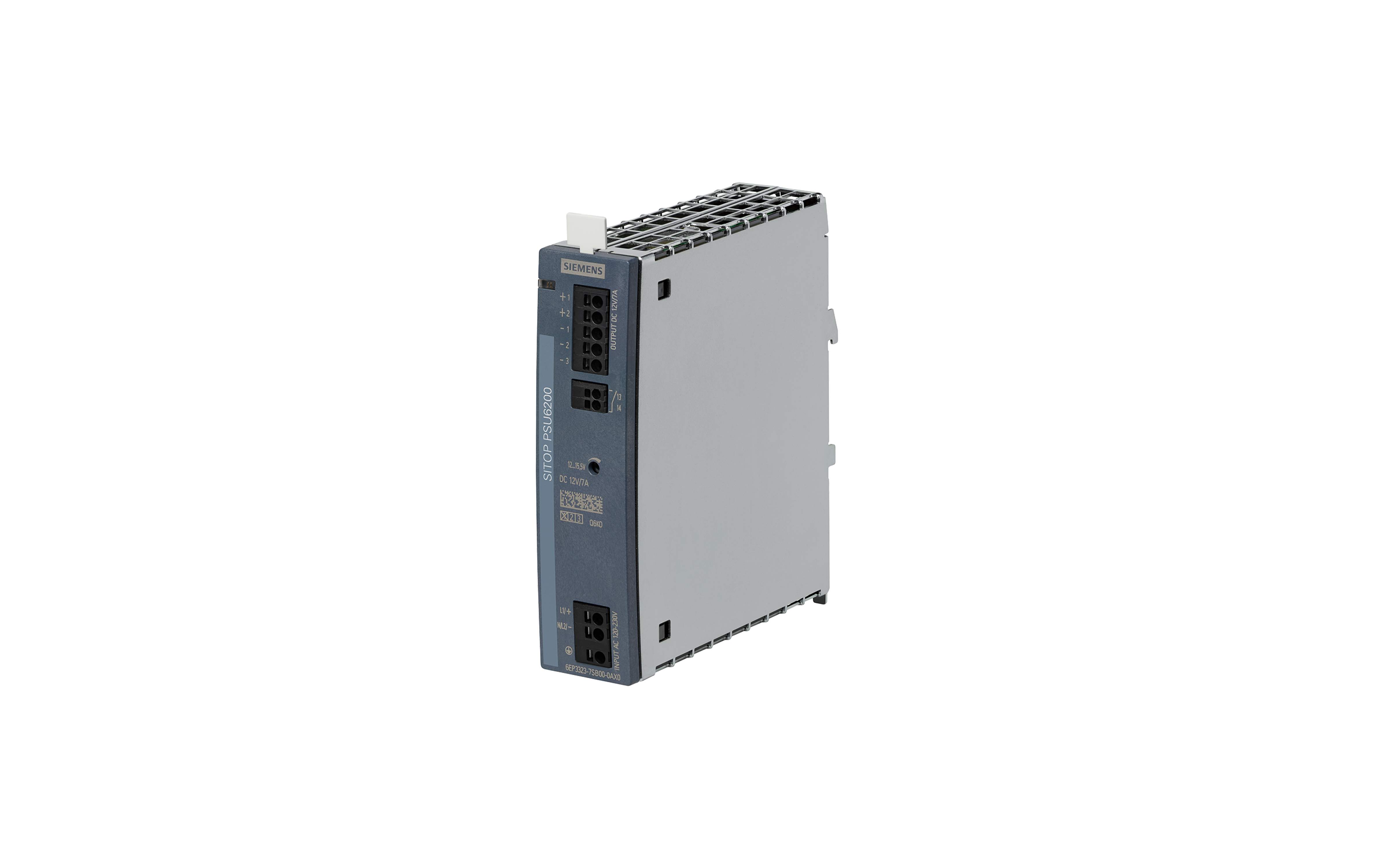

منبع تغذیه زیمنس SITOP PSU6200 مدل 6EP3323-7SB00-0AX0

منبع تغذیه Siemens SITOP PSU6200 با کد فنی 6EP3323-7SB00-0AX0 یک منبع تغذیه سوئیچینگ صنعتی، تثبیت‌شده و تک‌فاز است که برای تولید خروجی پایدار 12V DC با جریان نامی 7A طراحی شده است. توان نامی این مدل برابر با 84W بوده و به‌دلیل پشتیبانی از ورودی AC و DC، در تابلوهای کنترل، مدارهای ابزار دقیق، تجهیزات ارتباطی و سامانه‌های الکترونیکی صنعتی کاربرد دارد.

این محصول از نظر ساختار و کاربرد، در خانواده SITOP PSU6200 قرار می‌گیرد؛ خانواده‌ای که برای تغذیه قابل‌اعتماد بارهای DC در محیط‌های صنعتی، نصب روی ریل DIN، پایش وضعیت و حفاظت در برابر خطاهای رایج طراحی شده است.

کد سفارش یا MLFB این تجهیز عبارت است از:

6EP3323-7SB00-0AX0

ولتاژ خروجی 12 ولت، مهم‌ترین مشخصه این محصول است. بنابراین نباید آن را جایگزین مستقیم منابع 24V DC مورد استفاده برای CPU و بسیاری از ماژول‌های PLC زیمنس در نظر گرفت. انتخاب این مدل باید بر اساس ولتاژ واقعی مصرف‌کننده و نیاز جریان آن انجام شود.



مشخصات فنی اصلی 6EP3323-7SB00-0AX0

• اطلاعات ورودی و خروجی

مشخصات کلیدی این مدل به‌صورت زیر است:

• سازنده: Siemens
• خانواده: SITOP PSU6200
• کد فنی: 6EP3323-7SB00-0AX0
• نوع: منبع تغذیه سوئیچینگ تثبیت‌شده
• ساختار ورودی: تک‌فاز
• ورودی نامی AC: حدود 120 تا 230V AC
• ورودی نامی DC: حدود 120 تا 240V DC
• بازه عملکرد AC در برخی جداول فنی: تقریباً 85 تا 264V AC
• خروجی: 12V DC
• جریان خروجی نامی: 7A
• توان خروجی: 84W
• تعداد خروجی: یک خروجی DC
• نوع نصب: نصب روی ریل DIN
• ترمینال‌ها: Push-In
• رابط تشخیصی: COM، مطابق پیکربندی محصول
• دمای کاری خانواده: تقریباً −25 تا +70°C
• بازده گزارش‌شده: حدود 87.1 درصد
• ابعاد تقریبی: 35 × 135 × 125 mm؛ عرض، ارتفاع و عمق

توان خروجی از رابطه زیر محاسبه می‌شود:

Pout = Vout × Iout ​

Pout = 12 × 7 = 84W

عدد 84 وات، ظرفیت خروجی نامی منبع است؛ اما در طراحی واقعی باید اثر دمای محیط، روش نصب، جریان راه‌اندازی، تهویه و نوع بار نیز بررسی شود.



تحلیل ورودی AC و DC

• ورودی تک‌فاز AC

ورودی AC این تجهیز برای استفاده در شبکه‌های تک‌فاز صنعتی و ساختمانی مناسب است. محدوده کاری گسترده باعث می‌شود منبع در برابر تغییرات معمول شبکه برق، انعطاف مناسبی داشته باشد. بااین‌حال، بازه عملکرد گسترده AC را نباید با ولتاژ نامی شبکه اشتباه گرفت.

برای مثال، در پروژه‌ای با شبکه 230V AC، این مدل ازنظر سطح ولتاژ ورودی انتخاب مناسبی است. در سمت ورودی باید تجهیزات حفاظتی مناسب مانند فیوز یا کلید مینیاتوری نصب شود. انتخاب حفاظت باید بر اساس پارامترهای زیر انجام شود:

• جریان ورودی در بار کامل؛
• جریان هجومی هنگام راه‌اندازی؛
• نوع سیستم ارت؛
• سطح اتصال کوتاه شبکه؛
• مشخصات کابل ورودی؛
• الزامات تابلو و استاندارد پروژه.

استفاده از کلید حفاظتی بیش‌ازحد حساس ممکن است باعث قطع ناخواسته هنگام روشن‌شدن منبع شود؛ در مقابل، حفاظت با ظرفیت بیش‌ازحد نیز سطح ایمنی مدار را کاهش می‌دهد.



• ورودی DC ولتاژبالا

یکی از ویژگی‌های مهم مدل 6EP3323-7SB00-0AX0 قابلیت تغذیه از ورودی DC در محدوده تقریبی 120 تا 240V DC است. این قابلیت می‌تواند در سامانه‌هایی با باس DC ولتاژبالا، سیستم‌های برق اضطراری، تابلوهای کنترل خاص و برخی کاربردهای صنعتی توزیع‌شده مفید باشد.

هشدار بسیار مهم:

ورودی DC این منبع برای 24V DC طراحی نشده است.

بنابراین نباید آن را مستقیماً به باتری 24 ولت، خروجی یک منبع 24V یا باس DC استاندارد PLC متصل کرد. ولتاژ 24V DC کمتر از محدوده ورودی موردنیاز تجهیز است و منبع راه‌اندازی صحیح نخواهد داشت.

در ورودی DC باید پلاریته، حفاظت اتصال کوتاه، تجهیزات قطع و شرایط تخلیه انرژی خازنی مطابق دستورالعمل نصب بررسی شود. سیم‌بندی ورودی AC و DC نیز باید بر اساس ترمینال‌های تعریف‌شده در دیتاشیت رسمی انجام گیرد.



خروجی 12V DC / 7A

• ظرفیت جریان و توان

خروجی 12 ولت این مدل می‌تواند تا 7 آمپر جریان نامی فراهم کند. این ظرفیت نسبت به مدل 12V/2A خانواده PSU6200، امکان تغذیه تعداد بیشتری از تجهیزات یا بارهای پرمصرف‌تر را فراهم می‌سازد.

کاربردهای مناسب شامل موارد زیر است:

• تجهیزات الکترونیکی صنعتی 12 ولتی؛
• تجهیزات مخابراتی و شبکه کم‌توان؛
• نمایشگرها و پنل‌های کنترلی 12V؛
• مدارهای واسط و کنترل؛
• سنسورها و تجهیزات ابزار دقیق؛
• فن‌ها و تجهیزات تهویه 12 ولتی؛
• ماژول‌های رله و سیگنال؛
• بردهای پردازشی و کنترلی اختصاصی؛
• چراغ‌ها و تجهیزات اعلان صنعتی.

باوجود ظرفیت 7 آمپر، بهتر است منبع به‌صورت دائم در 100 درصد بار کار نکند. یک حاشیه طراحی معمولاً برای جبران رشد بار، تلرانس تجهیزات، جریان راه‌اندازی و افزایش دمای داخل تابلو در نظر گرفته می‌شود.

برای مثال، اگر جریان دائم بار 5.5 آمپر باشد، ظرفیت رزرو برابر است با:

Imargin = 7 − 5.5 = 1.5A

این حاشیه می‌تواند برای تغییرات آینده بار مفید باشد؛ البته تأیید نهایی به منحنی Derating و شرایط نصب وابسته است.



تنظیم‌پذیری خروجی و حفاظت‌های داخلی

• خروجی قابل تنظیم

در مشخصات این خانواده، خروجی قابل تنظیم ذکر شده است. تنظیم‌پذیری می‌تواند برای جبران افت ولتاژ در مسیر کابل یا تطبیق دقیق‌تر با نیاز مصرف‌کننده مفید باشد؛ اما نباید از آن برای تغذیه تجهیزی با ولتاژ نامناسب استفاده کرد.

افزایش ولتاژ خروجی برای جبران افت کابل باید با اندازه‌گیری دقیق انجام شود. تنظیم بیش‌ازحد ولتاژ می‌تواند به مدارهای 12 ولتی آسیب بزند، به‌ویژه اگر مصرف‌کننده فاقد رگولاتور داخلی باشد.



• حفاظت‌های مهم

این منبع برای افزایش قابلیت اطمینان در برابر خطاهای متداول، به حفاظت‌های زیر مجهز است:

• حفاظت در برابر اضافه‌بار؛
• حفاظت در برابر اتصال کوتاه؛
• حفاظت در برابر اضافه‌ولتاژ؛
• محدودسازی جریان خروجی؛
• خاموشی یا رفتار حفاظتی در شرایط بحرانی.

حفاظت داخلی جایگزین حفاظت شاخه‌ای نیست. اگر چند مصرف‌کننده از خروجی تغذیه می‌شوند، بهتر است خروجی به کمک ترمینال توزیع، فیوزهای DC یا مدارشکن‌های DC به شاخه‌های مستقل تقسیم شود. در غیر این صورت، اتصال کوتاه یک بار می‌تواند موجب افت یا قطع ولتاژ تمام مصرف‌کنندگان شود.



جریان راه‌اندازی و نوع بار

• اهمیت Inrush Current

در محاسبه بار، فقط جریان دائم را در نظر نگیرید. برخی بارها در لحظه روشن‌شدن جریان زیادی می‌کشند:

• خازن‌های ورودی تجهیزات الکترونیکی؛
• مبدل‌های DC/DC؛
• فن‌ها و موتورهای کوچک؛
• لامپ‌ها و چراغ‌های DC؛
• رله‌ها و سیم‌پیچ‌ها؛
• تجهیزات ارتباطی دارای فیلتر ورودی.

ممکن است مجموع جریان دائم کمتر از 7 آمپر باشد، اما جریان لحظه‌ای باعث ورود منبع به حالت محدودکننده شود. در چنین شرایطی، راه‌اندازی تجهیزات به‌صورت مرحله‌ای، استفاده از مدار محدودکننده جریان هجومی یا انتخاب منبع با ظرفیت بالاتر می‌تواند ضروری باشد.

برای بارهای القایی، نصب دیود هرزگرد یا مدار سرکوب ولتاژ مناسب در سمت مصرف‌کننده نیز اهمیت دارد.



• نصب، تهویه و مدیریت حرارتی

ابعاد تقریبی 35 میلی‌متر عرض، 135 میلی‌متر ارتفاع و 125 میلی‌متر عمق نشان می‌دهد که این مدل نسبت به نسخه 12V/2A فضای بیشتری روی ریل DIN نیاز دارد. هنگام طراحی تابلو باید فضای کافی برای سیم‌بندی، گردش هوا و سرویس دوره‌ای پیش‌بینی شود.

نکات نصب:

• نصب عمودی مطابق دستورالعمل سازنده؛
• آزاد نگه‌داشتن مسیرهای تهویه؛
• عدم نصب مستقیم کنار کنتاکتورها و تجهیزات مولد حرارت؛
• رعایت فاصله مناسب از منابع گرمایی؛
• جلوگیری از فشردگی بیش‌ازحد کابل‌ها؛
• بررسی دمای داخل تابلو در بار کامل.

در دماهای بالا، توان قابل‌تحویل ممکن است طبق منحنی Derating کاهش یابد. بنابراین اگر تابلو در محیطی با دمای 50 تا 60 درجه سانتی‌گراد کار می‌کند، نباید ظرفیت 84 وات را بدون بررسی شرایط حرارتی به‌صورت قطعی قابل‌دسترس فرض کرد.



• ترمینال Push-In و رابط تشخیصی COM

ترمینال‌های Push-In سرعت نصب را افزایش می‌دهند و برای تابلوهایی با تعداد زیاد سیم‌کشی مناسب هستند. بااین‌حال، سطح مقطع سیم، نوع هادی، طول لخت‌شده سیم و گشتاور یا روش اتصال باید طبق دستورالعمل زیمنس رعایت شود.

وجود رابط تشخیصی COM نیز می‌تواند در پایش وضعیت تجهیز، تشخیص خطا یا اتصال به معماری مانیتورینگ پروژه کاربرد داشته باشد. پیش از استفاده باید مشخص شود که در پروژه به ماژول یا رابط مکمل نیاز است یا خیر. صرف وجود کانکتور تشخیصی به معنی اتصال مستقیم آن به شبکه PROFINET یا PLC نیست.



• تفاوت با منابع 24 ولتی SITOP

مدل 6EP3323-7SB00-0AX0 خروجی 12V DC دارد و برای تغذیه مستقیم بسیاری از تجهیزات استاندارد PLC زیمنس مناسب نیست. در معماری S7-1200 یا S7-1500، معمولاً مدار کنترل اصلی بر پایه 24V DC طراحی می‌شود.

بنابراین:

• برای CPU و I/Oهای 24 ولتی، منبع 24V انتخاب کنید؛
• برای تجهیزات اختصاصی 12V، این مدل قابل بررسی است؛
• خروجی 12V را به ورودی 24V متصل نکنید؛
• برای تبدیل 24V به 12V از DC/DC Converter مناسب استفاده کنید؛
• ولتاژ واقعی مصرف‌کننده را از دیتاشیت آن استخراج کنید.



سوالات متداول

• توان خروجی این منبع چقدر است؟

توان نامی برابر با 84 وات است:

12V × 7A = 84W

• آیا این منبع برای باس 24V DC مناسب است؟

خیر. خروجی آن 12V است و ورودی DC آن نیز برای محدوده 120 تا 240V DC طراحی شده است، نه 24V DC.

• آیا می‌توان از تمام 7 آمپر به‌صورت دائم استفاده کرد؟

در شرایط نامی امکان‌پذیر است، اما دمای محیط، تهویه، نصب و منحنی Derating باید بررسی شود. برای طراحی مطمئن، حاشیه ظرفیت در نظر بگیرید.

• آیا برای PLC زیمنس مناسب است؟

فقط در صورتی که تجهیز موردنظر ورودی 12V DC داشته باشد. برای مدارهای معمول PLC با ورودی 24V DC، این محصول جایگزین مستقیم نیست.

• آیا خروجی نیاز به فیوز جداگانه دارد؟

برای چند بار مستقل یا بارهای حساس، نصب فیوز یا مدارشکن DC برای هر شاخه قویاً توصیه می‌شود.

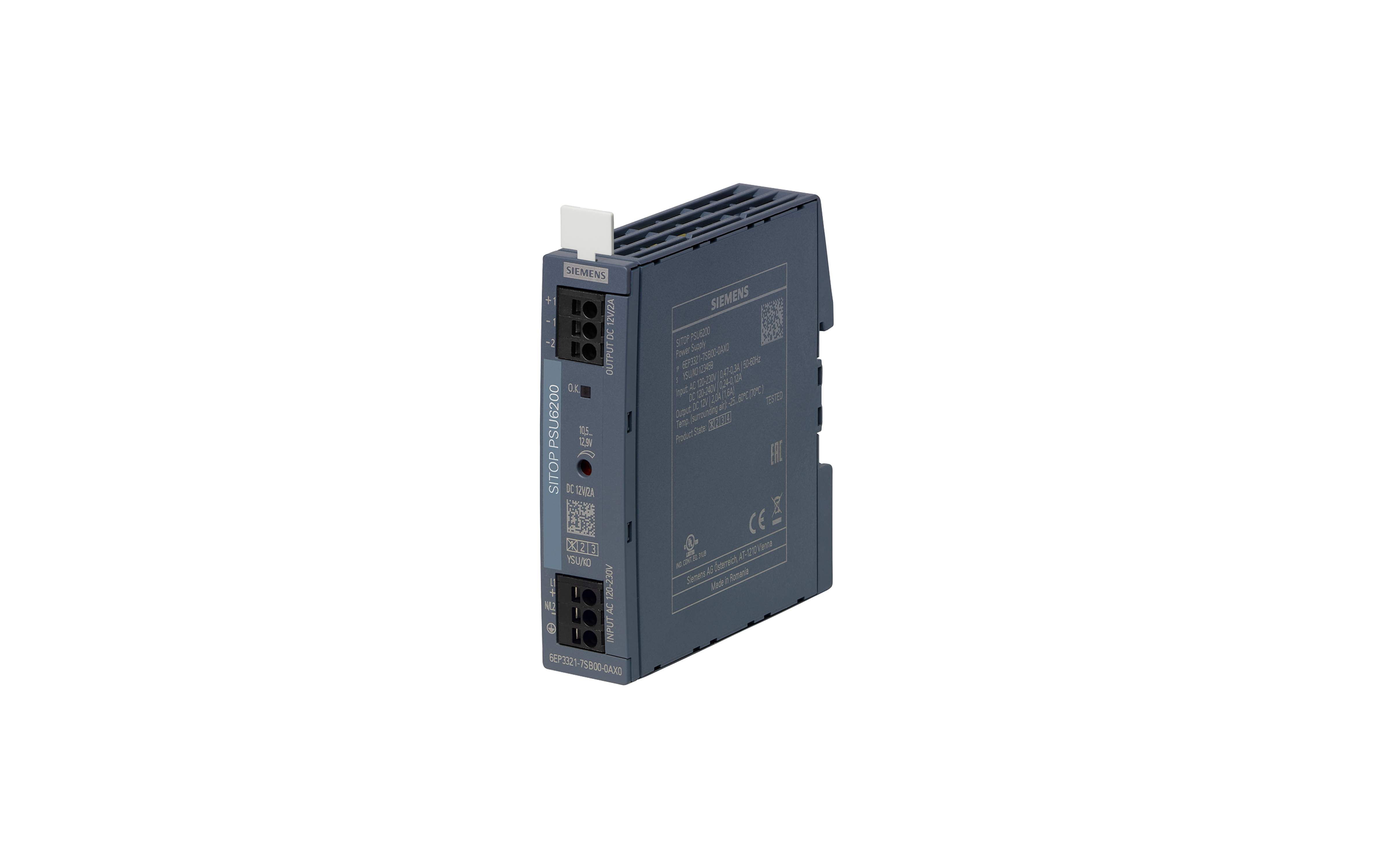

• تفاوت آن با مدل 6EP3321-7SB00-0AX0 چیست؟

هر دو خروجی 12 ولت دارند، اما مدل 6EP3323-7SB00-0AX0 جریان 7 آمپر و توان 84 وات ارائه می‌کند؛ درحالی‌که مدل 6EP3321-7SB00-0AX0 دارای خروجی 2 آمپر و توان 24 وات است.



• جمع‌بندی فنی

منبع تغذیه SITOP PSU6200، مدل 6EP3323-7SB00-0AX0 انتخابی مناسب برای پروژه‌هایی است که به خروجی تثبیت‌شده 12V DC / 7A، نصب ریل DIN، ورودی تک‌فاز AC یا DC ولتاژبالا و حفاظت‌های صنعتی نیاز دارند. مهم‌ترین ملاحظات انتخاب آن عبارت‌اند از تطبیق دقیق ولتاژ 12 ولت، محاسبه جریان دائم و Inrush، رعایت Derating، اجرای حفاظت شاخه‌ای، کنترل افت ولتاژ و جلوگیری از اشتباه با منابع 24 ولتی.
