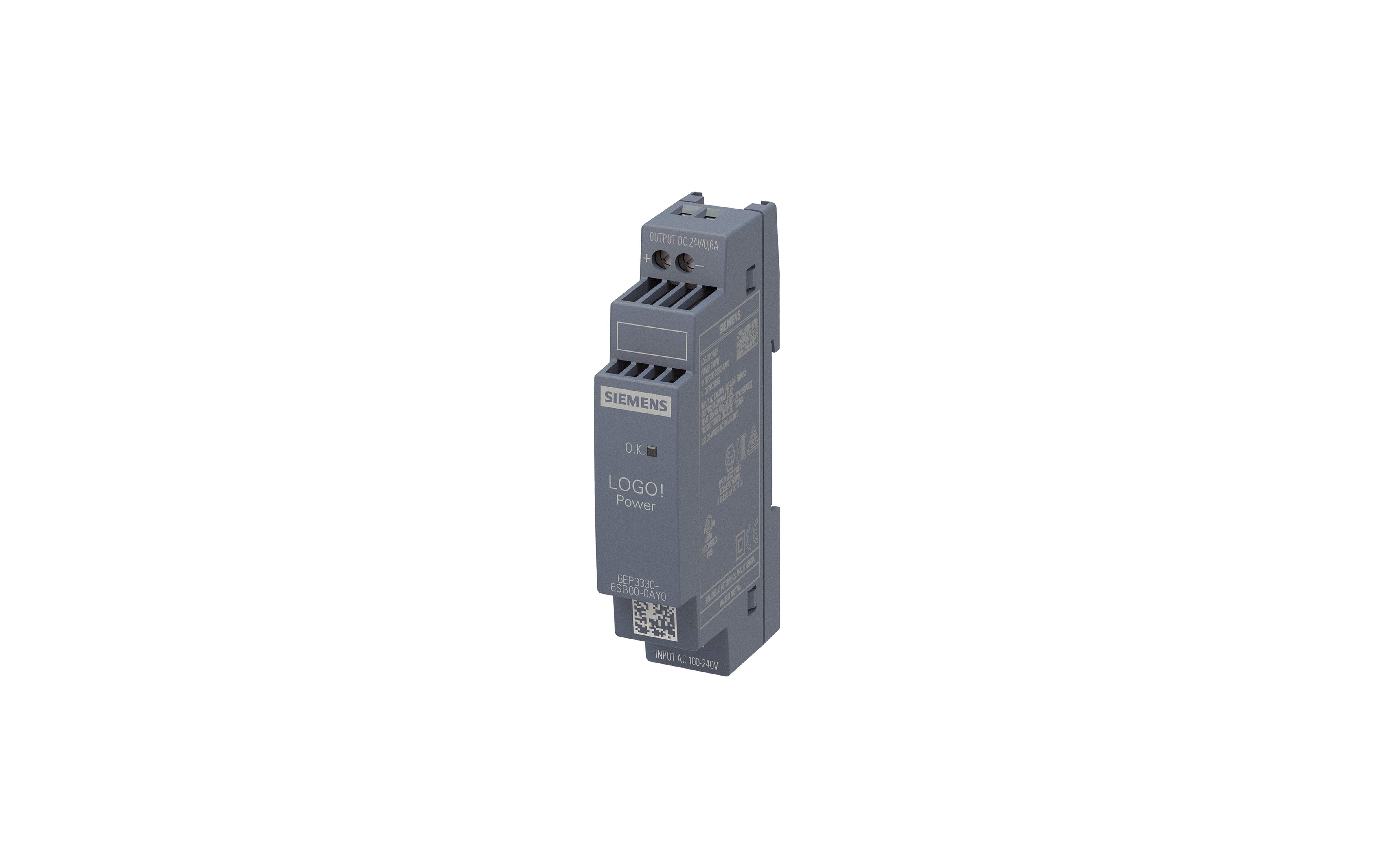

معرفی و بررسی فنی منبع تغذیه لوگو! زیمنس مدل LOGO!Power 24 V / 0.6 A با کد فنی 6EP3330-6SB00-0AY0

منبع تغذیه stabilized لوگو!

۲۴ ولت / ۰/۶ آمپر

ورودی: ۱۰۰-۲۴۰ ولت AC

خروجی: ۲۴ ولت DC

۰/۶ آمپر



بررسی فنی منبع تغذیه زیمنس LOGO!Power 24V/0.6A با کد سفارش 6EP3330-6SB00-0AY0

در دنیای اتوماسیون صنعتی و کنترل فرآیند، تامین توان الکتریکی پایدار و بدون نویز برای تجهیزات حساس کنترل، گام نخست در تضمین عملکرد بدون خطای کل سیستم است. منبع تغذیه سوئیچینگ تثبیت‌شده (Stabilized Power Supply) سری LOGO!Power با کد فنی 6EP3330-6SB00-0AY0، به عنوان باریک‌ترین و فشرده‌ترین عضو خانواده منابع تغذیه مینیاتوری زیمنس با خروجی 24 ولت DC و جریان نامی 0.6 آمپر (توان خروجی 14.4 وات) شناخته می‌شود.

این منبع تغذیه با مشخصه ساختاری پله‌ای (Step-profile) متناسب با ابعاد ماژول‌های منطقی هوشمند LOGO! زیمنس طراحی شده است تا در کمترین فضای ممکن در تابلوهای توزیع و جعبه‌فیوزهای مینیاتوری قرار گیرد. در این بررسی عمیق مهندسی، به تشریح دقیق توپولوژی الکترونیکی، رفتار حرارتی، استانداردهای ایمنی، محاسبات راندمان و چالش‌های طراحی سیستم با این ماژول تغذیه می‌پردازیم.



ساختار و توپولوژی الکترونیکی ماژول 6EP3330-6SB00-0AY0

• بخش ورودی (AC Input Stage) و فیلترینگ نویز

منبع تغذیه 6EP3330-6SB00-0AY0 یک ماژول ورودی تک‌فاز (1AC) است که برای کارکرد در بازه ولتاژی وسیع طراحی شده است. ولتاژ ورودی نامی آن 100 تا 240 ولت AC است، اما در عمل می‌تواند محدوده‌ای از 85 تا 264 ولت AC (و یا ورودی DC از 110 تا 300 ولت DC) را بدون افت کارایی تحمل کند.

در این بخش، یک فیلتر EMI از نوع پسیو (فیلتر پی شکل شامل خازن‌های کلاس X و Y و سلف‌های خفه کننده نویز مشترک یا Common-Mode Chokes) قرار دارد تا از انتشار نویز فرکانس بالای سوئیچینگ به شبکه برق بالادستی جلوگیری کند و هم‌زمان ایمنی ماژول را در برابر هارمونیک‌ها و نوسانات ولتاژ شبکه افزایش دهد. پس از فیلتر، پل دیود یکسوساز و خازن‌های صافی ولتاژ بالا (Bulk Capacitors) قرار دارند که وظیفه تحویل یک ولتاژ DC صاف و با ریپل پایین را به طبقه سوئیچینگ بر عهده دارند.



• طبقه سوئیچینگ فرکانس بالا و کنترل PWM

قلب تپنده این منبع تغذیه، یک مبدل سوئیچینگ Forward یا Flyback با راندمان بالا است که فرکانس کلیدزنی آن در محدوده کیلوهرتز قرار دارد. ترانزیستورهای قدرت اثر میدان (MOSFET) با سرعت بسیار بالا قطع و وصل می‌شوند تا انرژی الکتریکی را در هسته فرکانس بالای ترانسفورماتور ایزولاسیون ذخیره و تخلیه کنند.

ایزولاسیون گالوانیک بین خروجی و ورودی در این ترانسفورماتور و از طریق اپتوکوپلر فیدبک اعمال می‌شود که استانداردهای حفاظت الکتریکی بسیار سختی مانند SELV (Safety Extra Low Voltage) را تامین می‌کند. مدار کنترلر PWM با نمونه‌برداری مداوم از ولتاژ خروجی، عرض پالس‌های آتش ترانزیستور قدرت را تغییر می‌دهد تا ولتاژ خروجی دقیقاً روی مقدار تثبیت‌شده 24 ولت DC قفل بماند.



مشخصات الکتریکی خروجی و رفتار تحت بار

• تحلیل خروجی رگوله شده 24VDC

خروجی این ماژول ولتاژ تثبیت‌شده 24 ولت با تلرانس بسیار پایین (کمتر از 3٪ نوسان کل در شرایط تغییر کامل بار و ولتاژ ورودی) را فراهم می‌کند.

• ولتاژ نامی خروجی: 24 ولت DC (قابل تنظیم در محدوده 22.2 تا 26.4 ولت DC از طریق پتانسیومتر روی بدنه جهت جبران افت ولتاژ مسیرهای طولانی سیم‌کشی).
• جریان نامی خروجی: 0.6 آمپر در دمای کارکرد عادی.
• توان نامی خروجی: 14.4 وات.

محاسبه ریاضی توان تحویلی خروجی به شکل زیر است:

Pout=Vout×Iout=24 V×0.6 A=14.4 W

• رفتار دینامیکی و جریان هجومی (Inrush Current)

هنگام روشن شدن سیستم یا اتصال بارهای خازنی بزرگ (مانند خازن‌های ورودی کارت‌های I/O در PLC)، منبع تغذیه تحت جریان هجومی شدید قرار می‌گیرد. مدار داخلی 6EP3330-6SB00-0AY0 به یک سیستم محدودساز جریان الکترونیکی مجهز است که از آسیب دیدن سوئیچ‌های قدرت داخلی جلوگیری می‌کند. این منبع تغذیه توانایی تامین تا 1.5 برابر جریان نامی (معادل 0.9 آمپر) را برای مدت زمان بسیار کوتاهی جهت راه‌اندازی بارهای خازنی یا راه‌اندازی بارهای سلفی مانند بوبین رله‌های کوچک دارد.



مدیریت حرارتی، راندمان و طول عمر (Derating)

• تلفات انرژی و توان اتلافی (Power Losses)

هیچ مبدل انرژی الکتریکی بازدهی 100٪ ندارد. راندمان منبع تغذیه 6EP3330-6SB00-0AY0 در بار کامل حدود 89٪ است. این بدین معناست که توان ورودی واقعی کشیده شده از شبکه در بار نامی به این صورت محاسبه می‌شود:

Pin=Pout / η=14.4 W / 0.89≈16.18 W

اختلاف بین توان ورودی و خروجی به عنوان توان اتلافی حرارتی در فضا آزاد می‌شود:

Ploss=Pin−Pout=16.18 W−14.4 W=1.78 W

تلفات حرارتی حدود 1.78 وات برای یک پکیج فوق‌العاده باریک (عرض تنها 18 میلی‌متر) عددی ناچیز است که مهندسی بی‌نظیر زیمنس را در طراحی مدارهای مجتمع با کمترین اتلاف انرژی نشان می‌دهد. اتلاف انرژی کم در حالت بی‌باری (No-load losses) که کمتر از 0.3 وات است، این ماژول را با استانداردهای سخت‌گیرانه حفظ انرژی اروپا (ErP) سازگار می‌سازد.



• منحنی Derating حرارتی

این تجهیز در بازه دمایی گسترده‌ای از -25 تا +70 درجه سانتی‌گراد عملکرد مطمئنی ارائه می‌دهد. با این حال، با افزایش دمای داخل تابلو به بیش از 55 درجه سانتی‌گراد، قابلیت جریان‌دهی مداوم منبع کاهش می‌یابد (پدیده Derating). برای جلوگیری از اضافه حرارت قطعات داخلی:

• در دماهای بالای 55 درجه سانتی‌گراد، بارگذاری پیوسته باید کاهش یابد.
• رعایت فاصله فیزیکی حداقل 20 میلی‌متر در بالا و پایین ماژول جهت عبور هوای گرم به صورت طبیعی (Convection Cooling) الزامی است.



سناریوهای کاربردی در صنایع و کنترل فرآیند

با توجه به خروجی جریان نسبتاً پایین (0.6 آمپر)، این منبع تغذیه برای کاربردهایی که نیازمند جریان‌های بالا نظیر راه‌اندازی شیرهای برقی بزرگ یا موتورهای DC هستند مناسب نیست. در مقابل، این تجهیز در کاربردهای دقیق، ایزوله و توزیع‌شده نقشی حیاتی دارد:

• تغذیه پردازنده‌های مرکزی PLCهای مینیاتوری

این ماژول به طور ویژه برای تغذیه خود CPU لوگو زیمنس (نسخه‌های 24VDC مانند LOGO! 24CE) طراحی شده است. جریان مصرفی یک CPU لوگو در شلوغ‌ترین حالت کارکرد خود به ندرت از 0.2 آمپر فراتر می‌رود؛ بنابراین، منبع تغذیه 0.6 آمپری زیمنس نه‌تنها برق پردازنده مرکزی، بلکه کارت‌های توسعه دیجیتال متصل به آن را نیز به خوبی تامین می‌کند.

• سیستم‌های ابزار دقیق و سنسورهای فیلد

در تابلوهای کنترل ابزار دقیق بزرگ، به جای استفاده از یک منبع تغذیه مرکزی بزرگ برای تمام سنسورها، مهندسان مجرب ترجیح می‌دهند بخش حسگرهای حساس (سنسورهای فشار، ترانسمیترهای دما، فلومترهای 4-20 میلی‌آمپر) را با استفاده از منابع تغذیه مجزا و کوچک‌تر ایزوله کنند. این کار مانع از آن می‌شود که یک اتصال کوتاه در فیلد، کل خط تولید یا PLC را خاموش کند.

• تغذیه نمایشگرهای صنعتی (HMI) کوچک

تجهیزات نمایش اطلاعات اپراتوری (HMIها) در سایزهای 3 تا 4 اینچ مصرف جریان پایینی دارند و می‌توان تغذیه پایدار و بدون نویز آنها را به راحتی به این ماژول سپرد.



• عیب‌یابی و توصیه‌های نصب مهندسی

در فرآیند طراحی، مونتاژ تابلو و راه‌اندازی، رعایت نکات زیر از بروز حوادث و کاهش عمر قطعات جلوگیری می‌کند:

• حفاظت در برابر اتصال کوتاه: این ماژول مجهز به مدار حفاظت هوشمند Constant Current (جریان ثابت در زمان اضافه بار) است. در صورت بروز اتصال کوتاه در مدار مصرف‌کننده، منبع تغذیه جریان را در سطح محدودی نگه می‌دارد تا مانع از ذوب شدن سیم‌کشی‌ها شود و پس از برطرف شدن خطا، به طور خودکار به حالت کارکرد عادی بازمی‌گردد.
• تفکیک مسیرها برای حذف نویز: کابل‌های خروجی 24 ولت DC منبع تغذیه نباید در یک سینی یا داکت در کنار کابل‌های فشار قوی AC یا کابل‌های حامل نویز الکترومغناطیسی شدید (خروجی درایوهای فرکانس متغیر VFD) کشیده شوند تا از القای نویزهای مخرب روی سیگنال‌های فرمان پیشگیری شود.
• نشانگر وضعیت LED: بر روی پنل جلویی ماژول یک چراغ LED سبز رنگ قرار دارد. روشن بودن این LED نشان‌دهنده پایداری و درستی ولتاژ خروجی (DC OK) است. خاموش بودن آن در زمان اتصال برق ورودی، نشان‌دهنده عملکرد مدار حفاظتی داخلی، اضافه جریان شدید یا سوختن طبقه سوئیچینگ است.



سوالات متداول (FAQ)

• آیا می‌توان دو منبع تغذیه 6EP3330-6SB00-0AY0 را برای افزایش جریان موازی کرد؟

خیر، منابع تغذیه سری LOGO!Power در ظرفیت‌های پایین برای کارکرد موازی به صورت مستقیم (بدون ماژول دیود موازی یا ماژول‌های Redundancy زیمنس مانند SITOP PSE202U) طراحی نشده‌اند. عدم تعادل ولتاژهای خروجی حتی در حد چند میلی‌ولت باعث می‌شود یکی از منابع بار بیشتری را تحمل کرده و به سرعت آسیب ببیند.

• آیا این منبع تغذیه به سیم ارت (PE) نیاز دارد؟

این ماژول از کلاس حفاظتی Class II (ایزولاسیون مضاعف) پشتیبانی می‌کند. بدنه آن پلاستیکی کامپوزیت است و ترمینالی برای اتصال زمین (Earth) در بخش ورودی ندارد که کار سیم‌کشی در پروژه‌های فاقد سیستم زمین مناسب را ساده‌تر می‌کند.

• چرا خروجی منبع تغذیه 24 ولت با وجود روشن بودن دستگاه ولتاژ صفر را نشان می‌دهد؟

این اتفاق معمولاً به دلیل فعال شدن سیستم حفاظت اتصال کوتاه الکترونیکی داخلی است. در صورتی که جریانی بیش از محدوده مجاز از منبع کشیده شود، ولتاژ خروجی افت کرده تا به صفر نزدیک شود. بار مصرف‌کننده را جدا کرده و مجدداً ولتاژ خروجی را اندازه‌گیری کنید.
