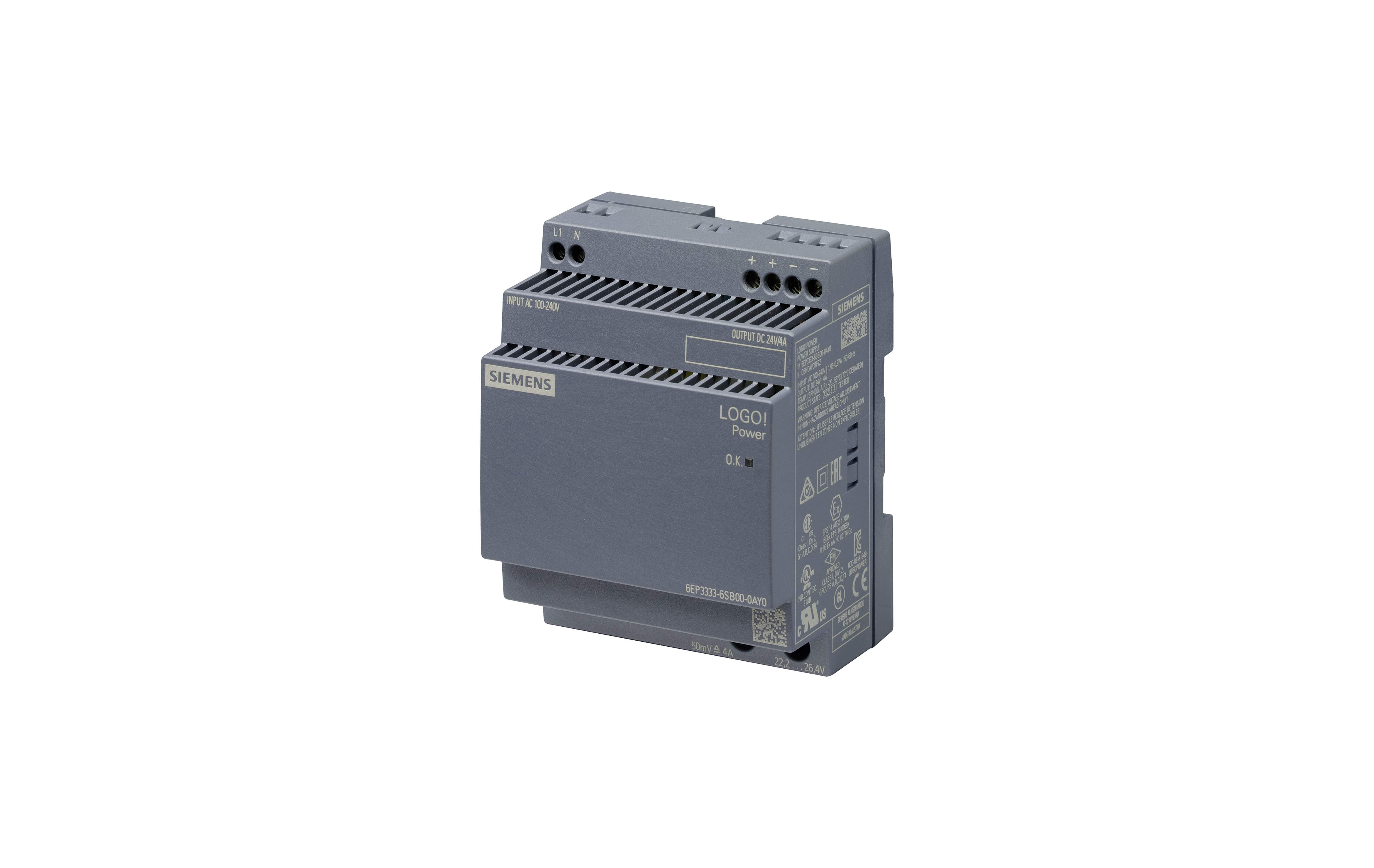

بررسی منبع تغذیه زیمنس LOGO!POWER EX 24 V / 4 A با کد 6EP3333-6SC00-0AY0

جایگاه این منبع تغذیه در معماری تابلوهای صنعتی

• چرا نسخه EX اهمیت دارد؟

عبارت EX معمولاً نشان می‌دهد تجهیز برای سناریوهای خاص و حساس طراحی شده است؛ یعنی جایی که رعایت الزامات ایمنی، محدودیت‌های محیطی، و رفتار قابل پیش‌بینی در خطا اهمیت بالاتری از یک منبع تغذیه عمومی دارد. در عمل، چنین منبعی برای تابلوهایی به‌کار می‌رود که ممکن است در مجاورت تجهیزات با الزامات ویژه، محیط‌های صنعتی سخت، یا زون‌های دارای محدودیت نصب قرار داشته باشند.

در این کلاس محصول، مهندس طراح فقط به توان خروجی نگاه نمی‌کند. او باید به این موارد هم توجه کند:

• رفتار منبع در خطای اتصال کوتاه
• پایداری ولتاژ در بارهای پالسی
• تحمل نوسان ورودی
• محدودیت‌های دما و Derating
• الزامات ایمنی و تاییدیه‌ها
• سازگاری با شبکه 24 ولت کنترلی در سطح سیستم



• چرا 24 ولت DC هنوز استاندارد طلایی است؟

ولتاژ 24VDC در اتوماسیون صنعتی یک استاندارد عملیاتی جاافتاده است، چون بین ایمنی، دسترس‌پذیری قطعات، و افت ولتاژ قابل قبول تعادل خوبی ایجاد می‌کند. همین مسئله باعث می‌شود این منبع تغذیه برای موارد زیر مناسب باشد:

• PLCهای LOGO!
• سنسورهای دیجیتال و آنالوگ سبک
• رله‌های واسط
• آژیر و چراغ سیگنال
• ماژول‌های ارتباطی
• تجهیزات مانیتورینگ و تله‌متری



تحلیل الکتریکی مشخصات اعلامی: 24V / 4A

• توان خروجی و معنای مهندسی آن

با توجه به مشخصات اعلامی شما:

• ولتاژ خروجی: 24 ولت DC
• جریان خروجی: 4 آمپر

توان نامی خروجی:

P = V  ×  I= 24 × 4 = 96 W

پس با یک منبع 96 واتی طرف هستیم. این عدد برای بسیاری از تابلوهای متوسط بسیار مناسب است، اما فقط عدد روی کاغذ مهم نیست؛ مهم این است که این توان در چه دمایی، با چه راندمانی، و با چه نرخ Derating قابل تحویل است.



• چرا 96 وات در تابلو مهم است؟

چون در طراحی صنعتی، همیشه باید حاشیه اطمینان در نظر گرفت. استفاده پیوسته از 100 درصد ظرفیت منبع توصیه نمی‌شود. قاعده عملی این است که بار دائمی را در حدود 70 تا 80 درصد ظرفیت نامی نگه داریم. یعنی برای این منبع، بار پیوسته ایده‌آل حدود:

• 67 وات تا 77 وات

خواهد بود. این کار باعث می‌شود:

• دمای داخلی کمتر شود
• عمر خازن‌های الکترولیتی افزایش یابد
• پایداری خروجی در محیط گرم بهتر شود
• منبع در لحظه استارت بارهای القایی دچار افت یا ریست نشود



ساختار فنی یک منبع تغذیه Stabilized EX

• توپولوژی سوئیچینگ و تثبیت خروجی

هرچند بدون دیتاشیت رسمی نباید توپولوژی دقیق را قطعی اعلام کرد، اما در این کلاس محصول معمولاً با یک SMPS ایزوله و سوئیچینگ فرکانس بالا مواجه هستیم. چنین ساختاری معمولاً شامل این بلوک‌هاست:

• فیلتر EMI در ورودی
• یکسوساز پل
• خازن DC-Link
• مدار محدودکننده جریان هجومی
• بخش سوئیچینگ با ترانزیستور قدرت
• ترانسفورماتور فرکانس بالا
• یکسوسازی ثانویه
• فیلتر خروجی LC
• حلقه فیدبک برای تثبیت ولتاژ

ویژگی Stabilized یعنی خروجی، حتی با تغییرات ورودی یا بار، نزدیک مقدار اسمی باقی می‌ماند. در تابلو صنعتی، این ویژگی از ریست شدن PLC و اختلال در مدار فرمان جلوگیری می‌کند.



• چرا تثبیت خروجی در EX مهم‌تر است؟

در کاربردهای حساس، افت ولتاژ فقط یک خطای الکتریکی نیست؛ ممکن است باعث:

• خاموشی کنترلر
• قطع ارتباط
• صدور آلارم کاذب
• از دست رفتن داده
• عملکرد نامطمئن رله‌ها

شود. بنابراین stabilized بودن خروجی برای این محصول یک ویژگی حیاتی است، نه صرفاً یک مشخصه تزئینی.



کاربردهای صنعتی مناسب برای LOGO!POWER EX 24V / 4A

• تابلوهای کنترلی LOGO!

این منبع برای تغذیه مستقیم یا غیرمستقیم بخش‌های زیر مناسب است:

• CPUهای LOGO!
• ماژول‌های I/O
• سنسورهای نوری و القایی
• شستی‌ها و چراغ‌ها
• رله‌های واسط



• اتوماسیون ساختمان و تأسیسات

در سیستم‌های تأسیساتی، پمپ‌خانه‌ها، بوسترپمپ‌ها، تهویه و مانیتورینگ محیطی، 24V/4A یک انتخاب کاملاً منطقی است، چون هم توان کافی دارد و هم سیم‌کشی و حفاظت آن ساده‌تر است.



• کاربردهای EX و محیط‌های حساس

اگر نسخه EX واقعاً برای محیط یا شرایط ویژه طراحی شده باشد، این منبع می‌تواند در سناریوهایی به‌کار رود که طراح نیاز دارد:

• پایداری بالا
• کنترل حرارتی دقیق
• رفتار ایمن در خطا
• انطباق با الزامات ایمنی خاص

داشته باشد. اما تکرار می‌کنم: نوع دقیق تاییدیه EX باید از دیتاشیت رسمی تایید شود.



نکات نصب، حرارتی و انتخاب کابل

• نصب روی ریل DIN

برای این توان، نصب صحیح روی ریل DIN 35 میلی‌متری اهمیت زیادی دارد. اصول حرفه‌ای نصب عبارت‌اند از:

• منبع را عمودی نصب کنید
• فضای تهویه در بالا و پایین باقی بگذارید
• در مجاورت منابع گرمایی دیگر قرار ندهید
• از آرایش فشرده بدون گردش هوا پرهیز کنید



• افت ولتاژ و کابل‌کشی

در 24 ولت، افت ولتاژ نسبت به سیستم‌های 230 ولت بیشتر خودنمایی می‌کند. بنابراین:

• طول کابل را کوتاه نگه دارید
• سطح مقطع مناسب انتخاب کنید
• بارهای پرمصرف را از طریق توزیع ستاره‌ای تغذیه کنید
• در صورت نیاز، افت مسیر را در محاسبات لحاظ کنید



• حفاظت و اطمینان‌پذیری

در یک منبع 24V صنعتی باید انتظار این حفاظت‌ها را داشت:

• حفاظت اتصال کوتاه
• محدودسازی جریان
• حفاظت اضافه‌بار
• کنترل افزایش دما
• پاسخ پایدار در بازگشت خطا

وجود این حفاظت‌ها برای تابلوهای بدون اپراتور یا سیستم‌های دورافتاده اهمیت دوچندان دارد.





سوالات متداول

• آیا این منبع برای PLC LOGO! مناسب است؟

بله، از نظر توان 96 وات برای بسیاری از پروژه‌های LOGO! کاملاً مناسب است، به‌خصوص اگر ماژول توسعه و سنسور هم داشته باشید.

• آیا می‌توان بار 4 آمپر را دائماً از منبع گرفت؟

از نظر تئوری بله، اما از نظر طراحی حرفه‌ای بهتر است بار دائمی را حدود 70 تا 80 درصد ظرفیت نگه دارید تا حاشیه حرارتی و پایداری بهتر شود.

• آیا کد 6EP3333-6SC00-0AY0 قطعی است؟

خیر. طبق بررسی رسمی، این کد تایید نشده و احتمال خطای شماره سفارش وجود دارد.

• آیا نسخه EX حتماً به معنی ضدانفجار است؟

نه لزوماً. EX باید بر اساس دیتاشیت و تاییدیه‌های رسمی تفسیر شود؛ نباید صرفاً از روی نام محصول نتیجه‌گیری قطعی کرد.

• اگر بخواهم مدل دقیق را پیدا کنم چه کار کنم؟

بهترین راه، ارسال عکس لیبل محصول یا PDF دیتاشیت است تا شماره سفارش دقیق و مشخصات واقعی آن تطبیق داده شود.
