معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 3.7 A NEC class II با کد فنی 6EP3333-7LB00-0AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200

ورودی: تک‌فاز ۲۳۰-۱۲۰ ولت (AC) یا ۲۴۰-۱۲۰ ولت (DC)

خروجی: ۲۴ ولت (DC) ۳/۷ آمپر

با استاندارد NEC کلاس ۲

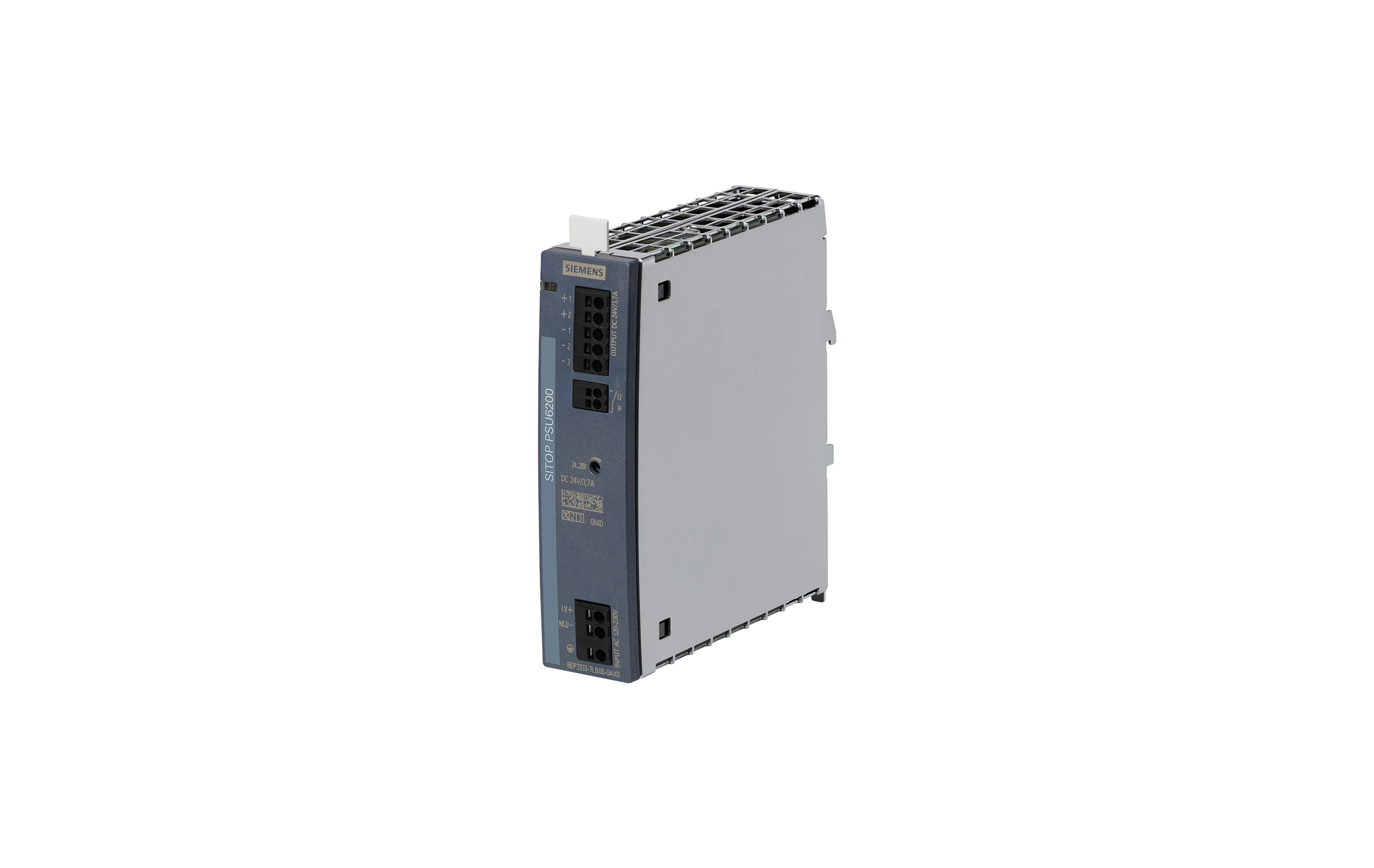

• منبع تغذیه زیمنس SITOP PSU6200 مدل 6EP3333-7LB00-0AX0

منبع تغذیه Siemens SITOP PSU6200 با کد فنی 6EP3333-7LB00-0AX0 یک منبع تغذیه سوئیچینگ، تثبیت‌شده و تک‌فاز برای ایجاد ولتاژ کنترل 24V DC در سامانه‌های اتوماسیون صنعتی است. این تجهیز با خروجی نامی 3.7A، توان تقریبی 88.8W را در اختیار مدار قرار می‌دهد و به‌صورت اختصاصی برای کاربردهایی عرضه شده است که رعایت الزامات NEC Class 2 اهمیت دارد.

کد نام‌گذاری عملکردی این تجهیز در خانواده SITOP به شکل زیر قابل تفسیر است:

SITOP PSU6200 / 1AC / 24VDC / 3.7A / NEC Class 2

مدل 6EP3333-7LB00-0AX0 برای تابلوهای کنترل، سیستم‌های PLC، مدارهای سنسوری، تجهیزات ابزار دقیق، رله‌های واسط، تجهیزات ارتباطی و بسیاری از مصرف‌کننده‌های 24 ولت مناسب است؛ اما انتخاب آن باید بر مبنای جریان واقعی بار، جریان راه‌اندازی، شرایط حرارتی تابلو، طول کابل و الزامات حفاظتی انجام شود.



مشخصات فنی اصلی 6EP3333-7LB00-0AX0

• ورودی AC و DC

این مدل دارای ورودی گسترده و انعطاف‌پذیر است:

• نوع ورودی: تک‌فاز
• محدوده ورودی AC: 120 تا 240V AC
• محدوده ورودی DC: 120 تا 240V DC
• خروجی نامی: 24V DC
• جریان خروجی نامی: 3.7A
• توان خروجی محاسباتی: حدود 88.8W
• نوع خروجی: تثبیت‌شده و سوئیچینگ
• استاندارد ویژه خروجی: NEC Class 2
• خانواده محصول: SITOP PSU6200
• کد MLFB: 6EP3333-7LB00-0AX0

توان خروجی از رابطه زیر محاسبه می‌شود:

Pout = Vout × Iout ​

Pout = 24 × 3.7 = 88.8W

بنابراین این مدل نسبت به نسخه‌های 24V/1.3A و 24V/2.5A سری PSU6200 ظرفیت بیشتری دارد، اما همچنان در گروه منابع تغذیه کم‌حجم و مناسب مدارهای کنترل قرار می‌گیرد؛ نه منابع تغذیه پرتوان برای موتور، درایو یا عملگرهای بزرگ.



مفهوم NEC Class 2 در این منبع تغذیه

• NEC Class 2 چیست؟

استاندارد NEC Class 2 یک طبقه‌بندی ایمنی برای مدارهای توان محدود است. هدف اصلی آن کاهش خطر آتش‌سوزی، شوک الکتریکی و آسیب ناشی از اتصال کوتاه در مدارهای خروجی است. یک منبع تغذیه Class 2 باید توان، ولتاژ و جریان خروجی را در محدوده‌ای کنترل کند که مدارهای پایین‌دست از سطح مشخصی از ایمنی برخوردار باشند.

در مورد مدل 6EP3333-7LB00-0AX0، عبارت NEC Class 2 بخشی از مشخصه رسمی محصول است و نباید صرفاً به‌عنوان یک ویژگی تبلیغاتی تلقی شود. این ویژگی در پروژه‌هایی اهمیت ویژه دارد که طراحی مدارهای کنترل، سیستم‌های ساختمانی، تابلوهای صادراتی یا تجهیزات دارای الزامات آمریکای شمالی باید با مقررات NEC هماهنگ باشد.



• مزایای عملی Class 2

استفاده از منبع تغذیه Class 2 می‌تواند مزایای زیر را در طراحی ایجاد کند:

• کاهش ریسک انرژی خطرناک در مدارهای کنترل؛
• ساده‌تر شدن طراحی برخی مدارهای شاخه‌ای؛
• امکان استفاده از تجهیزات و سیم‌کشی منطبق با الزامات Class 2؛
• مناسب بودن برای مدارهای سنسوری و کنترلی کم‌خطر؛
• محدود شدن انرژی قابل تحویل در شرایط خطا؛
• هماهنگی بهتر با برخی استانداردها و کدهای الکتریکی آمریکای شمالی.

بااین‌حال، Class 2 به معنی حذف کامل فیوزها یا مدارشکن‌های شاخه‌ای نیست. در طراحی حرفه‌ای باید همچنان برای هر گروه بار، حفاظت مناسب، قطع اضطراری و جداسازی الکتریکی در نظر گرفته شود.



• کاربردهای مناسب در اتوماسیون صنعتی

خروجی 24V DC با جریان 3.7A برای طیف وسیعی از تجهیزات کنترلی مناسب است. برخی کاربردهای متداول این مدل عبارت‌اند از:

• تغذیه CPU و ماژول‌های جانبی PLC؛
• سنسورهای القایی، خازنی و فوتوالکتریک؛
• انکودرهای کم‌مصرف؛
• رله‌های واسط و رله‌های الکترونیکی؛
• ماژول‌های Remote I/O؛
• سوئیچ‌ها و تجهیزات شبکه صنعتی کم‌مصرف؛
• HMIهای کوچک؛
• ترانسمیترهای ابزار دقیق؛
• شیرهای برقی کوچک؛
• چراغ‌های سیگنال و تجهیزات اعلان وضعیت؛
• مدارهای فرمان کنتاکتورها؛
• تجهیزات کنترل ساختمان و سیستم‌های مانیتورینگ.

برای مثال، اگر مجموع جریان مصرفی تجهیزات یک تابلو در حالت عادی 2.8A باشد، ظرفیت آزاد منبع برابر است با:

Ireserve = 3.7 − 2.8 = 0.9A

این حاشیه برای تغییرات بار و توسعه محدود سیستم مفید است. اما اگر بخشی از بار شامل شیرهای برقی، رله‌های متعدد یا تجهیزات دارای خازن ورودی بزرگ باشد، باید جریان راه‌اندازی نیز بررسی شود.



انتخاب صحیح ظرفیت و مدیریت بار

• بار دائم در برابر جریان لحظه‌ای

جریان نامی 3.7A باید با مجموع جریان مصرفی واقعی مقایسه شود. این مقایسه نباید فقط بر اساس جریان درج‌شده روی پلاک تجهیزات انجام شود. موارد زیر نیز مهم هستند:

• جریان راه‌اندازی هنگام روشن‌شدن تجهیزات؛
• جریان تحریک اولیه رله‌ها و شیرهای برقی؛
• جریان شارژ خازن ورودی ماژول‌ها؛
• تغییرات مصرف در حالت فعال بودن خروجی‌ها؛
• جریان بارهای القایی؛
• افزایش مصرف در دمای بالا؛
• توسعه آتی تابلو.

در پروژه‌های حساس، توصیه می‌شود بار دائم در محدوده‌ای پایین‌تر از ظرفیت کامل منبع طراحی شود. مقدار دقیق حاشیه به نوع بار، دمای تابلو و الزامات قابلیت اطمینان بستگی دارد.



• تقسیم بار به شاخه‌های مستقل

اگر تمام مصرف‌کننده‌ها مستقیماً روی یک ترمینال مشترک قرار گیرند، اتصال کوتاه یک تجهیز ممکن است عملکرد بخش‌های دیگر را مختل کند. معماری پیشنهادی عبارت است از:

• شاخه مستقل برای PLC و تجهیزات CPU؛
• شاخه جداگانه برای سنسورها؛
• شاخه مجزا برای رله‌ها و شیرهای برقی؛
• حفاظت اختصاصی برای تجهیزات شبکه؛
• ترمینال‌های مجزای 0V برای مدارهای حساس؛
• استفاده از فیوزهای DC یا مدارشکن‌های مناسب.

این روش موجب افزایش Selectivity، کاهش زمان عیب‌یابی و جلوگیری از خاموشی غیرضروری کل تابلو می‌شود.



• افت ولتاژ در کابل‌کشی 24 ولت

در سیستم‌های 24 ولت، افت ولتاژ در مسیرهای طولانی می‌تواند قابل توجه باشد؛ خصوصاً زمانی که جریان مصرفی به 3.7A نزدیک است. افت ولتاژ از رابطه زیر قابل محاسبه است:

ΔV = I × R

و مقاومت کابل با توجه به طول مسیر و سطح مقطع تعیین می‌شود. در مدار DC باید مسیر رفت و برگشت هر دو در محاسبه طول لحاظ شوند.

برای کاهش افت ولتاژ می‌توان از روش‌های زیر استفاده کرد:

• افزایش سطح مقطع کابل
• کوتاه کردن مسیر تغذیه
• انتقال منبع به نزدیکی بار
• تقسیم بار به چند مسیر مستقل
• استفاده از ترمینال‌های استاندارد و اتصالات کم‌مقاومت
• کنترل ولتاژ در دورترین مصرف‌کننده، نه فقط در خروجی منبع.

افزایش پتانسیومتر خروجی برای جبران افت کابل باید با احتیاط انجام شود. همه تجهیزات 24 ولت الزاماً مجاز به کار دائم در ولتاژ بالاتر نیستند.



• مدیریت حرارتی و نصب در تابلو

منبع تغذیه سوئیچینگ بخشی از توان را به گرما تبدیل می‌کند. مقدار تلفات به راندمان واقعی، سطح بار و دمای محیط بستگی دارد. نصب نادرست می‌تواند باعث فعال‌شدن حفاظت حرارتی یا کاهش عمر خازن‌های داخلی شود.

نکات اجرایی مهم:

• نصب منبع روی ریل DIN استاندارد؛
• قرار دادن تجهیز در وضعیت عمودی؛
• آزاد گذاشتن مسیر همرفت طبیعی هوا؛
• رعایت فاصله مناسب از تجهیزات گرم مانند درایو و کنتاکتور؛
• جلوگیری از پوشاندن دریچه‌ها با سیم و داکت؛
• بررسی منحنی Derating در دمای بالای تابلو؛
• اندازه‌گیری دمای واقعی داخل تابلو، نه صرفاً دمای سالن.

در تابلوهای فشرده، دمای داخلی می‌تواند به‌مراتب بیشتر از دمای محیط باشد. بنابراین حتی اگر دمای سالن 35 درجه سانتی‌گراد باشد، دمای اطراف منبع ممکن است به محدوده‌ای برسد که ظرفیت خروجی نیازمند کاهش باشد.



• حفاظت ورودی و EMC

برای ورودی AC، انتخاب فیوز یا کلید مینیاتوری باید با جریان ورودی، جریان هجومی و مشخصه قطع تجهیز هماهنگ باشد. استفاده از کلید بسیار حساس ممکن است هنگام روشن‌شدن منبع موجب قطع ناخواسته شود.

در محیط‌های صنعتی دارای کنتاکتور، اینورتر و موتور، موارد زیر نیز اهمیت دارند:

• اتصال صحیح PE؛
• جداسازی کابل ورودی از کابل‌های قدرت؛
• رعایت مسیر مناسب سیم‌های AC و DC؛
• استفاده از شیلد و زمین‌کردن صحیح کابل‌های حساس؛
• جلوگیری از عبور خروجی 24V در مجاورت کابل موتور؛
• استفاده از حفاظت Surge در شبکه‌های مستعد اضافه‌ولتاژ.



پرسش‌های متداول

• توان خروجی مدل 6EP3333-7LB00-0AX0 چقدر است؟

توان محاسباتی آن برابر است با:

  88.8W = 24×3.7

• آیا این مدل برای PLC زیمنس S7-1200 یا S7-1500 مناسب است؟

بله، در صورت کافی بودن ظرفیت جریان، می‌تواند PLC، ماژول‌های I/O و تجهیزات جانبی را تغذیه کند. مجموع جریان واقعی و جریان راه‌اندازی باید بررسی شود.

• آیا ورودی DC آن 24 ولت است؟

خیر. ورودی DC در محدوده 120 تا 240V DC است و نباید به باس 24V DC متصل شود.

• NEC Class 2 یعنی فیوز خروجی لازم نیست؟

خیر. Class 2 محدودیت ایمنی توان را فراهم می‌کند، اما حفاظت شاخه‌ای برای افزایش Selectivity و حفاظت کابل‌ها همچنان توصیه می‌شود.

• آیا می‌توان از این منبع برای موتور DC استفاده کرد؟

به‌طور معمول خیر. این مدل برای مدارهای کنترل و بارهای DC محدود طراحی شده است. موتورهای DC به بررسی جریان راه‌اندازی، جریان قفل‌شدن و رفتار دینامیکی نیاز دارند.



• جمع‌بندی فنی

منبع تغذیه Siemens SITOP PSU6200 مدل 6EP3333-7LB00-0AX0 یک منبع تثبیت‌شده تک‌فاز با ورودی 120 تا 240V AC/DC و خروجی 24V DC / 3.7A است. توان تقریبی 88.8 وات و گواهی NEC Class 2، آن را به گزینه‌ای مناسب برای مدارهای کنترل صنعتی، تابلوهای اتوماسیون و پروژه‌هایی با الزامات ایمنی آمریکای شمالی تبدیل می‌کند. در انتخاب نهایی، جریان دائم، Inrush، افت ولتاژ، Derating، تهویه، حفاظت ورودی و تقسیم شاخه‌ای خروجی باید هم‌زمان بررسی شوند.
