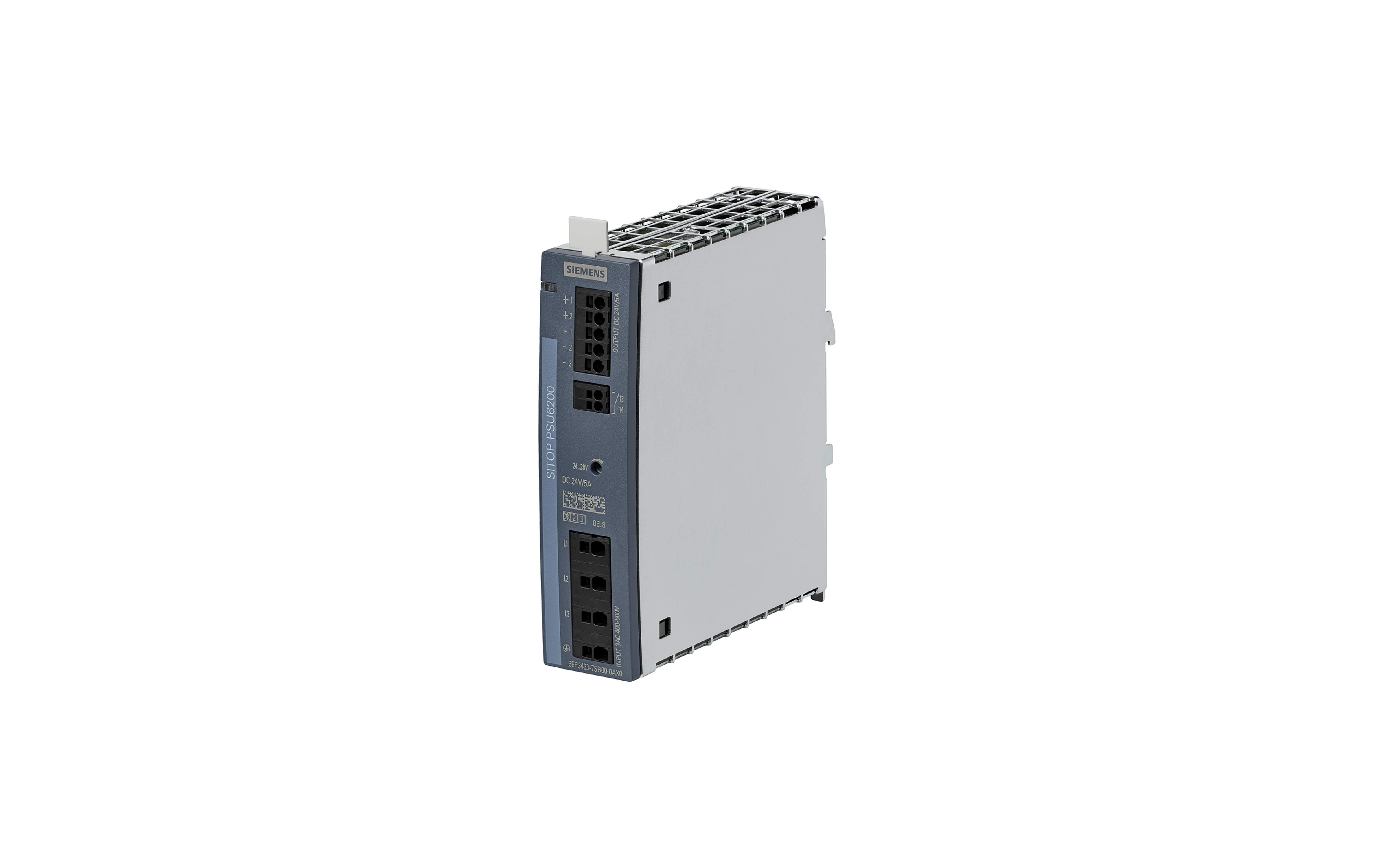

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 Ex 24 V/5 A با کد فنی 6EP3433-7SC00-0AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200 Ex

ورودی: سه‌فاز ۵۰۰-۴۰۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۵ آمپر



 • معرفی فنی Siemens SITOP PSU6200 Ex 24 V/5 A

منبع تغذیه Siemens SITOP PSU6200 Ex 24 V/5 A با کد فنی 6EP3433-7SC00-0AX0 یک پاور صنعتی تثبیت‌شده از خانواده PSU6200 Ex است که برای تولید 24 ولت DC پایدار در محیط‌هایی طراحی شده که علاوه بر الزامات عادی اتوماسیون، به ملاحظات ایمنی مناطق مستعد خطر انفجار نیز پایبند هستند. همین پسوند Ex تفاوت اصلی و تعیین‌کننده این مدل با نسخه استاندارد معمولی است؛ یعنی ما با یک منبع تغذیه صرفاً صنعتی طرف نیستیم، بلکه با تجهیزی مواجهیم که برای سناریوهای فرآیندی حساس، زون‌بندی‌شده و مقررات‌محور مناسب‌سازی شده است.

در معماری‌های صنعتی، نسخه Ex زمانی معنا پیدا می‌کند که تابلو یا ناحیه نصب، در مجاورت تجهیزات فرآیندی، خطوط شیمیایی، محیط‌های با بخارات قابل اشتعال یا بخش‌هایی از کارخانه باشد که مقررات Zone-based و تاییدیه‌های ویژه در آن‌ها اهمیت دارند. بنابراین انتخاب این مدل، فقط انتخاب “یک پاور 24 ولت” نیست؛ بلکه انتخاب یک راهکار تغذیه سازگار با فلسفه ایمنی محیط‌های خطرناک است.



شناسنامه فنی و کد MLFB

• مشخصات اصلی مدل 6EP3433-7SC00-0AX0

بر اساس مشخصات ارائه‌شده، این تجهیز دارای ویژگی‌های زیر است:

• سری محصول: SITOP PSU6200 Ex
• نوع: منبع تغذیه تثبیت‌شده (stabilized)
• MLFB: 6EP3433-7SC00-0AX0
• ورودی: سه‌فاز 400…500 V AC
• خروجی: 24 V DC
• جریان خروجی نامی: 5 A
• توان خروجی نامی: 120 W
• نسخه: Ex / مناسب کاربردهای خاص صنعتی
• کاربری: تغذیه بارهای 24 ولتی در محیط‌های فرآیندی و تابلوهای صنعتی حساس

توان خروجی این مدل مانند نسخه غیر Ex از رابطه زیر به‌دست می‌آید:

P = V × I = 24 × 5 = 120W

بنابراین از نظر ظرفیت الکتریکی، این مدل یک منبع 120 واتی است؛ اما از نظر حوزه کاربرد و سطح انطباق، ارزش افزوده‌ی اصلی آن در Ex بودن و قابلیت استفاده در محیط‌های با الزامات ویژه است.



ورودی سه‌فاز 400 تا 500 ولت AC

• چرا ورودی سه‌فاز در نسخه Ex مهم است؟

ورودی سه‌فاز 400…500 VAC این مدل را مناسب تابلوهای صنعتی و زیرساخت‌هایی می‌کند که تغذیه قدرت به‌صورت سه‌فاز در دسترس است. در عمل، این ویژگی چند مزیت دارد:

• بار ورودی بین فازها متعادل‌تر توزیع می‌شود؛
• پایداری بیشتر در شبکه‌های صنعتی بزرگ حاصل می‌شود؛
• برای تابلوهایی که تعداد زیادی بار 24 ولتی دارند، معماری حرفه‌ای‌تری فراهم می‌شود؛
• مناسب برای واحدهایی است که انرژی الکتریکی را به‌صورت متمرکز و سه‌فاز توزیع می‌کنند.

اما در نسخه Ex، موضوع فقط “ورودی سه‌فاز” نیست. در چنین تجهیزی باید دقت کرد که تمام لایه‌های نصب، کابل‌کشی، حفاظت بالادست، دمای محیط و محل قرارگیری تابلو با الزامات محیط Ex هم‌خوان باشند. در پروژه‌های واقعی، کوچک‌ترین خطا در انتخاب تجهیز یا نصب، می‌تواند به عدم انطباق با استانداردهای منطقه خطرناک منجر شود.



خروجی 24 ولت / 5 آمپر و کاربرد مهندسی

• ظرفیت 120 وات برای چه سناریوهایی مناسب است؟

خروجی 24V DC / 5A به‌معنای توان 120 وات است و این ظرفیت برای بسیاری از بارهای کنترل و اتوماسیون کاملاً کافی است، از جمله:

• PLC و ماژول‌های I/O با مصرف متوسط،
• رله‌ها و کنتاکت‌های کنترلی،
• سنسورها و ترانسمیترهای صنعتی،
• ماژول‌های ارتباطی و ابزار دقیق،
• شیرهای برقی کم‌مصرف،
• تجهیزات جانبی تابلو در محیط فرآیندی.

در محیط Ex، معمولاً فلسفه طراحی این است که منبع تغذیه مرکزی با کیفیت بالا، انرژی را به بخش‌های مختلف برساند و سپس در صورت نیاز، حفاظت‌ها و محدودسازی‌های شاخه‌ای به‌درستی اعمال شوند. بنابراین 5 آمپر برای یک زیرسیستم کنترل، ظرفیت کاملاً معقولی است؛ البته به شرط آن‌که بارهای پیک، جریان هجومی و چرخه کاری در طراحی لحاظ شوند.



• رفتار تثبیت‌شده (Stabilized) چه اهمیتی دارد؟

واژه stabilized در اینجا فقط یک برچسب تبلیغاتی نیست. در عمل یعنی خروجی منبع، در برابر تغییرات بار و نوسانات ورودی، در محدوده‌ای کنترل‌شده و پایدار باقی می‌ماند. این ویژگی برای تجهیزاتی که به 24 ولت تمیز و بدون افت ناگهانی نیاز دارند حیاتی است، مخصوصاً در محیط‌هایی که خرابی یا ریست کنترلر می‌تواند هزینه‌بر یا خطرناک باشد.



مفهوم Ex و ملاحظات ایمنی

• Ex بودن دقیقاً چه چیزی را تغییر می‌دهد؟

پسوند Ex نشان می‌دهد که این مدل برای کاربرد در محیط‌هایی با الزامات ویژه ایمنی طراحی شده است. در عمل، این موضوع می‌تواند به مواردی مانند موارد زیر مرتبط باشد:

• محدودیت‌های دمای سطحی تجهیز،
• الزامات نصب و تهویه،
• نوع زون یا ناحیه مجاز،
• نیاز به هماهنگی با تجهیزات حفاظتی و تابلوهای تاییدشده،
• توجه ویژه به مستندات انطباق و تاییدیه‌ها.

نکته بسیار مهم این است که Ex بودن یک پاور، مجوز استفاده آزاد در هر محیط خطرناک نیست. همیشه باید تطابق دقیق تجهیز با زون، کلاس دمایی، روش نصب و تاییدیه پروژه بررسی شود. از دید مهندسی، این کد MLFB بخشی از هویت فنی تجهیز است، اما انطباق نهایی همیشه باید با دیتاشیت و مدارک تاییدیه کنترل شود.



• تفاوت نسخه Ex با نسخه استاندارد

از منظر طراحی، تفاوت اصلی این دو نسخه در این موارد است:

• دامنه کاربرد و محل نصب؛
• الزامات تاییدیه‌ای و انطباقی؛
• ملاحظات ایمنی محیطی؛
• محدودیت‌های احتمالی نصب و بهره‌برداری.

بنابراین اگر پروژه شما در یک محیط عمومی صنعتی است، نسخه استاندارد ممکن است کافی باشد. اما اگر تابلو در مجاورت نواحی فرآیندی یا خطرناک قرار دارد، نسخه Ex می‌تواند انتخاب حرفه‌ای و ضروری باشد.



طراحی تابلو، حفاظت و توزیع بار

• حفاظت شاخه‌ای و Selectivity

در کاربردهای صنعتی، حتی برای یک پاور 24 ولت 5 آمپر هم نباید همه مصرف‌کننده‌ها را به یک خط مشترک وابسته کرد. بهترین راهبرد این است که خروجی به چند شاخه تفکیک شود و برای هر شاخه حفاظت مستقل در نظر گرفته شود:

• فیوزهای DC مناسب،
• ماژول‌های Selectivity،
• تفکیک بارهای حساس و غیرحساس،
• جداسازی بارهای القایی از بارهای الکترونیکی.

این معماری در محیط‌های Ex نیز اهمیت دوچندان دارد، چون یک خطای ساده نباید باعث خاموشی گسترده یا ایجاد وضعیت غیرایمن در کل سیستم شود.



• مدیریت حرارتی در تابلو Ex

در محیط‌های حساس، مدیریت حرارت فقط برای دوام تجهیز نیست؛ بلکه بخشی از انطباق ایمنی است. افزایش دما می‌تواند هم به کاهش عمر قطعات منجر شود و هم از منظر Ex یک ریسک محسوب شود. بنابراین باید موارد زیر رعایت شود:

• فاصله مناسب از منابع حرارتی دیگر؛
• تهویه مؤثر داخل تابلو؛
• بررسی Derating در دماهای بالا؛
• رعایت جهت نصب توصیه‌شده؛
• جلوگیری از انسداد مسیر جریان هوا.



• جمع‌بندی مهندسی

منبع تغذیه Siemens SITOP PSU6200 Ex 24 V/5 A با کد 6EP3433-7SC00-0AX0 یک راهکار 120 واتی، تثبیت‌شده و صنعتی برای پروژه‌هایی است که علاوه بر نیاز به 24 ولت DC پایدار، به الزامات محیط‌های Ex نیز نیاز دارند. ورودی سه‌فاز 400…500 VAC، ظرفیت مناسب برای زیرسیستم‌های کنترل، و ماهیت Ex آن را به گزینه‌ای جدی برای تابلوهای فرآیندی، صنایع شیمیایی، نفت‌وگاز، و نواحی با ریسک محیطی بالاتر تبدیل می‌کند.

اگر پروژه شما در یک ناحیه عادی صنعتی است، باید نسخه Ex را فقط در صورت نیاز واقعی انتخاب کنید؛ اما اگر الزامات محیطی، Zone بندی و انطباق ایمنی مطرح‌اند، این مدل دقیقاً همان جایی می‌درخشد که پایداری الکتریکی و ملاحظات ایمنی ویژه باید هم‌زمان تأمین شوند.



سوالات متداول

• آیا 6EP3433-7SC00-0AX0 همان منبع 24 ولت 5 آمپر است؟

بله، خروجی آن 24V DC / 5A است و توان نامی آن 120 وات می‌باشد.

• تفاوت اصلی این مدل با نسخه استاندارد چیست؟

تفاوت اصلی، Ex بودن و مناسب‌بودن برای کاربردهای دارای الزامات ایمنی ویژه است.

• ورودی این مدل تک‌فاز است یا سه‌فاز؟

این مدل سه‌فاز 400…500V AC است.

• آیا می‌توان آن را در هر محیط صنعتی استفاده کرد؟

خیر، باید انطباق آن با Zone، شرایط نصب و تاییدیه پروژه بررسی شود.

• آیا برای PLC و تجهیزات کنترلی مناسب است؟

بله، برای بسیاری از بارهای 24 ولتی صنعتی مناسب است، به‌شرط اینکه مجموع بار از ظرفیت 5 آمپر فراتر نرود.
