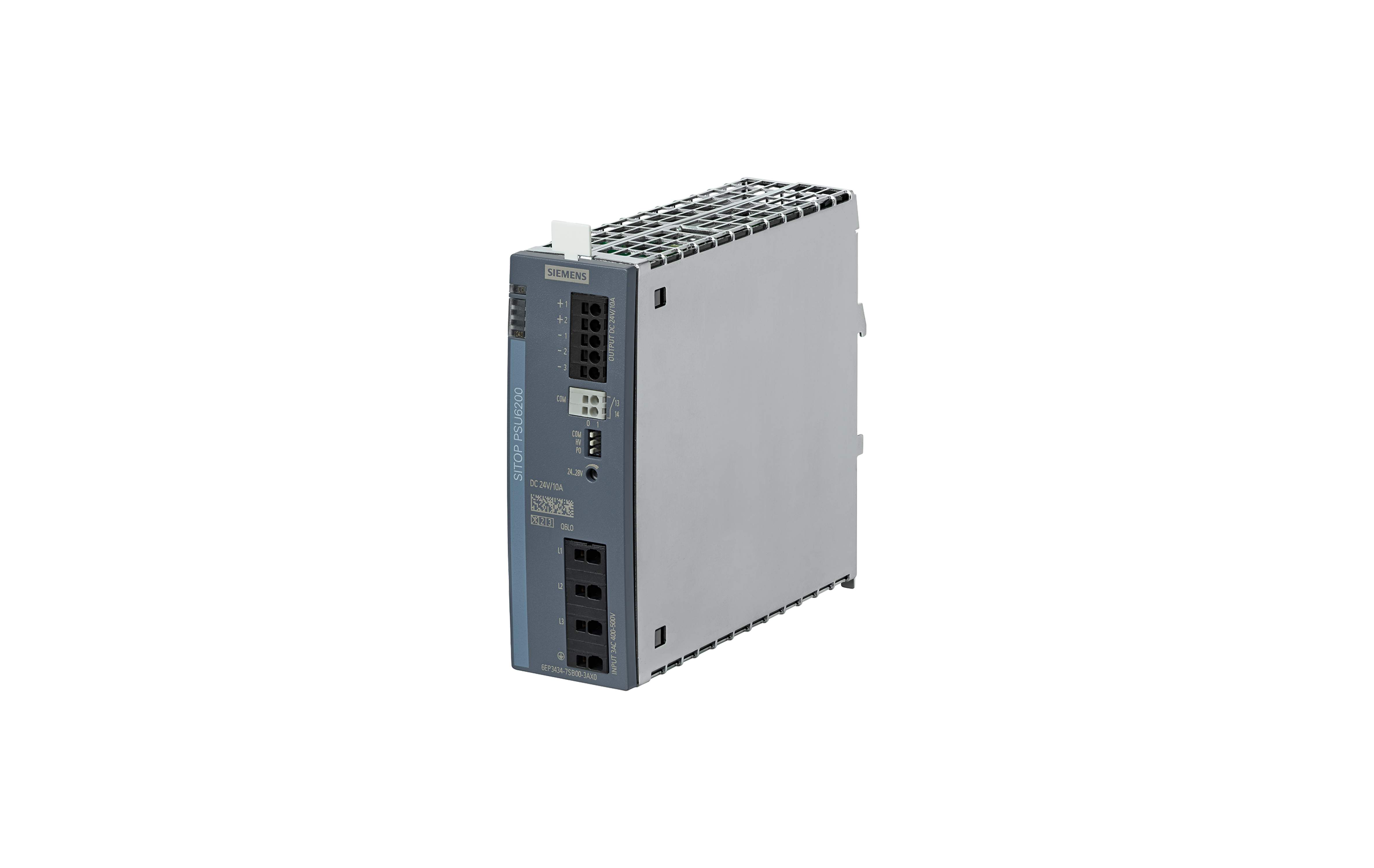

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 Ex 24 V/10 A با کد فنی 6EP3434-7SC00-3AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200 Ex

ورودی: سه‌فاز ۵۰۰-۴۰۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۱۰ آمپر



• معرفی فنی Siemens SITOP PSU6200 Ex 24 V/10 A

منبع تغذیه Siemens SITOP PSU6200 Ex 24 V/10 A با کد فنی 6EP3434-7SC00-3AX0 یک پاور صنعتی تثبیت‌شده از خانواده‌ی PSU6200 Ex است که برای تولید 24 ولت DC پایدار با جریان نامی 10 آمپر طراحی شده و هم‌زمان، الزامات ایمنی و انطباقی مرتبط با محیط‌های دارای شرایط ویژه را نیز در نظر می‌گیرد. این مدل از نظر مهندسی، نقطه تلاقی سه خواسته مهم است: توان قابل‌اعتماد، تغذیه سه‌فاز، و نسخه Ex.

در پروژه‌های صنعتی معمولی، یک منبع 24 ولت 10 آمپر فقط یک منبع تغذیه است. اما در پروژه‌های فرآیندی، نواحی نزدیک به تجهیزات حساس، یا سامانه‌هایی که تاییدیه‌ها و محدودیت‌های محیطی اهمیت دارند، همین تجهیز باید نه‌تنها از نظر الکتریکی، بلکه از نظر سطح انطباق، رفتار حرارتی، و شرایط نصب هم بررسی شود. به همین دلیل، پسوند Ex در این مدل، یک جزئیات تزئینی نیست؛ بلکه یک شاخص مهم در انتخاب مهندسی است.



شناسنامه فنی و MLFB

• مشخصات اصلی مدل 6EP3434-7SC00-3AX0

بر اساس اطلاعات ارائه‌شده، ویژگی‌های کلیدی این مدل عبارت‌اند از:

• سری محصول: SITOP PSU6200 Ex
• نوع: منبع تغذیه تثبیت‌شده (stabilized)
• MLFB: 6EP3434-7SC00-3AX0
• ورودی: سه‌فاز 400…500 V AC
• خروجی: 24 V DC
• جریان خروجی نامی: 10 A
• توان خروجی نامی: 240 W
• نسخه: Ex
• کاربرد: تغذیه بارهای 24 ولتی در محیط‌های صنعتی و فرآیندی دارای الزامات ویژه

توان خروجی این تجهیز از رابطه زیر به‌دست می‌آید:

P = V × I = 24 × 10 = 240W

این عدد نشان می‌دهد که از نظر توان، با یک پاور 240 واتی روبه‌رو هستیم. اما ارزش افزوده‌ی اصلی این مدل، صرفاً در عدد وات نیست؛ بلکه در این است که این توان در قالب یک راهکار Ex-Ready برای سیستم‌های حساس صنعتی ارائه می‌شود.



اهمیت نسخه Ex در طراحی صنعتی

• Ex بودن دقیقاً چه معنایی دارد؟

در ادبیات صنعتی، Ex معمولاً به تجهیزاتی اشاره دارد که برای استفاده در محیط‌های با خطر انفجار یا شرایط خاص ایمنی در نظر گرفته می‌شوند. این مفهوم می‌تواند با محدودیت‌های دمای سطحی، شرایط نصب، زون‌های کاری، و الزامات تاییدیه‌ای گره خورده باشد. بنابراین، وقتی از SITOP PSU6200 Ex صحبت می‌کنیم، منظور فقط یک پاور صنعتی مقاوم نیست؛ بلکه منبعی است که باید با فلسفه‌ی ایمنی محیط‌های خاص سازگار باشد.

نکته‌ی بسیار مهم این است که Ex بودن به‌هیچ‌وجه به معنای “مجاز بودن در هر شرایطی” نیست. در عمل باید موارد زیر بررسی شوند:

• نوع زون یا ناحیه نصب،
• تطابق تجهیز با استانداردها و تاییدیه‌های پروژه،
• شرایط تهویه و دمای محیط،
• روش نصب داخل تابلو یا enclosure،
• هم‌خوانی با سایر تجهیزات حفاظتی.



• چرا نسخه Ex برای تابلوهای 24 ولتی مهم است؟

حتی اگر خروجی فقط 24 ولت DC باشد، در بسیاری از سایت‌های صنعتی، خود منبع تغذیه در بخشی از تابلو قرار می‌گیرد که الزامات ایمنی ویژه دارد. در چنین شرایطی، استفاده از نسخه استاندارد ممکن است از نظر انطباق کافی نباشد. نسخه Ex کمک می‌کند که معماری الکتریکی تابلو از ابتدا با رویکردی ایمن، قابل‌ممیزی و مطابق با مستندات صنعتی طراحی شود.



ورودی سه‌فاز 400 تا 500 ولت AC

• مزیت سه‌فاز بودن در پاور 24 ولت 10 آمپر

ورودی سه‌فاز 400…500 VAC یکی از مزیت‌های مهم این مدل است. این ویژگی باعث می‌شود:

• توان ورودی بین سه فاز توزیع شود؛
• فشار الکتریکی روی یک فاز منفرد کاهش یابد؛
• در تابلوهای بزرگ و خطوط تولید، هماهنگی بهتری با شبکه برق صنعتی ایجاد شود؛
• رفتار منبع در برابر نوسانات شبکه، پایدارتر و حرفه‌ای‌تر باشد.

در پروژه‌هایی که چندین مصرف‌کننده 24 ولتی وجود دارد، استفاده از منبع سه‌فاز هم از نظر معماری قدرت و هم از نظر کاهش ازدحام جریان در یک فاز مزیت جدی ایجاد می‌کند.



• نکته مهندسی درباره ورودی

این ورودی سه‌فاز، یک ورودی قدرت صنعتی است و نباید با باس‌های DC یا ولتاژهای کم‌ولتاژ اشتباه گرفته شود. در طراحی تابلو باید به موارد زیر دقت شود:

• حفاظت بالادست متناسب با جریان ورودی،
• هماهنگی کلید حفاظتی با مشخصات منبع،
• کنترل کیفیت اتصال ارت،
• رعایت مسیر کابل‌کشی قدرت و جداسازی از سیگنال،
• بررسی دمای محیط و تهویه در حالت بار کامل.



خروجی 24 ولت / 10 آمپر و کاربردهای عملی

• ظرفیت 240 وات در سناریوهای واقعی

خروجی 24V DC / 10A یعنی یک باس 240 وات که برای طیف گسترده‌ای از بارهای صنعتی مناسب است، از جمله:

• PLC و CPUهای متوسط تا پرماژول،
• ماژول‌های I/O متعدد،
• رله‌ها و کنتاکت‌های کنترلی،
• سنسورهای صنعتی،
• شیرهای برقی،
• تجهیزات ارتباطی و شبکه،
• ماژول‌های واسط و مبدل‌های DC/DC.

در محیط‌های فرآیندی یا پروژه‌های حساس، داشتن 10 آمپر ظرفیت نامی کمک می‌کند که توزیع بار با حاشیه اطمینان مناسب انجام شود. با این حال، هرگز نباید کل طراحی را بر مبنای “حداکثر عدد روی کاغذ” انجام داد؛ بلکه باید بار دائم، بار پیک، و همزمانی مصرف به‌صورت واقعی تحلیل شوند.



• رفتار stabilized چه مزیتی دارد؟

واژه stabilized در این خانواده اهمیت زیادی دارد. این یعنی خروجی 24 ولت در برابر تغییرات بار و ورودی، با ثبات مناسبی حفظ می‌شود. این ویژگی برای تجهیزاتی که به ولتاژ تمیز وابسته‌اند، حیاتی است، چون افت یا نوسان می‌تواند پیامدهایی مثل این‌ها داشته باشد:

• ریست شدن کنترلر،
• اختلال در شبکه ارتباطی،
• خطای ماژول‌های ورودی/خروجی،
• رفتار ناپایدار رله‌ها و عملگرها.



حفاظت، تشخیص خطا و توزیع بار

• چرا حفاظت شاخه‌ای ضروری است؟

در یک پاور 24 ولت 10 آمپر، اگر همه‌ی مصرف‌کننده‌ها مستقیم و بدون تفکیک متصل شوند، خطای یک شاخه می‌تواند کل باس را زمین‌گیر کند. راهکار مهندسی صحیح این است که خروجی به چند شاخه تقسیم شود و برای هر شاخه از حفاظت مجزا استفاده شود:

• فیوزهای DC مناسب،
• ماژول‌های Selectivity،
• تفکیک بارهای حساس و غیرحساس،
• جدا کردن بارهای القایی از بارهای الکترونیکی.

این موضوع در نسخه Ex هم اهمیت دوچندان دارد، چون هدف فقط “تامین توان” نیست؛ بلکه مدیریت ریسک و کنترل دامنه خطا نیز مطرح است.



• نقش تشخیص وضعیت

در خانواده SITOP، قابلیت‌های تشخیصی مثل DC OK و پایش وضعیت منبع، به طراح کمک می‌کند که سلامت تغذیه را وارد منطق کنترل کند. این امکان به‌ویژه در سایت‌های حساس ارزشمند است، چون می‌توان قبل از توقف فرایند، هشدار دریافت کرد و وارد فاز نگه‌داری پیشگیرانه شد.



ملاحظات نصب، حرارت و انطباق

• مدیریت حرارتی در تابلوهای Ex

در محیط‌های دارای الزامات ویژه، مدیریت حرارت یک موضوع صرفاً فنی نیست؛ بخشی از انطباق ایمنی است. بنابراین باید موارد زیر رعایت شوند:

• فاصله مناسب از منابع حرارتی دیگر،
• تهویه مؤثر داخل تابلو،
• بررسی derating در دمای بالا،
• نصب مطابق توصیه سازنده،
• جلوگیری از انسداد مسیر جریان هوا.



• سیم‌کشی و انتخاب تجهیزات جانبی

برای بهره‌برداری درست از این مدل:

• سطح مقطع سیم خروجی متناسب با 10 آمپر انتخاب شود،
• مسیرهای قدرت و سیگنال جدا شوند،
• در شاخه‌های خروجی حفاظت مستقل لحاظ شود،
• تجهیزات جانبی مانند فیوز، Selectivity module و ترمینال‌ها با ولتاژ DC سازگار باشند.



• جمع‌بندی مهندسی

منبع تغذیه Siemens SITOP PSU6200 Ex 24 V/10 A با کد 6EP3434-7SC00-3AX0 یک پاور صنعتی 240 واتی با ورودی سه‌فاز 400…500 VAC و خروجی 24V DC / 10A است که برای پروژه‌هایی طراحی شده که علاوه بر توان و پایداری، به الزامات Ex و انطباق محیطی نیز نیاز دارند. این مدل برای تابلوهای کنترل، سیستم‌های فرآیندی، و معماری‌های صنعتی حساس، یک انتخاب مهندسی سطح بالا محسوب می‌شود.

اگر هدف، ساخت یک باس 24 ولت قابل‌اعتماد در محیطی با محدودیت‌های ایمنی ویژه باشد، این محصول دقیقاً در همان نقطه‌ای قرار می‌گیرد که پایداری الکتریکی، حفاظت، و انطباق صنعتی باید هم‌زمان تامین شوند. البته موفقیت نهایی همیشه به طراحی درست حفاظت، تهویه، توزیع بار و رعایت مستندات تاییدیه وابسته است.



سوالات متداول

• آیا 6EP3434-7SC00-3AX0 خروجی 24 ولت دارد؟

بله، خروجی آن 24V DC با جریان نامی 10A است.

• توان نامی این منبع چقدر است؟

توان خروجی نامی آن 240 وات است.

• تفاوت اصلی این مدل با نسخه استاندارد چیست؟

تفاوت اصلی، Ex بودن و مناسب‌بودن برای کاربردهایی با الزامات ایمنی و محیطی ویژه است.

• ورودی این مدل تک‌فاز است یا سه‌فاز؟

این مدل سه‌فاز 400…500V AC است.

• آیا برای تابلوهای اتوماسیون مناسب است؟

بله، به‌خصوص برای پروژه‌هایی که هم ظرفیت 10 آمپر و هم ملاحظات Ex نیاز دارند.
