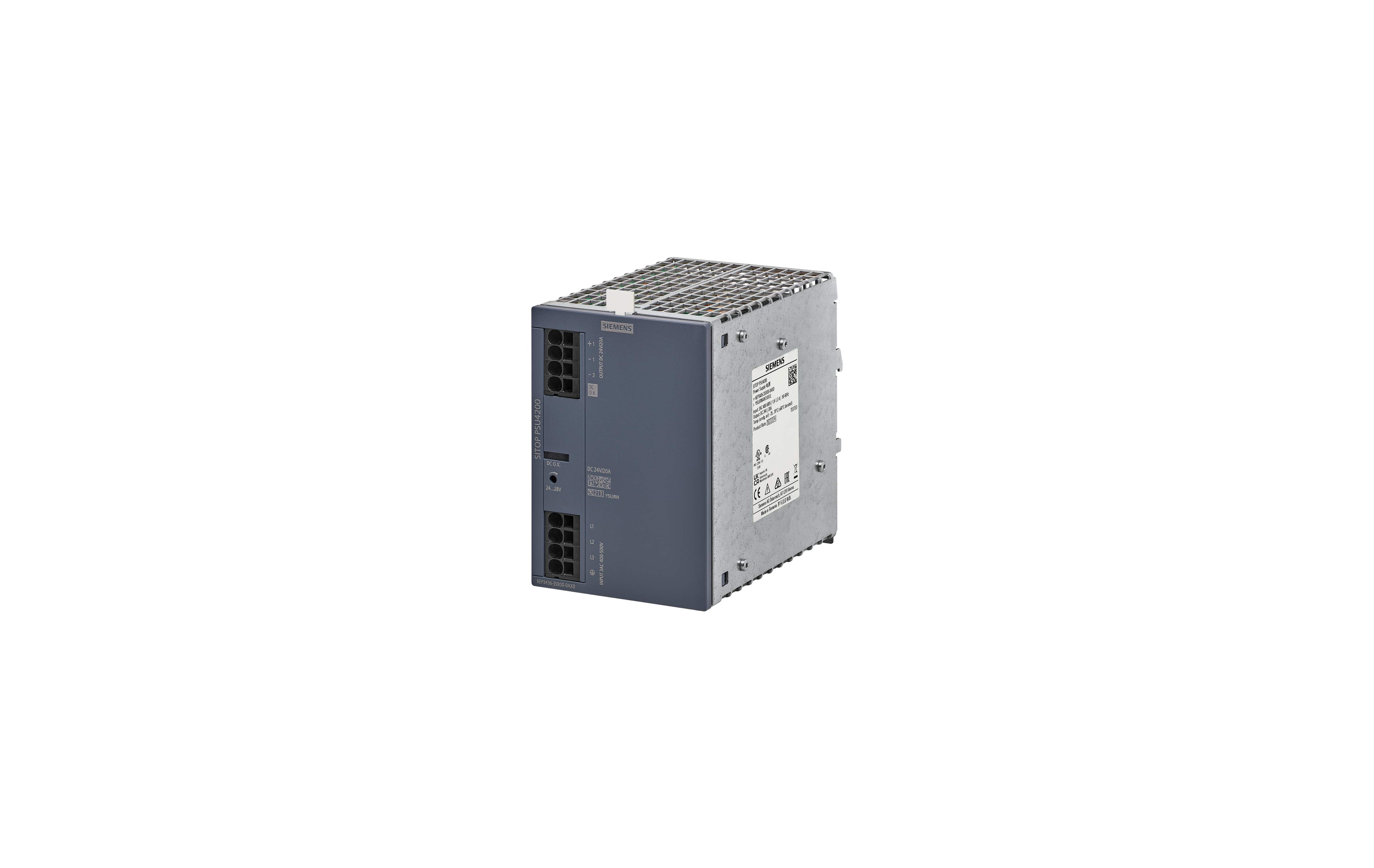

معرفی و بررسی منبع تغذیه زیمنس SITOP PSU4200 3AC 24 V/20 A با کد فنی 6EP3436-3SB00-0AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU4200

ورودی: سه‌فاز ۴۰۰/۵۰۰ ولت (AC)

خروجی: ۲۴ ولت (DC) ۲۰ آمپر



• معرفی فنی منبع تغذیه Siemens SITOP PSU4200 3AC 24 V/20 A

منبع تغذیه SITOP PSU4200 با کد فنی 6EP3436-3SB00-0AX0 یکی از جدی‌ترین گزینه‌های این خانواده برای پروژه‌هایی است که به توان بالاتر، پایداری خروجی 24 ولت DC و ورودی سه‌فاز صنعتی نیاز دارند. این مدل با ورودی سه‌فاز 400/500VAC و خروجی 24VDC / 20A عملاً یک منبع تغذیه 480 واتی در کلاس صنعتی است که برای تابلوهای کنترل سنگین‌تر، ماشین‌آلات چندبخشی، خطوط تولید و سیستم‌های اتوماسیون با تعداد زیاد مصرف‌کننده طراحی شده است.

نکته مهم اینجاست که در این سطح از جریان، منبع تغذیه فقط یک تجهیز تبدیل انرژی نیست؛ بلکه هسته‌ی تغذیه‌ی باس 24 ولت کل سیستم است. یعنی کیفیت آن مستقیماً روی پایداری PLC، HMI، سنسورها، رله‌ها، شیرهای برقی و ماژول‌های I/O اثر می‌گذارد. به همین دلیل، انتخاب این مدل باید با نگاه مهندسی به ظرفیت، حفاظت، افت ولتاژ، حرارت و توزیع بار انجام شود، نه صرفاً بر اساس عدد 20 آمپر.



جایگاه این مدل در معماری صنعتی

• چرا ورودی سه‌فاز اهمیت دارد؟

ورودی 3AC 400/500V برای محیط‌هایی مناسب است که برق کارخانه به‌صورت سه‌فاز در دسترس است و طراح می‌خواهد بار منبع تغذیه را از شبکه‌ای صنعتی‌تر و متعادل‌تر بگیرد. در مقایسه با مدل‌های تک‌فاز، این ساختار چند مزیت مهم دارد:

• توزیع متعادل‌تر بار روی شبکه ورودی
• مناسب برای تابلوهای صنعتی با توان بالا
• کاهش وابستگی به یک فاز واحد
• سازگاری بهتر با زیرساخت کارخانه‌ای
• امکان طراحی منظم‌تر در تابلوهای قدرت و کنترل

در پروژه‌های واقعی، این ویژگی بسیار مهم است؛ چون وقتی تابلو شامل درایو، کنتاکتور، کنترلر، تجهیزات شبکه و چندین مصرف‌کننده 24 ولت باشد، ورودی سه‌فاز کمک می‌کند تغذیه منبع پایدارتر و حرفه‌ای‌تر شود.

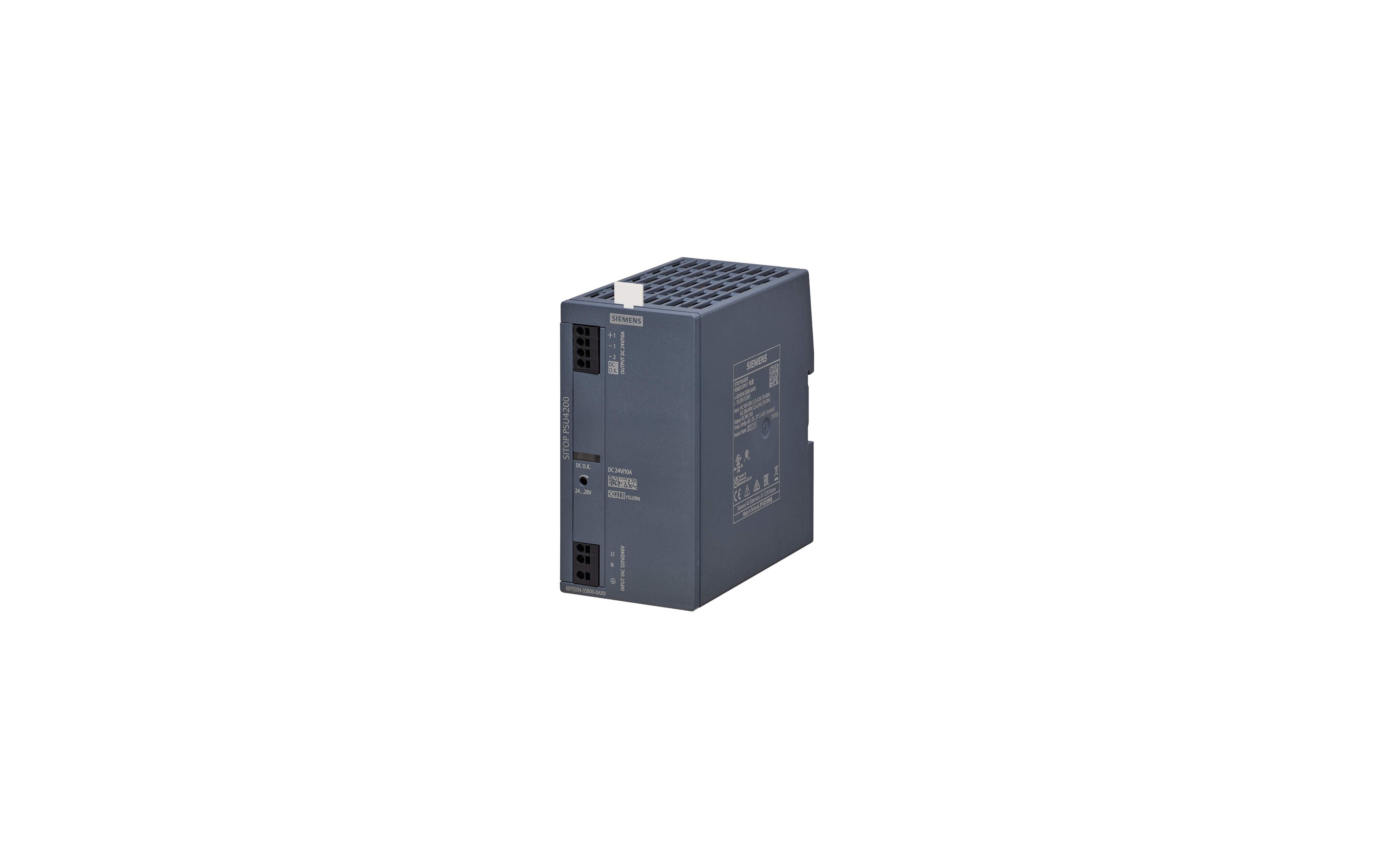

• چه تفاوتی با نسخه 3AC 10A دارد؟

هر دو مدل از ورودی سه‌فاز بهره می‌برند، اما نسخه 20 آمپر برای جایی است که معماری 24 ولت فقط یک بخش فرعی نباشد، بلکه یکی از ستون‌های اصلی تابلو باشد. این یعنی:

• بارهای بیشتری روی باس 24 ولت قرار می‌گیرند
• نیاز به حفاظت شاخه‌ای جدی‌تر می‌شود
• افت ولتاژ در مسیرها مهم‌تر می‌شود
• مدیریت حرارتی تابلو حساس‌تر می‌شود
• رزرو توان برای توسعه آینده اهمیت بالاتری دارد



مشخصات کلیدی 6EP3436-3SB00-0AX0

• داده‌های اصلی محصول

این منبع تغذیه با طراحی stabilized و صنعتی، برای تبدیل مطمئن انرژی سه‌فاز AC به DC پایدار استفاده می‌شود.

ویژگی‌های اصلی:

• سری محصول: Siemens SITOP PSU4200
• کد فنی / MLFB: 6EP3436-3SB00-0AX0
• نوع منبع تغذیه: تثبیت‌شده، صنعتی، stabilized
• ورودی: سه‌فاز 400/500VAC
• خروجی: 24VDC
• جریان خروجی نامی: 20A
• توان خروجی تقریبی: 480W
• کاربری هدف: تابلوهای صنعتی، ماشین‌آلات اتوماسیون، سیستم‌های کنترلی پرمصرف
• سطح کاربرد: مناسب برای بارهای متوسط تا سنگین در محیط‌های صنعتی

توان خروجی از رابطه زیر به‌دست می‌آید:

P = V × I = 24 × 20 = 480W

این عدد در طراحی تابلو رقم مهمی است، چون نشان می‌دهد با یک منبع تغذیه در کلاس توان بالا سروکار داریم که باید در کنار آن، شبکه توزیع 24 ولت هم دقیق طراحی شود.



تحلیل مهندسی خروجی 24VDC / 20A

• اهمیت خروجی تثبیت‌شده در بارهای بالا

در سیستم‌های صنعتی، خروجی 24 ولت معمولاً برای تغذیه اجزای حیاتی کنترل استفاده می‌شود. اگر این خروجی ناپایدار باشد، اولین آثار آن در تجهیزات حساس دیده می‌شود:

• ریست ناخواسته PLC
• خطا در HMI
• نویز در سنسورها
• قطع ارتباط در ماژول‌های شبکه
• عملکرد نامطمئن رله‌ها و شیرها

خروجی stabilized در این مدل کمک می‌کند که با وجود تغییرات بار، نوسانات ورودی و مصرف لحظه‌ای تجهیزات، ولتاژ DC در محدوده‌ای پایدار باقی بماند. این پایداری در پروژه‌های حرفه‌ای، تفاوت بین یک تابلو قابل اعتماد و یک تابلو مسئله‌دار را رقم می‌زند.



• چالش‌های جریان 20 آمپر

وقتی جریان خروجی به 20 آمپر می‌رسد، چند مسئله مهندسی به‌صورت جدی‌تر مطرح می‌شود:

• افت ولتاژ روی کابل و ترمینال
• جریان هجومی بارهای القایی
• گرمایش مسیرهای توزیع
• نیاز به حفاظت شاخه‌ای مستقل
• اهمیت هم‌زمانی مصرف تجهیزات

در چنین سطحی، محاسبه‌ی ساده‌ی جمع جریان نامی کافی نیست. باید رفتار واقعی بارها، زمان راه‌اندازی، ضریب هم‌زمانی و مسیر فیزیکی کابل‌کشی هم بررسی شود.



• افت ولتاژ در مسیرهای 24 ولت

رابطه پایه همچنان برقرار است:

ΔV = I × R

اما در 20 آمپر، حتی مقاومت‌های کوچک کابل و ترمینال هم می‌توانند افت قابل‌توجهی ایجاد کنند. بنابراین:

• مسیرهای تغذیه باید کوتاه طراحی شوند
• سطح مقطع سیم باید متناسب با جریان انتخاب شود
• ترمینال‌های توزیع باکیفیت استفاده شوند
• شاخه‌های دوردست به‌صورت جداگانه تغذیه شوند



ورودی سه‌فاز و الزامات نصب

• مزیت صنعتی ورودی 3AC

ورودی سه‌فاز فقط یک مشخصه الکتریکی نیست، بلکه یک مزیت معماری است. در تابلوهای بزرگ، استفاده از ورودی سه‌فاز به مهندس اجازه می‌دهد که منابع تغذیه و بارهای قدرت را در یک ساختار منظم‌تر و صنعتی‌تر سازمان‌دهی کند.

مزیت‌ها:

• بارگذاری متعادل‌تر روی شبکه
• مناسب برای تابلوهای مرکزی
• هماهنگی بهتر با برق کارخانه
• کاهش فشار روی یک فاز منفرد
• انتخاب حرفه‌ای‌تر برای سیستم‌های OEM



• نکات مهم حفاظتی در ورودی

در این سطح از توان، بخش ورودی باید با دقت طراحی شود:

• فیوز یا کلید حفاظتی مناسب انتخاب شود
• ارتینگ به‌درستی اجرا شود
• مسیر فازها و نول/ارت مستند شود
• کابل ورودی متناسب با بار و استاندارد نصب شود
• منبع در محل با تهویه مناسب نصب شود



نکات حیاتی در طراحی تابلو

• حفاظت شاخه‌ای خروجی

اشتباه رایج این است که کل خروجی 24 ولت را بدون تفکیک به همه مصرف‌کننده‌ها بدهند. در یک سیستم 20 آمپری، این کار بسیار پرریسک است. اگر یک شاخه دچار اتصال کوتاه شود، ممکن است کل باس 24 ولت را تحت‌تأثیر قرار دهد.

راهکار اصولی:

• تقسیم باس 24VDC به چند شاخه
• استفاده از فیوز یا حفاظت الکترونیکی مجزا
• جداسازی بارهای کنترلی از بارهای عملگری
• مستندسازی جریان هر شاخه در نقشه‌ها



• مدیریت حرارتی

توان 480 وات یعنی گرمای داخلی و محیطی باید جدی گرفته شود. اگر تابلو تهویه مناسبی نداشته باشد، دمای بالا باعث افت عملکرد و کاهش عمر مفید تجهیزات می‌شود.

برای مدیریت حرارت:

• فاصله مناسب بین تجهیزات رعایت شود
• پاور در نزدیکی تجهیزات بسیار داغ نصب نشود
• جریان هوای داخل تابلو بررسی شود
• در صورت نیاز، تهویه یا فن مناسب استفاده شود



• تفکیک بارهای حساس و القایی

در تابلوهای حرفه‌ای، بارهای حساس مثل PLC و HMI نباید مستقیماً در کنار بارهای نویزی مثل شیر برقی و رله تغذیه شوند. این تفکیک باعث می‌شود:

• نویز کمتر شود
• ریست ناخواسته کاهش یابد
• عیب‌یابی ساده‌تر شود
• پایداری سیستم بالا برود



اهمیت MLFB در پروژه‌های صنعتی

• چرا کد 6EP3436-3SB00-0AX0 باید دقیق ثبت شود؟

در پروژه‌های زیمنس، MLFB فقط یک شماره نیست؛ شناسه دقیق فنی محصول است. ثبت آن در BOM، EPLAN و اسناد خرید باعث می‌شود:

• مدل اشتباه سفارش داده نشود
• جایگزینی در تعمیرات دقیق باشد
• مستندات پروژه منسجم بماند
• فرآیند انبار و خرید شفاف شود

در پروژه‌های حرفه‌ای، ذکر عنوان کلی کافی نیست. کد دقیق باید در مستندات ثبت شود تا زنجیره مهندسی تا بهره‌برداری بدون ابهام بماند.



سناریوهای کاربردی واقعی

• تابلوهای ماشین‌آلات با بار متوسط تا سنگین

این مدل برای ماشین‌هایی مناسب است که تعداد زیادی بار 24 ولت دارند، اما همچنان نیاز به پایداری بالا و منبع تغذیه مرکزی دارند.

• خطوط تولید و سلول‌های اتوماسیون

در خطوطی که PLC، HMI، سنسورها، شیرهای برقی و تجهیزات کمکی متعدد هم‌زمان فعال‌اند، این منبع تغذیه یک انتخاب بسیار مناسب است.

• پروژه‌های OEM و توسعه‌پذیر

اگر سیستم در آینده رشد می‌کند و احتمال اضافه شدن ماژول‌ها وجود دارد، انتخاب 20 آمپر از ابتدا تصمیمی مهندسی و آینده‌نگرانه است.



• جمع‌بندی مهندسی

منبع تغذیه Siemens SITOP PSU4200 3AC 24 V/20 A با کد 6EP3436-3SB00-0AX0 یک راهکار صنعتی قدرتمند برای تأمین برق 24 ولت DC در سیستم‌های پیچیده‌تر و پرمصرف‌تر است. ورودی سه‌فاز 400/500VAC آن را برای تابلوهای کارخانه‌ای و زیرساخت‌های صنعتی بسیار مناسب می‌کند، در حالی که خروجی 24VDC / 20A ظرفیت لازم برای تغذیه بارهای متنوع و گسترده را فراهم می‌سازد.

اما ارزش واقعی این محصول فقط در توان 480 وات نیست؛ بلکه در این است که اگر درست طراحی شود، می‌تواند ستون فقرات یک باس 24 ولت پایدار، قابل اتکا و توسعه‌پذیر باشد. در این سطح، موفقیت پروژه به همان اندازه که به کیفیت پاور وابسته است، به طراحی صحیح حفاظت، کابل‌کشی، تهویه و توزیع بار هم وابسته است.



سوالات متداول

• آیا این مدل برای PLC و HMI مناسب است؟

بله، کاملاً. به‌ویژه اگر تعداد ماژول‌ها و بارهای جانبی زیاد باشد، این مدل ظرفیت مناسبی برای تغذیه پایدار فراهم می‌کند.

• تفاوت این مدل با نسخه 3AC 10A چیست؟

تفاوت اصلی در ظرفیت جریان و توان خروجی است. مدل 20 آمپر برای بارهای بیشتر، تابلوهای بزرگ‌تر و توسعه آینده مناسب‌تر است.

• آیا می‌توان همه بارها را مستقیم به این منبع وصل کرد؟

از نظر مهندسی توصیه نمی‌شود. بهتر است خروجی به شاخه‌های مجزا با حفاظت مستقل تقسیم شود.

• آیا مدیریت حرارتی در این مدل مهم است؟

بله، بسیار مهم است. توان 480 وات نیازمند تهویه مناسب و جانمایی درست در تابلو است.

• چرا MLFB اهمیت دارد؟

کد 6EP3436-3SB00-0AX0 هویت دقیق محصول را مشخص می‌کند و از اشتباه در خرید، نصب و تعمیرات جلوگیری می‌کند.
