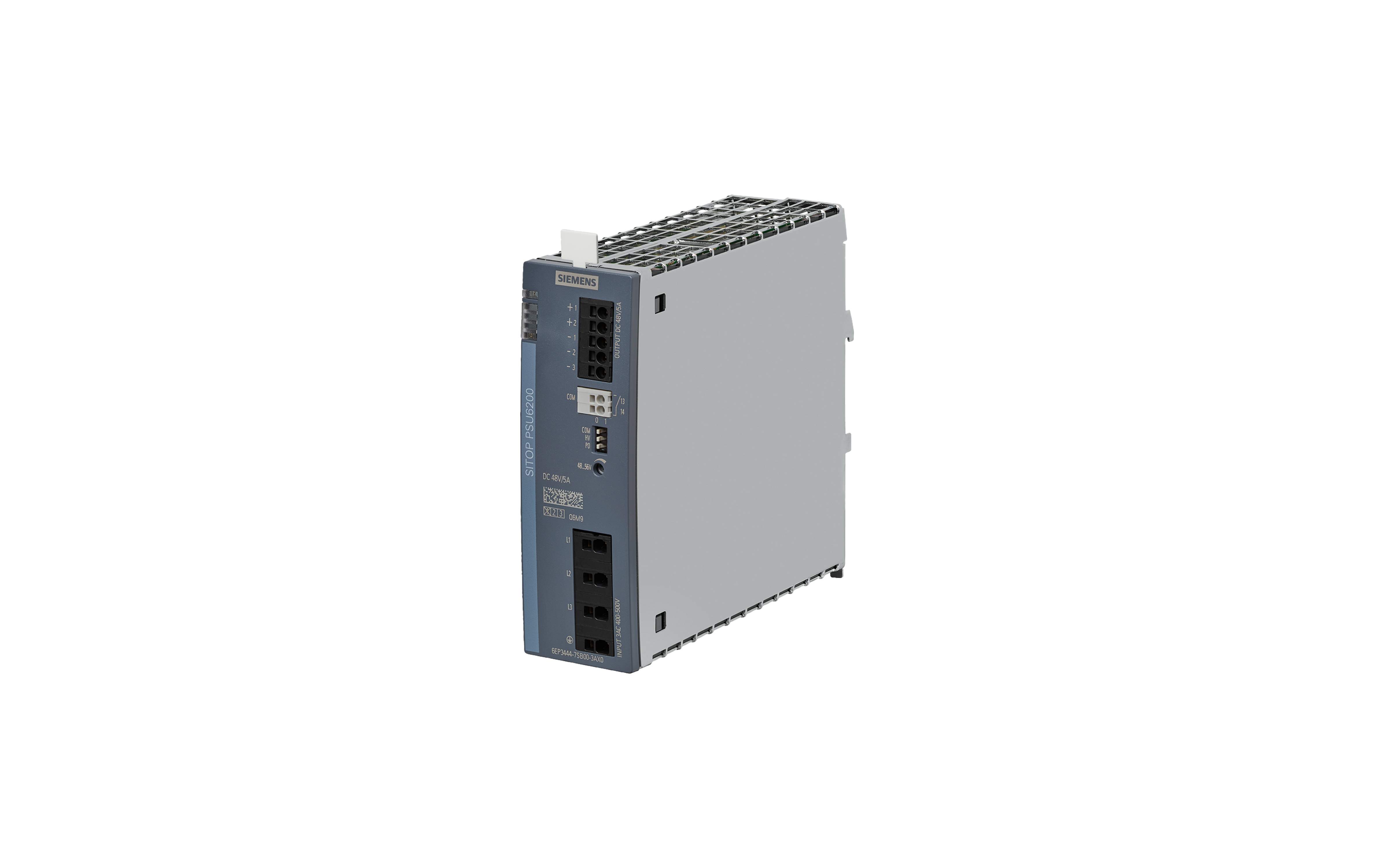

معرفی و بررسی فنی منبع تغذیه زیمنس SITOP PSU6200 48 V/5 A با کد فنی 6EP3444-7SB00-3AX0

منبع تغذیه تثبیت‌شده (stabilized) SITOP PSU6200

ورودی: سه‌فاز ۵۰۰-۴۰۰ ولت (AC)

خروجی: ۴۸ ولت (DC) ۵ آمپر

۱. معماری خروجی ۴۸ ولت DC: چرا ۵ آمپر در ولتاژ بالا؟

انتخاب ولتاژ ۴۸ ولت در سیستم‌های صنعتی مزایای فنی منحصر‌به‌فردی دارد که منبع تغذیه 6EP3444-7SB00-3AX0 با توان نامی ۲۴۰ وات (۴۸ ولت در ۵ آمپر) آن را بهینه‌سازی می‌کند.

کاهش تلفات کابل در مسافت‌های طولانی

بر اساس قانون ژول (Ploss = I²)، تلفات توان در هادی‌ها با مجذور جریان رابطه مستقیم دارد. با دو برابر کردن ولتاژ خروجی از ۲۴ ولت به ۴۸ ولت برای یک توان ثابت، جریان مورد نیاز به نصف کاهش می‌یابد. این کاهش جریان به معنای چهار برابر شدن بازدهی انتقال توان و امکان استفاده از کابل‌هایی با سطح مقطع کوچکتر در فواصل طولانی است که منجر به کاهش چشم‌گیر هزینه‌های مس‌کشی در پروژه‌ها می‌گردد.

• پایداری ولتاژ در بارهای دینامیک

سیستم‌های موتوری کوچک، پله‌ای (Stepper Motors) و درایوهای موقعیت‌دهی که با ولتاژ ۴۸ ولت کار می‌کنند، رفتار دینامیکی بسیار بهتری نشان می‌دهند. خروجی ۵ آمپری این منبع تغذیه به طور دقیق تثبیت شده (Stabilized) است، به این معنی که تغییرات ناگهانی بار (Load Regulation) تاثیر ناچیزی بر سطح ولتاژ خروجی می‌گذارد و سیستم را از ریست شدن‌های ناخواسته حفظ می‌کند.

• تحلیل شبکه ورودی سه‌فاز و ایمنی ترانزینت‌ها

تغذیه این دستگاه از شبکه سه‌فاز ۴۰۰ تا ۵۰۰ ولت AC متناوب (نامی)، پایداری بالایی را در برابر نوسانات شدید ولتاژ ورودی فراهم می‌سازد.

• دامنه ولتاژ ورودی و پایداری شبکه

این منبع تغذیه در بازه وسیع ورودی ۳۲۳ تا ۵۷۶ ولت AC کار می‌کند. ورودی سه‌فاز به دلیل تقسیم بار متقارن، نویزهای هارمونیکی کمتری به شبکه تزریق می‌کند و در عین حال، فیلترهای داخلی دستگاه وظیفه تضعیف تداخل‌های الکترومغناطیسی (EMI) را بر عهده دارند.

• رفتار در مواجهه با قطعی فاز (Phase Failure)

یکی از ویژگی‌های برجسته حفاظتی در طراحی 6EP3444-7SB00-3AX0، قابلیت ادامه کار موقت در صورت قطع یکی از فازهای ورودی است. در این حالت، منبع تغذیه به صورت تک‌فاز یا دو‌فاز به کار خود ادامه می‌دهد تا سیستم کنترل بالا‌دستی زمان کافی برای واکنش ایمن و ثبت خطا را داشته باشد.

• راندمان حرارتی، بهینه‌سازی فضا و فناوری سیم‌کشی

طراحی سخت‌افزاری سری PSU6200 تمرکز ویژه‌ای بر کاهش اتلاف حرارتی و سهولت در نصب دارد.

• راندمان بالا و تاثیر بر فضای تابلو

این تجهیز با دارا بودن راندمان در حدود ۹۳ تا ۹۴ درصد، اتلاف انرژی ناچیزی به صورت گرما دارد. این راندمان بالا نیاز به فن‌های خنک‌کننده فعال را در داخل تابلو برق منتفی می‌سازد و عمر خازن‌های الکترولیت داخلی دستگاه را، که به شدت به دمای کاری حساس هستند، افزایش می‌دهد. عرض فشرده این ماژول فضای بسیار کمی را روی ریل DIN اشغال می‌کند.

• اتصالات Push-in: مقاومت در برابر ارتعاش

بهره‌گیری از ترمینال‌های بدون پیچ Push-in در این مدل، علاوه بر سرعت بخشیدن به فرآیند سیم‌کشی بدون نیاز به ابزار خاص، اتصالی بسیار مطمئن در برابر لرزش‌های صنعتی مداوم (مثلاً در مجاورت موتورها و پمپ‌ها) ایجاد می‌کند. خطر شل شدن اتصالات پیچی در طول زمان که عامل اصلی ایجاد جرقه و افت ولتاژ است، در این ساختار کاملاً حذف شده است.

• مانیتورینگ هوشمند و اینترفیس تشخیصی متمرکز

یکی از تمایزهای کلیدی کدهای فنی مدرن زیمنس مانند 6EP3444-7SB00-3AX0، توانایی آن‌ها در برقراری ارتباط با پلتفرم‌های کنترلی نظیر TIA Portal است.

مانیتور LED وضعیت بار روی بدنه

چراغ‌های LED تعبیه شده روی پنل جلویی دستگاه، میزان بار مصرفی را به صورت پله‌ای نشان می‌دهند. این نمایشگر محلی به تکنسین‌ها اجازه می‌دهد بدون نیاز به استفاده از آمپرمتر، وضعیت توان مصرفی تجهیزات متصل را به سرعت ارزیابی کنند.

پروتکل انتقال داده تک‌سیم (Diagnostics Interface)

این دستگاه مجهز به یک خروجی دیجیتال برای ارسال اطلاعات تشخیصی است. با متصل کردن این پایه به یک ورودی دیجیتال استاندارد در PLC (مانند سری S7-1200 یا S7-1500)، پارامترهای مهمی چون:

• جریان خروجی دقیق
• ولتاژ خروجی لحظه‌ای
• دمای داخلی منبع تغذیه
• تعداد ساعات کارکرد مفید (Operating Hours)

به سیستم کنترل ارسال می‌شوند. این امر پیاده‌سازی استراتژی‌های نگهداری پیش‌بینانه (Predictive Maintenance) را بدون تحمیل هزینه‌های سنگین کارت‌های آنالوگ میسر می‌سازد.

• سناریوهای کاربردی در مهندسی اتوماسیون

منبع تغذیه 6EP3444-7SB00-3AX0 در پروژه‌های متعددی نقش حیاتی ایفا می‌کند:

• تغذیه سرو موتورها و استپرهای ولتاژ پایین: تامین توان پایدار ۴۸ ولت جهت کنترل دقیق موقعیت بدون افت گشتاور.
• شبکه‌های اترنت صنعتی و سوئیچ‌های PoE: بسیاری از سوئیچ‌های صنعتی برای تامین توان قابلیت PoE (تغذیه روی کابل شبکه) به منبع ولتاژ ۴۸ ولت نیاز دارند.
• صنایع ارتباطی و مخابراتی: سیستم‌های رادیویی و انتقال داده مستقر در سایت‌های صنعتی که استاندارد ولتاژ آن‌ها ۴۸ ولت DC است.
• سیستم‌های انتقال مواد بلند: تامین برق سنسورها و عملگرهای دوردست در کانوایرهای طویل جهت به حداقل رساندن افت ولتاژ خط.

سوالات متداول (FAQ)

• آیا می‌توان خروجی ۴۸ ولت این منبع تغذیه را برای رسیدن به ولتاژهای بالاتر سری کرد؟

بله، امکان اتصال سری دو منبع تغذیه برای دستیابی به ولتاژ ۹۶ ولت وجود دارد، مشروط بر اینکه دیودهای محافظ مناسب برای جلوگیری از برگشت ولتاژ معکوس در زمان استارت یا اتصال کوتاه استفاده شود.

• حفاظت اتصال کوتاه در مدل 6EP3444-7SB00-3AX0 چگونه عمل می‌کند؟

این دستگاه مجهز به حفاظت اتصال کوتاه هوشمند است. در صورت بروز اتصال کوتاه، منبع تغذیه وارد حالت کنترل جریان (Constant Current) شده و در صورت تداوم خطا، برای جلوگیری از آسیب دیدن کابل‌ها و خود تجهیز، به صورت تناوبی خاموش و روشن (Hiccup Mode) می‌شود.

• آیا این مدل قابلیت تنظیم ولتاژ خروجی را دارد؟

بله، ولتاژ خروجی این دستگاه از طریق پتانسیومتر روی پنل جلویی معمولاً در محدوده ۴۲ تا ۵۶ ولت DC قابل تنظیم است تا افت ولتاژ مسیرهای طولانی کابل‌کشی جبران شود.

• چه نوع فیوز مینیاتوری برای حفاظت ورودی سه‌فاز این دستگاه پیشنهاد می‌شود؟

زیمنس استفاده از فیوزهای مینیاتوری ۳ پل با منحنی قطع C و جریان نامی ۳ تا ۶ آمپر را برای حفاظت شبکه ورودی این منبع تغذیه پیشنهاد می‌کند.

• نتیجه‌گیری مهندسی

منبع تغذیه SITOP PSU6200 48 V/5 A با کد فنی 6EP3444-7SB00-3AX0، ترکیبی بی‌نظیر از پایداری ولتاژ بالا، راندمان حرارتی فوق‌العاده و قابلیت‌های تشخیصی پیشرفته است. ساختار ورودی سه‌فاز آن ایمنی دستگاه را در شبکه‌های برق ناپایدار تضمین می‌کند و خروجی تثبیت‌شده ۴۸ ولتی آن گزینه‌ای ایده‌آل برای بهینه‌سازی انتقال توان در پروژه‌های پیچیده اتوماسیون است. انتخاب این تجهیز، کاهش هزینه‌های سیم‌کشی و ارتقای مانیتورینگ سیستم را به همراه دارد.
