معرفی و بررسی فنی ماژول یو پی اس زیمنس SITOP UPS1600 10 A با کد فنی 6EP4134-3AB00-0AY0

منبع تغذیه بدون وقفه SITOP UPS1600

 ورودی: ۲۴ ولت DC

خروجی: ۲۴ ولت (DC) ۱۰ آمپر

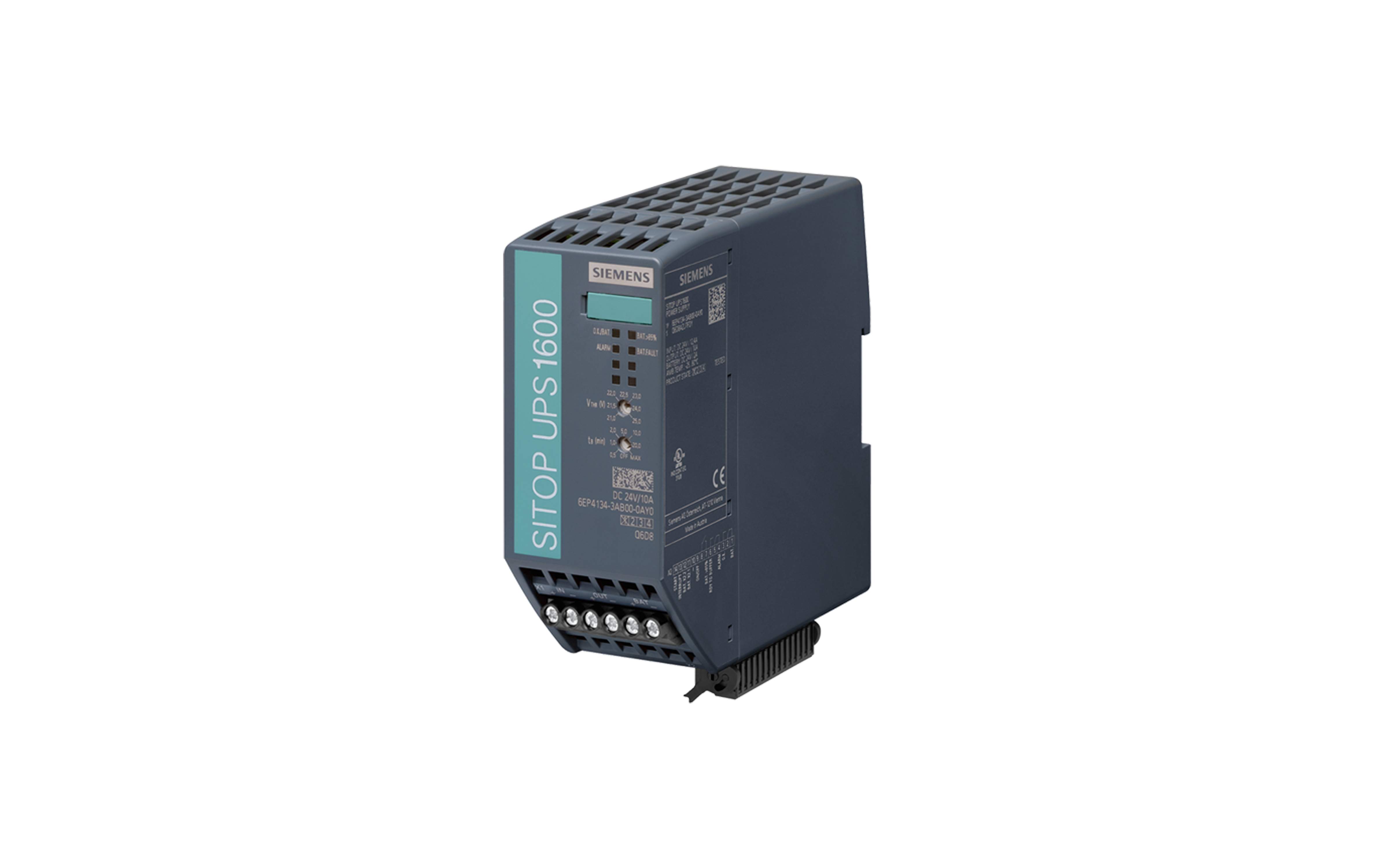

ماژول یو‌پی‌اس زیمنس SITOP UPS1600 با کد فنی 6EP4134-3AB00-0AY0

معرفی فنی و جایگاه محصول در معماری 24 ولت DC

ماژول 6EP4134-3AB00-0AY0 از خانواده‌ی SITOP UPS1600 زیمنس، یک منبع تغذیه بدون وقفه DC برای سیستم‌های صنعتی 24 ولت است که برای حفاظت از بارهای حیاتی در برابر قطعی برق، افت ولتاژ و نوسانات کوتاه‌مدت طراحی شده است. این مدل با مشخصات نامی ورودی 24V DC و خروجی 24V DC / 10A در رده‌ی UPSهای ماژولار و صنعتی قرار می‌گیرد و به‌ویژه در تابلوهای اتوماسیون، PLC، HMI و ماژول‌های I/O کاربرد گسترده‌ای دارد.

نکته‌ی بسیار مهم در تحلیل این محصول آن است که UPS1600 صرفاً یک «منبع تغذیه پشتیبان» نیست؛ بلکه یک سامانه‌ی مدیریت انرژی DC است که وضعیت باتری، زمان بکاپ، ولتاژ سوئیچ‌اور و سیگنال‌دهی وضعیت را نیز کنترل می‌کند. بنابراین در طراحی مهندسی، باید آن را بخشی از معماری تداوم تغذیه در نظر گرفت، نه یک ماژول منفعل.



مشخصات الکتریکی اصلی

• پارامترهای نامی

بر اساس داده‌های فنی موجود برای این MLFB، مشخصات کلیدی عبارت‌اند از:

• کد فنی (MLFB): 6EP4134-3AB00-0AY0
• سری محصول: SITOP UPS1600
• ولتاژ ورودی: 24 V DC
• محدوده ولتاژ ورودی: 21...29 V DC
• ولتاژ خروجی نامی: 24 V DC
• جریان خروجی نامی: 10 A
• جریان پیک: تا 30 A
• توان نامی خروجی: حدود 240 W
• راندمان: حدود 97.5%
• افت ولتاژ خروجی: حدود 0.2 V
• حفاظت اتصال کوتاه: دارد

این اعداد نشان می‌دهند که UPS1600 برای بارهای متوسط 24 ولت DC طراحی شده و می‌تواند در لحظه‌های بحرانی، جریان‌های گذرا را هم پاسخ دهد؛ موضوعی که در بارهایی مانند شیرهای برقی، رله‌ها، کنتاکتورهای DC و برخی ماژول‌های ارتباطی بسیار تعیین‌کننده است.

• رفتار در حالت بافر

در حالت بافر یا تغذیه از باتری/ماژول ذخیره انرژی، ولتاژ خروجی در بازه‌ای کنترل‌شده حفظ می‌شود و در داده‌های فنی، محدوده‌ای مانند 18.5 تا 27V DC برای عملکرد در حالت پشتیبان گزارش شده است. این یعنی سیستم نه‌تنها خاموش نمی‌شود، بلکه برای یک بازه‌ی زمانی مشخص با ولتاژی قابل استفاده ادامه به کار می‌دهد.



معماری انرژی و منطق عملکرد

• ساختار باتری‌محور

برخلاف خانواده‌های خازنی مانند UPS500S، سری UPS1600 بر مبنای باتری عمل می‌کند. این انتخاب برای زمانی مناسب است که زمان پشتیبانی موردنیاز، فقط چند ثانیه یا چند ده ثانیه نباشد و پروژه نیاز به بکاپ قابل تنظیم و طولانی‌تر داشته باشد.

مزیت معماری باتری‌دار:

• زمان بکاپ بلندتر نسبت به ذخیره‌سازی خازنی
• امکان تنظیم مدت پشتیبانی
• مناسب برای shutdown ایمن، ذخیره داده و اجرای رویه‌های کنترلی
• قابل استفاده در سیستم‌های حساس به قطع برق

• تفاوت با UPSهای خازنی

در UPSهای خازنی، تمرکز روی انرژی لحظه‌ای و توقف‌های کوتاه است. اما در UPS1600، باتری نقش اصلی را ایفا می‌کند و بنابراین برای سناریوهای عملیاتی پیچیده‌تر مناسب‌تر است. اگر پروژه شما نیاز به حفظ PLC تنها برای چند ثانیه ندارد و باید فرآیند خاموشی کنترل‌شده اجرا شود، UPS1600 انتخاب مهندسی‌تری است.



تنظیمات، سیگنال‌دهی و مانیتورینگ

• کنترل زمان بکاپ

یکی از ویژگی‌های مهم این ماژول، قابلیت انتخاب زمان پشتیبان‌گیری است. زمان بافر می‌تواند به‌صورت تنظیمی در بازه‌هایی مانند:

• 0.5 دقیقه
• 1 دقیقه
• 2 دقیقه
• 5 دقیقه
• 10 دقیقه
• 20 دقیقه
• یا حداکثر زمان ممکن

پیکربندی شود. این انعطاف، برای مهندس برق و اتوماسیون مزیت بزرگی است، چون می‌توان UPS را دقیقاً مطابق نیاز فرآیند تنظیم کرد.

• ولتاژ سوئیچ به حالت بافر

ولتاژ شروع ورود به حالت بافر نیز قابل تنظیم است. مقدار پیش‌فرض معمولاً 21.5V بوده و در بازه‌ای مانند 21 تا 25V DC قابل تغییر است. این موضوع برای جلوگیری از سوئیچ‌اورهای زودهنگام یا بی‌مورد اهمیت دارد.

• سیگنال‌ها و رله‌های وضعیت

UPS1600 برای نظارت صنعتی، خروجی‌های سیگنال و کنتاکت‌های رله‌ای ارائه می‌دهد. وضعیت‌هایی مانند:

• OK
• Battery
• Alarm
• Battery >85%

از طریق کنتاکت‌های شناور در دسترس‌اند. ظرفیت این خروجی‌ها نیز برای سیستم‌های صنعتی مناسب است، مانند:

• 60V DC / 1A
• 30V AC / 1A

این سطح از سیگنال‌دهی باعث می‌شود UPS به‌راحتی با PLC، رله مانیتورینگ یا سیستم SCADA یکپارچه شود.



اتصالات و نصب تابلو

• ترمینال‌ها و سیم‌کشی

اتصالات این ماژول برای اجرای صنعتی طراحی شده‌اند:

• ورودی 24V DC با ترمینال پیچی
• خروجی 24V DC با ترمینال پیچی
• اتصال باتری 24V DC
• مدار کنترل و پیام وضعیت با ترمینال‌های مجزا

سطح مقطع هادی‌ها نیز متناسب با جریان‌های صنعتی طراحی شده و این موضوع برای کاهش افت ولتاژ و افزایش قابلیت اطمینان بسیار مهم است.

• نصب مکانیکی

این تجهیز برای نصب روی ریل DIN مطابق EN 60715 طراحی شده و با ریل‌های 35×7.5/15 سازگار است. ابعاد فشرده‌ی آن با عرض تقریبی 50 mm باعث می‌شود در تابلوهای متراکم نیز قابل استفاده باشد.

ویژگی‌های مکانیکی مهم:

• درجه حفاظت: IP20
• کلاس حفاظتی: Class III
• نصب: DIN rail
• وزن پایین
• فضای سرویس محدود اما مناسب

از آنجا که IP20 است، این ماژول باید درون تابلو نصب شود و برای محیط‌های باز، مرطوب یا گردوغباردار بدون حفاظت اضافی مناسب نیست.



شرایط محیطی و استانداردها

• محدوده‌های محیطی

UPS1600 برای محیط‌های صنعتی متعارف طراحی شده و در بازه‌های دمایی وسیع کار می‌کند:

• دمای کاری: حدود -25 تا +70°C
• دمای ذخیره‌سازی: حدود -40 تا +85°C
• رطوبت مجاز: 5 تا 95% بدون میعان
• کلاس اقلیمی: 3K3

این بازه‌ها نشان می‌دهند که تجهیز برای محیط‌های سخت صنعتی نیز مناسب است، به‌شرطی که تهویه تابلو و حرارت داخلی به‌درستی مدیریت شود.

• تأییدیه‌ها و انطباق

در مشخصات رسمی، این محصول دارای تأییدیه‌ها و انطباق‌هایی مانند CE، UL/cULus، UKCA، EAC و CB است. همچنین در برخی منابع، تطابق EMC با استانداردهایی مانند:

• EN 55022 Class B
• EN 61000-6-2

گزارش شده است.

این موضوع برای پروژه‌هایی که در بازارهای مختلف یا تحت ممیزی کیفیت اجرا می‌شوند، اهمیت ویژه دارد.



سناریوهای کاربردی واقعی

• حفاظت PLC و HMI

در خطوط تولیدی که توقف ناگهانی می‌تواند منجر به خطای فرآیند یا از دست رفتن داده شود، UPS1600 فرصت لازم برای:

• ذخیره داده‌ها
• توقف ایمن برنامه
• قطع کنترل‌شده خروجی‌ها

را فراهم می‌کند.

• ایستگاه‌های کنترل و SCADA

در ایستگاه‌های مانیتورینگ، قطع ناگهانی برق می‌تواند باعث اختلال در ارتباطات یا از دست رفتن لاگ‌ها شود. UPS1600 این ریسک را کاهش می‌دهد.

• ماشین‌آلات با سیکل‌های حساس

در ماشین‌هایی که باید قبل از خاموشی، اکچویتورها به وضعیت ایمن برگردند، زمان‌بندی بافر این ماژول بسیار ارزشمند است.

• مراکز داده صنعتی و IPC

برای IPCهای صنعتی، زمان لازم برای نوشتن اطلاعات روی دیسک یا خاتمه‌ی امن سرویس‌ها حیاتی است. UPS1600 این پنجره زمانی را فراهم می‌کند.



• جمع‌بندی مهندسی

ماژول 6EP4134-3AB00-0AY0 از سری SITOP UPS1600 یک راهکار جدی و صنعتی برای تداوم تغذیه 24 ولت DC است. خروجی 24V / 10A، جریان پیک 30A، زمان بکاپ قابل تنظیم، رله‌های وضعیت، و نصب DIN، این تجهیز را به گزینه‌ای بسیار مناسب برای تابلوهای اتوماسیون تبدیل می‌کند.

اگر پروژه شما فقط به یک پشتیبان لحظه‌ای نیاز ندارد و باید خاموشی کنترل‌شده، ثبت داده، و حفظ عملکرد سیستم برای مدت قابل تنظیم انجام شود، UPS1600 از نظر مهندسی انتخابی دقیق‌تر از راهکارهای خازنی خواهد بود. در مقابل، برای تحلیل نهایی باید حتماً جریان واقعی بار، زمان بکاپ موردنیاز، وضعیت باتری و شرایط حرارتی تابلو بررسی شود؛ چون در سیستم‌های DC، انتخاب درست UPS فقط به ولتاژ نامی وابسته نیست، بلکه به دینامیک بار و سناریوی خاموشی هم وابسته است.



FAQ

• آیا 6EP4134-3AB00-0AY0 UPS مستقل است؟

بله، این مدل یک UPS DC از خانواده SITOP UPS1600 است، نه ماژول افزایشی.

• خروجی این مدل چقدر است؟

خروجی نامی آن 24V DC / 10A است و جریان پیک تا 30A را پشتیبانی می‌کند.

• آیا این مدل Ethernet داخلی دارد؟

خیر، این نسخه پایه دارای رابط اترنت داخلی نیست و بیشتر بر سیگنال‌دهی صنعتی و کنترل محلی تمرکز دارد.

• آیا برای PLC مناسب است؟

بله، یکی از کاربردهای اصلی آن حفاظت از PLC، HMI، I/O و تجهیزات کنترلی 24V DC است.

• درجه حفاظت دستگاه چیست؟

IP20؛ بنابراین باید داخل تابلو برق نصب شود.
