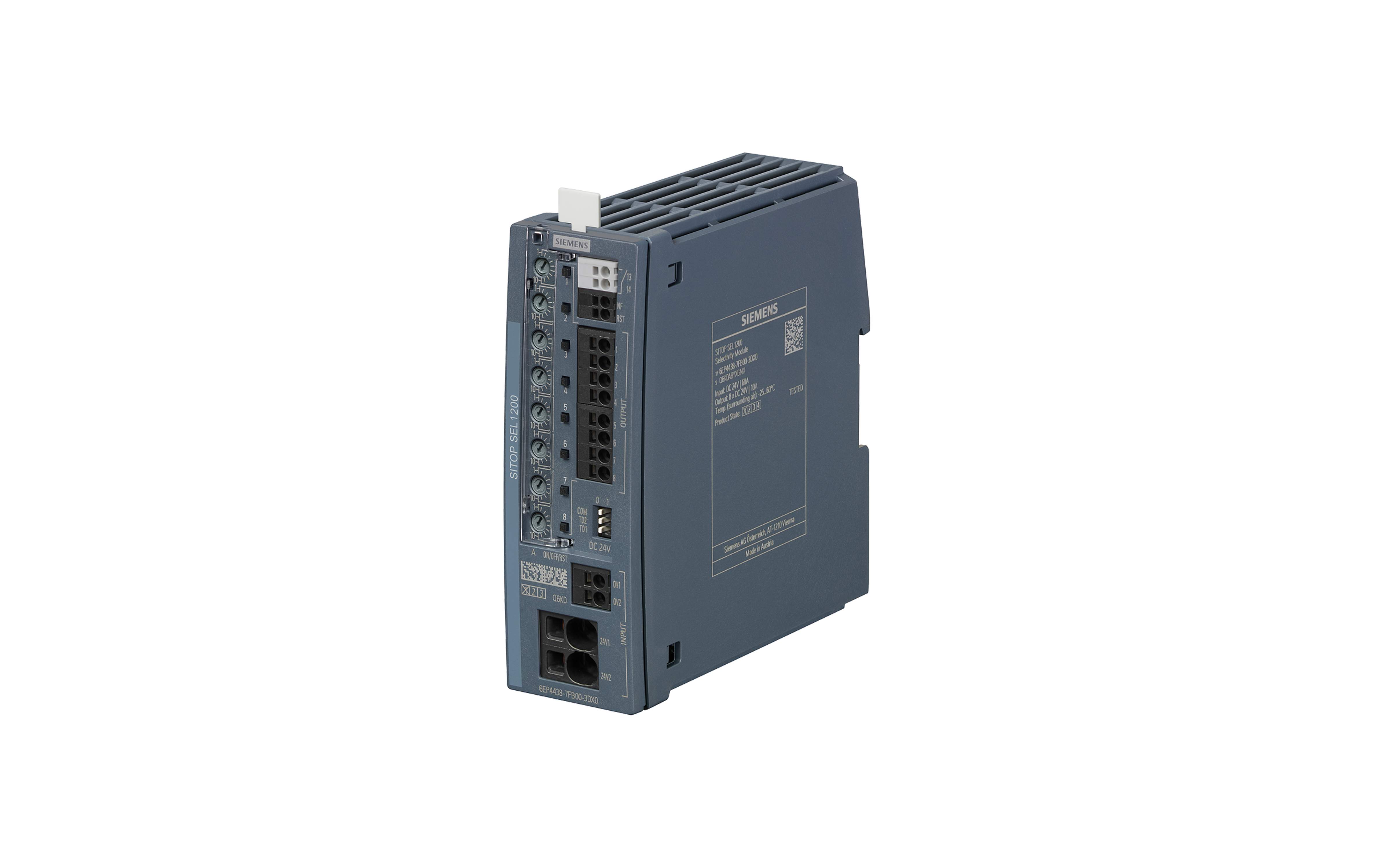

معرفی و بررسی فنی ماژول گزینشی زیمنس SITOP SEL1200 EX 10A با کد فنی 6EP4438-7FC00-3DX0

ماژول گزینشی SITOP SEL1200 EX

۱۰ آمپر

۸ کاناله با قابلیت محدودکردن

ورودی: ۲۴ ولت (DC) ۶۰ آمپر

خروجی:۸ عدد خروجی ۲۴ ولت (DC) ۱۰ آمپر

آستانه قابل تنظیم ۱۰-۲ آمپر با رابط مانیتورینگ



• بررسی تخصصی ماژول گزینشی زیمنس SITOP SEL1200 EX 10A با کد فنی 6EP4438-7FC00-3DX0

ماژول Siemens SITOP SEL1200 EX 10A با کد فنی 6EP4438-7FC00-3DX0 یک تجهیز تخصصی برای توزیع، حفاظت انتخابی و محدودسازی جریان در شبکه‌های 24V DC صنعتی است. این ماژول با برخورداری از هشت کانال خروجی مستقل، امکان تفکیک بارهای مختلف را فراهم می‌کند تا بروز اتصال کوتاه یا اضافه‌بار در یک شاخه، موجب خاموشی گسترده سایر تجهیزات نشود.

پسوند EX در نام این محصول، آن را برای پروژه‌هایی با الزامات ویژه محیطی، ایمنی یا بهره‌برداری صنعتی حساس مطرح می‌کند. با این حال، یک نکته مهندسی بسیار مهم وجود دارد: عبارت EX به‌تنهایی به معنای مجازبودن نصب تجهیز در تمام نواحی مستعد انفجار نیست. نوع گواهی، Zone مجاز، گروه گازی یا غباری، کلاس دمایی، روش نصب و محدودیت‌های تابلو باید از مدارک رسمی سازنده و مستندات پروژه بررسی شود.

از دیدگاه معماری سیستم، این تجهیز میان منبع تغذیه 24 ولت و مصرف‌کننده‌های DC قرار می‌گیرد و برای هر مسیر، حفاظت الکترونیکی مستقل ارائه می‌دهد. نتیجه این است که خطای یک بار، به‌جای اثرگذاری بر کل باس، در همان مسیر محدود می‌شود. این قابلیت در تابلوهای کنترل فرایند، تجهیزات نفت و گاز، صنایع شیمیایی، ماشین‌آلات حساس و سامانه‌هایی که کاهش زمان توقف در آن‌ها اهمیت دارد، بسیار ارزشمند است.



• مشخصات فنی و اهمیت کد MLFB

شناسنامه محصول 6EP4438-7FC00-3DX0

در محصولات زیمنس، کد MLFB مرجع قطعی شناسایی تجهیز است. مدل 6EP4438-7FC00-3DX0 را باید در فهرست قطعات، نقشه‌های الکتریکی، مدارک خرید، فهرست تجهیزات یدکی و گزارش‌های FAT/SAT دقیقاً با همین ساختار ثبت کرد.

مشخصات اعلام‌شده این مدل عبارت‌اند از:

• سازنده: Siemens
• خانواده محصول: SITOP SEL1200 EX
• کد فنی یا MLFB: 6EP4438-7FC00-3DX0
• نوع تجهیز: ماژول گزینشی و محدودکننده جریان DC
• ولتاژ ورودی: 24V DC
• حداکثر جریان ورودی: 60A
• تعداد کانال‌ها: 8 کانال مستقل
• ولتاژ خروجی: 24V DC
• حداکثر جریان هر خروجی: 10A
• محدوده تنظیم آستانه: 2 تا 10A
• قابلیت مانیتورینگ: دارد
• نسخه تجهیز: EX

تفاوت میان مدل‌های نزدیک در خانواده SITOP ممکن است در تعداد کانال، محدوده جریان، ساختار حفاظتی یا تأییدیه‌های کاربردی باشد. بنابراین جایگزینی این مدل با یک SEL1200 معمولی یا SEL1400 EX، بدون بررسی دیتاشیت، از نظر مهندسی صحیح نیست.



مفهوم حفاظت انتخابی در شبکه 24 ولت DC

• محدودکردن خطا به شاخه معیوب

در تابلوهای اتوماسیون، یک منبع تغذیه 24 ولت معمولاً چندین مصرف‌کننده را به‌طور موازی تغذیه می‌کند. این مصرف‌کننده‌ها رفتار الکتریکی یکسانی ندارند. برخی بارها مانند PLC و تجهیزات شبکه، جریان نسبتاً پایدار دارند؛ درحالی‌که شیرهای برقی، کنتاکتورها، رله‌ها و تجهیزات دارای خازن ورودی می‌توانند هنگام راه‌اندازی جریان هجومی ایجاد کنند.

اگر یکی از شاخه‌ها اتصال کوتاه شود، منبع تغذیه ممکن است با محدودسازی جریان یا افت ولتاژ مواجه شود. در نتیجه، حتی تجهیزات سالم نیز دچار ریست یا قطع ارتباط خواهند شد. SITOP SEL1200 EX با پایش مستقل کانال‌ها، این خطا را به همان شاخه محدود می‌کند.

مهم‌ترین نتایج این عملکرد عبارت‌اند از:

• جلوگیری از افت سراسری باس 24V DC
• حفظ تغذیه PLC و ماژول‌های کنترلی
• تداوم کار تجهیزات شبکه صنعتی
• کاهش احتمال توقف زنجیره‌ای
• مشخص‌شدن محل خطا در کوتاه‌ترین زمان
• کاهش زمان تعمیر و راه‌اندازی مجدد
• افزایش قابلیت دسترس‌پذیری سیستم

این فلسفه با مفهوم Selective Coordination هماهنگ است؛ یعنی حفاظت باید تا حد امکان نزدیک به نقطه وقوع خطا عمل کند، نه اینکه کل منبع یا تمام تابلو را از مدار خارج کند.



تحلیل معماری هشت کاناله و ظرفیت 10 آمپر

• گروه‌بندی صحیح مصرف‌کننده‌ها

هشت کانال مستقل به طراح اجازه می‌دهد بارها را براساس نوع عملکرد، اهمیت فرایندی و رفتار جریان تقسیم کند. یک تقسیم‌بندی پیشنهادی می‌تواند چنین باشد:

• کانال 1: CPU یا کنترلر اصلی
• کانال 2: ماژول‌های I/O و Remote I/O
• کانال 3: سوئیچ صنعتی و تجهیزات ارتباطی
• کانال 4: سنسورها و تجهیزات ابزار دقیق
• کانال 5: رله‌های واسط و کنتاکتورها
• کانال 6: شیرهای برقی و عملگرهای پنوماتیکی
• کانال 7: HMI یا نمایشگر صنعتی
• کانال 8: مدارهای جانبی، سرویس یا کانال رزرو

این تقسیم‌بندی یک الگوی عمومی است و در هر پروژه باید با تحلیل بار واقعی اصلاح شود. بهتر است تجهیزات حیاتی مانند PLC و سوئیچ شبکه در شاخه‌هایی جدا از بارهای القایی و دارای جریان هجومی قرار گیرند. همچنین بارهای دارای رفتار قطع‌و‌وصل مکرر نباید بدون تحلیل دقیق با مدارهای کنترلی حساس گروه‌بندی شوند.

• محدودیت مهم ظرفیت ورودی

اگرچه ظرفیت اسمی هر خروجی 10 آمپر است، ورودی ماژول 60 آمپر اعلام شده است. بنابراین نباید مجموع ظرفیت اسمی هشت کانال، یعنی 80 آمپر، به‌عنوان توان قابل‌تحویل هم‌زمان در نظر گرفته شود.

در طراحی باید موارد زیر محاسبه شوند:

• مجموع جریان دائم کانال‌ها
• جریان هجومی بارهای الکترونیکی
• جریان راه‌اندازی بارهای القایی
• ضریب هم‌زمانی عملکرد عملگرها
• ظرفیت واقعی منبع تغذیه بالادست
• افت ولتاژ در کابل‌های خروجی
• گرمای تولیدشده در تابلو
• ظرفیت ترمینال‌ها و شینه‌های توزیع

در پروژه‌های EX، کنترل حرارت اهمیت بیشتری دارد؛ زیرا افزایش دمای غیرقابل‌کنترل ممکن است علاوه بر کاهش عمر تجهیز، بر انطباق ایمنی و قابلیت اطمینان کل تابلو اثر بگذارد.



تنظیم آستانه جریان بین 2 تا 10 آمپر

• جلوگیری از قطع کاذب و حفاظت ناکافی

SITOP SEL1200 EX امکان تنظیم آستانه هر کانال را در بازه 2 تا 10 آمپر فراهم می‌کند. این قابلیت باید براساس اندازه‌گیری و تحلیل رفتار واقعی بار استفاده شود، نه صرفاً با انتخاب مقدار حداکثری برای همه کانال‌ها.

مراحل پیشنهادی تنظیم عبارت‌اند از:

• اندازه‌گیری جریان عادی هر مصرف‌کننده
• ثبت جریان لحظه راه‌اندازی
• بررسی مدت‌زمان جریان هجومی
• کنترل سطح مقطع کابل
• بررسی ظرفیت ترمینال و مسیر برگشت
• انتخاب آستانه با حاشیه اطمینان مهندسی
• اجرای تست اضافه‌بار کنترل‌شده
• ثبت مقدار نهایی در مدارک تابلو

اگر بار یک کانال در حالت عادی 2.5 آمپر مصرف کند، تنظیم آستانه روی 2 آمپر باعث قطع مکرر خواهد شد. از طرف دیگر، تنظیم همان کانال روی 10 آمپر ممکن است حساسیت حفاظت را بیش از حد کاهش دهد. مقدار مناسب باید میان جریان عادی، پیک راه‌اندازی و سطح حفاظت موردنیاز انتخاب شود.

در مورد شیرهای برقی و کنتاکتورها، جریان راه‌اندازی و انرژی ذخیره‌شده در مدارهای القایی باید با دقت بررسی شود. استفاده از مدارهای سرکوب‌کننده مانند دیود هرزگرد یا شبکه‌های مناسب، در صورت سازگاری با تجهیز، می‌تواند تنش الکتریکی و جریان‌های گذرا را کاهش دهد.



رابط مانیتورینگ و یکپارچه‌سازی با PLC

• تبدیل حفاظت الکتریکی به تشخیص هوشمند

رابط مانیتورینگ در این مدل امکان انتقال وضعیت عملکرد و خطا را به سیستم کنترل فراهم می‌کند. این ویژگی در محیط‌های صنعتی حساس اهمیت زیادی دارد، زیرا دسترسی فیزیکی برای بررسی دستی تابلو ممکن است دشوار، زمان‌بر یا از نظر ایمنی محدود باشد.

کاربردهای رایج رابط مانیتورینگ:

• ارسال وضعیت خطای هر کانال به PLC
• نمایش موقعیت خطا روی HMI
• ثبت رخداد در سیستم SCADA
• ایجاد آلارم اولویت‌دار
• اجرای توقف کنترل‌شده فرایند
• تشخیص نیاز به تعمیر پیشگیرانه
• کاهش شاخص MTTR

در پروژه‌های مبتنی بر SIMATIC S7-1200 یا S7-1500، سیگنال‌های مانیتورینگ می‌توانند در منطق برنامه برای فعال‌کردن اینترلاک، اعلام خطا، جلوگیری از شروع سیکل بعدی یا انتقال سیستم به وضعیت امن استفاده شوند.

بهتر است در برنامه PLC برای هر کانال نام مشخص تعریف شود؛ برای نمونه:

• SEL1200EX_CH1_FAULT
• SEL1200EX_CH2_FAULT
• SEL1200EX_GROUP_ALARM

این نام‌گذاری، عیب‌یابی و نگهداری نرم‌افزار را ساده‌تر می‌کند.



کاربردهای صنعتی SITOP SEL1200 EX

• سناریوهای مناسب بهره‌برداری

این تجهیز برای پروژه‌هایی ارزشمند است که در آن‌ها حفاظت شاخه‌ای، مانیتورینگ و الزامات محیطی ویژه هم‌زمان مطرح هستند. نمونه کاربردها شامل موارد زیر است:

• تابلوهای کنترل در صنایع نفت و گاز
• واحدهای پتروشیمی و شیمیایی
• تجهیزات ابزار دقیق فرایندی
• ماشین‌آلات نصب‌شده در محیط‌های سخت
• سامانه‌های انتقال مواد
• تابلوهای Remote I/O
• ایستگاه‌های کنترل دارای محدودیت دسترسی
• سیستم‌های دارای الزامات بالای قابلیت اطمینان

برای مثال، در یک واحد فرایندی، اتصال کوتاه کابل یک شیر کنترلی نباید موجب خاموشی کنترلر یا قطع ارتباط با تجهیزات اندازه‌گیری شود. SEL1200 EX با ایزوله‌کردن شاخه معیوب، امکان ادامه فعالیت بخش‌های سالم و تشخیص سریع محل خرابی را افزایش می‌دهد.



الزامات نصب، EX و استانداردهای فنی

• چرا بررسی گواهی محصول ضروری است؟

استفاده از تجهیز دارای پسوند EX نیازمند بررسی دقیق مستندات است. باید مشخص شود که محصول برای نصب مستقیم در ناحیه خطرناک طراحی شده یا باید در تابلو خارج از Zone نصب شود. همچنین نوع حفاظت، گروه تجهیز، کلاس دمایی، شرایط کابل‌کشی و الزامات گلندها باید با طبقه‌بندی پروژه مطابقت داشته باشد.

نکات مهم عبارت‌اند از:

• بررسی گواهی رسمی و آخرین دیتاشیت زیمنس
• تطبیق Zone و نوع محیط با گواهی تجهیز
• رعایت محدوده دمای محیط
• استفاده از کابل و ترمینال تأییدشده
• کنترل گشتاور اتصالات
• اجرای هم‌بندی و ارت مناسب
• کنترل نویز و EMC
• رعایت فاصله حرارتی داخل تابلو
• انجام تست FAT و SAT
• ثبت تنظیمات و نتایج آزمون‌ها

طراحی تابلو باید با الزامات IEC/EN 60204-1، اصول EMC صنعتی و استانداردهای مرتبط با تجهیزات مورد استفاده در محیط‌های بالقوه انفجاری، مانند خانواده استانداردهای IEC 60079 در صورت شمول پروژه، هماهنگ باشد. مرجع نهایی، گواهی محصول و الزامات کارفرماست.



پرسش‌های متداول

• کد فنی این محصول چیست؟

کد MLFB محصول 6EP4438-7FC00-3DX0 است.

• SITOP SEL1200 EX چند کانال دارد؟

این مدل دارای 8 کانال مستقل خروجی است.

• حداکثر جریان هر خروجی چقدر است؟

حداکثر جریان نامی هر کانال 10 آمپر اعلام شده است.

• ظرفیت ورودی ماژول چقدر است؟

ورودی تجهیز 24V DC با ظرفیت 60 آمپر است.

• محدوده تنظیم جریان خروجی چیست؟

آستانه هر کانال در بازه 2 تا 10 آمپر قابل تنظیم است.

• آیا این محصول جایگزین حفاظت اصلی منبع تغذیه است؟

خیر. این تجهیز حفاظت انتخابی شاخه‌ها را انجام می‌دهد و باید همراه با حفاظت ورودی، کابل‌کشی صحیح و طراحی اصولی منبع تغذیه استفاده شود.

• آیا پسوند EX به معنای نصب در هر محیط انفجاری است؟

خیر. نوع Zone، گواهی، کلاس دمایی و روش نصب باید براساس اسناد رسمی محصول و طبقه‌بندی پروژه بررسی شود.



• جمع‌بندی فنی

ماژول Siemens SITOP SEL1200 EX 10A با کد 6EP4438-7FC00-3DX0 راهکاری تخصصی برای حفاظت انتخابی و توزیع کنترل‌شده شبکه‌های 24V DC در کاربردهای صنعتی حساس است. هشت خروجی مستقل 10 آمپری، ورودی 60 آمپر، آستانه قابل تنظیم 2 تا 10 آمپر و رابط مانیتورینگ، امکان ایجاد یک معماری DC پایدار و قابل‌تشخیص را فراهم می‌کند.

انتخاب صحیح این تجهیز تنها به ظرفیت جریان محدود نمی‌شود. بررسی دقیق MLFB، تطبیق الزامات EX، تحلیل جریان هجومی، رعایت ظرفیت حرارتی، انتخاب کابل مناسب و اجرای آزمون‌های FAT/SAT، همگی برای بهره‌برداری ایمن و قابل‌اعتماد ضروری هستند. در صورت طراحی درست، SEL1200 EX می‌تواند از خاموشی زنجیره‌ای جلوگیری کرده و زمان تشخیص و رفع خطا را در تابلوهای صنعتی به شکل محسوسی کاهش دهد.
