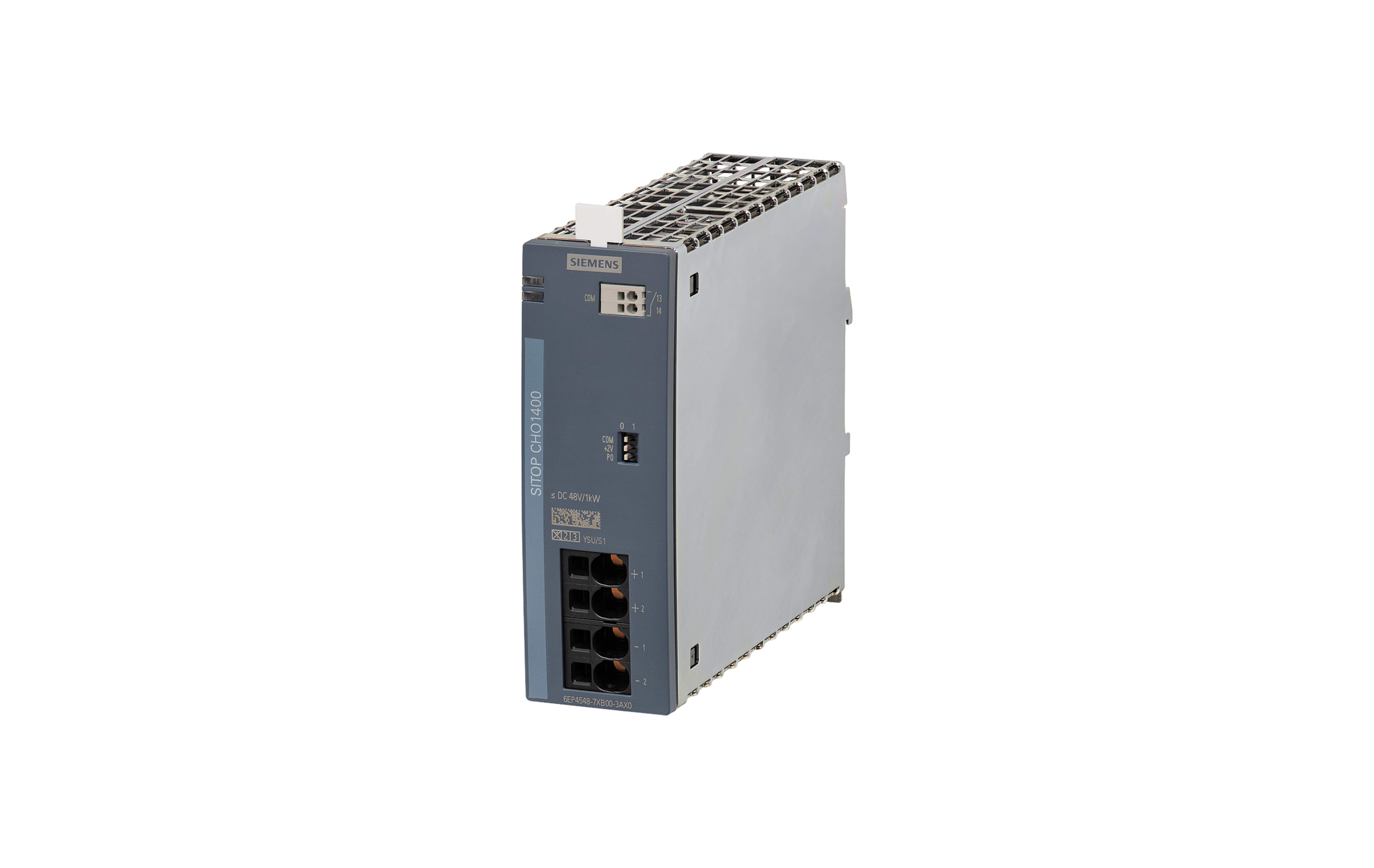

معرفی و بررسی فنی ماژول چاپر زیمنس SITOP CHO1400 با کد فنی 6EP4548-7XB00-3AX0

ماژول چاپر SITOP CHO1400

۲۴/۴۸ ولت، ۱ کیلووات، ۲۸-۲۴ ولت | ۵۶-۴۸ ولت DC با رابط مانیتورینگ

• ماژول چاپر Siemens SITOP CHO1400 با کد فنی 6EP4548-7XB00-3AX0

ماژول چاپر SITOP CHO1400 با کد فنی 6EP4548-7XB00-3AX0، یک راهکار مهندسی پیشرفته برای مدیریت انرژی برگشتی (Regenerative Energy) در شبکه‌های تغذیه 24V و 48V DC است. در کاربردهای صنعتی که از درایوهای DC، استپ‌موتورها یا موتورهای سروو استفاده می‌شود، هنگام ترمزگیری یا کاهش سرعت ناگهانی موتور، انرژی مکانیکی به انرژی الکتریکی تبدیل شده و به سمت منبع تغذیه بازمی‌گردد. از آنجایی که منابع تغذیه سوئیچینگ (مانند سری SITOP) قادر به جذب این انرژی برگشتی نیستند، ولتاژ باس DC به‌شدت افزایش می‌یابد که می‌تواند منجر به آسیب دیدن منبع تغذیه یا تریپ دادن سیستم به دلیل اورولتاژ (Overvoltage) شود.

ماژول CHO1400 با ظرفیت 1 کیلووات، وظیفه تخلیه این انرژی مازاد را بر عهده دارد. این تجهیز با پایش دقیق ولتاژ باس، به محض عبور ولتاژ از آستانه تنظیم‌شده، انرژی برگشتی را به یک مقاومت ترمز (Braking Resistor) داخلی یا خارجی منتقل کرده و آن را به حرارت تبدیل می‌کند. این عملکرد “Chopping” پایداری باس تغذیه را تضمین کرده و از کل شبکه اتوماسیون در برابر نوسانات مخرب ولتاژ محافظت می‌نماید.

• بررسی فنی و مشخصات کلیدی

شناسنامه الکتریکی 6EP4548-7XB00-3AX0

این ماژول به گونه‌ای طراحی شده که انعطاف‌پذیری بالایی برای کار در دو سطح ولتاژ استاندارد صنعتی داشته باشد:

• کد فنی (MLFB): 6EP4548-7XB00-3AX0
• ولتاژ عملیاتی: دوگانه 24V DC و 48V DC
• محدوده ولتاژ ورودی: 24 تا 28 ولت | 48 تا 56 ولت DC
• توان تخلیه نامی: 1 کیلووات (1 kW)
• قابلیت اطمینان: دارای رابط مانیتورینگ برای تشخیص وضعیت و خطا
• نصب: ریلی (DIN Rail) با طراحی فشرده
• وزن خالص: حدود 0.95 کیلوگرم
• تکنولوژی سوئیچینگ: ترانزیستورهای قدرت با سرعت سوئیچینگ بالا برای واکنش آنی به اورولتاژ

• رابط مانیتورینگ (Monitoring Interface)

یکی از وجوه تمایز CHO1400، وجود رابط مانیتورینگ است. این رابط به مهندسان اجازه می‌دهد تا وضعیت عملیاتی ماژول را به سیستم کنترل (PLC) منتقل کنند. از طریق این رابط می‌توان پارامترهایی نظیر فعال بودن چاپر، بروز خطای حرارتی (در اثر دشارژ مداوم و طولانی) و سلامت مدار را پایش کرد. این قابلیت در پروژه‌های اتوماسیون پیشرفته که نیاز به تشخیص زودهنگام عیب (Predictive Maintenance) دارند، بسیار حیاتی است.

منطق عملکرد و مدیریت ترمزگیری الکتریکی

• واکنش به ترمزگیری بازتولیدی (Regenerative Braking)

وقتی یک بار اینرسیال توسط موتور الکتریکی متوقف می‌شود، موتور در نقش ژنراتور عمل کرده و ولتاژ باس را بالا می‌برد. ماژول SITOP CHO1400 به‌صورت موازی در باس DC قرار می‌گیرد. فرآیند کنترل در آن به شرح زیر است:

• پایش ولتاژ: سنسورهای داخلی ماژول به‌طور مداوم ولتاژ 24 یا 48 ولت را اندازه‌گیری می‌کنند.
• تشخیص آستانه (Threshold Detection): اگر ولتاژ از حد مجاز (مثلاً 29 ولت در سیستم 24 ولتی) فراتر رود، مدار کنترل چاپر فعال می‌شود.
• تخلیه انرژی: ترانزیستور سوئیچینگ (Chopper) با فرکانس بالا شروع به کار کرده و جریان را به سمت مقاومت ترمز هدایت می‌کند.
• تثبیت باس: این عمل تا زمانی که ولتاژ باس به محدوده امن بازگردد ادامه می‌یابد.

بدون وجود این ماژول، ولتاژ ممکن است به بالای 35 یا 40 ولت برسد که باعث سوختن خازن‌های فیلتر در منابع تغذیه یا کارتهای I/O حساس می‌شود.

سناریوهای کاربردی در اتوماسیون صنعتی

• سیستم‌های نوار نقاله و کانوایر (Conveyors)

در خطوط تولید که قطعات سنگین روی کانوایر حرکت می‌کنند، هنگام توقف خط یا تغییر جهت، موتورها انرژی زیادی را پس می‌زنند. ماژول CHO1400 تضمین می‌کند که این انرژی باعث خاموشی ناخواسته تابلو کنترل نشود.

• محورهای حرکتی با سرعت بالا (High-speed Axes)

در ماشین‌های بسته‌بندی یا CNC که از استپ‌موتورها و درایوهای DC برای حرکت‌های رفت‌وبرگشتی سریع استفاده می‌کنند، هر ترمزگیری یک پیک ولتاژ ایجاد می‌کند. توان 1 کیلوواتی این ماژول برای پوشش دادن پیک‌های انرژی در چندین محور به‌طور هم‌زمان کاملاً مناسب است.

• بالابرهای کوچک و سیستم‌های AGV

در وسایل نقلیه هدایت‌پذیر خودکار (AGV) که با باتری یا منابع DC کار می‌کنند، ترمزگیری در سطوح شیب‌دار انرژی بازگشتی تولید می‌کند. CHO1400 با مدیریت این انرژی، از ولتاژهای ناخواسته در باس کنترلی جلوگیری کرده و عمر قطعات الکترونیکی را افزایش می‌دهد.

• مزایای استفاده از CHO1400 در طراحی تابلو

استفاده از این ماژول چاپر زیمنس، ارزش‌های فنی زیر را به پروژه اضافه می‌کند:

• افزایش طول عمر تجهیزات: با جلوگیری از استرس الکتریکی ناشی از اورولتاژ، عمر خازن‌ها و رگولاتورهای ولتاژ در تمام قطعات متصل به باس افزایش می‌یابد.
• کاهش توقف تولید: جلوگیری از تریپ دادن منابع تغذیه به دلیل خطای اورولتاژ، پایداری خط تولید را تضمین می‌کند.
• طراحی فشرده و ریلی: برخلاف چاپرهای سنتی بزرگ، این مدل به‌راحتی روی ریل دین در کنار منابع تغذیه SITOP نصب می‌شود.
• انعطاف پذیری ولتاژ: قابلیت استفاده در سیستم‌های 24V و 48V نیاز به نگهداری قطعات یدکی مختلف را کاهش می‌دهد.

نکات نصب و ملاحظات مهندسی

• مدیریت حرارتی

از آنجایی که وظیفه اصلی چاپر تبدیل انرژی الکتریکی به حرارت است، مدیریت دما در اطراف ماژول بسیار مهم است. در طراحی تابلو باید موارد زیر رعایت شود:

• فاصله ایمنی: رعایت فواصل توصیه شده در کاتالوگ (معمولاً 50 میلی‌متر از بالا و پایین) برای گردش هوای طبیعی الزامی است.
• محل نصب: بهتر است ماژول در قسمت‌های بالایی تابلو (جایی که تجمع حرارت وجود دارد) نصب نشود یا در نزدیکی فن‌های تهویه قرار گیرد.
• سیم‌کشی: به دلیل جریان‌های لحظه‌ای بالا در زمان ترمزگیری، سیم‌های متصل به باس DC باید سطح مقطع کافی داشته باشند تا افت ولتاژ یا داغ شدن سیم رخ ندهد.

• تنظیمات آستانه ولتاژ

مهندس طراح باید آستانه فعال‌سازی چاپر را کمی بالاتر از حداکثر ولتاژ نامی منبع تغذیه (مثلاً 28.5 ولت برای سیستم 24 ولتی) تنظیم کند تا از تداخل کارکرد عادی منبع تغذیه با چاپر جلوگیری شود.

پرسش‌های متداول (FAQ)

• آیا CHO1400 برای همه موتورها الزامی است؟

خیر، فقط در سیستم‌هایی که بارهای اینرسیال سنگین دارند یا ترمزگیری‌های سریع و مکرر انجام می‌دهند، وجود چاپر برای محافظت از منابع تغذیه ضروری است.

• تفاوت چاپر با UPS چیست؟

UPS انرژی را برای زمان قطعی برق ذخیره می‌کند، اما چاپر انرژی اضافه و مخرب برگشتی را تخلیه می‌کند تا به سیستم آسیب نرسد. این دو تجهیز عملکردهای کاملاً متضادی دارند.

• آیا می‌توان از مقاومت ترمز خارجی با این ماژول استفاده کرد؟

بله، در مواردی که حجم انرژی برگشتی بسیار زیاد باشد و مقاومت داخلی تجهیز گرمای زیادی تولید کند، می‌توان از مقاومت‌های ترمز بیرونی با توان بالاتر استفاده کرد (مطابق با دستورالعمل فنی زیمنس).

• رابط مانیتورینگ چگونه به PLC متصل می‌شود؟

این رابط معمولاً شامل خروجی‌های دیجیتال (Relay یا Optocoupler) است که وضعیت “آماده‌به‌کار” یا “خطا” را به ورودی‌های دیجیتال PLC ارسال می‌کند.

• جمع‌بندی فنی

ماژول چاپر Siemens SITOP CHO1400 با کد فنی 6EP4548-7XB00-3AX0، یک ابزار حفاظتی تخصصی و هوشمند برای سیستم‌های توزیع برق DC صنعتی است. با توان 1 کیلووات و قابلیت کارکرد در باس‌های 24V و 48V، این تجهیز امنیت و پایداری شبکه اتوماسیون را در مواجهه با انرژی‌های برگشتی موتورها تضمین می‌کند. وجود رابط مانیتورینگ و طراحی مدرن ریلی، آن را به یک انتخاب استاندارد برای مهندسان اتوماسیون در پروژه‌های پیچیده متحرک و ماشین‌سازی تبدیل کرده است.
