معرفی و بررسی فنی سی پی یو Fail-safe سری ۱۲۰۰ زیمنس مدل CPU 1212FC DC/DC/relay با کد فنی 6ES7212-1HF40-0XB0

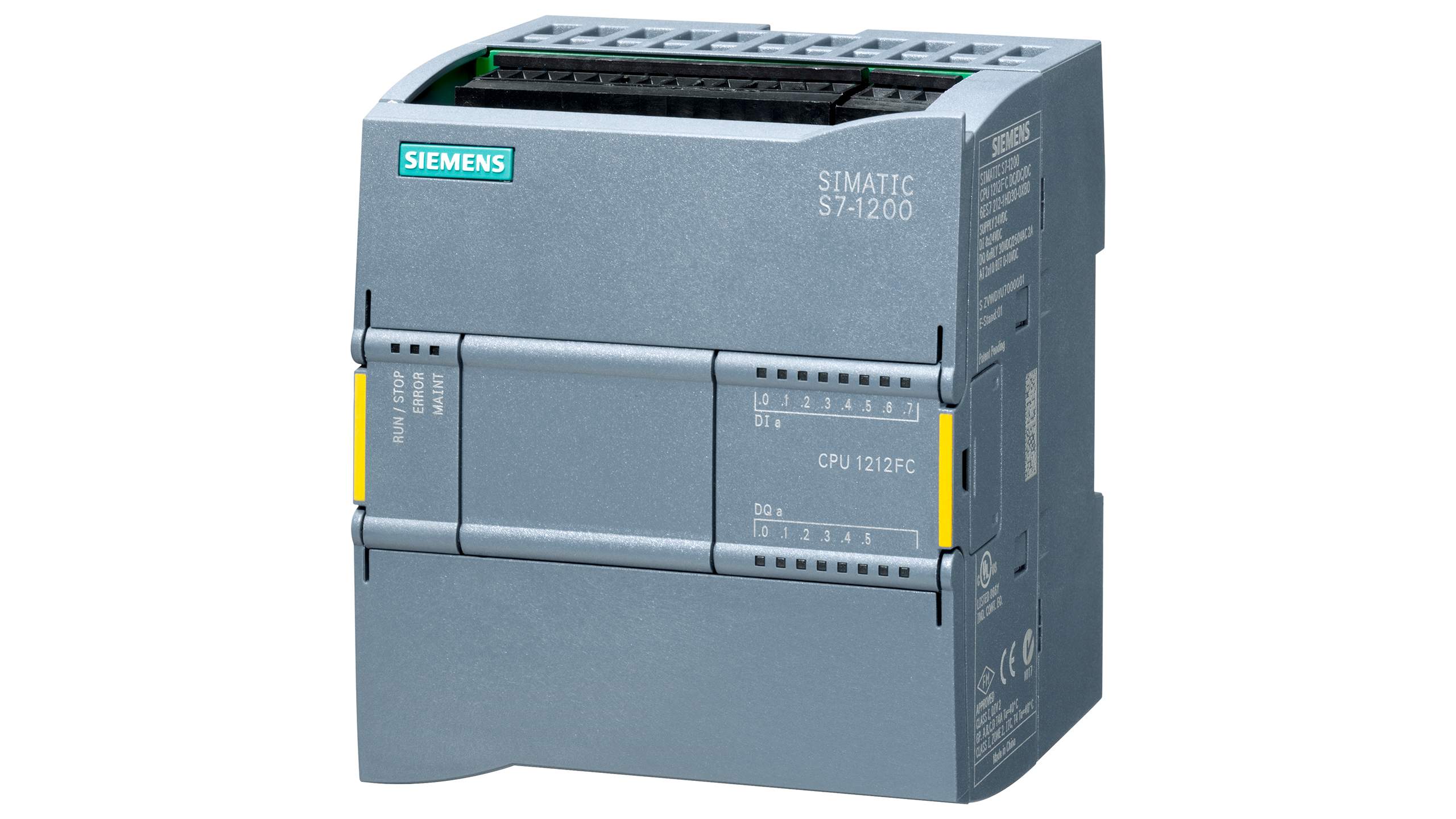

سی‌پی‌یو 1212FC کامپکت، DC/DC/relay

۸ ورودی دیجیتال ۲۴ ولت DC

۶ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۱۵۰ کیلوبایت



بررسی تخصصی CPU Fail-safe زیمنس مدل CPU 1212FC DC/DC/Relay با کد فنی 6ES7212-1HF40-0XB0

مدل CPU 1212FC DC/DC/Relay با کد فنی 6ES7212-1HF40-0XB0 یکی از کنترلرهای ایمنی کامپکت در خانواده SIMATIC S7-1200F زیمنس است؛ خانواده‌ای که برای ترکیب کنترل استاندارد ماشین و منطق Fail-safe در یک سخت‌افزار جمع‌وجور طراحی شده است. این CPU برای پروژه‌هایی مناسب است که از یک طرف معماری تغذیه و ورودی آن‌ها بر پایه 24VDC است و از طرف دیگر در بخش خروجی به انعطاف کنتاکت رله‌ای نیاز دارند.

در نگاه اول، این مدل از نظر تعداد I/O شبیه یک CPU کامپکت کوچک تا متوسط به نظر می‌رسد: ۸ ورودی دیجیتال، ۶ خروجی دیجیتال رله‌ای، ۲ ورودی آنالوگ و حافظه 150KB. اما تفاوت اصلی در پسوند FC یا همان Fail-safe CPU نهفته است. این CPU فقط یک PLC معمولی برای فرمان دادن به عملگرها نیست؛ بلکه می‌تواند در کنار منطق کنترلی استاندارد، منطق ایمنی ماشین را نیز در محیط TIA Portal Safety اجرا کند.

در کاربردهایی مانند Emergency Stop، درب ایمنی، پرده نوری، کلید ایمنی، توقف کنترل‌شده ماشین و مانیتورینگ شرایط خطرناک، استفاده از PLC ایمنی باعث می‌شود طراحی سیستم از حالت سیم‌کشی سخت و پراکنده خارج شود و به یک معماری قابل تست، قابل مستندسازی و قابل توسعه تبدیل گردد. این دقیقاً همان جایی است که CPU 1212FC DC/DC/Relay ارزش مهندسی خودش را نشان می‌دهد.



• معرفی فنی CPU 1212FC DC/DC/Relay

• مشخصات کلیدی

این مدل در رده CPUهای کامپکت ایمنی سری S7-1200F قرار می‌گیرد و برای ماشین‌آلات کوچک تا متوسط با الزامات ایمنی عملکردی طراحی شده است.

مشخصات اصلی محصول:

• سری: SIMATIC S7-1200F
• مدل: CPU 1212FC DC/DC/Relay
• کد فنی: 6ES7212-1HF40-0XB0
• نوع کنترلر: Compact Fail-safe CPU
• ۸ ورودی دیجیتال: 24VDC
• ۶ خروجی دیجیتال: رله‌ای 2 آمپر
• ۲ ورودی آنالوگ: 0 تا 10 ولت DC
• تغذیه CPU: 20.4 تا 28.8 ولت DC
• حافظه برنامه/اطلاعات: 150KB
• قابلیت برنامه‌نویسی ایمنی: در محیط TIA Portal Safety

ترکیب خروجی رله‌ای با قابلیت Fail-safe باعث می‌شود این CPU برای پروژه‌هایی جذاب باشد که بارهای خروجی متنوع دارند، اما همچنان باید منطق ایمنی سیستم با استانداردهای صنعتی پیاده‌سازی شود.



• جایگاه این CPU در سری S7-1200F

سری S7-1200F نسخه ایمنی خانواده S7-1200 است. تفاوت اصلی آن با CPUهای استاندارد، توانایی اجرای Safety Program در کنار Standard Program است. به بیان دقیق‌تر، CPU می‌تواند دو لایه منطقی را مدیریت کند:

• برنامه استاندارد برای کنترل معمول ماشین، سیکل اتوماتیک، فرمان‌ها و اینترلاک‌های عادی
• برنامه ایمنی برای عملکردهایی مثل توقف اضطراری، مانیتورینگ درب حفاظتی و قطع ایمن انرژی

این تفکیک منطقی در پروژه‌های واقعی بسیار مهم است؛ زیرا منطق ایمنی باید قابل اعتبارسنجی، محدود، مستند و مطابق اصول Functional Safety باشد.



• مفهوم Fail-safe در CPU 1212FC

• Fail-safe فقط یک ویژگی نرم‌افزاری نیست

در اتوماسیون صنعتی، Fail-safe یعنی سیستم در صورت بروز خطا، قطعی، تناقض سیگنال یا وضعیت خطرناک، به سمت حالت ایمن حرکت کند. حالت ایمن معمولاً یعنی قطع انرژی خطرناک، توقف محور، غیر فعال شدن عملگر یا جلوگیری از شروع مجدد ناخواسته.

نمونه‌های رایج وضعیت ایمن:

• قطع فرمان موتور هنگام فشردن E-Stop
• توقف ماشین با باز شدن حفاظ
• جلوگیری از Restart پس از برگشت برق
• قطع خروجی در صورت خطای دو کاناله ورودی ایمنی
• مانیتورینگ فیدبک کنتاکتور برای تشخیص چسبیدن کنتاکت

در CPUهای Fail-safe زیمنس، این منطق با بلوک‌های ایمنی، امضای ایمنی، رمز عبور Safety و فرآیند کامپایل/دانلود کنترل‌شده مدیریت می‌شود. بنابراین مهندس فقط یک Ladder معمولی نمی‌نویسد؛ بلکه وارد حوزه طراحی ایمنی قابل ممیزی می‌شود.



• استانداردهای مرتبط با ایمنی عملکردی

در پروژه‌های ایمنی، انتخاب CPU تنها بخشی از طراحی است. کل زنجیره ایمنی شامل سنسور، منطق، خروجی، عملگر و سیم‌کشی باید ارزیابی شود.

استانداردهای مهم در این حوزه:

• IEC 61508 برای ایمنی عملکردی سیستم‌های الکتریکی و الکترونیکی
• IEC 62061 برای ایمنی ماشین‌آلات بر پایه سیستم‌های کنترلی الکتریکی
• ISO 13849-1 برای Performance Level در سیستم‌های کنترلی مرتبط با ایمنی

در بسیاری از کاربردها، CPUهای Fail-safe سری S7-1200F می‌توانند در معماری‌های مناسب برای سطوح بالای ایمنی مانند SIL 3 یا PL e استفاده شوند؛ البته سطح نهایی ایمنی به طراحی کل سیستم، Diagnostic Coverage، معماری کانال‌ها و اجزای متصل‌شده بستگی دارد.



• تحلیل معماری DC/DC/Relay

• معنی DC/DC/Relay در این CPU

عبارت DC/DC/Relay در نام CPU سه بخش الکتریکی را مشخص می‌کند:

• DC اول: تغذیه CPU با ولتاژ 24VDC
• DC دوم: ورودی‌های دیجیتال 24VDC
• Relay: خروجی‌های دیجیتال از نوع رله‌ای

این یعنی CPU با محدوده 20.4 تا 28.8VDC تغذیه می‌شود، ورودی‌های آن برای سیگنال‌های صنعتی 24 ولت DC طراحی شده‌اند و خروجی‌های آن به‌صورت کنتاکت رله‌ای عمل می‌کنند.



• تفاوت با نسخه DC/DC/DC

نسخه CPU 1212FC DC/DC/DC خروجی ترانزیستوری دارد، اما مدل 6ES7212-1HF40-0XB0 دارای خروجی رله‌ای است. این تفاوت در انتخاب پروژه بسیار تعیین‌کننده است.

خروجی رله‌ای مناسب‌تر است برای:

• سوئیچ بارهای AC و DC در محدوده مجاز
• فرمان به کنتاکتور، رله واسط و چراغ سیگنال
• پروژه‌های Retrofit با ولتاژهای خروجی متنوع
• تابلوهایی که نیاز به جداسازی کنتاکتی دارند

در مقابل، خروجی ترانزیستوری برای سوئیچینگ سریع، پالس‌دهی و بارهای کاملاً 24VDC انتخاب بهتری است. بنابراین انتخاب بین این دو نسخه باید بر اساس نوع بار، سرعت سوئیچینگ، عمر مکانیکی مورد انتظار و معماری مدار خروجی انجام شود.



• ورودی‌های دیجیتال 24VDC

• ۸ ورودی برای سیگنال‌های کنترلی و ایمنی

CPU 1212FC DC/DC/Relay دارای ۸ ورودی دیجیتال 24VDC است. این ورودی‌ها می‌توانند برای فرمان‌های عادی یا سیگنال‌های مرتبط با ایمنی استفاده شوند، البته در پروژه‌های Safety باید دقت کرد که ورودی ایمنی واقعی معمولاً باید از مسیر و ماژول‌های ایمنی مناسب تعریف شود.

کاربردهای رایج ورودی‌ها:

• شستی Start و Stop
• سیگنال فیدبک کنتاکتور
• لیمیت‌سوئیچ حفاظ
• سنسور حضور قطعه
• کلید انتخاب Auto/Manual
• فیدبک وضعیت درایو یا رله
• سیگنال‌های تشخیص وضعیت ماشین

در طراحی ایمنی، ورودی‌های حساس معمولاً به صورت دو کاناله دیده می‌شوند تا خطاهایی مانند قطع سیم، اتصال کوتاه یا چسبیدن کنتاکت بهتر تشخیص داده شوند.



• نکات اجرایی در سیم‌کشی ورودی‌ها

در مدارهای 24VDC، نویز و Bounce کنتاکت می‌توانند باعث رفتارهای ناپایدار شوند. برای ماشین‌آلات ایمنی‌محور، این مسئله فقط یک مزاحمت نیست؛ می‌تواند روی قابلیت اعتماد تشخیص وضعیت اثر بگذارد.

توصیه‌های عملی:

• مسیر کابل ورودی‌ها را از کابل قدرت و موتور جدا کنید.
• برای سنسورهای حساس از کابل شیلددار استفاده کنید.
• فیدبک کنتاکتورها را در برنامه مانیتور کنید.
• سیم‌بندی ورودی‌های ایمنی را مستند و شماره‌گذاری کنید.
• برای کلیدهای مکانیکی، منطق Debounce را با احتیاط و مطابق الزامات Safety اعمال کنید.



• خروجی‌های رله‌ای 2 آمپر

• مزیت انعطاف در خروجی‌های Relay

این CPU دارای ۶ خروجی دیجیتال رله‌ای با جریان 2 آمپر است. خروجی رله‌ای از دید مهندسی جذاب است، چون مانند یک کنتاکت ایزوله عمل می‌کند و امکان کنترل بارهای متنوع‌تری را فراهم می‌سازد.

کاربردهای متداول خروجی‌ها:

• فرمان کنتاکتور
• کنترل رله واسط
• فعال‌سازی آلارم یا چراغ هشدار
• فرمان به شیر برقی با مدار حفاظتی مناسب
• قطع یا وصل بارهای سبک AC/DC در محدوده مجاز

در پروژه‌های ایمنی، خروجی PLC اغلب مستقیماً انرژی خطرناک را قطع نمی‌کند. طراحی حرفه‌ای معمولاً از کنتاکتورهای ایمنی، رله‌های واسط مناسب و فیدبک EDM برای تشخیص وضعیت واقعی مدار قدرت استفاده می‌کند.



• محدودیت‌های خروجی رله‌ای

رله مزیت انعطاف دارد، اما باید محدودیت‌هایش را جدی گرفت. خروجی رله‌ای برای پالس سریع، PWM یا سیکل‌های قطع و وصل بسیار پرتکرار مناسب نیست. همچنین بارهای سلفی می‌توانند هنگام قطع، جرقه و ولتاژ برگشتی ایجاد کنند.

برای افزایش عمر خروجی:

• برای بار DC از دیود هرزگرد استفاده کنید.
• برای بار AC از RC Snubber یا Varistor استفاده کنید.
• برای بارهای بزرگ، خروجی PLC را به رله واسط بدهید.
• جریان راه‌اندازی بار را در محاسبات لحاظ کنید.
• تعداد سیکل‌های قطع و وصل را با عمر مکانیکی رله تطبیق دهید.

این همان جزئیاتی است که تفاوت یک تابلوی پایدار با تابلویی پر از خطاهای پراکنده را مشخص می‌کند.



• ورودی‌های آنالوگ 0 تا 10 ولت

• کاربردهای اندازه‌گیری و پایش فرآیند

وجود ۲ ورودی آنالوگ 0 تا 10VDC برای یک CPU کامپکت کوچک، یک مزیت مهم است. این ورودی‌ها برای سیگنال‌های پیوسته مناسب‌اند و می‌توانند وضعیت فرآیند را به برنامه PLC منتقل کنند.

نمونه کاربردها:

• سنسور فشار ولتاژی
• سنسور سطح
• پتانسیومتر تنظیم Setpoint
• سنسور موقعیت
• فیدبک سرعت یا فشار از تجهیزات جانبی

در TIA Portal، مقدار خام آنالوگ باید به واحد مهندسی تبدیل شود. برای مثال سیگنال 0 تا 10 ولت می‌تواند به 0 تا 100 درصد، 0 تا 10 بار یا 0 تا 1500 rpm نگاشت شود. این مقیاس‌گذاری باید شفاف، مستند و قابل مانیتور باشد.



• تغذیه 20.4 تا 28.8VDC

• اهمیت تغذیه پایدار در PLC ایمنی

CPU با محدوده 20.4 تا 28.8 ولت DC تغذیه می‌شود. این بازه همان محدوده استاندارد سیستم‌های 24VDC صنعتی است و با پاورهای رایج تابلوهای اتوماسیون سازگار است.

در PLCهای Fail-safe، کیفیت تغذیه اهمیت مضاعف دارد. افت ولتاژ، ریپل زیاد یا نویز شدید می‌تواند باعث توقف CPU، خطای تشخیصی یا اختلال در عملکرد I/O شود.

نکات طراحی تغذیه:

• از منبع تغذیه صنعتی معتبر استفاده کنید.
• مسیر تغذیه CPU را از بارهای نویزی تفکیک کنید.
• برای CPU و سنسورهای مهم فیوز یا MCB مجزا در نظر بگیرید.
• در سیستم‌های حساس از UPS یا بافر 24VDC استفاده کنید.
• اتصال 0V و ارت را مطابق اصول EMC طراحی کنید.



• حافظه 150KB و برنامه‌نویسی در TIA Portal Safety

• ظرفیت مناسب برای پروژه‌های کوچک تا متوسط

حافظه 150KB برای CPU 1212FC امکان پیاده‌سازی برنامه استاندارد و برنامه ایمنی را در پروژه‌های کوچک تا متوسط فراهم می‌کند. این ظرفیت برای ماشین‌هایی با چندین حالت کاری، آلارم، HMI ساده و چند تابع ایمنی رایج مناسب است.

ساختار پیشنهادی برنامه:

• بلوک‌های استاندارد برای سیکل ماشین
• بلوک‌های Safety برای E-Stop و حفاظ‌ها
• Data Block برای پارامترها و وضعیت‌ها
• منطق آلارم و تشخیص خطا
• مانیتورینگ فیدبک خروجی‌ها و کنتاکتورها

در TIA Portal Safety، برنامه ایمنی با بلوک‌های خاص، کامپایل ایمنی و امضای Safety مدیریت می‌شود. این روند به مهندس کمک می‌کند تغییرات Safety کنترل‌شده و قابل ردیابی باشند.



• سناریوهای کاربردی CPU 1212FC DC/DC/Relay

• بهترین موارد استفاده

این CPU برای ماشین‌هایی مناسب است که هم به کنترل استاندارد نیاز دارند، هم به منطق ایمنی، و هم خروجی‌های رله‌ای برای بارهای متنوع می‌خواهند.

سناریوهای مناسب:

• ماشین‌آلات بسته‌بندی کوچک
• تابلوهای OEM با الزامات Safety
• سیستم‌های انتقال مواد
• ماشین‌های دارای درب حفاظتی
• تجهیزات مجهز به Emergency Stop
• پروژه‌های Retrofit با خروجی‌های AC/DC متنوع
• ایستگاه‌های مونتاژ با چند عملگر ساده



• سوالات متداول

• تفاوت CPU 1212FC DC/DC/Relay با CPU 1212C چیست؟

مدل 1212FC قابلیت اجرای برنامه ایمنی Fail-safe را دارد، اما 1212C یک CPU استاندارد است و برای منطق Safety مستقل طراحی نشده است.

• آیا خروجی‌های این CPU ترانزیستوری هستند؟

خیر. مدل 6ES7212-1HF40-0XB0 دارای ۶ خروجی رله‌ای 2 آمپر است.

• آیا این CPU با برق 220VAC تغذیه می‌شود؟

خیر. تغذیه CPU برابر 20.4 تا 28.8VDC است و برای آن باید منبع تغذیه 24 ولت DC صنعتی استفاده شود.

• آیا برای Emergency Stop مناسب است؟

بله، این CPU برای پیاده‌سازی منطق ایمنی مانند Emergency Stop، Safety Gate و مانیتورینگ توقف در معماری مناسب قابل استفاده است.

• آیا ورودی آنالوگ داخلی دارد؟

بله، این مدل دارای ۲ ورودی آنالوگ 0 تا 10 ولت DC است.



• جمع‌بندی تخصصی

CPU 1212FC DC/DC/Relay زیمنس با کد فنی 6ES7212-1HF40-0XB0 یک PLC کامپکت ایمنی در خانواده SIMATIC S7-1200F است که برای پروژه‌های کوچک تا متوسط با الزامات Functional Safety طراحی شده است. ترکیب ۸ ورودی دیجیتال 24VDC، ۶ خروجی رله‌ای 2 آمپر، ۲ ورودی آنالوگ 0-10VDC، تغذیه 20.4 تا 28.8VDC و حافظه 150KB آن را برای ماشین‌آلات OEM، پروژه‌های Retrofit، تابلوهای 24VDC و سیستم‌های دارای Emergency Stop یا حفاظ ایمنی به گزینه‌ای دقیق و کاربردی تبدیل می‌کند.

اگر پروژه شما به سوئیچینگ سریع و پالس نیاز دارد، نسخه DC/DC/DC منطقی‌تر است. اما اگر خروجی‌های منعطف رله‌ای، تغذیه DC و قابلیت Safety در یک CPU کامپکت می‌خواهید، 6ES7212-1HF40-0XB0 یکی از انتخاب‌های مهندسی‌شده و قابل اتکا در سری S7-1200F است.
