بررسی تخصصی سیگنال برد ورودی دیجیتال زیمنس SB 1221, 4 DI, 24V DC 200kHz

کد فنی: 6ES7221-3BD30-0XB0 | ورودی دیجیتال پرسرعت 24 ولت برای PLC سری SIMATIC S7‑1200

در بسیاری از ماشین‌آلات صنعتی مدرن، PLC تنها وظیفه دریافت سیگنال‌های ساده ON/OFF را ندارد. در سیستم‌هایی مانند کنترل سرعت، اندازه‌گیری طول، شمارش قطعات، تشخیص موقعیت محور یا مانیتورینگ حرکت مکانیکی، سیگنال‌های دیجیتال با فرکانس بسیار بالا تولید می‌شوند. اگر PLC نتواند این پالس‌ها را با سرعت مناسب دریافت و پردازش کند، دقت سیستم کنترل به‌شدت کاهش می‌یابد.

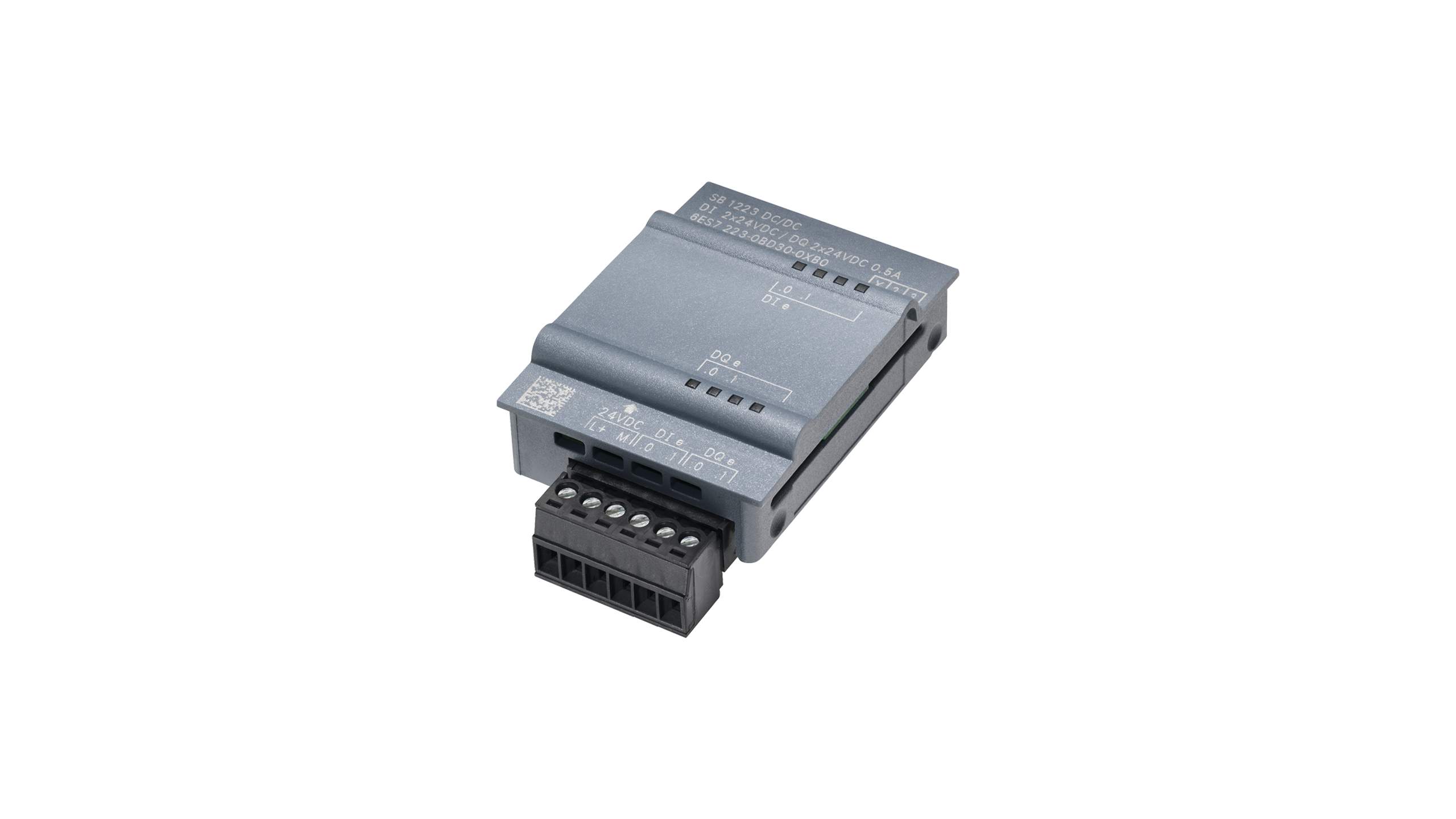

سیگنال برد SB 1221, 4 DI, 24V DC 200kHz با کد فنی 6ES7221-3BD30-0XB0 یکی از ماژول‌های تخصصی در اکوسیستم SIMATIC S7‑1200 زیمنس است که دقیقاً برای چنین کاربردهایی طراحی شده است. این برد امکان افزودن ۴ ورودی دیجیتال پرسرعت 24 ولت با فرکانس تا 200 کیلوهرتز را فراهم می‌کند و به مهندسان اجازه می‌دهد سیگنال‌های پالس سریع را مستقیماً در CPU دریافت کنند.

در ادامه، این محصول را از دید یک مهندس اتوماسیون صنعتی به‌صورت دقیق بررسی می‌کنیم: از معماری Signal Board در PLC سری S7‑1200 گرفته تا تحلیل ورودی‌های High‑Speed، نحوه اتصال انکودرها، تفاوت با ورودی‌های معمولی و سناریوهای واقعی کاربرد در صنعت.



• معرفی فنی سیگنال برد SB 1221 – کد 6ES7221-3BD30-0XB0

• مشخصات فنی کلیدی

سیگنال برد SB 1221 یک ماژول توسعه ورودی دیجیتال پرسرعت است که مستقیماً روی CPU نصب می‌شود.

مشخصات اصلی:

• سری: SIMATIC S7‑1200
• نوع تجهیز: Signal Board (SB)
• مدل: SB 1221
• کد فنی: 6ES7221-3BD30-0XB0
• تعداد ورودی دیجیتال: 4 کانال
• ولتاژ ورودی: 24V DC
• حداکثر فرکانس ورودی: 200 kHz
• نوع ورودی: Sourcing Input
• کاربرد اصلی: دریافت پالس‌های دیجیتال پرسرعت
• محل نصب: اسلات Signal Board روی CPU
• پیکربندی نرم‌افزاری: TIA Portal

این برد برای سیستم‌هایی طراحی شده که سیگنال‌های سریع باید بدون از دست رفتن پالس یا خطای شمارش دریافت شوند.



• مفهوم Signal Board در معماری PLC سری S7‑1200

• طراحی ماژولار در PLC زیمنس

زیمنس در طراحی S7‑1200 از یک معماری ماژولار استفاده کرده است که به مهندسان اجازه می‌دهد سیستم را متناسب با نیاز پروژه توسعه دهند.

در این معماری سه نوع توسعه I/O وجود دارد:

• Digital / Analog Signal Modules (SM)
• Communication Modules (CM)
• Signal Boards (SB)

سیگنال برد SB 1221 در دسته سوم قرار می‌گیرد.



• مزیت اصلی Signal Board

Signal Board مستقیماً داخل CPU نصب می‌شود و فضای تابلو را افزایش نمی‌دهد.

ویژگی‌های مهم:

• نصب مستقیم روی CPU
• عدم افزایش عرض PLC
• مناسب برای توسعه کوچک I/O
• مصرف توان پایین
• نصب سریع و ساده

در بسیاری از ماشین‌آلات OEM یا تابلوهای کوچک صنعتی این ویژگی اهمیت زیادی دارد.



• تحلیل مهندسی ورودی‌های دیجیتال پرسرعت 24V

• تفاوت ورودی‌های استاندارد و High-Speed

ورودی‌های دیجیتال معمولی در PLC معمولاً برای سیگنال‌هایی با فرکانس پایین طراحی شده‌اند.

نمونه کاربردهای ورودی استاندارد:

• سنسور القایی
• لیمیت سوئیچ
• شستی اپراتور
• سیگنال فیدبک کنتاکتور

فرکانس این سیگنال‌ها معمولاً کمتر از چند صد هرتز است.

اما در سیستم‌های Motion و اندازه‌گیری دقیق، فرکانس سیگنال می‌تواند به ده‌ها یا صدها کیلوهرتز برسد.

در این شرایط باید از High‑Speed Inputs استفاده شود.



• توانایی پردازش 200kHz

سیگنال برد 6ES7221-3BD30-0XB0 می‌تواند سیگنال‌هایی تا فرکانس 200kHz را دریافت کند.

این یعنی:

$$200000pulses/sec$$

چنین سرعتی برای کاربردهای زیر ضروری است:

• انکودرهای افزایشی با رزولوشن بالا
• اندازه‌گیری سرعت شفت
• شمارش قطعات با سرعت بالا
• اندازه‌گیری طول در خطوط تولید



• تحلیل ولتاژ ورودی 24V DC

• استاندارد صنعتی 24 ولت

برخلاف نسخه 5 ولتی این برد، مدل 6ES7221-3BD30-0XB0 با سیگنال‌های 24V DC کار می‌کند.

این موضوع در صنعت مزایای مهمی دارد.

مزایا:

• سازگاری با اکثر سنسورها
• مقاومت بیشتر در برابر نویز
• سیم‌کشی ساده‌تر
• استاندارد رایج در تجهیزات صنعتی

بسیاری از انکودرهای صنعتی خروجی HTL (24V) دارند و مستقیماً با این برد سازگار هستند.



• مفهوم Sourcing Input

• ساختار ورودی Source در PLC

در این سیگنال برد، ورودی‌ها از نوع Sourcing Input هستند.

در این معماری:

• دستگاه میدان سیگنال مثبت ارسال می‌کند
• PLC جریان را دریافت می‌کند

این ساختار با خروجی‌های PNP کاملاً سازگار است.



• مزیت در سیستم‌های صنعتی

در استاندارد اروپایی، بیشتر تجهیزات از ساختار PNP استفاده می‌کنند.

بنابراین:

• اتصال سنسورها ساده‌تر می‌شود
• نیاز به واسط کمتر است
• طراحی تابلو استانداردتر خواهد بود



• کاربرد در سیستم‌های انکودر صنعتی

• اتصال Incremental Encoder

یکی از کاربردهای اصلی این سیگنال برد اتصال به انکودر افزایشی (Incremental Encoder) است.

انکودرها معمولاً سه سیگنال تولید می‌کنند:

• Channel A
• Channel B
• Index Z

این سیگنال‌ها برای محاسبه موارد زیر استفاده می‌شوند:

• موقعیت
• سرعت
• جهت حرکت

ورودی‌های پرسرعت SB 1221 می‌توانند این پالس‌ها را بدون خطا دریافت کنند.



• کاربردهای صنعتی واقعی

• سیستم‌های اندازه‌گیری طول

در صنایع بسته‌بندی یا چاپ، طول مواد باید دقیق اندازه‌گیری شود.

روش کار:

• اتصال انکودر به رولر
• شمارش پالس
• تبدیل پالس به طول

ورودی 200kHz دقت بسیار بالایی فراهم می‌کند.



• خطوط انتقال مواد

در نوار نقاله‌های صنعتی، سرعت حرکت باید کنترل و پایش شود.

سیستم شامل:

• انکودر روی موتور
• ورودی High-Speed
• محاسبه سرعت در PLC



• ماشین‌آلات بسته‌بندی

در دستگاه‌های بسته‌بندی سریع:

• شمارش قطعات
• تشخیص موقعیت
• همگام‌سازی حرکت

به ورودی‌های سریع نیاز دارند.



• ماشین‌های برش

در ماشین‌های برش رول:

• طول دقیق اندازه‌گیری می‌شود
• PLC فرمان برش می‌دهد

در این کاربرد دقت شمارش پالس بسیار مهم است.



• نکات مهم طراحی سیستم

• انتخاب صحیح انکودر

برای استفاده از این برد باید انکودر مناسب انتخاب شود.

مشخصات پیشنهادی:

• خروجی 24V HTL
• فرکانس سازگار با 200kHz
• سیگنال A/B



• مدیریت نویز الکتریکی

سیگنال‌های پرسرعت نسبت به نویز حساس هستند.

بنابراین توصیه می‌شود:

• استفاده از کابل شیلددار
• استفاده از کابل Twisted Pair
• اتصال صحیح زمین
• جداسازی کابل قدرت و سیگنال



• محدودیت طول کابل

برای حفظ کیفیت سیگنال:

• طول کابل کوتاه نگه داشته شود
• از درایورهای Line Driver استفاده شود (در فاصله‌های زیاد)



• مزایای اصلی سیگنال برد 6ES7221-3BD30-0XB0

• ورودی دیجیتال پرسرعت تا 200kHz
• سازگار با سیگنال‌های 24V صنعتی
• نصب مستقیم داخل CPU
• عدم افزایش عرض PLC
• مناسب برای انکودرهای HTL
• دقت بالا در شمارش پالس
• طراحی فشرده برای ماشین‌آلات OEM

این ویژگی‌ها باعث شده این برد یکی از بهترین گزینه‌ها برای کاربردهای Motion سبک و اندازه‌گیری دقیق باشد.



• سوالات متداول (FAQ)

• تفاوت این برد با مدل 5 ولتی چیست؟

مدل 6ES7221-3BD30-0XB0 برای سیگنال‌های 24V DC طراحی شده، در حالی که مدل دیگر برای 5V TTL استفاده می‌شود.

• آیا این برد برای سنسورهای معمولی مناسب است؟

خیر. این برد برای سیگنال‌های پرسرعت طراحی شده است. برای سنسورهای عادی بهتر است از ماژول‌های ورودی دیجیتال استاندارد استفاده شود.

• آیا می‌توان از آن برای انکودر استفاده کرد؟

بله. این برد برای اتصال انکودرهای افزایشی با خروجی 24V بسیار مناسب است.

• آیا این ماژول فضای تابلو را افزایش می‌دهد؟

خیر. Signal Board داخل CPU نصب می‌شود و فضای اضافی اشغال نمی‌کند.

• آیا برای کاربردهای ایمنی قابل استفاده است؟

خیر. برای کاربردهای Safety باید از ماژول‌های Fail‑Safe استفاده شود.



• جمع‌بندی تخصصی

سیگنال برد SB 1221, 4 DI, 24V DC 200kHz با کد فنی 6ES7221-3BD30-0XB0 یک ماژول تخصصی برای دریافت سیگنال‌های دیجیتال پرسرعت در سطح صنعتی 24 ولت است. این برد با پشتیبانی از فرکانس 200 کیلوهرتز امکان اتصال مستقیم به انکودرهای HTL، سیستم‌های شمارش پالس و کاربردهای اندازه‌گیری دقیق را فراهم می‌کند.

نصب مستقیم داخل CPU، طراحی فشرده و سازگاری با استاندارد 24V صنعتی باعث شده این محصول یکی از گزینه‌های بسیار کاربردی در ماشین‌آلات بسته‌بندی، خطوط تولید، سیستم‌های Motion سبک و تجهیزات OEM باشد.

برای مهندسان اتوماسیون که به دنبال دریافت دقیق پالس‌های سریع بدون افزایش پیچیدگی سیستم هستند، سیگنال برد 6ES7221‑3BD30‑0XB0 یک راهکار حرفه‌ای و مهندسی‌شده در اکوسیستم SIMATIC S7‑1200 محسوب می‌شود.
