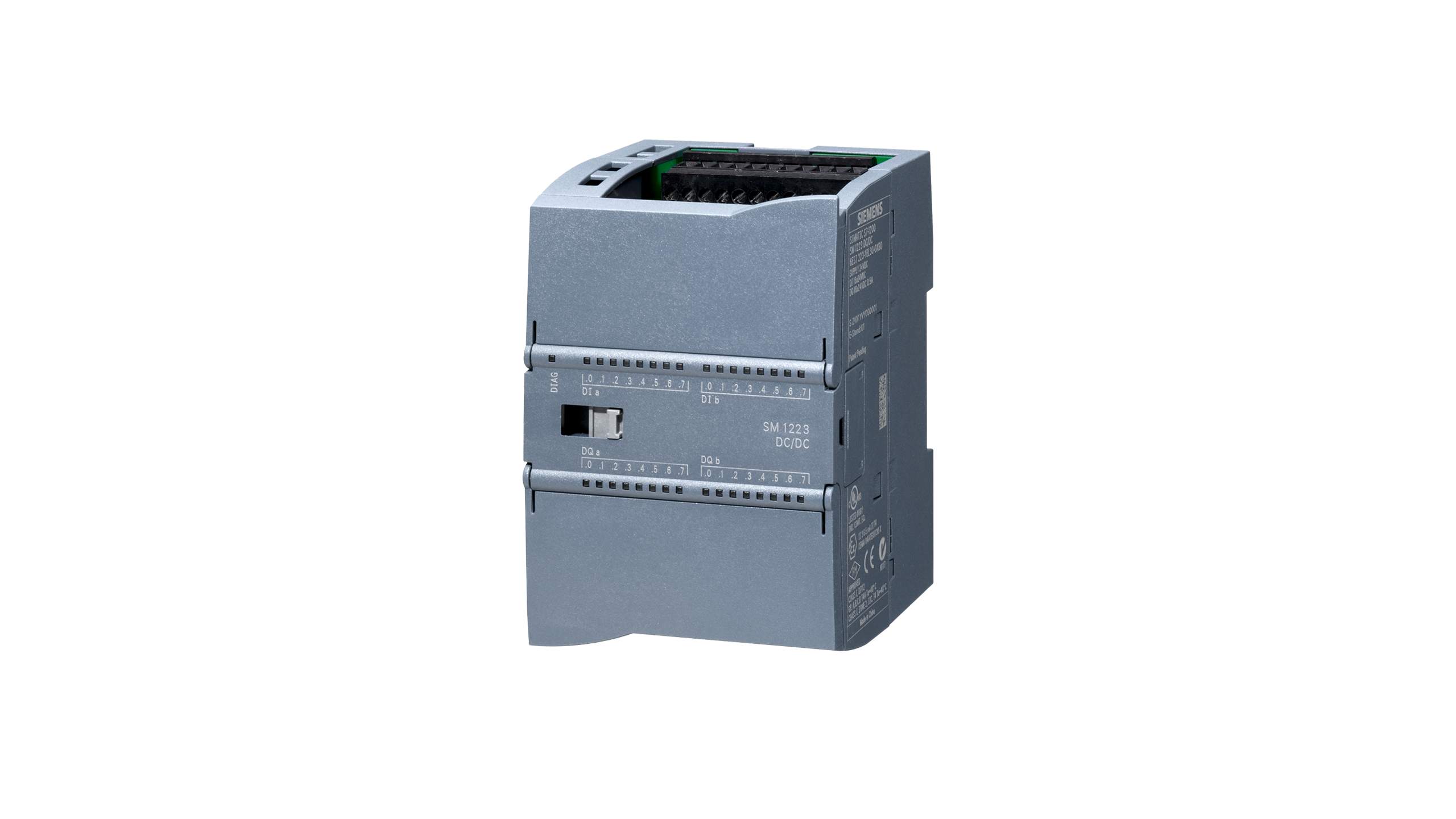

معرفی و بررسی فنی سیگنال ماژول ورودی/خروجی دیجیتال زیمنس SM 1223, 16 DI/16 DO, 16 DI 24 V DC با کد فنی 6ES7223-1BL32-1XB0

سیگنال ماژول ورودی/خروجی دیجیتال سری ۱۲۰۰

۱۶ عدد ورودی ۲۴ ولت DC

Sink/Source

۱۶ عدد خروجی ترانزیستوری (NPN) ۰/۵ آمپر ۲۴ ولت DC

sourcing (sinking output)

بررسی تخصصی ماژول ورودی/خروجی دیجیتال زیمنس

SM 1223, 16 DI / 16 DO

کد فنی: 6ES7223-1BL32-1XB0 | ماژول ترکیبی دیجیتال با خروجی NPN برای PLC سری SIMATIC S7‑1200

در پروژه‌های اتوماسیون صنعتی، انتخاب نوع خروجی دیجیتال فقط یک ترجیح طراحی نیست؛ یک تصمیم معماری است. وقتی در یک سیستم با سنسورها، عملگرها، رله‌های واسط و تجهیزات جانبی متنوع سروکار داریم، سازگاری الکتریکی بین PLC و تجهیزات میدان تعیین می‌کند که تابلو برق چقدر تمیز، قابل‌اعتماد و کم‌دردسر خواهد بود. ماژول SM 1223 مدل 6ES7223-1BL32-1XB0 دقیقاً برای سناریوهایی طراحی شده که در آن، علاوه بر تراکم بالای I/O، نیاز به خروجی ترانزیستوری NPN هم وجود دارد.

این ماژول از خانواده SIMATIC S7‑1200 است و ترکیبی از ۱۶ ورودی دیجیتال ۲۴ ولت DC با پشتیبانی Sink/Source و ۱۶ خروجی دیجیتال ترانزیستوری NPN با جریان ۰.۵ آمپر در ۲۴ ولت DC را ارائه می‌دهد. تفاوت کلیدی آن با نسخه‌های متداول PNP، در منطق سوئیچینگ خروجی‌هاست؛ یعنی این مدل برای تجهیزاتی مناسب است که به sinking output یا منطق خروجی منفی نیاز دارند. همین ویژگی، آن را برای برخی برندهای آسیایی، سنسورهای خاص، درایوهای کنترل‌شده با ورودی sink و مدارهای کنترلی سازگار با NPN به گزینه‌ای مهندسی و دقیق تبدیل می‌کند.

• معرفی فنی ماژول SM 1223 – کد 6ES7223-1BL32-1XB0

• مشخصات کلیدی

این مدل یک Signal Module ترکیبی برای توسعه I/O در PLCهای S7‑1200 است و از نظر چگالی سیگنال، جزو گزینه‌های حرفه‌ای به شمار می‌رود.

مشخصات فنی اصلی:

• سری: SIMATIC S7‑1200
• نوع تجهیز: Signal Module (SM)
• مدل: SM 1223
• کد فنی: 6ES7223-1BL32-1XB0
• تعداد ورودی دیجیتال: 16 کانال
• نوع ورودی: 24V DC
• پشتیبانی سیم‌کشی ورودی: Sink / Source
• تعداد خروجی دیجیتال: 16 کانال
• نوع خروجی: Transistor Output
• قطبیت خروجی: NPN / Sinking Output
• ولتاژ خروجی: 24V DC
• جریان هر خروجی: 0.5 A
• نصب: روی ریل DIN در سمت راست CPU
• پیکربندی: از طریق TIA Portal

این ماژول برای پروژه‌هایی مناسب است که به تراکم I/O بالا همراه با سازگاری الکتریکی خاص در خروجی‌ها نیاز دارند.

• تفاوت نسخه NPN با خروجی‌های معمول PNP

• چرا قطبیت خروجی اهمیت دارد؟

در دنیای کنترل صنعتی، خروجی دیجیتال فقط “روشن” و “خاموش” نیست؛ جهت جریان نیز مهم است. دو منطق رایج در خروجی‌های ترانزیستوری عبارت‌اند از:

• PNP / Sourcing Output
• NPN / Sinking Output

در خروجی PNP، ماژول ولتاژ مثبت را به بار اعمال می‌کند.

در خروجی NPN، ماژول مسیر اتصال به زمین را فراهم می‌کند.

• مزیت‌های خروجی NPN

خروجی NPN در این موارد بسیار کاربردی است:

• سازگاری با برخی سنسورها و تجهیزات آسیایی
• هماهنگی با مدارهای ورودی sinking
• مناسب برای سیستم‌هایی که مرجع منفی مشترک دارند
• استفاده گسترده در بعضی ماشین‌آلات وارداتی

بنابراین اگر تجهیزات میدان شما بر اساس منطق sinking output طراحی شده باشند، این ماژول انتخاب درست‌تری نسبت به نسخه PNP است.

• تحلیل فنی ورودی‌های 24 ولت DC

• ساختار ورودی‌ها

۱۶ ورودی دیجیتال این ماژول برای سیگنال‌های استاندارد ۲۴ ولت DC طراحی شده‌اند. در محیط صنعتی، این سطح ولتاژ یک استاندارد رایج و قابل‌اعتماد است که نویزپذیری مناسبی دارد و با اغلب سنسورها سازگار است.

هر کانال ورودی معمولاً از این بخش‌ها تشکیل شده است:

• مدار محدودکننده جریان
• فیلتر حذف نویز
• اپتوکوپلر برای ایزولاسیون
• مدار تشخیص سطح منطقی

این ساختار باعث می‌شود سیگنال‌های فیلد با کمترین تأثیر از نوسانات الکتریکی به CPU منتقل شوند.

• پشتیبانی Sink/Source

این ورودی‌ها از هر دو روش سیم‌کشی Sink/Source پشتیبانی می‌کنند. در عمل، این یعنی شما می‌توانید هم از سنسورهای PNP و هم NPN استفاده کنید، به شرطی که مرجع تغذیه و سیم‌بندی به‌درستی انجام شده باشد. این انعطاف، در پروژه‌های چندمنبعی یا خطوطی که تجهیزات از برندهای مختلف دارند، بسیار ارزشمند است.

• تحلیل خروجی‌های ترانزیستوری NPN

• رفتار الکتریکی خروجی

خروجی‌های این ماژول از نوع ترانزیستوری NPN هستند. یعنی در حالت فعال، خروجی مسیر سینک به زمین را برقرار می‌کند. از نظر کاربردی، بار باید به مثبت 24V متصل شود و خروجی PLC نقش سوئیچ سمت منفی را بازی کند.

مشخصات مهم این خروجی‌ها:

• ولتاژ سوئیچینگ: 24V DC
• جریان نامی هر کانال: 0.5 A
• نوع خروجی: Transistor
• قطبیت: NPN / Sinking

• کاربردهای متداول

این خروجی‌ها برای کنترل تجهیزات زیر مناسب‌اند:

• رله‌های واسط با ورودی compatible
• چراغ‌های سیگنال
• بیزرها و آلارم‌ها
• شیرهای برقی سبک
• ورودی دیجیتال برخی درایوها و کنترلرها
• ماژول‌های واسط الکترونیکی با ورودی sinking

نکته مهم این است که بارهای القایی باید با دیود هرزگرد یا مدار حفاظتی مناسب پشتیبانی شوند تا ترانزیستور خروجی در برابر ولتاژ برگشتی آسیب نبیند.

• سناریوهای کاربردی صنعتی

• ماشین‌آلات وارداتی با منطق NPN

در بسیاری از ماشین‌آلات آسیایی، استاندارد سیم‌بندی بر پایه NPN است. اگر بخواهید PLC را با چنین تجهیزاتی یکپارچه کنید، نسخه NPN این ماژول یک مزیت جدی دارد؛ چون نیاز به واسط‌های اضافی را کاهش می‌دهد.

• خطوط مونتاژ با تراکم بالای سنسور

در یک خط مونتاژ، تعداد زیادی سنسور حضور، موقعیت، انتها‌سوییچ و شستی وجود دارد. ۱۶ ورودی دیجیتال به شما اجازه می‌دهد با یک ماژول، بخش قابل‌توجهی از این سیگنال‌ها را جمع‌آوری کنید.

• سیستم‌های پنوماتیک و بسته‌بندی

در دستگاه‌های بسته‌بندی و جابجایی، خروجی‌های NPN می‌توانند شیرهای برقی و رله‌های واسط را با منطق کنترل دقیق فعال کنند. انتخاب خروجی sinking در چنین سیستم‌هایی اغلب به سادگی سیم‌کشی و هم‌خوانی با تجهیزات کمک می‌کند.

• نکات طراحی و سیم‌کشی حرفه‌ای

• سازگاری قطبیت

مهم‌ترین اصل در استفاده از این ماژول، هم‌خوانی قطبیت خروجی با بار است. اگر بار شما PNP بخواهد، باید از واسط یا مدل مناسب دیگر استفاده شود. اشتباه در این بخش باعث عملکرد نادرست یا حتی آسیب به سیستم می‌شود.

• مدیریت نویز

در محیط صنعتی، جداسازی کابل‌های سیگنال از کابل‌های قدرت ضروری است. همچنین:

• از شیلد مناسب استفاده کنید
• زمین مرجع را اصولی ببندید
• مسیر کابل را از اینورترها و موتورهای قدرت دور نگه دارید

• حفاظت از خروجی‌ها

برای بارهای القایی:

• دیود Flyback
• RC Snubber
• یا رله واسط

استفاده از این موارد عمر خروجی را افزایش می‌دهد و از پیک ولتاژ جلوگیری می‌کند.

• پیکربندی در TIA Portal

• افزودن ماژول

در TIA Portal، ماژول را از بخش Device Configuration به CPU اضافه می‌کنید و مدل 6ES7223-1BL32-1XB0 را انتخاب می‌کنید. سپس آدرس‌های I/O به‌صورت خودکار تخصیص می‌یابند.

• آدرس‌دهی

بسته به محل قرارگیری ماژول، ورودی‌ها و خروجی‌ها در محدوده‌های آدرس مانند I0.x تا I1.x و Q0.x تا Q1.x قرار می‌گیرند. در پروژه‌های بزرگ، مستندسازی دقیق آدرس‌ها اهمیت بالایی دارد.

• سوالات متداول (FAQ)

• تفاوت این مدل با نسخه PNP چیست؟

تفاوت اصلی در نوع خروجی است. این مدل خروجی NPN یا sinking دارد، در حالی که مدل‌های PNP ولتاژ مثبت را به بار می‌دهند.

• آیا ورودی‌ها با سنسور PNP و NPN کار می‌کنند؟

بله، ورودی‌ها از Sink/Source پشتیبانی می‌کنند و با هر دو نوع سنسور قابل استفاده‌اند.

• آیا می‌توان بار 24V را مستقیم به خروجی وصل کرد؟

بله، تا زمانی که جریان از 0.5 آمپر برای هر کانال بیشتر نشود و بار از نظر قطبیت با NPN سازگار باشد.

• این ماژول برای موتور مناسب است؟

خیر، برای موتور باید از درایو، کنتاکتور یا واسط قدرت مناسب استفاده شود.

• آیا برای محیط‌های صنعتی نویزی مناسب است؟

بله، در صورت رعایت سیم‌کشی استاندارد، زمین صحیح و حفاظت بارهای القایی، عملکرد قابل اتکایی دارد.

‎• جمع‌بندی مهندسی

ماژول SM 1223 مدل 6ES7223-1BL32-1XB0 یک راهکار حرفه‌ای برای توسعه I/O در خانواده SIMATIC S7‑1200 است که با ارائه ۱۶ ورودی 24V DC با پشتیبانی Sink/Source و ۱۶ خروجی ترانزیستوری NPN با جریان 0.5A، به‌طور ویژه برای پروژه‌هایی مناسب است که در آن‌ها تراکم I/O بالا و سازگاری با منطق sinking output اهمیت دارد.

اگر تجهیزات میدان شما بر پایه NPN طراحی شده‌اند یا در پروژه با ماشین‌آلات وارداتی و استانداردهای متنوع سروکار دارید، این مدل از نظر مهندسی یک انتخاب دقیق، منطقی و کم‌ریسک است. ترکیب چگالی بالا، انعطاف سیم‌کشی ورودی و خروجی NPN، و ادغام کامل با TIA Portal، این ماژول را به یکی از ابزارهای مهم در طراحی تابلوهای اتوماسیون مدرن تبدیل می‌کند.
