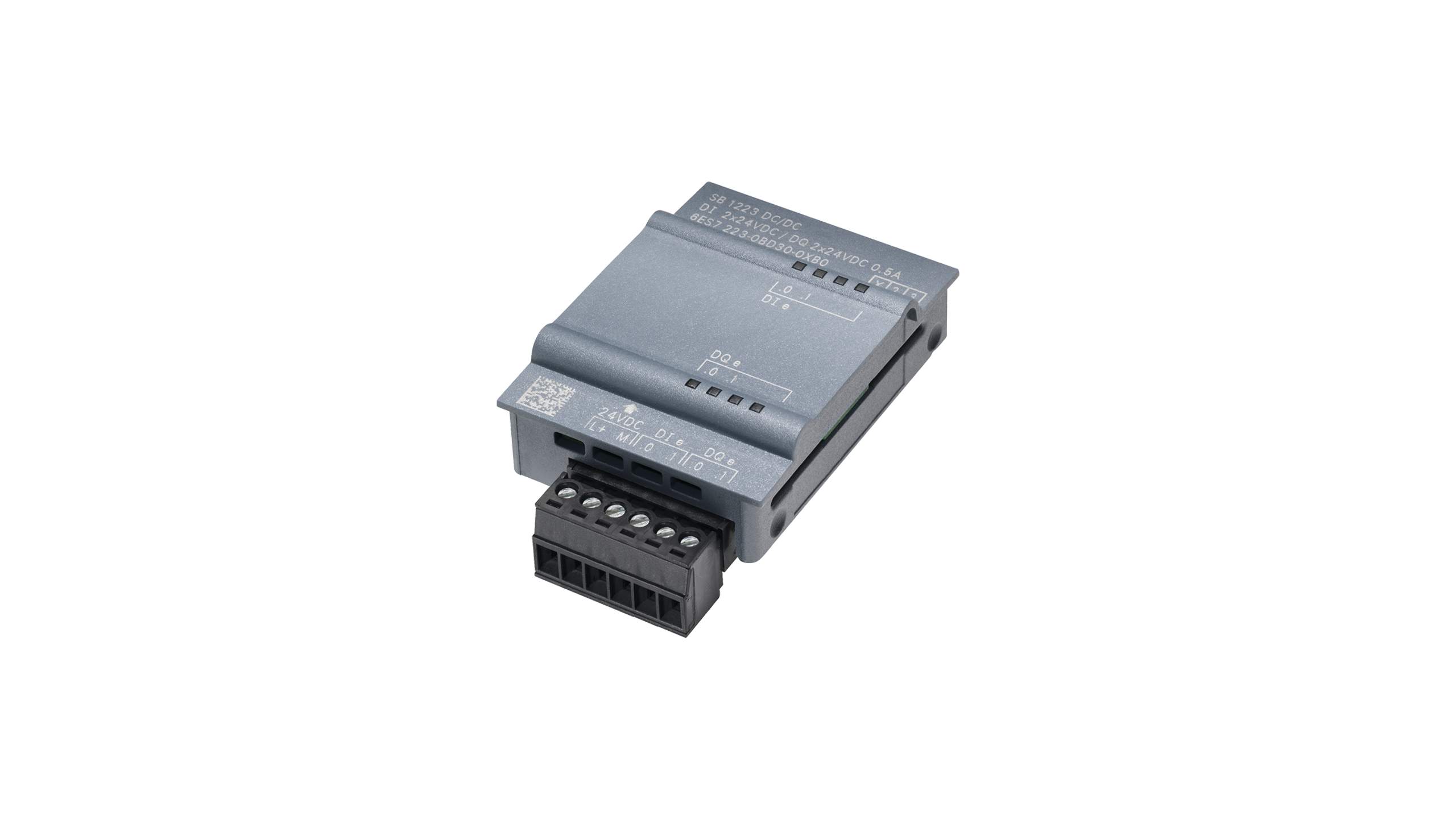

معرفی و بررسی فنی سیگنال برد ورودی/خروجی دیجیتال زیمنس SB 1223, 2 DI/2 DQ, 5V DC 200kHz با کد فنی 6ES7223-3AD30-0XB0

سیگنا‌ل‌برد ورودی/خروجی دیجیتال سری ۱۲۰۰

۲ عدد ورودی ۵ ولت (DC) ۲۰۰ کیلوهرتزی

۲ عدد خروجی ۵ ولت (DC) ۲۰۰ کیلوهرتزی



بررسی تخصصی سیگنال‌برد پرسرعت زیمنس

SB 1223, 2 DI / 2 DQ, 5V DC 200kHz

کد فنی: 6ES7223-3AD30-0XB0 | راهکار دقیق برای کاربردهای Motion، پالس و سیگنال‌های TTL در SIMATIC S7‑1200

در میان خانواده سیگنال‌بردهای SIMATIC S7‑1200، مدل SB 1223 با کد فنی 6ES7223-3AD30-0XB0 یک محصول کاملاً تخصصی است. این برد برخلاف ورودی/خروجی‌های رایج 24 ولت صنعتی، برای سیگنال‌های 5 ولت DC و فرکانس تا 200 کیلوهرتز طراحی شده است؛ یعنی دقیقاً برای جایی که PLC باید با دنیای پالس‌های سریع، منطق TTL، انکدرهای ساده، ورودی‌های پله‌ای و مدارهای کنترلی پرسرعت سروکار داشته باشد.

این ماژول را نباید با یک برد I/O عمومی اشتباه گرفت. فلسفه طراحی آن، نه سوئیچ بارهای صنعتی، بلکه مدیریت سیگنال‌های سریع و کم‌ولتاژ است. به همین دلیل، در پروژه‌هایی مانند Motion Control سبک، شمارش سریع، تولید پالس، هم‌زمان‌سازی تجهیزات و ارتباط با مدارهای منطقی 5V، این برد ارزش واقعی خود را نشان می‌دهد.



• معرفی فنی SB 1223 – کد 6ES7223-3AD30-0XB0

• مشخصات کلیدی

این سیگنال‌برد برای نصب مستقیم روی CPUهای سازگار S7‑1200 طراحی شده و دو ورودی و دو خروجی پرسرعت در اختیار کاربر می‌گذارد.

مشخصات فنی اصلی:

• سری: SIMATIC S7‑1200
• نوع تجهیز: Signal Board
• مدل: SB 1223
• کد فنی: 6ES7223-3AD30-0XB0
• تعداد ورودی دیجیتال: 2 کانال
• نوع ورودی: 5V DC
• سرعت ورودی: تا 200 kHz
• تعداد خروجی دیجیتال: 2 کانال
• نوع خروجی: 5V DC
• سرعت خروجی: تا 200 kHz
• کاربرد: سیگنال‌های پرسرعت، پالس، منطق TTL
• محل نصب: روی CPU
• پیکربندی: در TIA Portal

همین اعداد به‌تنهایی نشان می‌دهند که با یک برد عمومی روبه‌رو نیستیم. 200 کیلوهرتز یعنی این برد برای رخدادهای سریع ساخته شده، نه برای تغییر وضعیت‌های کند و معمولی.



• چرا 5 ولت و 200 کیلوهرتز مهم است؟



• تفاوت بنیادین با I/O صنعتی 24 ولت

در اتوماسیون صنعتی، 24V DC استاندارد غالب است. اما در دنیای کنترل دقیق، همه‌چیز 24 ولت نیست. بسیاری از مدارهای الکترونیکی، به‌ویژه در لایه‌های منطقی، با 5V TTL یا سطوح نزدیک به آن کار می‌کنند. اینجاست که SB 1223 وارد می‌شود و امکان اتصال PLC به سیگنال‌های کم‌ولتاژ و سریع را فراهم می‌سازد.

مزیت‌های این رویکرد:

• سازگاری با منطق دیجیتال 5V
• مناسب برای پالس‌های سریع
• کاهش تأخیر در پردازش سیگنال
• کاربرد در تجهیزات کنترلی و شمارشی دقیق
• مناسب برای تعامل با مدارهای الکترونیکی سبک



• اهمیت فرکانس 200kHz

عدد 200kHz در I/O صنعتی یک عدد معمولی نیست. این سطح از سرعت یعنی ماژول باید بتواند:

• لبه‌های سیگنال را دقیق تشخیص دهد
• اعوجاج و نویز لحظه‌ای را کم‌اثر کند
• در سوئیچینگ سریع دچار خطای وضعیت نشود
• برای شمارش یا تولید پالس پایدار بماند

در عمل، این ویژگی برای HSC-like applications، کنترل حرکت سبک، یا ارتباط با درایورهایی که پالس/دایرکشن می‌پذیرند، بسیار مهم است.



• تحلیل ورودی‌های 5V DC



• ورودی‌های پرسرعت چه نقشی دارند؟

دو ورودی این برد برای سیگنال‌های 5V DC طراحی شده‌اند و از نظر سرعت، تا 200kHz را پشتیبانی می‌کنند. این یعنی می‌توان از آن‌ها در سناریوهایی استفاده کرد که هر پالس اهمیت مستقل دارد.

موارد کاربرد:

• خواندن پالس از سنسورهای سریع
• دریافت سیگنال از انکدرهای ساده
• تشخیص فرکانس یا سرعت
• شمارش ضربه‌ها یا موقعیت‌ها
• هم‌زمان‌سازی بین PLC و مدارهای دیجیتال



• نکته مهندسی در سطوح منطقی 5V

ورودی 5V الزاماً به معنای “هر سیگنال 5 ولتی” نیست؛ بلکه باید شکل موج، سطح High/Low، لبه‌ها و نویز هم بررسی شوند. در چنین ماژولی، کیفیت سیگنال اهمیت بیشتری از صرف وجود ولتاژ دارد. کابل‌کشی بلند، زمین نامناسب یا نویز سوئیچینگ می‌تواند باعث از دست رفتن پالس‌ها شود.

بنابراین:

• کابل سیگنال کوتاه و تمیز باشد
• از مسیرهای قدرت جدا شود
• زمین مرجع دقیق داشته باشد
• در صورت نیاز از شیلد استفاده شود



• تحلیل خروجی‌های 5V DC



• خروجی‌های پرسرعت برای تولید پالس

دو خروجی این برد نیز 5V DC و تا 200kHz هستند. این ویژگی خروجی را از یک DO معمولی به یک ابزار Pulse Generation تبدیل می‌کند. در عمل، این خروجی‌ها می‌توانند برای فرمان‌های سریع و دقیق به تجهیزات خارجی استفاده شوند.

کاربردهای رایج:

• ارسال پالس به درایور
• فرمان Step/Dir
• تولید قطار پالس
• سیگنال‌دهی با زمان‌بندی دقیق
• هم‌زمان‌سازی سیستم‌های جانبی



• محدودیت مهم: بار خروجی

این خروجی‌ها برای سیگنال هستند، نه برای بار قدرت. یعنی نباید مستقیماً برای روشن‌کردن رله قدرت، شیر برقی یا بارهای القایی استفاده شوند. خروجی 5V پرسرعت برای مدارهای الکترونیکی و ورودی‌های منطقی طراحی شده است، نه برای سوییچ‌کردن توان.

اگر بار شما ماهیت قدرت دارد، باید از بافر، درایور، اپتوکوپلر یا واسط مناسب استفاده شود.



• سناریوهای کاربردی SB 1223 5V / 200kHz



• Motion Control سبک

این برد در کاربردهای حرکتی سبک بسیار ارزشمند است. مثال‌ها:

• کنترل استپ موتور
• فرمان پالس به درایو
• تعیین سرعت با فرکانس
• هماهنگ‌سازی موقعیت و حرکت

در چنین سیستم‌هایی، خروجی‌های پرسرعت 5V می‌توانند نقش کلیدی ایفا کنند، به‌ویژه وقتی درایو یا مدار مقصد با منطق 5V سازگار باشد.



• شمارش و اندازه‌گیری دقیق

ورودی‌های سریع برای:

• شمارش پالس‌های انکدر
• اندازه‌گیری سرعت چرخش
• خواندن سیگنال سنسورهای فرکانسی
• ثبت رخدادهای سریع

بسیار مناسب‌اند. در این حوزه، تأخیر میلی‌ثانیه‌ای هم می‌تواند خطای محسوس ایجاد کند، بنابراین سرعت 200kHz یک مزیت واقعی است.



• پروژه‌های الکترونیکی صنعتی و OEM

تولیدکنندگان ماشین‌آلات کوچک و تجهیزات OEM گاهی نیاز دارند PLC با مدارهای دیجیتال 5V صحبت کند. این برد دقیقاً برای چنین شکافی در معماری سیستم ساخته شده است.



• ملاحظات طراحی و سیم‌کشی



• حساسیت به نویز

سیگنال 5V نسبت به 24V صنعتی حساس‌تر است. این یعنی:

• فاصله از کابل‌های قدرت باید بیشتر باشد
• شیلدینگ اهمیت بیشتری دارد
• زمین‌بندی باید بسیار تمیز اجرا شود
• از اتصالات شل یا طول کابل زیاد پرهیز شود



• سازگاری سطح ولتاژ

قبل از اتصال هر تجهیزی، باید سطح منطق آن دقیق بررسی شود. اگر سیگنال مقصد یا مبدا واقعاً TTL/5V نباشد، استفاده مستقیم از این برد می‌تواند باعث خطا یا آسیب شود. در بسیاری از موارد، یک level shifting stage لازم است.



• پیکربندی در TIA Portal

پیکربندی این برد در TIA Portal همانند سایر SBهای خانواده S7‑1200 انجام می‌شود، اما در برنامه‌نویسی باید به زمان‌بندی و سرعت پاسخ توجه بیشتری داشت. در کاربردهای پالس، منطق نرم‌افزار و سخت‌افزار باید هماهنگ باشد؛ وگرنه حتی سخت‌افزار پرسرعت هم نتیجه مطلوب نمی‌دهد.



• مقایسه با SBهای 24V DC



• مزیت‌های مدل 5V / 200kHz

• مناسب برای سیگنال‌های سریع
• سازگار با منطق TTL
• بهتر برای پالس و motion
• پاسخ دقیق‌تر در فرکانس بالا
• مناسب برای مدارهای کنترلی حساس



• محدودیت‌های آن نسبت به 24V

• حساس‌تر به نویز
• سازگاری کمتر با تجهیزات صنعتی عمومی
• نیازمند دقت بالاتر در سیم‌کشی
• غیرمناسب برای بارهای متداول 24V

پس اگر پروژه شما بر پایه سنسورها و عملگرهای صنعتی 24V بنا شده، نسخه 24V منطقی‌تر است. اما اگر با سیگنال‌های پرسرعت و مدارهای منطقی 5V سروکار دارید، این مدل بسیار تخصصی‌تر و درست‌تر است.



• سوالات متداول (FAQ)

• آیا این برد برای بارهای صنعتی مستقیم مناسب است؟

خیر. این برد برای سیگنال‌های 5V و پرسرعت طراحی شده، نه بارهای قدرت.

• آیا می‌توان از آن برای Step/Dir استفاده کرد؟

بله، اگر درایور مقصد با سطح 5V سازگار باشد، این یکی از کاربردهای مهم آن است.

• آیا برای انکدر مناسب است؟

بله، در کاربردهای شمارش پالس و خواندن سیگنال‌های سریع بسیار مناسب است.

• آیا این برد جایگزین خروجی‌های 24V است؟

خیر. این برد مکمل آن‌هاست، نه جایگزینشان.

• بزرگ‌ترین ریسک استفاده از این ماژول چیست؟

نویز، ناسازگاری سطح ولتاژ، و کابل‌کشی غیراصولی.



• جمع‌بندی مهندسی

SB 1223 مدل 6ES7223-3AD30-0XB0 یک سیگنال‌برد تخصصی و خوش‌طراحی برای SIMATIC S7‑1200 است که با ۲ ورودی 5V DC پرسرعت و ۲ خروجی 5V DC پرسرعت، در حوزه‌ای کاملاً متفاوت از I/Oهای صنعتی 24V عمل می‌کند. این برد برای پروژه‌هایی ساخته شده که در آن‌ها سرعت، دقت، و سازگاری با منطق TTL از تعداد کانال مهم‌تر است.

اگر بخواهیم از منظر مهندسی جمع‌بندی کنیم، این محصول یک ابزار ظریف برای کنترل حرکت سبک، پالس‌سازی، شمارش دقیق و اتصال به مدارهای دیجیتال 5V است. در پروژه‌هایی که هر لبه سیگنال اهمیت دارد، چنین بردی می‌تواند تفاوت بین یک سیستم معمولی و یک سیستم دقیق را رقم بزند.
