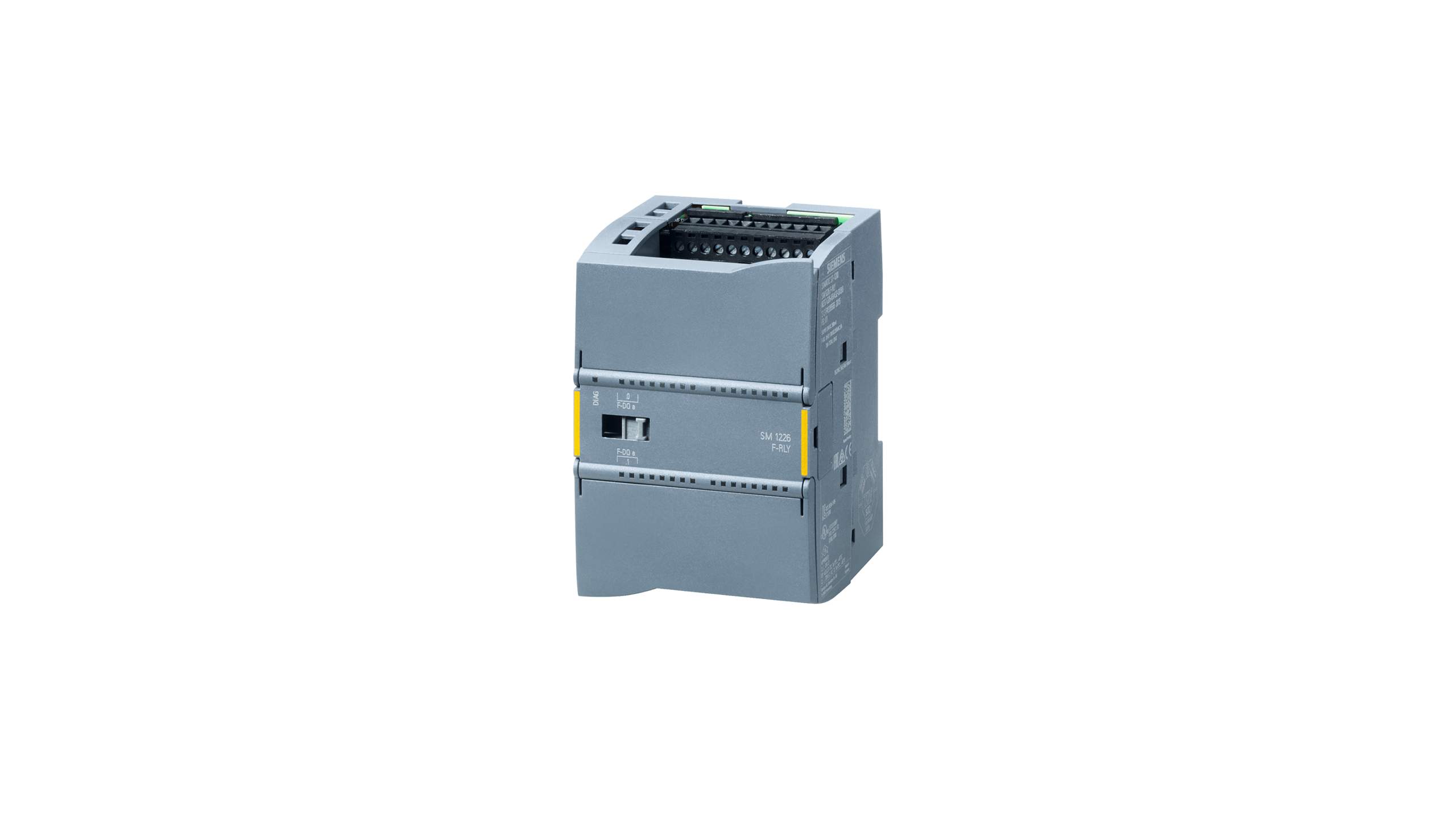

معرفی و بررسی فنی سیگنال ماژول ورودی دیجیتال Fail-safe زیمنس SM 1226, F-DI 16X 24 V DC با کد فنی 6ES7226-6BA32-0XB0

سیگنال ماژول ورودی دیجیتال Fail-safe سری ۱۲۰۰

۱۶ خروجی ایمن ۲۴ ولت DC

ماژول با عرض ۷۰ میلی‌متری

قابل استفاده در محیط های PL E (ISO 13849-1)/ SIL3 (IEC 61508)



بررسی تخصصی ماژول ورودی دیجیتال ایمن زیمنس SM 1226 F-DI 16x24 V DC

ماژول Fail-safe سری S7-1200 با کد فنی 6ES7226-6BA32-0XB0

ماژول SM 1226, F-DI 16x24 V DC با کد فنی 6ES7226-6BA32-0XB0 یکی از مهم‌ترین ماژول‌های ایمنی در خانواده SIMATIC S7-1200 زیمنس است. این ماژول برای دریافت سیگنال‌های دیجیتال ایمن از تجهیزات حفاظتی ماشین‌آلات طراحی شده و در پروژه‌هایی استفاده می‌شود که توقف ایمن، جلوگیری از حرکت خطرناک، حفاظت اپراتور و رعایت استانداردهای بین‌المللی ایمنی اهمیت حیاتی دارد.

یک نکته مهم مهندسی همین ابتدا باید شفاف شود: این تجهیز از نوع F-DI است؛ یعنی Fail-safe Digital Input. بنابراین عملکرد اصلی آن دریافت ورودی‌های ایمن است، نه تولید خروجی. اگر در برخی مشخصات فروشگاهی عبارت «۱۶ خروجی ایمن» دیده شود، از نظر فنی باید آن را به‌عنوان ۱۶ ورودی دیجیتال ایمن ۲۴ ولت DC اصلاح کرد.

این ماژول با عرض ۷۰ میلی‌متر روی ریل DIN در کنار CPUهای سازگار سری S7-1200 نصب می‌شود و برای کاربردهایی تا سطح PL e طبق ISO 13849-1 و SIL 3 طبق IEC 61508 قابل استفاده است؛ البته به شرط طراحی صحیح مدار ایمنی، انتخاب سنسور مناسب، سیم‌کشی اصولی و پیاده‌سازی برنامه ایمنی در محیط مهندسی زیمنس.



جایگاه SM 1226 F-DI در معماری ایمنی S7-1200

• چرا ورودی دیجیتال Fail-safe با ورودی معمولی فرق دارد؟

در یک ورودی دیجیتال استاندارد، PLC فقط وضعیت صفر یا یک را از سنسور می‌خواند. اما در کاربردهای ایمنی، این کافی نیست. سیستم باید بتواند خطاهایی مثل قطع سیم، اتصال کوتاه، گیرکردن کنتاکت، خطای کانال یا اختلاف بین دو مسیر ایمنی را تشخیص دهد.

ماژول SM 1226 F-DI 16x24 V DC دقیقاً برای همین لایه تشخیصی طراحی شده است. این ماژول فقط یک کارت ورودی ساده نیست؛ بلکه بخشی از زنجیره ایمنی ماشین است و در کنار CPU ایمن، منطق ایمنی و تجهیزات میدانی، یک سیستم Fail-safe واقعی می‌سازد.



• نقش ماژول در زنجیره ایمنی

یک مسیر ایمنی معمولاً از اجزای زیر تشکیل می‌شود:

• تجهیز ایمنی مانند Emergency Stop یا Safety Door Switch
• سیم‌کشی ایمن تک‌کاناله یا دوکاناله
• ماژول ورودی ایمن مانند 6ES7226-6BA32-0XB0
• CPU ایمن سری S7-1200F
• برنامه ایمنی در TIA Portal / STEP 7 Safety
• خروجی ایمن برای قطع کنتاکتور، درایو یا شیر ایمنی

ماژول F-DI در این ساختار نقش چشم سیستم را دارد؛ یعنی وضعیت تجهیزات ایمنی را با قابلیت تشخیص خطا به کنترلر گزارش می‌دهد.



مشخصات فنی کلیدی ماژول 6ES7226-6BA32-0XB0

• ویژگی‌های اصلی سخت‌افزاری

مشخصات مهم این ماژول عبارت‌اند از:

• سری محصول: Siemens SIMATIC S7-1200
• نوع ماژول: Fail-safe Digital Input Module
• مدل: SM 1226, F-DI 16x24 V DC
• کد فنی: 6ES7226-6BA32-0XB0
• تعداد کانال: ۱۶ ورودی دیجیتال ایمن
• سطح ولتاژ ورودی: 24 V DC
• عرض ماژول: 70 mm
• کاربرد: دریافت سیگنال از تجهیزات ایمنی
• سطح ایمنی قابل دستیابی: تا PL e و SIL 3
• نیازمندی کنترلی: استفاده همراه با CPUهای Fail-safe سری S7-1200F

این مشخصات نشان می‌دهد ماژول برای ماشین‌آلات صنعتی جدی طراحی شده است؛ جایی که توقف ایمن فقط یک آپشن نیست، بلکه یک الزام قانونی و مهندسی است.



مفهوم Fail-safe در ورودی‌های دیجیتال ایمن

• طراحی برای حالت خطا

در فلسفه Fail-safe، سیستم باید در صورت بروز خطا به وضعیت امن برود. یعنی اگر سیم قطع شد، سنسور خراب شد یا اختلاف غیرمجاز بین دو کانال ایجاد شد، PLC نباید وضعیت را عادی فرض کند.

ماژول SM 1226 F-DI با تشخیص خطاهای مرتبط با ورودی، به CPU ایمن کمک می‌کند تصمیم مناسب بگیرد. این تصمیم معمولاً شامل توقف ماشین، قطع انرژی محرک یا جلوگیری از شروع مجدد ناخواسته است.



• تشخیص خطا در ورودی‌های ایمن

در سیستم‌های ایمنی، فقط خواندن وضعیت منطقی کافی نیست. باید شرایط زیر نیز بررسی شود:

• قطع شدن سیم ورودی
• اتصال کوتاه به مثبت یا منفی
• اتصال کوتاه بین دو کانال
• اختلاف زمانی بین دو مسیر ایمنی
• گیر کردن کنتاکت مکانیکی
• تغییر وضعیت غیرمنطقی سیگنال‌ها

این سطح از تشخیص، تفاوت اصلی یک ورودی F-DI با ورودی دیجیتال استاندارد است.



پشتیبانی از PL e و SIL 3؛ معنی واقعی در پروژه صنعتی

• استاندارد ISO 13849-1 و سطح PL e

استاندارد ISO 13849-1 برای ارزیابی ایمنی سیستم‌های کنترلی ماشین‌آلات استفاده می‌شود. بالاترین سطح عملکرد در این استاندارد PL e است. رسیدن به PL e به معنی آن است که سیستم کنترل ایمنی احتمال بسیار پایینی برای شکست خطرناک دارد.

اما نکته ظریف اینجاست: فقط خرید یک ماژول PL e کافی نیست. کل زنجیره باید درست طراحی شود. یعنی:

• سنسور ایمنی باید مناسب باشد
• معماری مدار باید درست انتخاب شود
• سیم‌کشی باید مطابق اصول انجام شود
• برنامه ایمنی باید معتبر باشد
• خروجی‌ها و عملگرها نیز باید سطح ایمنی لازم را داشته باشند



• استاندارد IEC 61508 و سطح SIL 3

استاندارد IEC 61508 بیشتر برای سیستم‌های ایمنی الکتریکی، الکترونیکی و قابل برنامه‌ریزی استفاده می‌شود. سطح SIL 3 نشان‌دهنده قابلیت اطمینان بسیار بالا در عملکرد ایمنی است.

ماژول 6ES7226-6BA32-0XB0 در پروژه‌هایی که نیازمند SIL 3 هستند، می‌تواند بخشی از معماری ایمنی باشد؛ البته مشروط به محاسبات ایمنی، بررسی PFHd، معماری سیستم و تأیید نهایی طراحی.



کاربردهای صنعتی ماژول SM 1226 F-DI

• دریافت سیگنال Emergency Stop

یکی از رایج‌ترین کاربردهای این ماژول اتصال شستی‌های توقف اضطراری است. در ماشین‌آلات صنعتی، E-Stop معمولاً به‌صورت دوکاناله سیم‌کشی می‌شود تا در صورت گیرکردن یکی از کنتاکت‌ها یا قطع مسیر، خطا تشخیص داده شود.



• مانیتورینگ درب‌های ایمنی

درب‌های حفاظتی ماشین‌آلات، گاردهای متحرک و کاورهای ایمنی معمولاً با سوئیچ‌های ایمنی یا قفل‌های ایمنی مانیتور می‌شوند. ماژول F-DI وضعیت این تجهیزات را دریافت کرده و در صورت باز شدن درب، امکان توقف ایمن را فراهم می‌کند.



• استفاده با پرده نوری و اسکنر ایمنی

در خطوط مونتاژ، پرس‌ها، ربات‌های صنعتی و نواحی خطرناک، از تجهیزاتی مثل:

• Light Curtain
• Safety Laser Scanner
• Safety Mat
• Two-hand Control
• Safety Limit Switch

استفاده می‌شود. خروجی‌های OSSD این تجهیزات می‌توانند به ورودی‌های ایمن ماژول متصل شوند، البته باید سازگاری الکتریکی و پیکربندی کانال‌ها مطابق مستندات بررسی شود.



معماری تک‌کاناله و دوکاناله در ورودی ایمن

• اتصال تک‌کاناله؛ ساده اما محدود

در برخی کاربردهای کم‌ریسک‌تر ممکن است از اتصال تک‌کاناله استفاده شود. در این حالت هر تجهیز ایمنی فقط از یک ورودی استفاده می‌کند. مزیت این روش مصرف کمتر کانال است، اما سطح تشخیص خطا و قابلیت دستیابی به PL/SIL بالا محدودتر خواهد بود.



• اتصال دوکاناله؛ انتخاب حرفه‌ای برای ایمنی بالا

برای دستیابی به سطوحی مثل PL e یا SIL 3 معمولاً معماری دوکاناله لازم است. در این روش یک تجهیز ایمنی از دو مسیر مستقل استفاده می‌کند. ماژول و CPU ایمن می‌توانند تطابق این دو مسیر را بررسی کنند.

مزایای اتصال دوکاناله:

• تشخیص بهتر خطاهای سیم‌کشی
• افزایش قابلیت اطمینان
• امکان بررسی اختلاف زمانی بین کانال‌ها
• مناسب برای Emergency Stop و درب ایمنی
• پایه طراحی برای کاربردهای ایمنی سطح بالا



پیکربندی در TIA Portal و STEP 7 Safety



• نیاز به CPU ایمن S7-1200F

ماژول SM 1226 F-DI باید همراه با کنترلرهای Fail-safe زیمنس استفاده شود. استفاده از این ماژول در کنار CPUهای معمولی بدون قابلیت ایمنی، هدف اصلی آن را از بین می‌برد. برای اجرای منطق ایمنی، به CPU سری S7-1200F و نرم‌افزار ایمنی زیمنس نیاز است.



• تنظیمات مهم ماژول

در محیط TIA Portal و بخش تنظیمات سخت‌افزار، موارد زیر باید با دقت تعیین شوند:

• نوع استفاده از کانال‌ها: تک‌کاناله یا دوکاناله
• زمان Discrepancy برای کانال‌های زوج
• فعال یا غیرفعال بودن تست‌های تشخیصی
• واکنش سیستم در برابر خطا
• آدرس‌دهی ورودی‌های ایمن
• نام‌گذاری دقیق تگ‌های Safety

در برنامه ایمنی، استفاده از بلاک‌های استاندارد و تأییدشده زیمنس اهمیت زیادی دارد. برای مثال، منطق E-Stop نباید با کدنویسی خام و غیرمعتبر پیاده‌سازی شود؛ بلکه باید از فانکشن‌های ایمنی مناسب استفاده شود.



نکات سیم‌کشی و EMC در مدارهای ایمنی

• دقت در مسیرهای 24V DC

اگرچه سیگنال ورودی این ماژول ۲۴ ولت DC است، اما نباید آن را مانند یک ورودی دیجیتال معمولی سیم‌کشی کرد. مدار ایمنی باید تمیز، قابل ردیابی و مستندسازی‌شده باشد.

نکات اجرایی مهم:

• استفاده از سیم‌کشی مجزا برای مسیرهای ایمنی
• شماره‌گذاری دقیق سیم‌ها در نقشه
• پرهیز از عبور کابل ایمنی کنار کابل قدرت و موتور
• استفاده از ترمینال‌های استاندارد و مطمئن
• رعایت اصول ارت و جلوگیری از نویزهای القایی
• بررسی وضعیت شیلد در تجهیزات OSSD



• تست دوره‌ای مدار ایمنی

پس از راه‌اندازی، مدار ایمنی نباید فراموش شود. در برنامه نگهداری ماشین باید تست دوره‌ای تجهیزات ایمنی تعریف شود. شستی E-Stop، سوئیچ درب، پرده نوری و وضعیت Diagnostic ماژول باید در بازه‌های مشخص بررسی شوند.



مزایا و محدودیت‌های ماژول 6ES7226-6BA32-0XB0

• مزایای اصلی

• ۱۶ ورودی دیجیتال ایمن در یک ماژول فشرده
• پشتیبانی از سطح ایمنی بالا تا PL e / SIL 3
• یکپارچگی کامل با خانواده S7-1200F
• مناسب برای ماشین‌آلات OEM و خطوط تولید
• عیب‌یابی کانال و تشخیص خطاهای ایمنی
• کاهش نیاز به رله‌های ایمنی متعدد
• برنامه‌پذیری و انعطاف بالا در TIA Portal



• محدودیت‌های مهندسی

این ماژول خروجی ایمن ندارد؛ بنابراین برای قطع بار، کنتاکتور یا درایو باید از ماژول خروجی ایمن مناسب یا معماری ایمنی مکمل استفاده شود. همچنین دستیابی به PL e یا SIL 3 صرفاً با نصب این کارت تضمین نمی‌شود و نیازمند طراحی کامل سیستم ایمنی است.



سوالات متداول درباره SM 1226 F-DI 16x24 V DC

• آیا 6ES7226-6BA32-0XB0 ورودی است یا خروجی؟

این ماژول از نوع F-DI است و دارای ۱۶ ورودی دیجیتال ایمن ۲۴ ولت DC است، نه خروجی.

• آیا می‌توان این ماژول را با CPU معمولی S7-1200 استفاده کرد؟

برای عملکرد ایمنی باید از CPUهای S7-1200F استفاده شود. CPU معمولی منطق Fail-safe را اجرا نمی‌کند.

• آیا این ماژول برای Emergency Stop مناسب است؟

بله. یکی از کاربردهای اصلی آن دریافت سیگنال‌های E-Stop، مخصوصاً در معماری دوکاناله است.

• آیا با این ماژول به‌تنهایی می‌توان به SIL 3 رسید؟

خیر. ماژول قابلیت استفاده تا SIL 3 را دارد، اما کل زنجیره ایمنی باید مطابق استاندارد طراحی، محاسبه و اعتبارسنجی شود.

• عرض ماژول چقدر است؟

عرض این ماژول ۷۰ میلی‌متر است و روی ریل DIN در کنار CPU و سایر ماژول‌های S7-1200 نصب می‌شود.



• جمع‌بندی مهندسی

ماژول ورودی دیجیتال ایمن زیمنس SM 1226, F-DI 16x24 V DC با کد فنی 6ES7226-6BA32-0XB0 یکی از اجزای کلیدی برای پیاده‌سازی Safety در پلتفرم SIMATIC S7-1200 است. این ماژول با ۱۶ ورودی دیجیتال ایمن، ولتاژ کاری ۲۴ ولت DC، عرض ۷۰ میلی‌متر و قابلیت استفاده در معماری‌های تا PL e / SIL 3، انتخابی کاملاً مهندسی برای ماشین‌آلات صنعتی، خطوط تولید، سیستم‌های حفاظتی و پروژه‌های OEM محسوب می‌شود.

اگر هدف شما فقط خواندن یک سیگنال دیجیتال ساده است، ورودی‌های استاندارد کافی‌اند. اما اگر موضوع حفاظت از انسان، ماشین و فرآیند مطرح باشد، باید به سراغ ماژول‌های Fail-safe مانند 6ES7226-6BA32-0XB0 رفت؛ جایی که تشخیص خطا، منطق ایمن و استانداردهای بین‌المللی دیگر جزئیات لوکس نیستند، بلکه ستون فقرات طراحی‌اند.
