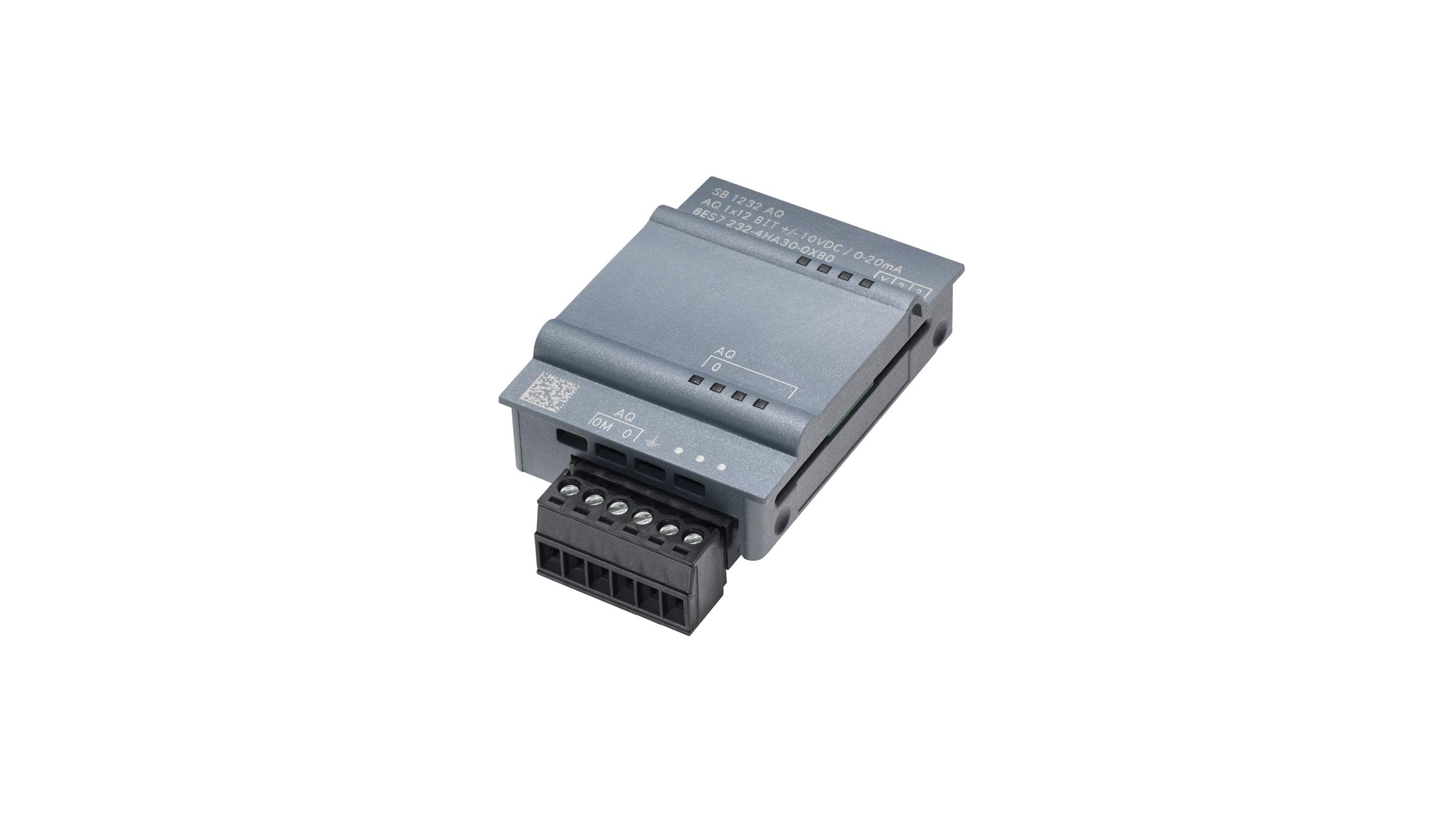

معرفی و بررسی فنی سیگنال برد ورودی آنالوگ زیمنس SB 1231 TC, 1 AI thermocouples با کد فنی 6ES7231-5QA30-0XB0

سیگنال ماژول ترموکوپل سری ۱۲۰۰

۱ عدد ورودی آنالوگ ترموکوپل تایپ J یا K

بررسی تخصصی سیگنال‌برد ورودی ترموکوپل زیمنس

SB 1231 TC, 1 AI Thermocouple

کد فنی: 6ES7231-5QA30-0XB0 | توسعه فوق‌فشرده و تک‌کاناله دما بدون اشغال فضا در SIMATIC S7-1200

در طراحی و مهندسی سیستم‌های کنترل صنعتی، بهینه‌سازی فضا و کاهش هزینه‌های تمام‌شده سخت‌افزار از اولویت‌های اساسی به شمار می‌رود. در بسیاری از پروژه‌های ابزار دقیق و ماشین‌سازی کوچک (مانند دستگاه‌های بسته‌بندی، اکسترودرهای تک‌نازل، و پکیج‌های کوچک سرمایشی/گرمایشی)، طراح سیستم تنها به یک نقطه اندازه‌گیری دما در محدوده بالا نیاز دارد. خرید یک ماژول چندکاناله ترموکوپل جانبی در این سناریو علاوه بر تحمیل هزینه اضافی، فضای باارزش ریل DIN تابلو را نیز اشغال می‌کند.

شرکت زیمنس برای حل این مسئله، سیگنال‌برد ترموکوپل SB 1231 TC با کد فنی 6ES7231-5QA30-0XB0 را معرفی کرده است. این برد توسعه کوچک، مستقیماً بر روی اسلات تعبیه شده در بدنه جلویی CPUهای سری S7-1200 نصب می‌شود و بدون افزایش حتی یک میلی‌متر به عرض فیزیکی PLC، یک کانال ورودی آنالوگ ترموکوپل را در اختیار سیستم قرار می‌دهد.

مشخصات فنی و ویژگی‌های پایه سیگنال‌برد 6ES7231-5QA30-0XB0

• ساختار سخت‌افزاری و طراحی فشرده

سیگنال‌بردهای زیمنس (SB) به عنوان یک لایه توسعه اقتصادی و مینیاتوری شناخته می‌شوند. مشخصات فنی این تجهیز به شرح زیر است:

• خانواده PLC: زیمنس SIMATIC S7-1200
• نوع تجهیز: Signal Board (SB) - Analog Input (Temperature)
• کد فنی اختصاصی: 6ES7231-5QA30-0XB0
• تعداد کانال ورودی: ۱ کانال آنالوگ ویژه ترموکوپل
• تیپ‌های ترموکوپل تحت پشتیبانی: تیپ J و تیپ K (پرکاربردترین سنسورهای صنعتی دمای بالا)
• رزولوشن مبدل (ADC): 15 Bits + Sign (معادل ۱۶ بیت کل)
• محل نصب: اسلات جلویی (Front Option Slot) روی بدنه CPU
• پیکربندی نرم‌افزاری: ادغام کامل در محیط TIA Portal

کالبدشکافی لایه‌های فنی و دقت سنجش دما

• رزولوشن ۱۵ بیت + بیت علامت (۱۶ بیت) در ساختار فشرده

یکی از برجسته‌ترین ویژگی‌های سیگنال‌برد SB 1231 TC، بهره‌گیری از همان مبدل آنالوگ به دیجیتال (ADC) باکیفیت و دقیقی است که در کارت‌های توسعه بزرگتر (Signal Modules) استفاده می‌شود. رزولوشن ۱۵ بیت به همراه بیت علامت، سیگنال ولتاژ ورودی بسیار ضعیف ترموکوپل (در محدوده میلی‌ولت) را به ۶۵,۵۳۶ پله دیجیتال تفکیک می‌کند.

برای مثال، یک ترموکوپل تیپ K در دمای ۱۰۰ درجه سانتی‌گراد، ولتاژی معادل ۴.۰۹۶ میلی‌ولت تولید می‌کند. مبدل داخلی این سیگنال‌برد با دقت تفکیک‌پذیری بالا، کوچک‌ترین نوسانات میلی‌ولتی را آشکار کرده و پایداری فوق‌العاده‌ای در اختیار الگوریتم‌های کنترلی نظیر PID قرار می‌دهد تا از رفتارهای نوسانی و استهلاک تجهیزات گرمایشی جلوگیری شود.

• جبران‌سازی اتصال سرد (Cold Junction Compensation - CJC) در ابعاد مینیاتوری

سیگنال‌بردها به طور مستقیم روی بدنه CPU سوار می‌شوند؛ جایی که گرمای داخلی پردازنده ممکن است روی دمای ترمینال‌های ورودی برد تأثیر بگذارد. از این رو، جبران‌سازی اتصال سرد در سیگنال‌بردها از اهمیت و حساسیت بالاتری برخوردار است.

کارت 6ES7231-5QA30-0XB0 مجهز به یک سنسور دمای داخلی بسیار دقیق در مجاورت ترمینال اتصال سنسور است. این سنسور به طور مداوم دمای نقطه اتصال (Cold Junction) را پایش کرده و مقدار خطای حرارتی ناشی از دمای محیط و حرارت کاری CPU را به صورت سخت‌افزاری در محاسبه نهایی دما لحاظ می‌کند تا دمای دقیق نوک ترموکوپل (Hot Junction) حاصل شود.

• بررسی سنسورهای تحت پشتیبانی: تیپ K و J

این سیگنال‌برد به طور ویژه برای کار با دو تیپ بسیار رایج ترموکوپل در صنعت طراحی شده است:

• ترموکوپل تیپ J (آهن / کنستانتان)

• بازه دمایی اندازه‌گیری: ۱۵۰- تا ۱۲۰۰+ درجه سانتی‌گراد
• ویژگی: خروجی ولتاژ بالاتر به ازای هر درجه تغییر دما ($55\mu \text{V/°C}$) نسبت به تیپ K که باعث پایداری بهتر در برابر نویز در دماهای پایین‌تر می‌شود.
• کاربرد: ماشین‌آلات تزریق پلاستیک، صنایع غذایی و فرآیندهای تحت خلأ.

• ترموکوپل تیپ K (کرومل / آلومل)

• بازه دمایی اندازه‌گیری: ۲۰۰- تا ۱۳۰۰+ درجه سانتی‌گراد
• ویژگی: مقاومت عالی در برابر اکسیداسیون در دماهای بالا و خطی بودن مناسب در گستره وسیع دمایی.
• کاربرد: کوره‌های پخت، اگزوز توربین‌ها و صنایع متالورژی.

سناریوهای کاربردی و مهندسی در صنایع

• دستگاه‌های OEM و ماشین‌آلات فشرده

در ماشین‌های صنعتی استاندارد و خطوط سری‌سازی شده (مانند ماشین‌های بسته‌بندی شیرینگ یا فرهای صنعتی صنعتی کوچک)، معمولاً کنترل دما تنها برای یک بخش حیاتی (مانند فک دوخت یا محفظه پخت اصلی) انجام می‌شود. استفاده از این سیگنال‌برد مانع از خرید کارت‌های چندکاناله گران‌قیمت شده و هزینه تولید ماشین را به شدت کاهش می‌دهد.

• ارتقای سیستم‌های در حال کار (Retrofitting)

بسیاری از اوقات در صنایع، نیاز به اضافه کردن یک فیدبک دمای جدید به یک سیستم اتوماسیون موجود احساس می‌شود. اگر فضای داخل تابلو برق کاملاً پر شده باشد و امکان جابه‌جایی تجهیزات روی ریل DIN وجود نداشته باشد، نصب مستقیم SB 1231 TC روی CPU بدون نیاز به تغییر چیدمان تابلو، بهترین راهکار مهندسی است.

• الزامات سیم‌کشی و روش‌های دفع نویز الکترومغناطیسی

به دلیل فشرده بودن ابعاد سیگنال‌برد و نزدیکی مستقیم آن به مدارات داخلی CPU، رعایت اصول حذف نویز اهمیت مضاعفی دارد:

• کابل‌های موازی: هرگز سیم ترموکوپل را در مجاورت و به موازات سیم‌های برق متناوب (AC) یا کابل‌های تغذیه اینورترها قرار ندهید. حداقل فاصله مناسب ۳۰ سانتی‌متر است.
• استفاده از سیم رابط هم‌جنس (Compensating Cable): برای انتقال سیگنال از سنسور تا ترمینال سیگنال‌برد، حتماً از کابل‌های جبران‌ساز استاندارد متناسب با تیپ سنسور (K یا J) استفاده کنید تا اتصال فلزات ناهمگون ایجاد نشود.
• اتصال شیلد: شیلد کابل ترموکوپل را در نزدیک‌ترین شمش ارت تابلو زمین کنید تا نویزهای الکترومغناطیسی محیطی پیش از ورود به سیگنال‌برد تخلیه شوند.

سوالات متداول (FAQ)

• آیا می‌توان ترموکوپل تیپ S یا R را به این سیگنال‌برد متصل کرد؟

خیر، سخت‌افزار این سیگنال‌برد (مدل 6ES7231-5QA30-0XB0) به طور خاص برای بازه‌های ولتاژ و مشخصات دمایی ترموکوپل‌های تیپ J و K کالیبره شده است. برای استفاده از تیپ‌های دیگر باید از سیگنال‌ماژول‌های ۴ یا ۸ کاناله ترموکوپل استفاده نمایید.

• آیا نصب این سیگنال‌برد نیاز به خاموش کردن PLC دارد؟

بله، برای نصب یا جداسازی هرگونه ماژول توسعه یا سیگنال‌برد روی CPUهای S7-1200، حتماً باید تغذیه اصلی سیستم قطع باشد تا به سخت‌افزار و درگاه‌های ارتباطی آسیبی وارد نشود.

• چرا دمای خوانده شده توسط این کارت با دمای واقعی محیط چند درجه اختلاف دارد؟

این اختلاف معمولاً به دلیل عدم انتخاب صحیح تیپ ترموکوپل در تنظیمات TIA Portal، عدم استفاده از کابل جبران‌ساز هم‌جنس ترموکوپل، یا مجاورت طولانی‌مدت کابل با منابع تولید حرارت/نویز رخ می‌دهد.

• جمع‌بندی مهندسی

سیگنال‌برد ورودی ترموکوپل زیمنس SB 1231 TC با کد فنی 6ES7231-5QA30-0XB0 یک ابزار توسعه فوق‌العاده هوشمندانه، کم‌هزینه و فشرده برای پروژه‌هایی است که نیاز به سنجش تک‌نقطه‌ای دما دارند. این تجهیز با برخورداری از رزولوشن ۱۶ بیتی، پشتیبانی از تیپ‌های پرکاربرد J و K و نصب مستقیم روی CPU، به مهندسان کنترل اجازه می‌دهد تا کیفیت و کارایی سیستم‌های حرارتی خود را با حداقل هزینه و فضا ارتقا دهند.
