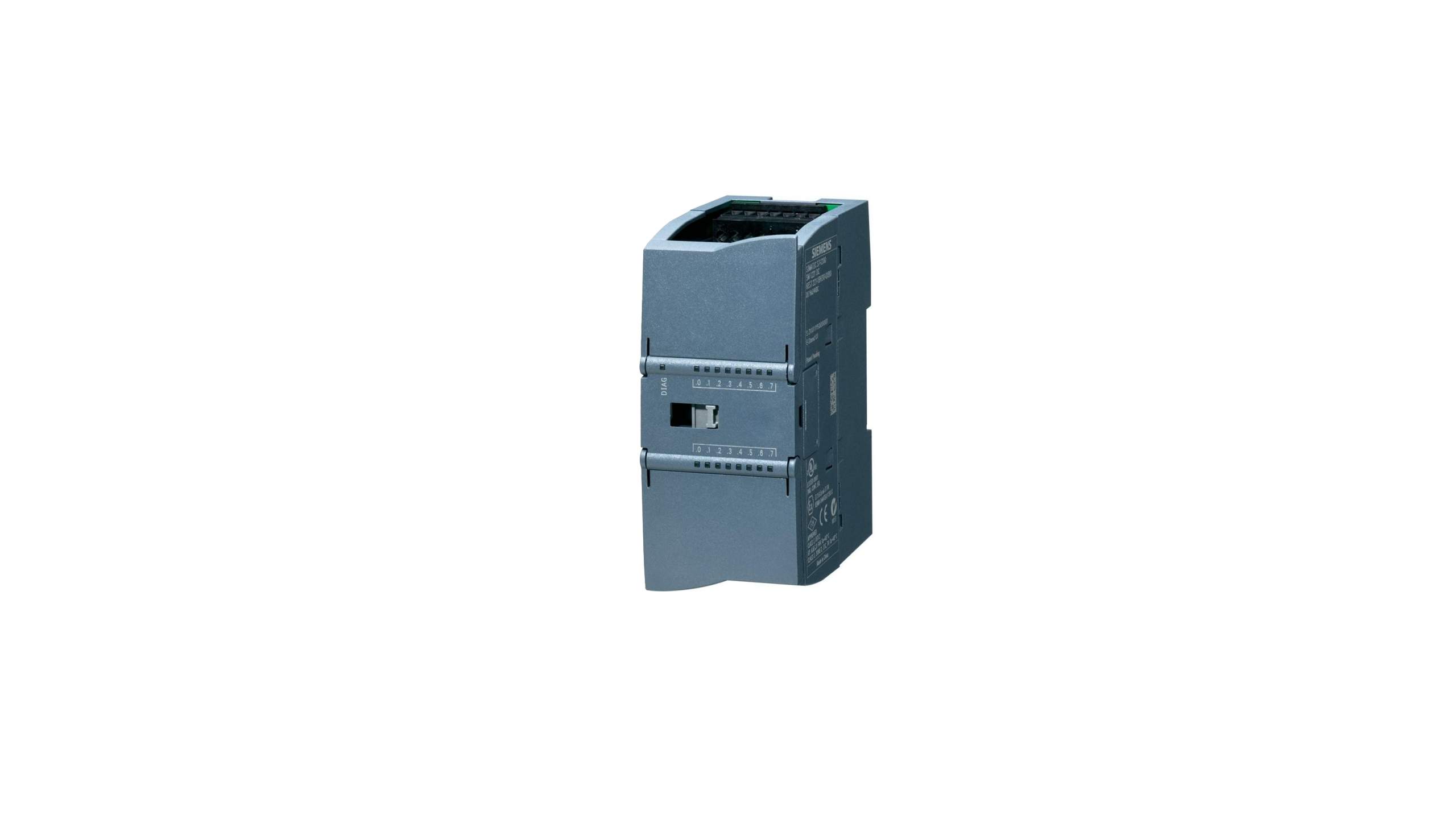

معرفی و بررسی فنی سیگنال ماژول ورودی آنالوگ زیمنس SM 1234, 4 AI/2 AO, +/-10 V, 14-bit resolution or 0 (4)-20mA با کد فنی 6ES7234-4HE32-0XB0

سیگنال ماژول ورودی/خروجی آنالوگ سری ۱۲۰۰

۴ عدد ورودی آنالوگ

۲ عدد خروجی آنالوگ

+/- ۱۰ ولت با رزولوشن ۱۴ بیتی

یا ۰ تا ۲۰ میلی‌آمپر و ۴ تا ۲۰ میلی‌آمپر



بررسی تخصصی سیگنال ماژول آنالوگ زیمنس SM 1234, 4 AI/2 AO

ماژول ترکیبی ورودی/خروجی آنالوگ S7-1200 با کد فنی 6ES7234-4HE32-0XB0

سیگنال ماژول آنالوگ زیمنس SM 1234, 4 AI/2 AO با کد فنی 6ES7234-4HE32-0XB0 یکی از ماژول‌های هوشمندانه و بسیار کاربردی خانواده SIMATIC S7-1200 است؛ چون در یک تجهیز واحد، هم ورودی آنالوگ و هم خروجی آنالوگ را در اختیار طراح سیستم قرار می‌دهد. این یعنی شما با یک ماژول می‌توانید هم سیگنال‌های فرآیندی را از سنسورها و ترانسمیترها دریافت کنید، هم فرمان‌های کنترلی پیوسته را به تجهیزات میدانی ارسال کنید.

این ماژول دارای ۴ عدد ورودی آنالوگ و ۲ عدد خروجی آنالوگ است و از سیگنال‌های صنعتی رایج مانند ±10V، 0–20mA و 4–20mA پشتیبانی می‌کند. رزولوشن ۱۴ بیتی در بازه ولتاژی ±10V باعث می‌شود این ماژول برای کنترل و مانیتورینگ دقیق در ماشین‌آلات صنعتی، خطوط فرآیندی، سیستم‌های HVAC، تجهیزات دوزینگ، کنترل فشار، دبی، سطح و دما بسیار جذاب باشد.

از نگاه مهندسی، 6ES7234-4HE32-0XB0 دقیقاً برای پروژه‌هایی طراحی شده که به چند ورودی و چند خروجی آنالوگ نیاز دارند، اما نمی‌خواهند برای هر بخش از ماژول جداگانه استفاده کنند. این یک انتخاب بهینه از نظر فضا، هزینه، سیم‌کشی و یکپارچگی نرم‌افزاری است.



جایگاه ماژول SM 1234 در معماری S7-1200

• چرا ماژول ترکیبی آنالوگ اهمیت دارد؟

در بسیاری از پروژه‌های صنعتی، ورودی و خروجی آنالوگ معمولاً با هم استفاده می‌شوند. برای مثال، یک سنسور فشار مقدار واقعی فشار را به PLC ارسال می‌کند و PLC پس از پردازش، فرمان مناسب را به یک شیر کنترلی یا درایو پمپ می‌دهد. در چنین حلقه‌ای، هم Analog Input و هم Analog Output لازم است.

ماژول SM 1234 این دو نیاز را در یک سخت‌افزار واحد ترکیب می‌کند. نتیجه این طراحی:

• کاهش تعداد ماژول‌های نصب‌شده روی ریل DIN
• کاهش هزینه به‌ازای هر کانال
• ساده‌تر شدن نقشه تابلو برق
• کاهش نقاط اتصال و خطای سیم‌کشی
• مناسب برای کنترل حلقه‌های بسته
• یکپارچگی کامل با TIA Portal

این ویژگی‌ها در ماشین‌آلات OEM و تابلوهای فشرده واقعاً ارزشمند هستند.



• مشخصات کلیدی ماژول 6ES7234-4HE32-0XB0

مشخصات اصلی این ماژول عبارت‌اند از:

• سری محصول: Siemens SIMATIC S7-1200
• نوع ماژول: Signal Module آنالوگ ترکیبی
• مدل: SM 1234, 4 AI/2 AO
• کد فنی: 6ES7234-4HE32-0XB0
• تعداد ورودی آنالوگ: ۴ کانال AI
• تعداد خروجی آنالوگ: ۲ کانال AO
• نوع سیگنال ولتاژی: ±10V
• رزولوشن ولتاژی: ۱۴ بیت
• نوع سیگنال جریانی: 0–20mA و 4–20mA
• کاربرد اصلی: کنترل و مانیتورینگ پیوسته فرآیندهای صنعتی



تحلیل فنی ورودی‌های آنالوگ 4AI

• دریافت سیگنال از سنسورها و ترانسمیترها

چهار ورودی آنالوگ این ماژول برای دریافت سیگنال از تجهیزات اندازه‌گیری صنعتی استفاده می‌شوند. این تجهیزات می‌توانند شامل موارد زیر باشند:

• ترانسمیتر فشار
• ترانسمیتر دبی
• سنسور سطح
• ترانسمیتر دما با خروجی 4–20mA
• سنسور موقعیت با خروجی ولتاژی
• مبدل‌های سیگنال ابزار دقیق

در یک سیستم کنترلی، کیفیت ورودی آنالوگ تعیین می‌کند PLC تا چه حد «واقعیت فرآیند» را دقیق می‌بیند. اگر سیگنال ورودی نویزی، ناپایدار یا بد اسکیل شده باشد، حتی بهترین الگوریتم PID هم عملکرد مطلوبی نخواهد داشت.



• اهمیت انتخاب بین ولتاژ و جریان

ورودی‌های آنالوگ ماژول SM 1234 می‌توانند برای سیگنال‌های ولتاژی یا جریانی استفاده شوند. انتخاب درست بین این دو حالت یک تصمیم کاملاً مهندسی است.

برای مسیرهای کوتاه و محیط‌های کم‌نویز، سیگنال ولتاژی ±10V گزینه‌ای ساده و سریع است. اما در محیط‌های صنعتی واقعی، مخصوصاً کنار اینورتر، موتور، کابل قدرت و کنتاکتور، سیگنال جریانی 4–20mA معمولاً انتخاب مطمئن‌تری است.

مزایای 4–20mA:

• مقاومت بهتر در برابر نویز
• مناسب برای کابل‌های طولانی
• کاهش اثر افت ولتاژ کابل
• امکان تشخیص قطع سیم در بسیاری از سیستم‌ها
• استاندارد رایج در ابزار دقیق صنعتی



تحلیل فنی خروجی‌های آنالوگ 2AO

• نقش خروجی آنالوگ در کنترل پیوسته

دو خروجی آنالوگ این ماژول برای ارسال فرمان کنترلی به تجهیزات میدانی استفاده می‌شوند. برخلاف خروجی دیجیتال که فقط وضعیت صفر و یک دارد، خروجی آنالوگ می‌تواند مقدار پیوسته‌ای از فرمان را تولید کند.

کاربردهای رایج خروجی‌های آنالوگ:

• فرمان سرعت به درایو فرکانس متغیر
• کنترل پوزیشنر شیر کنترلی
• فرمان به مبدل I/P
• کنترل دمپرهای مدولار
• ارسال Setpoint به کنترلرهای مستقل
• کنترل اکچویتورهای خطی

وجود ۲ خروجی آنالوگ در کنار ۴ ورودی آنالوگ باعث می‌شود این ماژول برای دو حلقه کنترلی مستقل بسیار مناسب باشد. مثلاً کنترل هم‌زمان فشار و دبی در یک واحد فرآیندی کوچک.



• خروجی ±10V و خروجی 0/4–20mA

در خروجی ولتاژی، ماژول می‌تواند سیگنال ±10V تولید کند. این حالت برای درایوها، سرووهای آنالوگ، اکچویتورها و ورودی‌های کنترلی ولتاژی کاربرد دارد.

در خروجی جریانی نیز سیگنال‌های 0–20mA و 4–20mA قابل استفاده هستند. حالت 4–20mA برای تجهیزات ابزار دقیق مانند شیرهای کنترلی و پوزیشنرها انتخاب بسیار استانداردی است.



کالبدشکافی رزولوشن ۱۴ بیتی

• گام ولتاژی در بازه ±10V

در بازه ولتاژی -10V تا +10V، کل Span برابر با ۲۰ ولت است. اگر این محدوده با رزولوشن ۱۴ بیت پردازش یا تولید شود، تعداد سطوح قابل تفکیک برابر است با:

۲ به توان ۱۴ =۱۶۳۸۴

بنابراین کوچک‌ترین گام تئوریک ولتاژ حدوداً برابر است با:

۲۰ ولت بخش بر ۱۶۳۸۴ ≈ ۱/۲۲ میلی ولت

این یعنی ماژول می‌تواند تغییرات بسیار ریز سیگنال را درک یا تولید کند. در عمل، این دقت برای بسیاری از کاربردهای صنعتی مانند کنترل سرعت، فشار، دبی و موقعیت کاملاً مناسب است.



• اثر رزولوشن روی کنترل PID

در حلقه‌های PID، خروجی کنترلر دائماً اصلاح می‌شود. اگر رزولوشن پایین باشد، فرمان خروجی به‌صورت پله‌های درشت تغییر می‌کند و ممکن است تجهیز نهایی دچار نوسان یا رفتار خشن شود. رزولوشن ۱۴ بیتی کمک می‌کند:

• فرمان خروجی نرم‌تر شود
• کنترل دقیق‌تر انجام شود
• نوسان حلقه کاهش یابد
• Setpoint با کیفیت بهتری دنبال شود
• رفتار شیر یا درایو پایدارتر شود



سناریوهای کاربردی واقعی در صنعت

• کنترل فشار با فیدبک آنالوگ

فرض کنید یک ترانسمیتر فشار خروجی 4–20mA به یکی از ورودی‌های ماژول متصل است. PLC مقدار فشار را می‌خواند، آن را با Setpoint مقایسه می‌کند و از طریق یکی از خروجی‌های آنالوگ، فرمان لازم را به یک شیر کنترلی ارسال می‌کند.

در این سناریو، ماژول 6ES7234-4HE32-0XB0 کل مسیر اندازه‌گیری و فرمان‌دهی را پوشش می‌دهد.



• کنترل سرعت پمپ براساس سطح مخزن

یک سنسور سطح، مقدار سطح مخزن را به ورودی آنالوگ می‌دهد. PLC براساس الگوریتم کنترلی، سرعت پمپ را از طریق خروجی ±10V یا 4–20mA به اینورتر ارسال می‌کند.

این کاربرد در صنایع آب و فاضلاب، غذایی، شیمیایی و سیستم‌های انتقال سیال بسیار رایج است.



• ماشین‌آلات OEM

در ماشین‌های بسته‌بندی، پرکن، دوزینگ و میکسینگ معمولاً چند سنسور آنالوگ و یکی دو عملگر آنالوگ وجود دارد. استفاده از یک ماژول ترکیبی به‌جای چند ماژول جداگانه، طراحی را تمیزتر و اقتصادی‌تر می‌کند.



نکات مهندسی سیم‌کشی و EMC

• جداسازی کابل‌های آنالوگ از قدرت

سیگنال آنالوگ نسبت به نویز حساس است. بنابراین هنگام نصب ماژول SM 1234 باید مسیر کابل‌های آنالوگ از کابل‌های قدرت، کابل موتور، خروجی اینورتر و مسیرهای دارای جریان بالا جدا شود.

توصیه‌های اجرایی:

• استفاده از کابل شیلددار برای AI و AO
• اتصال شیلد از یک سمت، معمولاً سمت تابلو
• رعایت فاصله از کابل‌های VFD
• استفاده از ترمینال ارت مناسب
• پرهیز از Ground Loop
• جداسازی تغذیه سنسورها از مصرف‌کننده‌های نویزی



• نکته ظریف درباره 0–20mA و 4–20mA

در ورودی یا خروجی 0–20mA، مقدار صفر میلی‌آمپر می‌تواند هم نشانه صفر فرآیندی باشد و هم در بعضی شرایط نشانه قطع مسیر. اما در استاندارد 4–20mA، مقدار 4mA معادل صفر درصد فرآیند است و جریان نزدیک صفر می‌تواند به‌عنوان خطای احتمالی تفسیر شود. همین ویژگی باعث محبوبیت 4–20mA در ابزار دقیق شده است.



پیکربندی در TIA Portal

• تعریف ماژول در Hardware Configuration

پس از اضافه کردن CPU در TIA Portal، ماژول SM 1234 4AI/2AO با کد فنی 6ES7234-4HE32-0XB0 در کنار CPU قرار می‌گیرد. سپس برای هر کانال باید نوع سیگنال، محدوده اندازه‌گیری و آدرس‌های ورودی/خروجی بررسی شود.

موارد مهم در تنظیمات:

• انتخاب Voltage یا Current
• فعال یا غیرفعال کردن کانال‌های استفاده‌نشده
• تنظیم Diagnostics در صورت نیاز
• بررسی آدرس‌های AI و AO
• تعریف Scaling برای مقادیر مهندسی



• Scaling و تبدیل به مقدار مهندسی

در برنامه‌نویسی PLC، بهتر است مستقیماً با مقدار خام آنالوگ کار نشود. مقدار خام باید به واحد مهندسی تبدیل شود؛ مثلاً:

• فشار: 0 تا 10bar
• دبی: 0 تا 100m³/h
• سطح: 0 تا 5m
• فرمان شیر: 0 تا 100%

برای این کار می‌توان از بلوک‌های استاندارد مانند NORM_X و SCALE_X یا فانکشن‌های اختصاصی استفاده کرد.



مزایا و محدودیت‌های SM 1234

مزایای اصلی

• ترکیب ۴ ورودی و ۲ خروجی آنالوگ در یک ماژول
• کاهش فضای نصب روی ریل DIN
• مناسب برای حلقه‌های کنترل بسته
• پشتیبانی از ولتاژ و جریان صنعتی
• یکپارچگی کامل با S7-1200 و TIA Portal
• انتخاب اقتصادی برای پروژه‌های کوچک و متوسط



• محدودیت‌های قابل توجه

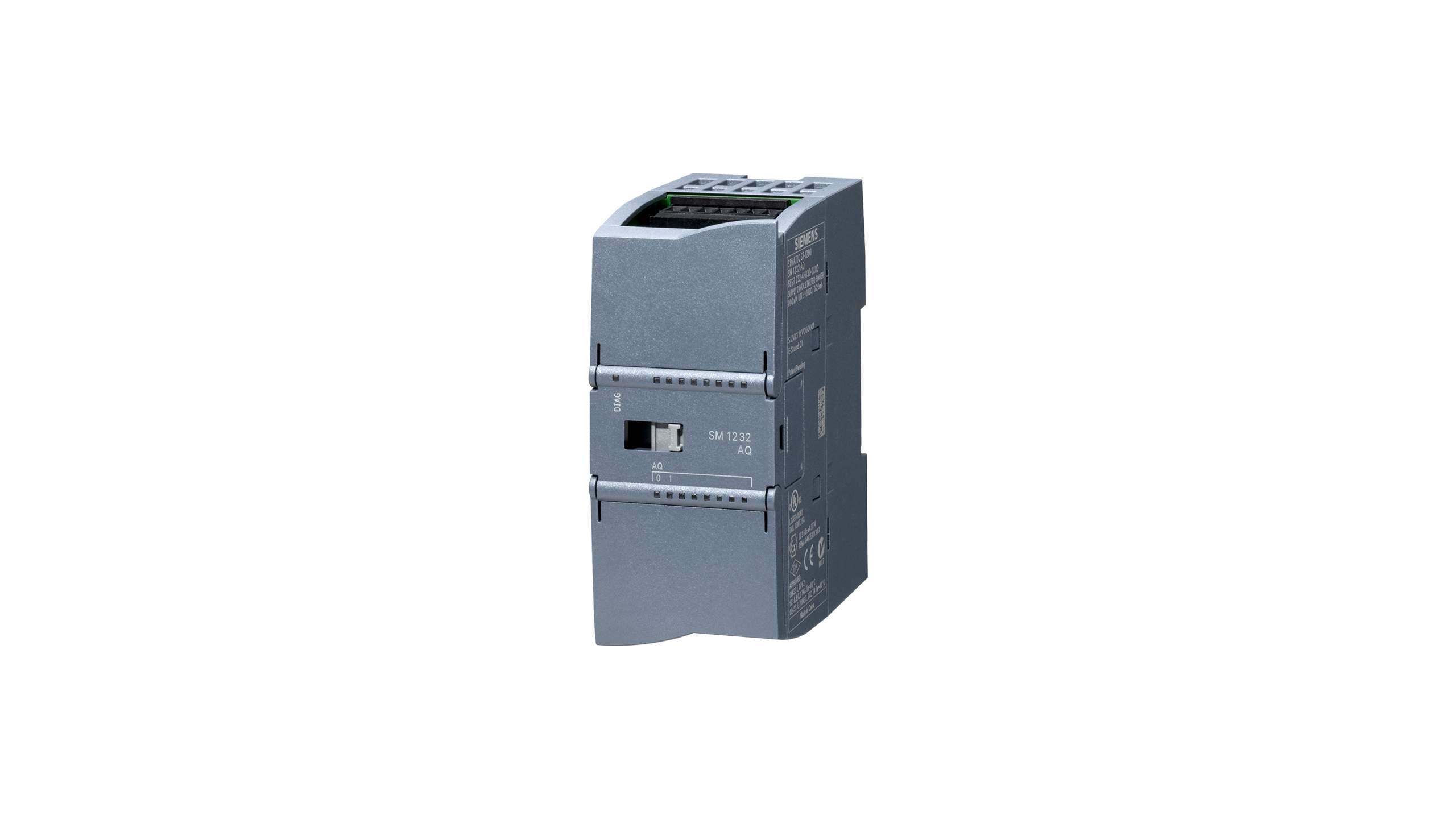

این ماژول برای بسیاری از پروژه‌ها عالی است، اما اگر تعداد خروجی یا ورودی آنالوگ بیشتری نیاز باشد، باید از ماژول‌های اختصاصی مانند SM 1231 برای ورودی یا SM 1232 برای خروجی استفاده شود. همچنین در پروژه‌های بسیار دقیق آزمایشگاهی، باید دقت، خطای کل، ایزولاسیون و شرایط محیطی دقیقاً با دیتاشیت تطبیق داده شود.



سوالات متداول درباره 6ES7234-4HE32-0XB0

• آیا این ماژول هم ورودی دارد و هم خروجی؟

بله. ماژول SM 1234 دارای ۴ ورودی آنالوگ و ۲ خروجی آنالوگ است.

• آیا می‌توان هم‌زمان از ورودی ولتاژی و جریانی استفاده کرد؟

بله، بسته به پیکربندی کانال‌ها و سیم‌کشی صحیح، می‌توان کانال‌ها را برای سیگنال‌های مختلف تنظیم کرد.

• آیا این ماژول برای کنترل PID مناسب است؟

بله. چون هم فیدبک فرآیندی را دریافت می‌کند و هم فرمان آنالوگ خروجی را تولید می‌کند، برای حلقه‌های PID کوچک و متوسط بسیار مناسب است.

• تفاوت SM 1234 با SM 1231 و SM 1232 چیست؟

SM 1231 فقط ورودی آنالوگ دارد، SM 1232 فقط خروجی آنالوگ دارد، اما SM 1234 هر دو را در یک ماژول ترکیب می‌کند.

• آیا 4–20mA بهتر از ±10V است؟

برای کابل بلند و محیط نویزی، معمولاً 4–20mA بهتر است. اما برای مسیرهای کوتاه و فرمان‌دهی سریع به درایوها، ±10V هم انتخاب بسیار رایجی است.



• جمع‌بندی مهندسی

سیگنال ماژول آنالوگ زیمنس SM 1234, 4 AI/2 AO با کد فنی 6ES7234-4HE32-0XB0 یک ماژول ترکیبی بسیار ارزشمند برای PLCهای S7-1200 است. این تجهیز با ارائه ۴ ورودی آنالوگ و ۲ خروجی آنالوگ، امکان طراحی حلقه‌های کنترل بسته را در یک سخت‌افزار فشرده، منظم و اقتصادی فراهم می‌کند.

پشتیبانی از سیگنال‌های ±10V، 0–20mA و 4–20mA در کنار رزولوشن ۱۴ بیتی، این ماژول را برای کاربردهایی مانند کنترل فشار، دبی، سطح، سرعت پمپ، شیرهای کنترلی، ماشین‌آلات OEM و سیستم‌های HVAC به گزینه‌ای قدرتمند تبدیل کرده است. اگر در پروژه S7-1200 به ترکیبی از اندازه‌گیری و فرمان‌دهی آنالوگ نیاز دارید، 6ES7234-4HE32-0XB0 یکی از تمیزترین و مهندسی‌ترین انتخاب‌هاست.
