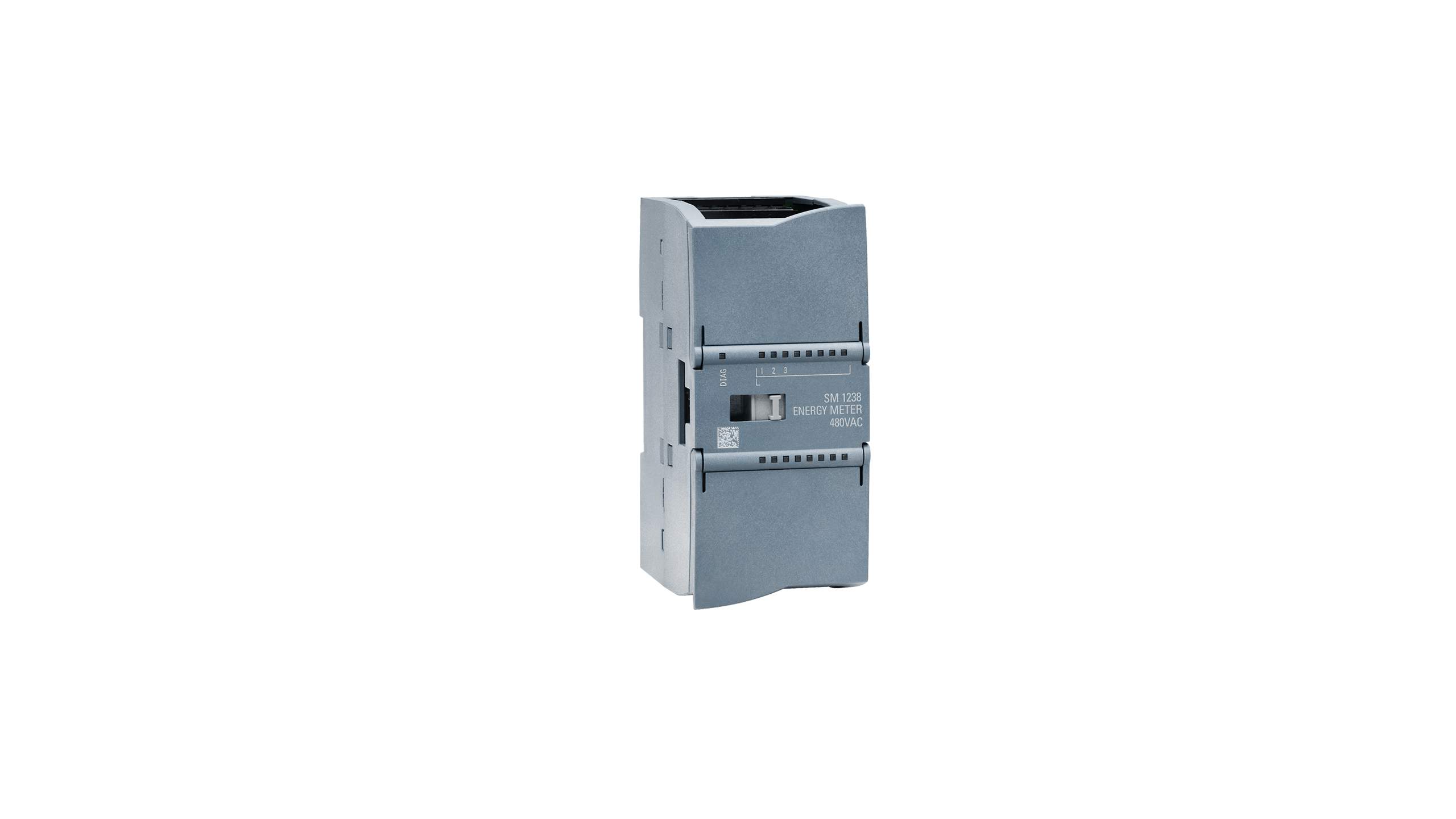

معرفی و بررسی فنی سیگنال ماژول آنالوگ زیمنس SM 1238 Energy Meter 480 V AC با کد فنی 6ES7238-5XA32-0XB0

ماژول اندازه گیری توان برای جمع آوری داده ها در سیستم های تامین ۱ و ۳ فاز (TN ، TT) تا ۴۸۰ ولت AC؛ محدوده جریان: ۱ تا ۵ آمپر ; اندازه‌گیری ولتاژ، جریان، زاویه فاز، توان، مقادیر انرژی، فرکانس ها و عیب یابی کانال



بررسی تخصصی ماژول آنالیزر انرژی زیمنس SM 1238 Energy Meter

مدیریت و پایش هوشمند توان در S7-1200 با کد فنی 6ES7238-5XA32-0XB0

در دنیای مدرن اتوماسیون صنعتی، بهینه‌سازی مصرف انرژی و پایش مداوم پارامترهای الکتریکی شبکه دیگر یک گزینه جانبی نیست، بلکه به یکی از الزامات اساسی در صنایع تولیدی، مدیریت ساختمان (BMS) و کارخانجات بزرگ تبدیل شده است. کمپانی زیمنس برای پاسخ به این نیاز در خانواده SIMATIC S7-1200، ماژول تخصصی اندازه‌گیری انرژی SM 1238 Energy Meter 480 V AC با کد فنی 6ES7238-5XA32-0XB0 را طراحی و روانه بازار کرده است.

این سیگنال ماژول فراتر از یک کارت I/O معمولی عمل می‌کند. SM 1238 یک آنالایزر شبکه و پاورمتر صنعتی دقیق است که مستقیماً به پردازنده S7-1200 متصل شده و داده‌های الکتریکی سیستم‌های تک‌فاز و سه‌فاز را بدون نیاز به ترانسمیترها یا مبدل‌های جانبی گران‌قیمت جمع‌آوری می‌کند. این سخت‌افزار با قابلیت اندازه‌گیری ولتاژ تا 480V AC و جریان عبوری در محدوده 1A تا 5A (از طریق ترانس جریان یا CT)، داده‌های حیاتی شبکه را به‌صورت بی‌واسطه به محیط برنامه‌نویسی PLC هدایت می‌کند.

استفاده از این ماژول مهندسی‌شده، امکان ثبت اطلاعات مصرف انرژی، بررسی کیفیت توان، تحلیل زوایای فاز و ردیابی عیوب شبکه را در زمان واقعی (Real-time) مهیا می‌سازد که ابزار قدرتمندی برای نگهداری پیشگیرانه (Preventive Maintenance) و پایش مداوم بار به شمار می‌رود.



معماری فنی و روش‌های اتصال به شبکه الکتریکی

• سازگاری با سیستم‌های زمین TN و TT

یکی از ویژگی‌های مهم ماژول SM 1238 Energy Meter، انعطاف‌پذیری بالا در اتصال به انواع مختلف شبکه‌های توزیع برق است. این کارت برای اتصال مستقیم به سیستم‌های توزیع برق زیر طراحی شده است:

• سیستم زمین TN (Terra-Neutral): که در آن نقطه خنثی ترانسفورماتور مستقیماً زمین شده و بدنه تجهیزات به سیم نول یا سیم زمین حفاظتی متصل است.
• سیستم زمین TT (Terra-Terra): که در آن نقطه خنثی سیستم زمین مستقل خود را دارد و بدنه تجهیزات نیز به سیستم زمین جداگانه‌ای متصل هستند.

ماژول قادر است در هر دو ساختار با پایداری کامل و کمترین میزان خطای اندازه‌گیری کار کند.



• پشتیبانی از سیستم‌های تک‌فاز و سه‌فاز

ماژول 6ES7238-5XA32-0XB0 را می‌توان برای پایش انواع پیکربندی‌های شبکه برق پیکربندی کرد:

• سیستم‌های تک‌فاز (Single-phase systems): برای مانیتور کردن مصارف روشنایی، بارهای الکتریکی تک‌فاز کوچک یا پمپ‌های سبک.
• سیستم‌های سه‌فاز (Three-phase systems): جهت پایش موتورهای القایی بزرگ، کوره های قوس الکتریکی، چیلرها و کل مصرف انرژی یک کارگاه یا کارخانه.

نحوه اتصال ولتاژها مستقیماً به پایانه‌های ماژول انجام می‌گیرد و ولتاژ فاز به فاز (Line-to-Line) می‌تواند حداکثر تا 480 ولت متناوب باشد.



مشخصات فنی و پارامترهای اندازه‌گیری ماژول SM 1238

• ویژگی‌های فیزیکی و الکتریکی کارت

• سری محصول: Siemens SIMATIC S7-1200
• نوع ماژول: ماژول اندازه‌گیری انرژی (Energy Meter)
• کد فنی: 6ES7238-5XA32-0XB0
• حداکثر ولتاژ اندازه‌گیری مستقیم: 480 V AC (فاز به فاز) / 277 V AC (فاز به نول)
• محدوده جریان ورودی ثانویه: 1 A یا 5 A (از طریق ترانسفورماتور جریان CT)
• فرکانس نامی شبکه: 50 Hz و 60 Hz
• مکانیزم عیب‌یابی: تشخیص قطع فاز، افت ولتاژ، افزایش جریان و خطاهای سخت‌افزاری



• پارامترهای الکتریکی قابل استخراج

ماژول SM 1238 طیف گسترده‌ای از مقادیر الکتریکی را با سرعت بالا نمونه‌برداری و محاسبه می‌کند:

• ولتاژهای RMS: ولتاژهای فاز به فاز و فاز به نول برای هر سه فاز.
• جریان‌های RMS: جریان عبوری هر فاز با دقت بالا.
• توان اکتیو (Active Power - W): توان مفید مصرفی تجهیزات.
• توان راکتیو (Reactive Power - VAR): توان غیرمفید ناشی از بارهای سلفی یا خازنی.
• توان ظاهری (Apparent Power - VA): توان کل تحویلی به مدار.
• ضریب توان (Power Factor - \cos\phi): نشان‌دهنده راندمان مصرف انرژی و زاویه فاز بین ولتاژ و جریان.
• مقادیر انرژی: محاسبه انرژی مصرفی فعال و راکتیو به‌صورت انباشته (kWh و kVARh).
• فرکانس شبکه: نظارت دقیق بر نوسانات فرکانس برق ورودی.



بررسی فنی مبدل جریان (CT) و سنجش بار

• اتصال از طریق ترانسفورماتور جریان (Current Transformer)

از آنجا که جریان‌های جاری در خطوط اصلی کارخانجات معمولاً بسیار فراتر از توان تحمل مستقیم تجهیزات الکترونیکی ظریف است، ماژول SM 1238 داده‌های جریان را به صورت غیرمستقیم دریافت می‌کند. این کار از طریق ترانس جریان (CT) انجام می‌شود.

ورودی جریانی کارت برای مقادیر نامی 1 آمپر یا 5 آمپر در سمت ثانویه ترانس جریان کالیبره شده است. این یعنی مهندس طراح می‌تواند با توجه به جریان نامی مصرف‌کننده (مثلاً یک موتور ۱۰۰ آمپری)، یک ترانس جریان با نسبت مناسب (مانند 100:5) انتخاب کند. نسبت تبدیل این ترانس جریان متعاقباً در تنظیمات سخت‌افزاری ماژول در TIA Portal وارد می‌شود تا محاسبات جریان واقعی به‌صورت خودکار توسط کارت مقیاس‌دهی (Scale) گردد.



• زاویه فاز و تشخیص جهت جریان

ماژول SM 1238 با مقایسه شکل موج لحظه‌ای ولتاژ و جریان، زاویه فاز (\theta) را محاسبه می‌کند. این تحلیل برای تشخیص جهت شارش توان (مصرف یا تولید توان) بسیار حیاتی است. در پروژه‌هایی که دارای ژنراتورهای محلی یا سیستم‌های برق خورشیدی متصل به شبکه هستند، تشخیص جهت عبور توان به PLC کمک می‌کند تا مدیریت بار را بهینه‌تر انجام دهد.



قابلیت‌های عیب‌یابی و مانیتورینگ پیشرفته

• سیستم تشخیص خطای کانال (Channel Diagnostics)

ماژول 6ES7238-5XA32-0XB0 مجهز به سیستم عیب‌یابی هوشمند سخت‌افزاری است. در صورت بروز هرگونه اختلال در شبکه تغذیه یا اتصالات، ماژول سیگنال‌های آلارم مربوطه را به CPU فرستاده و چراغ‌های وضعیت LED روی ماژول تغییر رنگ می‌دهند.

برخی از خطاهای قابل تشخیص عبارت‌اند از:

• قطع فاز (Phase Loss): قطع شدن ناگهانی یکی از ولتاژهای فاز ورودی.
• ترتیب فاز اشتباه (Incorrect Phase Sequence): تشخیص جابه‌جایی فازها در هنگام راه‌اندازی اولیه.
• محدوده بالا یا پایین فرکانس: انحراف فرکانس شبکه از مقادیر مجاز (50/60 هرتز).
• سرریز یا افت ولتاژ (Over/Under Voltage): افزایش یا کاهش شدید ولتاژ فراتر از حد ایمن.
• اضافه‌جریان (Overcurrent): عبور جریان از محدوده تعریف‌شده برای ثانویه ترانس.

این قابلیت‌ها از آسیب دیدن موتورهای الکتریکی سه‌فاز (مثلاً در شرایط دو فاز شدن شبکه) جلوگیری می‌کنند.



سناریوهای کاربردی در صنایع مختلف

• مانیتورینگ هوشمند موتورهای الکتریکی بزرگ

موتورهای القایی سه‌فاز بخش بزرگی از مصرف انرژی صنایع را به خود اختصاص می‌دهند. با قرار دادن ماژول SM 1238 در مسیر تغذیه یک موتور بزرگ، می‌توان رفتارهای الکتریکی آن را تحلیل کرد. افزایش جریان فازها یا کاهش ضریب توان (\cos\phi) در طول زمان می‌تواند نشان‌دهنده فرسودگی بیرینگ‌ها، گیرپاژ مکانیکی یا آسیب‌دیدگی عایق سیم‌پیچ‌ها باشد. این تحلیل اساس سیستم‌های نگهداری پیشگیرانه است.



• مانیتورینگ مصرف کارگاه‌ها و مدیریت اوج بار (Peak Shaving)

با اندازه‌گیری مداوم توان اکتیو مصرفی یک بخش تولیدی، PLC می‌تواند در زمان‌های اوج مصرف شبکه (Peak Hours) یا زمانی که دیماند مصرفی کارخانه به حد بحرانی نزدیک می‌شود، بارهای غیرضروری را موقتاً قطع کند تا از جریمه‌های سنگین شرکت برق جلوگیری شود.



• محاسبه راندمان ماشین‌آلات و خطوط تولید

با ترکیب داده‌های تولید قطعات (شمارش تعداد خروجی‌های دستگاه) و انرژی الکتریکی مصرف‌شده توسط ماژول SM 1238، مدیریت کارخانه می‌تواند پارامتر انرژی مصرفی به‌ازای هر واحد محصول تولیدی را محاسبه کرده و راندمان انرژی خطوط تولید مختلف را با یکدیگر مقایسه کند.



تنظیمات و برنامه‌نویسی در نرم‌افزار TIA Portal

• پیکربندی سخت‌افزاری (Hardware Configuration)

برای بهره‌برداری از ماژول 6ES7238-5XA32-0XB0، ابتدا باید آن را در کاتالوگ سخت‌افزاری TIA Portal پیدا کرده و به رک CPU متصل نمایید. در پنجره خواص (Properties) ماژول، تنظیمات زیر باید به دقت انجام شوند:

• تنظیم نوع شبکه: انتخاب شبکه سه‌فاز یا تک‌فاز.
• نسبت ترانسفورماتورهای جریان (CT Ratio): وارد کردن مقادیر اولیه و ثانویه ترانس‌های جریان مورد استفاده (مثلاً 200A به 5A).
• محدوده‌های هشدار: تعریف مقادیر حد آستانه برای ولتاژ، جریان و فرکانس جهت فعال‌سازی آلارم‌های سیستم.



• خواندن مقادیر در جدول آدرس‌دهی I/O

داده‌های محاسبه‌شده توسط ماژول به‌صورت متغیرهای ۳۲ بیتی اعشاری (Real) یا صحیح (DInt) در رجیسترهای ورودی فرآیند (Process Image Input) قرار می‌گیرند. برنامه‌نویس می‌تواند با آدرس‌دهی مستقیم این رجیسترها در بلاک‌های برنامه (مانند OB1)، پارامترهایی چون توان لحظه‌ای، ولتاژها و انرژی تجمعی را خوانده و در نمایشگر HMI نشان داده یا به سرورهای اسکادا (SCADA) برای تحلیل‌های بلندمدت ارسال کند.



مقایسه اقتصادی SM 1238 با پاورمترهای مستقل Modbus

• چرا از ماژول داخلی S7-1200 استفاده کنیم؟

بسیاری از طراحان سیستم از پاورمترهای جانبی با پروتکل ارتباطی Modbus RTU یا Modbus TCP استفاده می‌کنند. اگرچه این کار ممکن است در برخی موارد مرسوم باشد، اما استفاده از ماژول SM 1238 مزایای برجسته‌ای دارد:

• سرعت انتقال داده بالا: ارتباط ماژول با CPU از طریق گذرگاه پشتی (Backplane Bus) با سرعت فوق‌العاده بالاتری نسبت به شبکه‌های سریال یا حتی اترنت انجام می‌شود.
• پیکربندی یکپارچه: تمام تنظیمات ماژول به‌صورت متمرکز درون پروژه TIA Portal ذخیره می‌شود و نیاز به ابزارهای جانبی یا آدرس‌دهی دستی رجیسترهای Modbus نیست.
• قابلیت اطمینان صنعتی: حذف نویز پذیری کابل‌های شبکه ارتباطی و کاهش قطعات واسط در تابلو برق.



سوالات متداول (FAQ)

• آیا می‌توان ولتاژهای بیشتر از ۴۸۰ ولت AC را به ماژول وصل کرد؟

خیر، حداکثر ولتاژ کارکرد مستقیم ماژول ۴۸۰ ولت متناوب است. برای ولتاژهای بالاتر (مانند شبکه فشار متوسط یا فشار قوی)، باید از ترانسفورماتورهای ولتاژ (PT) استفاده کرد.

• آیا ماژول SM 1238 جریان را به‌صورت مستقیم اندازه می‌گیرد؟

خیر، برای اندازه‌گیری جریان عبوری فازها، حتماً باید از ترانسفورماتورهای جریان (CT) استاندارد با خروجی‌های ثانویه ۱ یا ۵ آمپر استفاده شود.

• سیستم‌های TN و TT چه تفاوتی در سیم‌کشی این ماژول ایجاد می‌کنند؟

مبنای کارکرد ماژول یکسان است اما نوع اتصال نقطه نول (N) و سیم زمین حفاظتی (PE) به پایانه‌های ولتاژ ماژول باید مطابق با نقشه‌های استاندارد کاتالوگ زیمنس برای هر سیستم انجام گیرد.

• چگونه می‌توان مقدار انرژی کل مصرفی را پس از قطعی برق حفظ کرد؟

ماژول دارای حافظه غیرفرار داخلی است که مقادیر تجمیعی انرژی (مانند kWh) را در زمان خاموش شدن PLC ذخیره کرده و پس از روشن شدن مجدد، از همان مقدار قبلی شمارش را ادامه می‌دهد.

• آیا این ماژول هارمونیک‌های شبکه (THD) را هم اندازه‌گیری می‌کند؟

ماژول SM 1238 بر روی فرکانس پایه کار می‌کند و پارامترهای پایه‌ای مانند ولتاژ، جریان، توان و فرکانس را پایش می‌نماید. برای تحلیل‌های عمیق هارمونیک‌ها معمولاً تجهیزات تخصصی‌تر کیفیت توان مورد استفاده قرار می‌گیرند.



• جمع‌بندی مهندسی

سیگنال ماژول آنالیزر انرژی زیمنس SM 1238 Energy Meter با کد فنی 6ES7238-5XA32-0XB0 یک ابزار مهندسی تراز اول برای پایش و بهینه‌سازی مصرف انرژی در بستر کنترلرهای S7-1200 است. قابلیت کارکرد با شبکه های تک‌فاز و سه‌فاز تا ولتاژ 480 V AC، پشتیبانی از ترانس‌های جریان متداول 1A/5A و ارائه خروجی‌های دقیقی چون توان اکتیو، توان راکتیو، فرکانس و زاویه فاز، این ماژول را به یک جزء کلیدی در پروژه‌های نوین اتوماسیون صنعتی تبدیل کرده است.

ادغام کامل این سخت‌افزار در پلتفرم TIA Portal امکان دسترسی آنی به اطلاعات مصرف انرژی را بدون پیچیدگی‌های پروتکل‌های ارتباطی واسط فراهم می‌سازد که حاصل آن پایداری بالاتر، طراحی بهینه‌تر تابلوهای برق و کاهش هزینه‌های راه‌اندازی پروژه‌ها است.
