معرفی و بررسی فنی ماژول ارتباطی زیمنس CM 1241, RS422/485 با کد فنی 6ES7241-1CH32-0XB0

ماژول ارتباطی  CM 1241

کانکتور (D-sub) ۹ پین RS422/485

پشتیبانی از Freeport

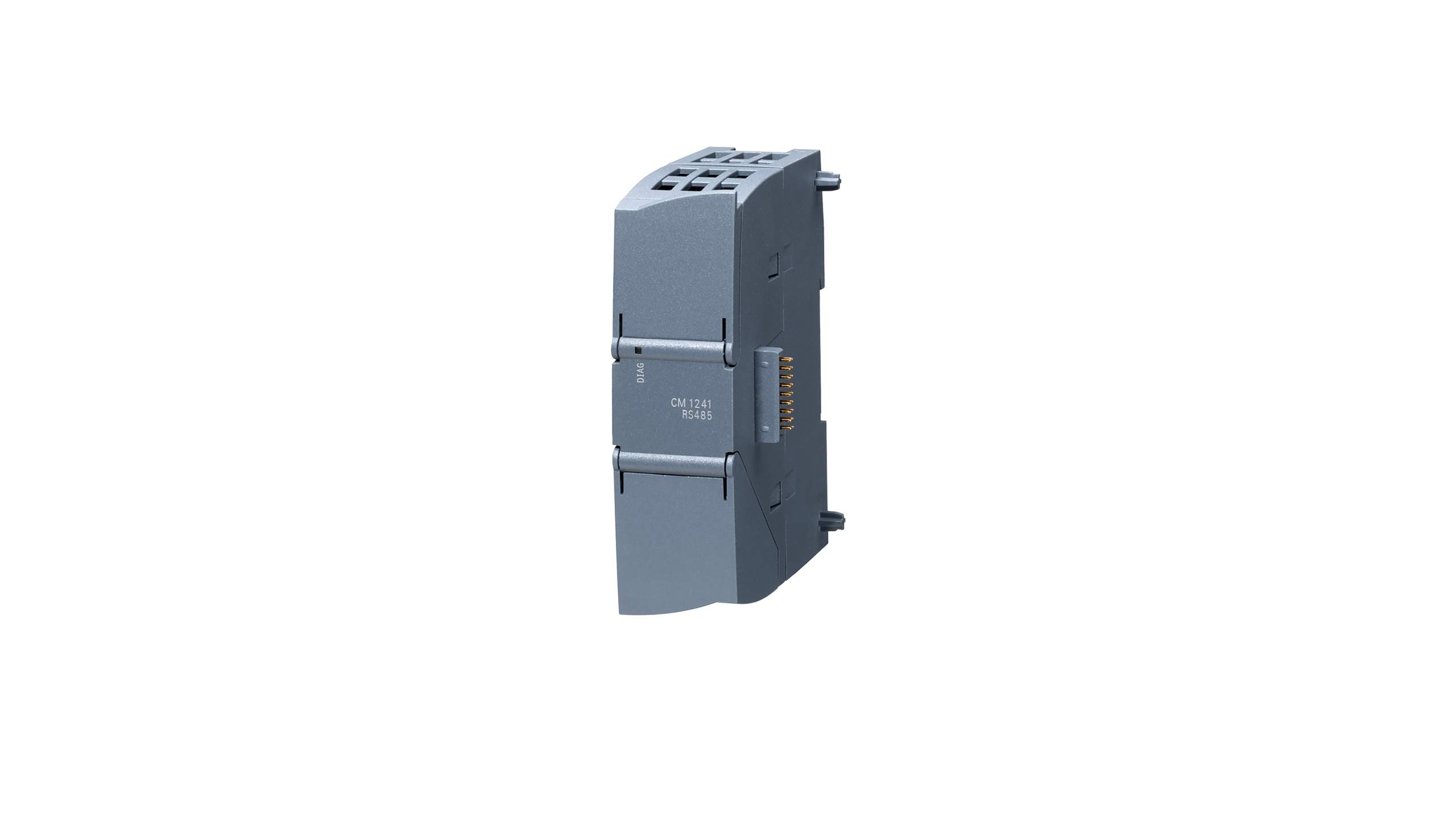

بررسی تخصصی ماژول ارتباطی زیمنس CM 1241, RS422/485

ماژول سریال صنعتی S7-1200 با کد فنی 6ES7241-1CH32-0XB0

ماژول ارتباطی Siemens CM 1241, RS422/485 با کد فنی 6ES7241-1CH32-0XB0 یکی از قدرتمندترین و انعطاف‌پذیرترین ماژول‌های توسعه ارتباط سریال در خانواده SIMATIC S7-1200 است. این ماژول ارتباطی (Communication Module) به‌صورت مجزا در سمت چپ CPU روی ریل DIN نصب شده و یک پورت فیزیکی با کانکتور D-sub 9 پین استاندارد ارائه می‌دهد که قابلیت کارکرد در هر دو استاندارد الکتریکی RS422 (ارتباط چهارسیمه تمام‌دوطرفه یا Full-Duplex) و RS485 (ارتباط دوسیمه نیمه‌دوطرفه یا Half-Duplex) را داراست.

پشتیبانی کامل از قابلیت Freeport در کنار پروتکل‌های صنعتی استاندارد مانند Modbus RTU و USS، این تجهیز را به گزینه‌ای بی‌رقیب برای پیاده‌سازی شبکه‌های باس چندنقطه‌ای (Multidrop)، اتصال به درایوهای توان‌بالا، سیستم‌های اندازه‌گیری انرژی، ابزاردقیق فرآیندی و پوزیشنرهای شیرهای کنترلی تبدیل کرده است. در پروژه‌های اتوماسیون که پایداری ارتباط در فواصل طولانی و محیط‌های با نویز الکترومغناطیسی شدید اولویت دارد، درک دقیق ویژگی‌های فنی این ماژول گام نخست طراحی یک سیستم بدون نقص است.



تفاوت‌های بنیادین استانداردهای RS485 و RS422

• استاندارد RS485؛ باس نیمه‌دوطرفه دو سیمه (Half-Duplex)

استاندارد RS485 از یک زوج سیم تابیده‌شده (Twisted Pair) برای ارسال و دریافت داده‌ها استفاده می‌کند. سیگنال‌دهی در این روش به‌صورت تفاضلی (Differential) انجام می‌شود؛ به این معنی که فرستنده تفاوت ولتاژ بین دو خط (معمولاً با نام‌های A و B یا + و -) را تغییر می‌دهد.

ویژگی‌های کلیدی RS485 روی این ماژول:

• تعداد سیم: ۲ سیم برای داده و ۱ سیم مرجع مشترک (Shield/GND)
• روش انتقال: نیمه‌دوطرفه (در یک لحظه فقط یک تجهیز می‌تواند فرستنده باشد و بقیه باید گیرنده باشند).
• توپولوژی: شبکه چندنقطه‌ای (Multidrop) تا ۳۲ گره بدون تکرارکننده (Repeater).
• مقاومت در برابر نویز: بسیار بالا به دلیل حذف نویز مد مشترک (Common-Mode Noise Rejection).



• استاندارد RS422؛ تمام‌دوطرفه چهار سیمه (Full-Duplex)

استاندارد RS422 معماری متفاوتی دارد. در این استاندارد از دو زوج سیم مجزا استفاده می‌شود؛ یک زوج سیم اختصاصی برای ارسال (TxD+/TxD-) و یک زوج سیم اختصاصی برای دریافت (RxD+/RxD-).

ویژگی‌های کلیدی RS422 روی این ماژول:

• تعداد سیم: ۴ سیم برای داده و ۱ سیم مرجع زمین.
• روش انتقال: تمام‌دوطرفه (PLC می‌تواند هم‌زمان داده ارسال کند و بدون تداخل، پاسخ یا داده جدید را دریافت نماید).
• توپولوژی: معمولاً به‌صورت نقطه‌به‌نقطه (Point-to-Point) یا اتصال یک فرستنده به چندین گیرنده استفاده می‌شود.
• پایداری: سرعت سوئیچینگ خط و بازدهی تبادل داده در این روش بسیار بالاتر است زیرا زمان سوئیچینگ فرستنده/گیرنده روی باس حذف می‌شود.

ماژول CM 1241 RS422/485 زیمنس این امکان را در اختیار برنامه‌نویس قرار می‌دهد که از طریق نرم‌افزار TIA Portal انتخاب کند پورت سخت‌افزاری D-sub در کدام‌یک از این دو استاندارد الکتریکی کار کند.



مشخصات فنی ماژول 6ES7241-1CH32-0XB0

• جدول ویژگی‌های سخت‌افزاری و نرم‌افزاری

ماژول 6ES7241-1CH32-0XB0 از منظر سخت‌افزاری و کارایی دارای ویژگی‌های برجسته‌ای است که آن را از مدل‌های فشرده Signal Board متمایز می‌کند:

• خانواده سخت‌افزاری: Siemens SIMATIC S7-1200
• نوع تجهیز: ماژول ارتباطی (Communication Module)
• کد فنی محصول: 6ES7241-1CH32-0XB0
• واسط‌های فیزیکی: یک پورت RS422/RS485 با کانکتور D-sub 9 پین مادگی
• حداکثر سرعت انتقال داده (Baud Rate): تا 115.2 کیلوبیت بر ثانیه (kbps)
• پشتیبانی از پروتکل‌ها: Freeport (ASCII) ،Modbus RTU Master/Slave ،USS
• حداکثر طول کابل: تا ۱۰۰۰ متر در سرعت‌های پایین (بسته به کیفیت کابل و امپدانس باس)
• جریان مصرفی: حداکثر ۲۲۰ میلی‌آمپر از باس ۵ ولت DC پشت CPU
• عرض ماژول: ۳۰ میلی‌متر (فضای استاندارد یک اسلات CM در سمت چپ CPU)

نصب این ماژول روی ریل DIN استاندارد ۳۵ میلی‌متری انجام می‌شود و اتصال الکتریکی و تغذیه آن با متصل کردن کشویی‌های جانبی به CPU تأمین می‌گردد.



Freeport؛ انعطاف‌پذیری نامحدود در سطح فریم و بایت

• مفهوم حالت Freeport در پروتکل‌های سریال

هنگامی که ماژول CM 1241 در حالت Freeport پیکربندی می‌شود، تمامی پروتکل‌های پیش‌فرض سیستم‌عامل غیرفعال شده و کنترل مستقیم رجیسترهای فرستنده و گیرنده پورت سریال به برنامه کاربر (User Program) در PLC سپرده می‌شود. این ویژگی مهندس طراح را قادر می‌سازد تا بسته‌های داده یا فریم‌های سریال را دقیقاً مطابق با ساختار تعریف‌شده در کاتالوگ تجهیز جانبی طراحی و ارسال کند.

سناریوهای کاربردی Freeport با استاندارد RS422/485

ترکیب Freeport و بستر فیزیکی RS422/485 اجازه می‌دهد تا تجهیزات خاص صنعتی در فواصل طولانی کنترل شوند:

• اتصال به دوربین‌های صنعتی PTZ: ارسال کدهای کنترلی سریال برای چرخش و زوم دوربین‌ها در سیستم‌های حفاظتی و مانیتورینگ.
• ارتباط با سنسورهای التراسونیک و ابزار دقیق فواصل دور: دریافت مقادیر اندازه‌گیری با فریم‌های متنی سفارشی.
• ارتباط با بردهای الکترونیکی سفارشی (Microcontroller-based): اتصال PLC به میکروکنترلرهای AVR، ARM یا PIC که پروتکل سریال ساده‌ای در بستر RS485 دارند.
• سیستم‌های کارت‌خوان و RFID: خواندن تگ‌های شناسایی پرسنلی یا کالا در ورودی انبارها.

برنامه‌نویسی در این حالت با استفاده از توابع پیش‌فرض TIA Portal نظیر SEND_P2P و RCV_P2P انجام می‌گیرد و کنترل شروع، پایان فریم و کنترل خطا (Checksum/CRC) مستقیماً در برنامه‌نویسی PLC مدیریت می‌شود.



نکات ظریف سیم‌کشی، تطابق امپدانس و ارتینگ

• پین‌آوت کانکتور D-sub 9 پین در ماژول CM 1241

برای سیم‌کشی بدون نقص، شناسایی پایه‌های کانکتور D-sub روی ماژول 6ES7241-1CH32-0XB0 حیاتی است. در حالت RS485 (دو سیمه)، پایه‌های اصلی عبارت‌اند از:

• پین ۳ (RxD/TxD+ یا B): خط مثبت سیگنال تفاضلی داده
• پین ۸ (RxD/TxD- یا A): خط منفی سیگنال تفاضلی داده
• پین ۵ (GND): زمین مرجع سیگنال (بسیار مهم برای حفظ سطح ولتاژ مشترک)

در حالت RS422 (چهار سیمه)، سیم‌کشی به شکل زیر توسعه می‌یابد:

• پین ۲ (RxD+): خط مثبت دریافت داده
• پین ۹ (RxD-): خط منفی دریافت داده
• پین ۳ (TxD+): خط مثبت ارسال داده
• پین ۸ (TxD-): خط منفی ارسال داده
• پین ۵ (GND): زمین مشترک



• مقاومت‌های خاتمه‌دهنده (Termination Resistors) و Biasing

در فواصل طولانی و فرکانس‌های کاری بالا، بازتاب سیگنال در دو انتهای باس سریال باعث تداخل شدید و خراب شدن داده‌ها می‌شود. برای حل این مشکل، نصب مقاومت ترمینیشن ۱۲۰ اهم بین خطوط مثبت و منفی در ابتدا و انتهای فیزیکی باس الزامی است.

علاوه بر این، در شبکه‌های RS485 زمانی که هیچ فرستنده‌ای فعال نیست، خط در وضعیت شناور قرار می‌گیرد که می‌تواند منجر به دریافت نویز به‌عنوان داده توسط گیرنده‌ها شود. برای جلوگیری از این حالت، فعال‌سازی مقاومت‌های پول‌آپ و پول‌دان (Bias Resistors) در تنظیمات سخت‌افزاری TIA Portal توصیه می‌شود تا پایداری وضعیت Idle روی باس حفظ شود.



پیکربندی نرم‌افزاری در TIA Portal

• تنظیمات سخت‌افزاری (Hardware Configuration)

برای راه‌اندازی ماژول در TIA Portal مراحل زیر با دقت انجام می‌شود:

• ماژول CM 1241 RS422/485 با کد فنی دقیق 6ES7241-1CH32-0XB0 را به سمت چپ CPU در نمای Device Configuration درگ کنید.
• وارد Properties ماژول شده و در بخش Port configuration، نوع بستر فیزیکی (RS422 یا RS485) را متناسب با کابل‌کشی خود انتخاب کنید.
• مقادیر Baud rate (مثلاً 9600 یا 19200)، Parity (زوج، فرد یا بدون توازن)، Data bits (معمولاً ۸ بیت) و Stop bits (معمولاً ۱ بیت) را دقیقاً منطبق بر تنظیمات تجهیزات متصل تعیین کنید.
• در صورت کار در حالت Freeport، تنظیمات انتهای پیام (مانند تشخیص کاراکتر انتهای فریم نظیر 0x0D یا فعال‌سازی تایمر انتهای پیام) را در بخش Message reception انجام دهید.



• ساختار بلوک‌های نرم‌افزاری و کنترل خطا

در محیط برنامه‌نویسی TIA Portal، از کتابخانه Communication و زیرمجموعه Processor برای فراخوانی بلوک‌های مدیریت پورت استفاده می‌شود:

• بلوک PORT_CFG برای بازتعریف تنظیمات پورت در حین اجرای برنامه (در صورت نیاز).
• بلوک SEND_P2P جهت ارسال بافرهای داده تعریف‌شده در یک دیتا بلوک (DB).
• بلوک RCV_P2P جهت دریافت داده‌ها از بافر سخت‌افزاری ماژول و انتقال آن به حافظه PLC.

کنترل خروجی‌های وضعیت این بلوک‌ها نظیر DONE ،BUSY ،ERROR و کد‌های ۱۶ بیتی نشان‌داده‌شده در خروجی STATUS به مهندس طراح کمک می‌کند تا اشکالاتی از قبیل پر شدن بافر، سرریز شدن زمان انتظار یا عدم دریافت پاسخ از تجهیز مقابل را به‌سرعت عیب‌یابی کند.



سوالات متداول درباره CM 1241, RS422/485

• کد فنی ماژول CM 1241 RS422/485 زیمنس چیست؟

کد فنی دقیق این محصول جهت سفارش‌گذاری 6ES7241-1CH32-0XB0 است.

• تفاوت اصلی این ماژول با برد ارتباطی CB 1241 چیست؟

ماژول CM 1241 به‌صورت یک کارت توسعه ۳۰ میلی‌متری در سمت چپ CPU نصب می‌شود و از اتصالات فیزیکی D-sub 9 پین و هر دو استاندارد RS422 و RS485 پشتیبانی می‌کند؛ درحالی‌که برد CB 1241 مستقیماً روی بدنه CPU سوار شده و ترمینال‌های پیچی ساده فقط برای بستر RS485 ارائه می‌دهد.

• چگونه می‌توان نویز را در فواصل طولانی با این ماژول کاهش داد؟

استفاده از کابل شیلددار زوج‌تابیده (STP)، اتصال صحیح شیلد کابل به زمین حفاظتی (PE) در یک نقطه، قرار دادن مقاومت‌های ترمینیشن ۱۲۰ اهم در دو سر باس و فعال‌سازی مقاومت‌های بایاس خط در TIA Portal از کلیدی‌ترین اقدامات نویزگیری هستند.

• آیا این ماژول از پروتکل Modbus RTU پشتیبانی می‌کند؟

بله، این ماژول به‌طور کامل از بلوک‌های استاندارد Modbus_Master و Modbus_Slave در TIA Portal پشتیبانی کرده و در بستر فیزیکی RS485 یا RS422 تبادل داده‌های شبکه Modbus را مدیریت می‌کند.

• حداکثر چه تعداد تجهیز را می‌توان روی یک باس با این ماژول متصل کرد؟

به‌طور استاندارد بدون استفاده از Repeater، تا ۳۲ تجهیز (گره) می‌توانند روی یک باس RS485 متصل شوند. با استفاده از تکرارکننده‌های سریال، این تعداد قابل افزایش است.



• جمع‌بندی مهندسی و تحلیل انتخاب محصول

ماژول ارتباطی زیمنس CM 1241, RS422/485 با کد فنی 6ES7241-1CH32-0XB0 یک انتخاب صنعتی، تنومند و بسیار پایدار برای سیستم‌های اتوماسیون بر پایه S7-1200 است. قابلیت انعطاف‌پذیری فوق‌العاده در انتخاب بستر فیزیکی بین چهارسیمه (RS422) و دوسیمه (RS485) در کنار کانکتور صنعتی D-sub، اتصالی پایدار و ایمن در برابر ارتعاشات و نویزهای محیط کارگاهی را تضمین می‌کند.

اگر پروژه شما شامل فواصل کابل‌کشی طولانی تا چندصد متر، ارتباط با درایوهای متعدد از طریق Modbus RTU، یا طراحی فریم‌های سفارشی اسکن و مانیتورینگ با ویژگی Freeport است، هزینه کردن برای این ماژول توسعه چپ‌نشین انتخابی کاملاً منطقی و مهندسی است که پایداری شبکه‌های محلی کارخانه شما را برای سال‌ها کار مداوم تضمین خواهد کرد.
