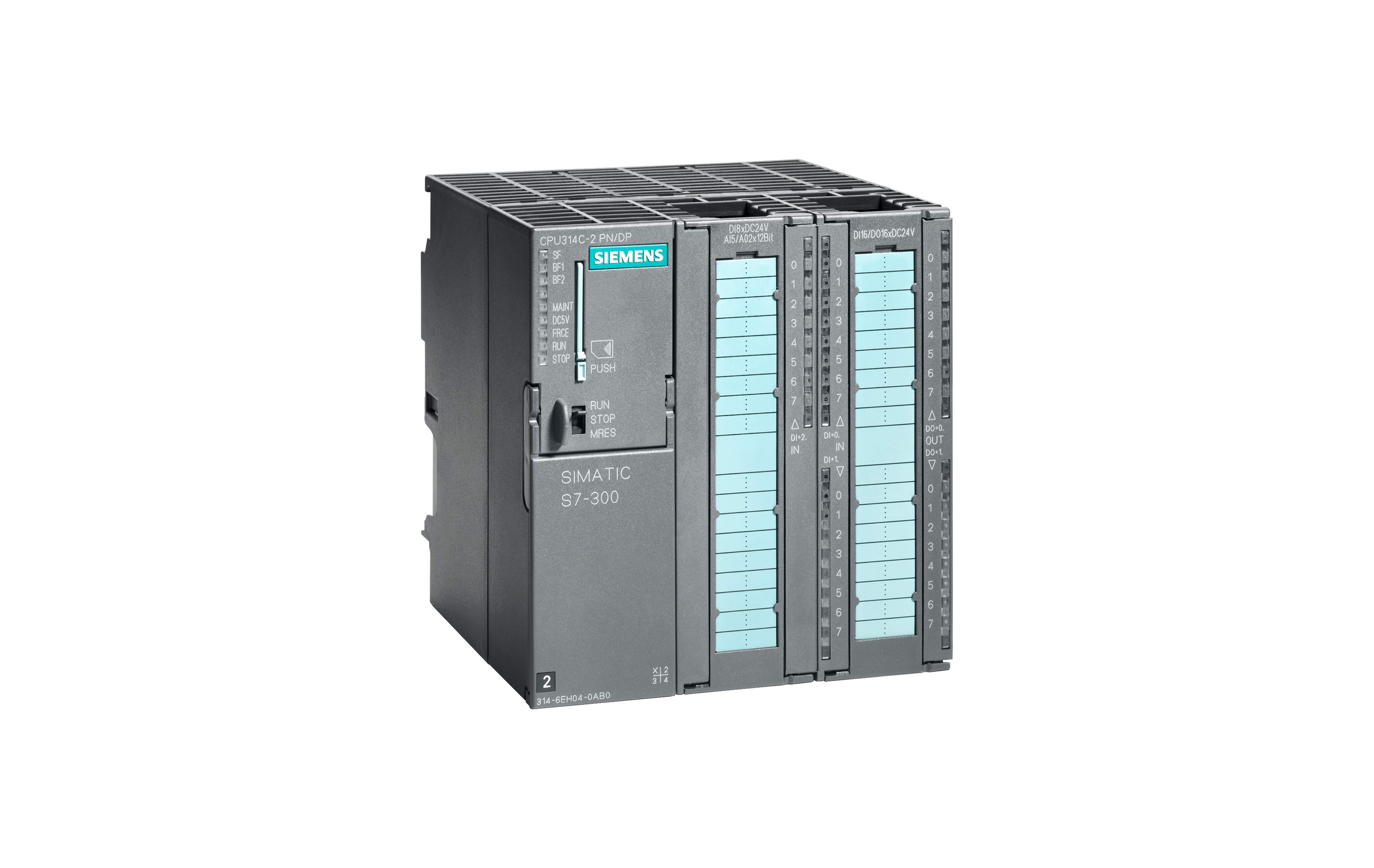

بررسی کلی سی پی یو کامپکت سری ۳۰۰ زیمنس مدل CPU 314C-2PN/DP با کد فنی 6ES7314-6EH04-0AB0

ورک مموری ۱۹۲ کیلوبایتی

۲۴ عدد ورودی دیجیتال

۱۶ عدد خروجی دیجیتال

۴ عدد ورودی آنالوگ

۲ عدد خروجی آنالوگ

۱ عدد pt100

۴ عدد شمارنده  (high-speed) ۶۰ کیلو هرتزی

پورت MPI/DP با سرعت ۱۲ مگابایت بر ثانیه

پورت پروفی‌نت



سی پی یو زیمنس S7‑300 مدل CPU 314C‑2 PN/DP

کد فنی: 6ES7314‑6EH04‑0AB0

CPU 314C‑2 PN/DP زیمنس با شماره فنی 6ES7314‑6EH04‑0AB0 یکی از قدرتمندترین و کامل‌ترین CPUهای کامپکت در سری SIMATIC S7‑300 است. این CPU مجموعه‌ای از I/O داخلی دیجیتال و آنالوگ، ورودی PT100، چهار شمارنده سرعت‌بالا و دو رابط ارتباطی صنعتی (Profinet + Profibus/MPI) را در یک ماژول یکپارچه ارائه می‌دهد.

اگر به دنبال CPU‌ای هستید که هم قدرت پردازش بالا داشته باشد، هم I/Oهای کامل داخلی، هم ارتباطات صنعتی پیشرفته، مدل 314C‑2 PN/DP یکی از بهترین گزینه‌های سری S7‑300 است.



معرفی CPU 314C‑2 PN/DP زیمنس

این CPU از سری Compact CPU است؛ یعنی بسیاری از ورودی/خروجی‌هایی که معمولاً باید به‌صورت ماژول جداگانه خریداری شوند، به‌صورت داخلی روی خود CPU قرار دارند.

این مدل به‌طور ویژه برای پروژه‌هایی مناسب است که نیاز دارند:

• ارتباطات صنعتی مدرن مثل Profinet داشته باشند

• با تجهیزات مبتنی بر Profibus DP یا MPI نیز سازگار باشند

• I/O داخلی کامل (دیجیتال، آنالوگ و PT100) داشته باشند

• پالس‌ها و سیگنال‌های سریع را با High‑Speed Counter پردازش کنند

• برنامه حجیم یا پردازش سنگین اجرا کنند (ورک مموری ۱۹۲KB)



ویژگی‌های کلیدی CPU 314C‑2 PN/DP

ورک مموری ۱۹۲ کیلوبایتی

این مقدار حافظه برای اجرای پروژه‌های بزرگ با پردازش پیچیده، الگوریتم‌های PID دقیق و ارتباطات همزمان شبکه‌ای ایده‌آل است.

مزایا:

• پاسخ‌دهی سریع در ماشین‌آلات صنعتی

• مناسب برنامه‌های چندبخشی

• مدیریت حجم بالای داده



ورودی و خروجی دیجیتال داخلی

این CPU دارای:

• ۲۴ ورودی دیجیتال (DI)

• ۱۶ خروجی دیجیتال (DQ)

این تعداد I/O به‌طور کامل نیاز خطوط تولید متوسط تا بزرگ و ماشین‌آلات پیچیده را پوشش می‌دهد.

کاربردها:

• سنسورهای دیجیتال

• کلیدها و لیمیت‌سوئیچ‌ها

• شیرهای برقی و رله‌ها

• کنترل ایمنی پایه



ورودی و خروجی آنالوگ حرفه‌ای

این CPU شامل:

• ۴ ورودی آنالوگ (AI)

• ۲ خروجی آنالوگ (AQ)

قابل استفاده برای:

• سنسورهای فشار، دما، جریان، سطح

• ولوهای کنترلی

• درایوهای نیازمند فرمان آنالوگ

• پردازش ابزار دقیق



ورودی PT100 داخلی

این ورودی اندازه‌گیری دما را بدون ماژول اضافی امکان‌پذیر می‌کند.

مزایا:

• دقت بالا

• بدون نیاز به کارت PT100 مجزا

• مناسب سیستم‌های کنترل دمای صنعتی



چهار شمارنده پرسرعت ۶۰kHz

این CPU دارای ۴ High‑Speed Counter است که توانایی پردازش سیگنال‌های بسیار سریع را فراهم می‌کند.

کاربردها:

• انکودرهای سرعت بالا

• موقعیت‌سنجی دقیق

• ماشین‌آلات برش، چاپ و بسته‌بندی

• شمارش سریع قطعات



پورت Profibus DP + MPI

این رابط ارتباطی امکان اتصال CPU به:

• HMIها

• درایوهای Profibus

• شبکه‌های صنعتی کلاسیک

• PLCهای دیگر

را فراهم می‌کند.

سرعت: ۱۲ مگابیت بر ثانیه



پورت Profinet (Ethernet صنعتی)

وجود پورت Profinet مهم‌ترین تفاوت این مدل با نسخه 314C‑2 DP است.

مزایا:

• ارتباط سریع با HMIهای مدرن و درایوهای Profinet

• امکان برنامه‌نویسی از طریق شبکه

• تبادل داده Real‑Time

• اتصال به PLCهای دیگر (S7‑300، S7‑1200، S7‑1500)

• مناسب پروژه‌های شبکه‌ای پیشرفته



مزایای CPU 314C‑2 PN/DP

• ترکیب Profinet + Profibus/MPI در یک CPU

• یکی از کامل‌ترین I/O داخلی سری S7‑300

• مناسب پروژه‌های ترکیبی (آنالوگ + دیجیتال + سرعت‌بالا)

• صرفه‌جویی در هزینه با وجود PT100 و HSC داخلی

• توان پردازشی بالا با حافظه ۱۹۲KB

• ایده‌آل برای ساختارهای شبکه‌ای مدرن



کاربردهای CPU 314C‑2 PN/DP

ماشین‌آلات پیشرفته صنعتی

با نیاز به I/O داخلی زیاد و سرعت بالا.

سیستم‌های ابزار دقیق

به دلیل ورودی/خروجی آنالوگ و PT100 داخلی.

پروژه‌های شبکه‌ای

که باید هم Profinet داشته باشند هم Profibus.

خطوط تولید سرعت‌بالا

با استفاده از HSCهای ۶۰kHz.

اتوماسیون ماشین‌آلات چندمحوره

به دلیل قابلیت پردازش پالس‌های سریع.



سازگاری با تجهیزات S7‑300

این CPU سازگار با:

• تمامی کارت‌های دیجیتال و آنالوگ

• ماژول‌های Profibus و Profinet

• ماژول‌های توسعه و ارتباطی

• HMIهای زیمنس (KTP، TP، Comfort، Basic)

• درایوهای Profibus و Profinet

است.



برنامه‌نویسی CPU 314C‑2 PN/DP

نرم‌افزار:

• STEP 7 – SIMATIC Manager

زبان‌ها:

• Ladder Diagram (LAD)

• Function Block Diagram (FBD)

• Statement List (STL)

پیکربندی Profinet، Profibus، آنالوگ‌ها، PT100 و HSC در HW Config انجام می‌شود.



سوالات متداول

آیا این CPU پورت Profinet دارد؟

بله، یکی از پورت‌های اصلی آن Profinet است.

آیا پورت Profibus هم دارد؟

بله، دارای MPI/DP با سرعت ۱۲ مگابیت بر ثانیه است.

تعداد ورودی/خروجی دیجیتال چقدر است؟

۲۴ DI + ۱۶ DQ

تعداد ورودی/خروجی آنالوگ؟

۴ AI + ۲ AQ

آیا ورودی PT100 دارد؟

بله، یک ورودی PT100 داخلی دارد.

چند شمارنده پرسرعت دارد؟

۴ HSC با فرکانس ۶۰kHz

حافظه CPU چقدر است؟

۱۹۲KB ورک مموری



جمع‌بندی

CPU 314C‑2 PN/DP زیمنس مدل 6ES7314‑6EH04‑0AB0 یک CPU کامپکت پیشرفته با کامل‌ترین امکانات داخلی در سری S7‑300 است.

این CPU با داشتن:

• I/O دیجیتال و آنالوگ کامل

• ورودی PT100

• چهار شمارنده پرسرعت

• حافظه ۱۹۲KB

• پورت Profibus/MPI

• پورت Profinet

در پروژه‌هایی که نیاز به ارتباطات صنعتی مدرن، پردازش دقیق، سرعت بالا و I/O داخلی زیاد دارند، انتخابی ایده‌آل محسوب می‌شود.
