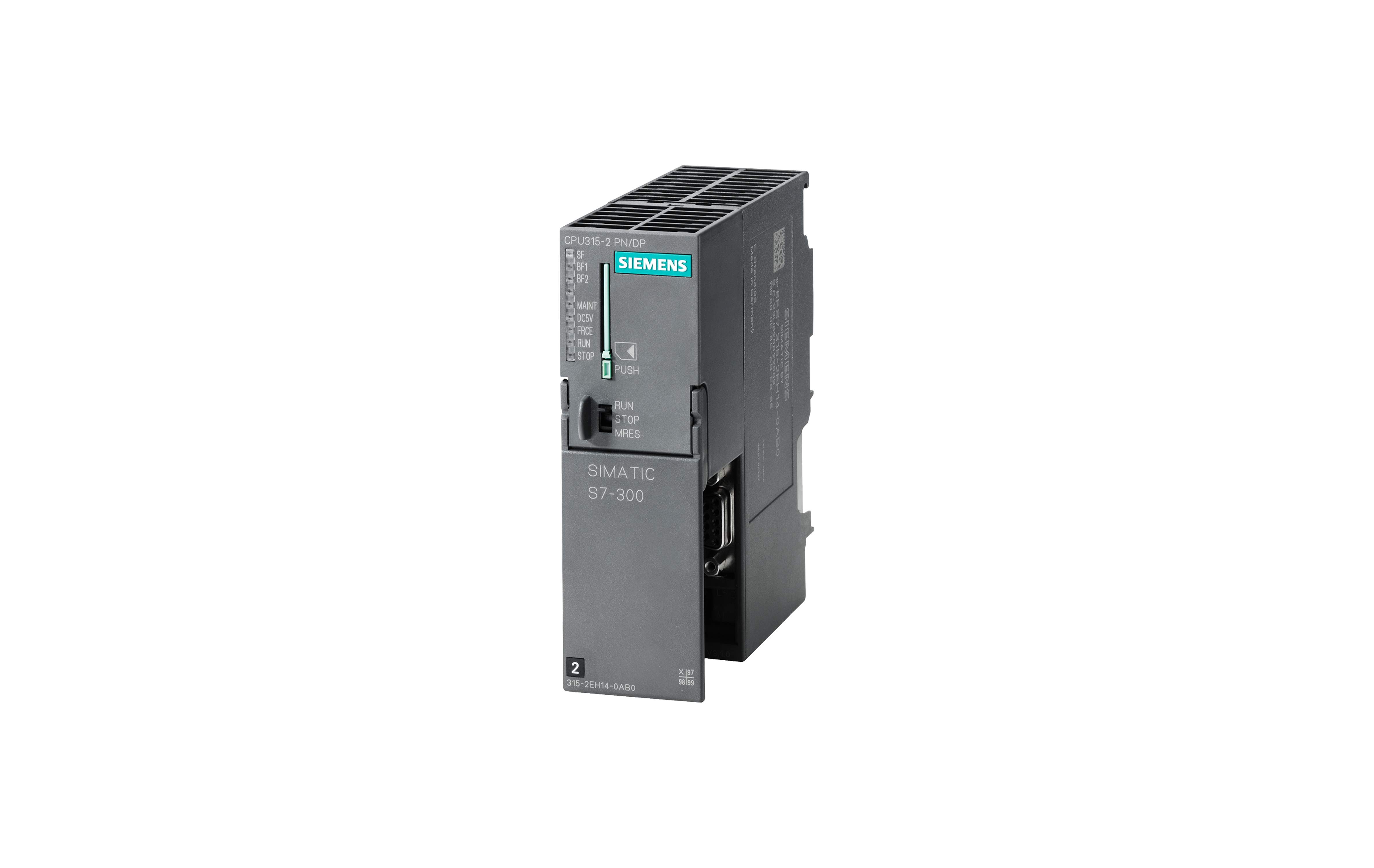

بررسی کلی سی پی یو استاندارد سری ۳۰۰ زیمنس مدل CPU 315-2 PN/DP با کد فنی 6ES7315-2EH14-0AB0

ورک مموری ۳۸۴ کیلوبایتی

پورت MPI / پروفی‌باس  ۱۲ مگابیتی

پورت اترنت PROFINET



سی‌پی‌یو استاندارد زیمنس S7‑300 مدل CPU 315‑2 PN/DP

کد فنی: 6ES7315‑2EH14‑0AB0

اگر به‌دنبال یک پردازنده قدرتمند، پایدار و کاملاً شبکه‌محور در خانواده SIMATIC S7‑300 هستید، مدل CPU 315‑2 PN/DP یکی از بهترین انتخاب‌هاست. این CPU با ۳۸۴ کیلوبایت Work Memory، پورت MPI/PROFIBUS با سرعت ۱۲ مگابیت بر ثانیه و همچنین پورت اترنت صنعتی PROFINET، برای پروژه‌های متوسط رو به پیشرفته که نیاز به ارتباطات گسترده و سریع دارند طراحی شده است.

مدل 315‑2 PN/DP در واقع نسخه ارتقاءیافته 315‑2DP محسوب می‌شود که علاوه بر Profibus، از PROFINET صنعتی مبتنی بر اترنت نیز پشتیبانی می‌کند. همین ویژگی باعث شده این CPU در پروژه‌های مدرن که نیاز به مانیتورینگ سریع، اتصال به شبکه کارخانه، ارتباط با HMIهای جدید و تبادل داده با سیستم‌های IT دارند، بسیار محبوب باشد.



معرفی CPU 315‑2 PN/DP – مدل 6ES7315‑2EH14‑0AB0

این پردازنده یک Standard CPU قدرتمند در سری S7‑300 است که به‌طور خاص برای محیط‌های صنعتی با ساختار شبکه ترکیبی (اترنت + فیلدباس) طراحی شده است.

وجود هم‌زمان:

• MPI / PROFIBUS (۱۲Mbps)

• PROFINET (Industrial Ethernet)

باعث می‌شود این CPU بتواند در چندین لایه شبکه به‌صورت هم‌زمان فعالیت کند. در بسیاری از کارخانه‌ها، PROFIBUS برای ارتباط با تجهیزات فیلد استفاده می‌شود و PROFINET برای ارتباط سطح بالاتر با سیستم‌های مانیتورینگ، اسکادا و سرورها.

حافظه کاری ۳۸۴KB نیز فضای کافی برای اجرای برنامه‌های پیچیده، الگوریتم‌های کنترلی پیشرفته و دیتابلاک‌های بزرگ را فراهم می‌کند.



مشخصات فنی CPU 315‑2 PN/DP

کد فنی: 6ES7315‑2EH14‑0AB0

• سری: SIMATIC S7‑300

• نوع: Standard CPU

• Work Memory: حدود ۳۸۴ کیلوبایت

• حافظه بارگذاری: MMC

• پورت‌های ارتباطی:

• MPI / PROFIBUS با سرعت ۱۲ مگابیت بر ثانیه

PROFINET (Industrial Ethernet)

• پشتیبانی شبکه:

• DP Communication

• ارتباط اترنت صنعتی

• قابلیت توسعه: کامل با ماژول‌های سری 300

• نرم‌افزار برنامه‌نویسی: STEP 7



ویژگی‌های کلیدی CPU 315‑2 PN/DP

۱. حافظه کاری ۳۸۴ کیلوبایتی – مناسب پروژه‌های سنگین‌تر

این میزان حافظه نسبت به مدل 315‑2DP افزایش یافته و فضای بیشتری برای:

• برنامه‌های حجیم

• ساختارهای داده پیچیده

• الگوریتم‌های کنترلی چندلایه

• پروژه‌های دارای چندین شبکه ارتباطی

فراهم می‌کند.

۲. پشتیبانی هم‌زمان از PROFIBUS و PROFINET

این CPU می‌تواند هم‌زمان:

• به شبکه فیلدباس Profibus متصل شود

• به شبکه اترنت صنعتی کارخانه وصل شود

این یعنی شما می‌توانید تجهیزات قدیمی (Profibus) و تجهیزات جدید (Profinet) را در یک پروژه ترکیب کنید.

۳. پورت MPI/PROFIBUS با سرعت ۱۲Mbps

سرعت ۱۲ مگابیت بر ثانیه در شبکه Profibus، ارتباطی سریع و پایدار بین:

• درایوها

• ET200

• PLCهای دیگر

• HMIهای صنعتی

فراهم می‌کند.

۴. پورت PROFINET برای ارتباطات مدرن

پورت اترنت صنعتی امکان اتصال به:

• سیستم‌های SCADA

• سرورهای دیتا

• مانیتورینگ از راه دور

• پنل‌های HMI نسل جدید

• شبکه داخلی کارخانه

را ایجاد می‌کند.

۵. مناسب برای ساختارهای چندلایه اتوماسیون

در بسیاری از پروژه‌های صنعتی، ساختار شبکه به شکل زیر است:

• لایه فیلد → PROFIBUS

• لایه کنترل → PLC

• لایه مانیتورینگ → PROFINET / Ethernet

CPU 315‑2 PN/DP دقیقاً برای چنین معماری‌هایی طراحی شده است.



کاربردهای CPU 315‑2 PN/DP در صنعت

این مدل معمولاً در پروژه‌هایی استفاده می‌شود که نیاز به ارتباطات گسترده و پایدار دارند:

• خطوط تولید پیشرفته

• صنایع غذایی و بسته‌بندی بزرگ

• کارخانه‌های خودروسازی

• سیستم‌های انتقال مواد گسترده

• پروژه‌های اسکادا کارخانه‌ای

• سیستم‌های مدیریت انرژی هوشمند

• ارتباط PLC با سیستم‌های IT

اگر پروژه شما شامل ترکیب تجهیزات قدیمی Profibus و تجهیزات جدید Profinet است، این CPU یکی از بهترین گزینه‌هاست.



مزایای استفاده از CPU 315‑2 PN/DP

• حافظه بالا (۳۸۴KB)

• ترکیب PROFIBUS و PROFINET در یک CPU

• سرعت ۱۲Mbps در شبکه DP

• مناسب برای پروژه‌های توسعه‌پذیر

• عملکرد پایدار صنعتی

• امکان ارتباط مستقیم با شبکه اترنت کارخانه

• انعطاف بالا در طراحی توپولوژی شبکه

• مقرون‌به‌صرفه نسبت به CPUهای 317 و 319

این ویژگی‌ها باعث شده این مدل در بسیاری از پروژه‌های مدرن جایگزین مدل‌های قدیمی‌تر شود.



مقایسه با سایر CPUهای سری 300

نسبت به CPU 315‑2DP:

• حافظه بیشتر

• اضافه شدن PROFINET

• مناسب پروژه‌های مدرن‌تر

نسبت به CPU 314:

• حافظه بیشتر (تقریباً سه برابر)

• شبکه حرفه‌ای‌تر

• توان پردازشی بالاتر

نسبت به CPU 317:

• اقتصادی‌تر

• برای اکثر پروژه‌های صنعتی متوسط کاملاً کافی



سوالات متداول

۱. آیا این CPU از PROFINET پشتیبانی می‌کند؟

بله، دارای پورت اترنت صنعتی PROFINET است.

۲. سرعت پورت PROFIBUS چقدر است؟

تا ۱۲ مگابیت بر ثانیه.

۳. حجم Work Memory چقدر است؟

۳۸۴ کیلوبایت.

۴. آیا برای پروژه‌های مدرن کارخانه‌ای مناسب است؟

بله، به‌خصوص در پروژه‌هایی که نیاز به ارتباط اترنت صنعتی دارند.

۵. آیا می‌توان هم‌زمان از PROFIBUS و PROFINET استفاده کرد؟

بله، این یکی از مهم‌ترین مزیت‌های این مدل است.



جمع‌بندی

سی‌پی‌یو استاندارد CPU 315‑2 PN/DP با کد فنی 6ES7315‑2EH14‑0AB0 یک پردازنده حرفه‌ای، شبکه‌محور و قدرتمند در سری S7‑300 زیمنس است. با داشتن ۳۸۴KB Work Memory، پورت MPI/PROFIBUS با سرعت ۱۲Mbps و پورت PROFINET صنعتی، این CPU انتخابی عالی برای پروژه‌های متوسط رو به پیشرفته و شبکه‌های ترکیبی صنعتی محسوب می‌شود.

اگر به دنبال PLCای هستید که:

• هم Profibus داشته باشد

• هم Profinet

• هم حافظه کافی برای برنامه‌های پیچیده

• و هم قیمت منطقی نسبت به مدل‌های سطح بالا

مدل CPU 315‑2 PN/DP یکی از بهترین انتخاب‌های شما خواهد بود.
