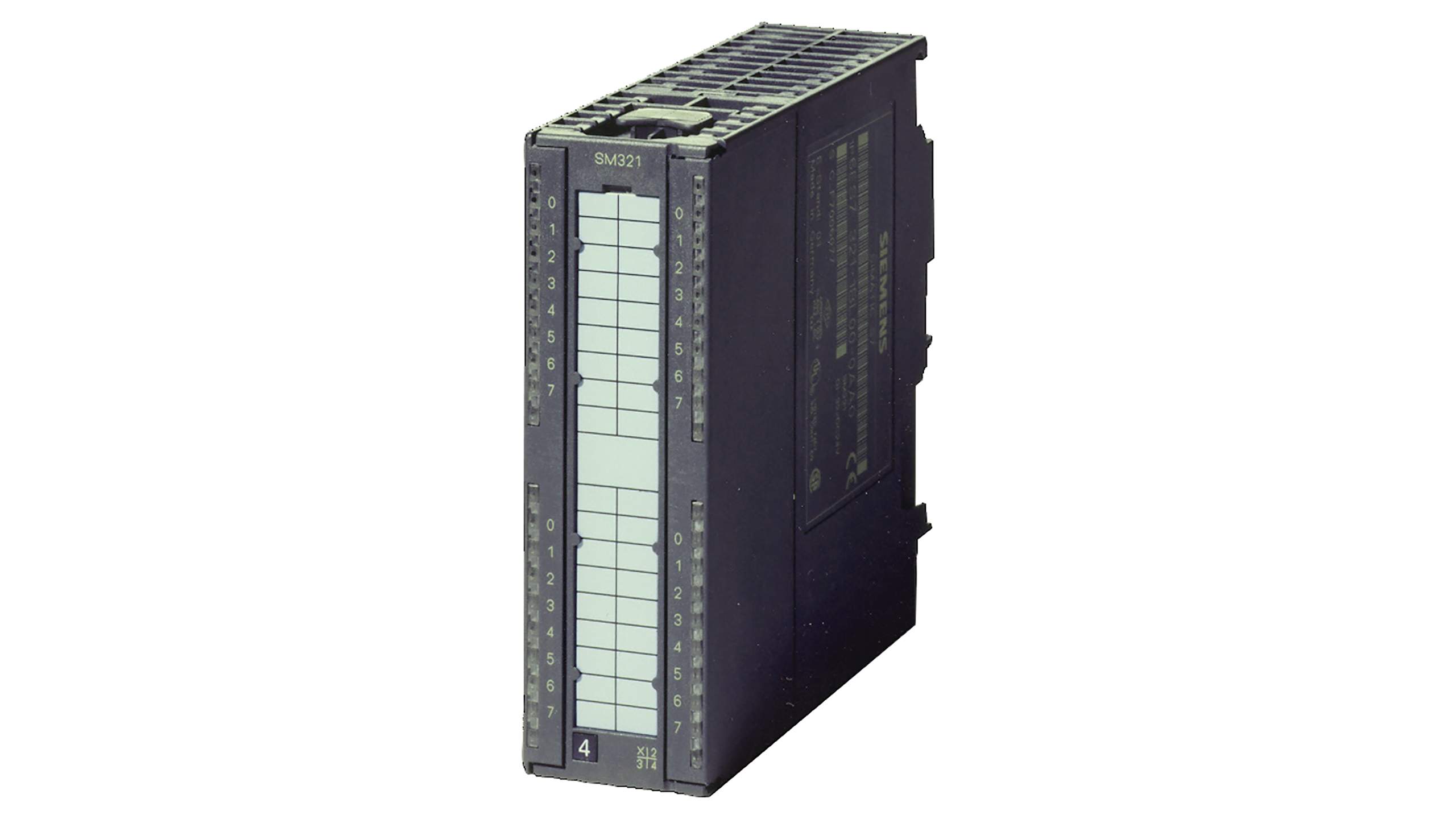

بررسی کلی سیگنال ماژول ورودی دیجیتال زیمنس SM 321,DI 32x24 V DC با کد فنی 6ES7321-1BL00-0AA0

سیگنال ماژول دیجیتال سری ۳۰۰

۳۲ عدد ورودی ۲۴ ولتی DC



ماژول ورودی دیجیتال زیمنس SM 321, DI 32x24V DC

کد فنی: 6ES7321-1BL00-0AA0

ماژول ورودی دیجیتال Siemens SM 321 مدل DI 32x24V DC با شماره فنی 6ES7321-1BL00-0AA0 یکی از ماژول‌های پرکاربرد و با تراکم بالای ورودی در خانواده SIMATIC S7‑300 محسوب می‌شود. این ماژول برای دریافت سیگنال‌های دیجیتال ۲۴ ولت DC از تجهیزات فیلد مانند سنسورها، کلیدها و سوئیچ‌های صنعتی طراحی شده و با داشتن ۳۲ کانال ورودی دیجیتال، امکان مانیتورینگ تعداد زیادی سیگنال را در یک ماژول فراهم می‌کند.

در بسیاری از پروژه‌های اتوماسیون صنعتی که تعداد سنسورها زیاد است، استفاده از ماژول‌هایی با تعداد ورودی بالا اهمیت زیادی دارد. مدل 1BL00 دقیقاً برای همین شرایط طراحی شده است؛ به‌طوری‌که با اشغال فضای کمتر در رک PLC، تعداد زیادی ورودی را در اختیار سیستم کنترل قرار می‌دهد.



معرفی ماژول SM 321 مدل 6ES7321-1BL00-0AA0

در سیستم‌های اتوماسیون مبتنی بر PLC، دریافت وضعیت تجهیزات میدانی یکی از مهم‌ترین وظایف سیستم کنترل است. ماژول SM 321 DI 32x24V DC این وظیفه را بر عهده دارد و می‌تواند وضعیت سیگنال‌های دیجیتال را از تجهیزات مختلف دریافت کرده و به CPU منتقل کند.

این ماژول بخشی از سری Signal Module در خانواده S7‑300 است و به‌طور مستقیم روی رک PLC نصب می‌شود. پس از نصب و پیکربندی در نرم‌افزار STEP 7 یا TIA Portal، ورودی‌های آن در برنامه PLC قابل استفاده خواهند بود.

مدل 1BL00 با داشتن ۳۲ ورودی دیجیتال گزینه‌ای بسیار مناسب برای پروژه‌هایی است که در آن‌ها تعداد زیادی سنسور وجود دارد و نیاز به مدیریت بهینه فضای تابلو برق وجود دارد.



مشخصات فنی ماژول 6ES7321-1BL00-0AA0

این ماژول دارای ویژگی‌های فنی زیر است:

• سری محصول: SIMATIC S7‑300

• نوع ماژول: Digital Input

• تعداد کانال‌های ورودی: ۳۲ کانال

• ولتاژ ورودی: 24V DC

• نوع سیگنال: دیجیتال (0 و 1 منطقی)

• اتصال از طریق کانکتور جلویی

• طراحی صنعتی مقاوم در برابر نویز

• ایزولاسیون مناسب بین گروه‌های ورودی

• نصب آسان روی رک استاندارد S7‑300

وجود ۳۲ ورودی در یک ماژول باعث می‌شود بتوان تعداد زیادی سنسور را بدون نیاز به ماژول‌های اضافی به PLC متصل کرد.



نحوه عملکرد ماژول ورودی دیجیتال SM 321

عملکرد این ماژول بر اساس دریافت سیگنال‌های دیجیتال ۲۴ ولت DC از تجهیزات فیلد است. هر کانال ورودی می‌تواند وضعیت یک تجهیز را تشخیص دهد.

برای مثال:

• فعال شدن یک سنسور القایی

• فشرده شدن یک کلید فشاری

• تغییر وضعیت یک لیمیت سوئیچ

• ارسال سیگنال از یک رله

در صورت دریافت ولتاژ ۲۴ ولت در ورودی، ماژول مقدار منطقی ۱ را به CPU ارسال می‌کند و در صورت عدم وجود ولتاژ، مقدار ۰ ثبت می‌شود. CPU با استفاده از این اطلاعات منطق برنامه را اجرا می‌کند و کنترل فرآیند صنعتی را انجام می‌دهد.



ویژگی‌های کلیدی ماژول SM 321 DI 32x24V DC

تراکم بالای ورودی

یکی از مهم‌ترین ویژگی‌های این ماژول وجود ۳۲ ورودی دیجیتال در یک کارت است. این موضوع باعث می‌شود بتوان تعداد زیادی سیگنال را با یک ماژول مدیریت کرد و فضای کمتری در رک PLC اشغال شود.

کاهش هزینه سخت‌افزار

به دلیل تعداد ورودی بالا، استفاده از این ماژول می‌تواند تعداد کارت‌های مورد نیاز در سیستم را کاهش دهد. این موضوع باعث کاهش هزینه تجهیزات، سیم‌کشی و فضای تابلو می‌شود.

سازگاری کامل با PLCهای S7‑300

این ماژول با انواع CPUهای سری S7‑300 از جمله:

• CPU 312

• CPU 314

• CPU 315

• CPU 317

• CPU 319

کاملاً سازگار است و بدون مشکل در پروژه‌های مختلف قابل استفاده می‌باشد.



مقاومت در محیط‌های صنعتی

زیمنس این ماژول را برای کار در محیط‌های صنعتی طراحی کرده است. بنابراین در برابر موارد زیر مقاومت بالایی دارد:

• نویز الکترومغناطیسی

• تغییرات دما

• ارتعاشات صنعتی

• تداخل تجهیزات قدرت



کاربردهای صنعتی ماژول 6ES7321-1BL00-0AA0

این ماژول در طیف گسترده‌ای از صنایع و پروژه‌های اتوماسیون مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید کارخانه‌ها

• سیستم‌های مونتاژ صنعتی

• دستگاه‌های بسته‌بندی

• صنایع غذایی و دارویی

• ماشین‌آلات صنعتی

• سیستم‌های انتقال مواد

• خطوط نوار نقاله

• تجهیزات رباتیک

• سیستم‌های مانیتورینگ سنسورها

در پروژه‌هایی که تعداد سنسورها زیاد است، این ماژول یکی از بهترین انتخاب‌ها محسوب می‌شود.



مزایای استفاده از ماژول SM 321 مدل 1BL00

این ماژول دارای مزایای متعددی است که باعث محبوبیت آن در پروژه‌های صنعتی شده است:

• تعداد ورودی بالا (۳۲ کانال)

• صرفه‌جویی در فضای رک PLC

• کاهش تعداد ماژول‌های مورد نیاز

• نصب و سیم‌بندی ساده

• کیفیت ساخت صنعتی زیمنس

• عملکرد پایدار و قابل اعتماد

• سازگاری کامل با سیستم S7‑300

• مناسب برای پروژه‌های بزرگ با تعداد ورودی زیاد

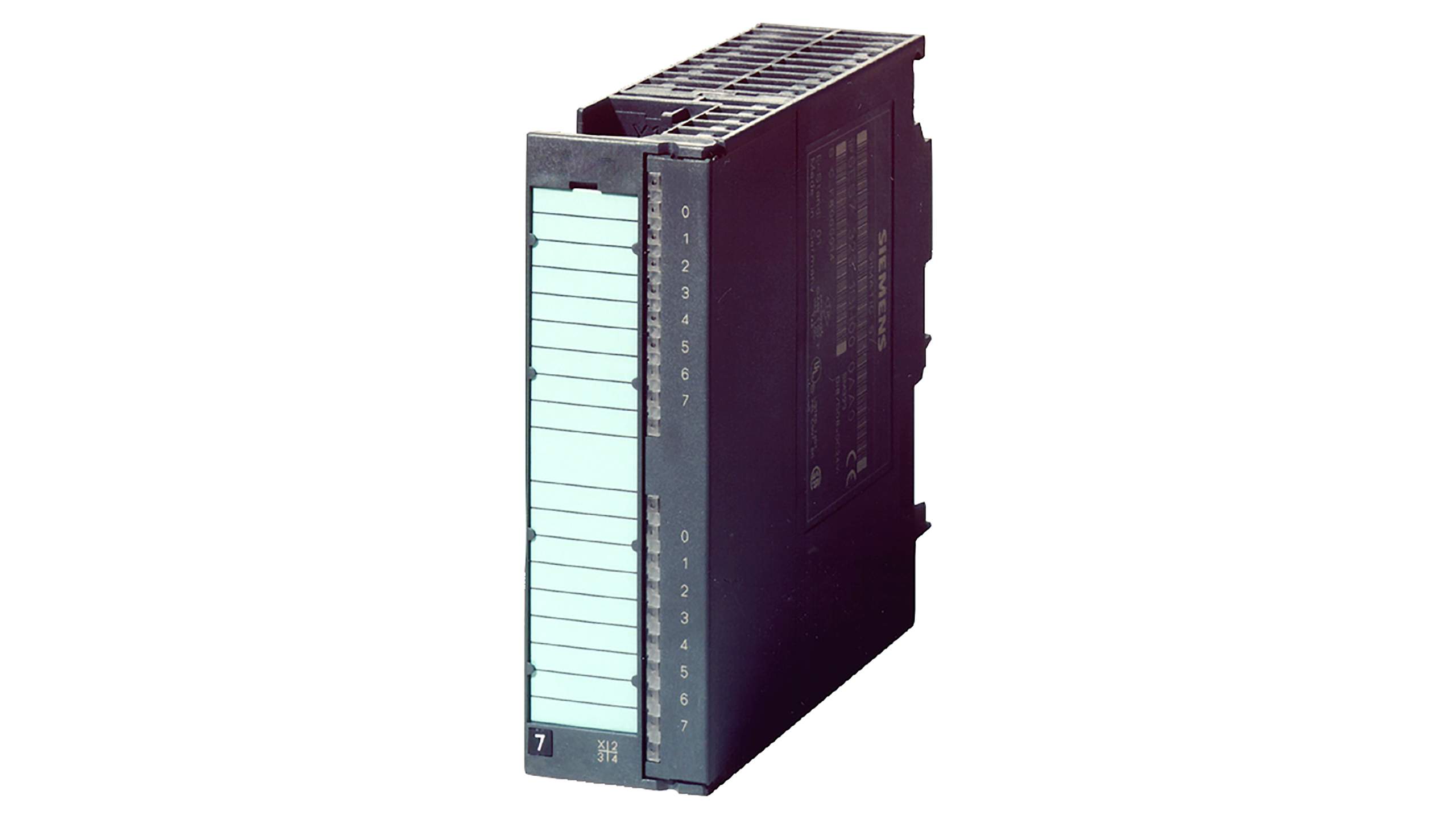

تفاوت این ماژول با مدل‌های ۱۶ ورودی

در خانواده SM 321 مدل‌های مختلفی با ۸، ۱۶ و ۳۲ ورودی وجود دارد. مدل 6ES7321-1BL00-0AA0 نسبت به مدل‌های ۱۶ ورودی ظرفیت بیشتری دارد و به همین دلیل در پروژه‌های بزرگ‌تر استفاده می‌شود.

در حالی که مدل‌های ۱۶ ورودی برای پروژه‌های کوچک یا متوسط مناسب هستند، این مدل برای سیستم‌هایی طراحی شده که نیاز به اتصال تعداد زیادی سنسور دارند.



سوالات متداول

۱. این ماژول چند ورودی دیجیتال دارد؟

دارای ۳۲ ورودی دیجیتال ۲۴ ولت DC است.

۲. آیا این ماژول با تمام CPUهای سری S7‑300 سازگار است؟

بله، با تمام CPUهای استاندارد این سری سازگار است.

۳. آیا این ماژول خروجی دیجیتال هم دارد؟

خیر، این ماژول فقط ورودی دیجیتال ارائه می‌دهد.

۴. ولتاژ ورودی این ماژول چقدر است؟

ورودی‌ها برای سیگنال 24V DC طراحی شده‌اند.

۵. در چه پروژه‌هایی بیشتر استفاده می‌شود؟

در پروژه‌هایی که تعداد سنسورها زیاد است، مانند خطوط تولید بزرگ و سیستم‌های مانیتورینگ صنعتی.



جمع‌بندی

ماژول ورودی دیجیتال Siemens SM 321 DI 32x24V DC با کد فنی 6ES7321-1BL00-0AA0 یک کارت ۳۲ کاناله برای سیستم‌های PLC سری S7‑300 است که امکان دریافت تعداد زیادی سیگنال دیجیتال ۲۴ ولت را فراهم می‌کند. این ماژول با طراحی صنعتی، قابلیت اطمینان بالا و سازگاری کامل با اکوسیستم زیمنس، گزینه‌ای ایده‌آل برای پروژه‌های اتوماسیون صنعتی با تعداد ورودی بالا محسوب می‌شود.
