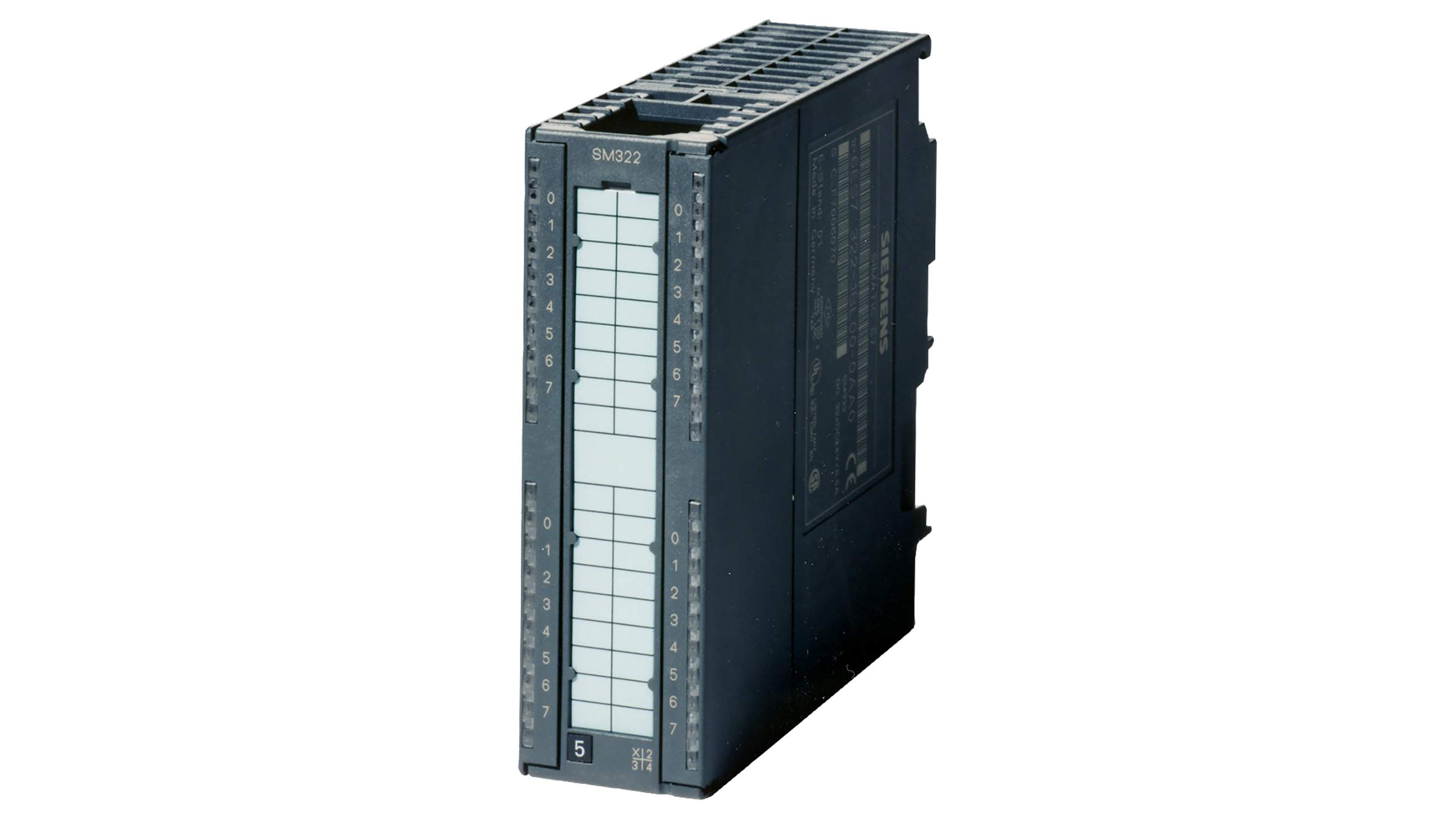

بررسی کلی سیگنال ماژول خروجی دیجیتال زیمنس SM 322, 8 DO, 120/230 V AC, 2A با کد فنی 6ES7322-5FF00-0AB0

سیگنال ماژول دیجیتال سری ۳۰۰

۸ عدد خروجی

۱۲۰/۲۳۰ ولت AC

۲ آمپر

with single rooting/channel and selectable failure mode



ماژول خروجی دیجیتال زیمنس SM 322, 8 DO,120/230V AC, 2A

کد فنی: 6ES7322-5FF00-0AB0

در دنیای اتوماسیون صنعتی، انتخاب یک ماژول خروجی دیجیتال مطمئن و تخصصی برای کنترل بارهای AC با جریان و ولتاژ کاری بالا اهمیت فوق‌العاده‌ای دارد. سیگنال ماژول خروجی دیجیتال SM 322 مدل 6ES7322-5FF00-0AB0 یکی از محصولات فوق‌العاده سری S7-300 زیمنس است که دقیقاً برای مدیریت این نیازهای تخصصی طراحی شده است. این ماژول با داشتن ۸ کانال مستقل خروجی، قابلیت کنترل مستقیم تجهیزات و مصرف‌کننده‌های AC در رنج ولتاژ 120/230 ولت و جریان حداکثر 2 آمپر را به شما می‌دهد.



معرفی ماژول خروجی SM 322، مدل 6ES7322-5FF00-0AB0

ماژول SM 322 Relay Output 120/230V AC، یک کارت خروجی تخصصی با طراحی صنعتی است که برای سوئیچینگ بارهای AC پرقدرت بدون نیاز به رله‌های کمکی تولید شده. این ماژول علاوه بر ایزولاسیون الکتریکی بسیار بالا، دارای قابلیت‌هایی منحصر به‌فرد مثل single rooting/channel (امکان سوئیچینگ مجزا برای هر کانال) و حالت انتخاب‌پذیر در صورت خرابی (selectable failure mode) است که به شما اجازه می‌دهد رفتار کانال را در حالت قطع ارتباط یا حالت خطا انتخاب کنید؛ این موضوع در پروژه‌های حیاتی یک مزیت بزرگ محسوب می‌شود.



مشخصات فنی ماژول 6ES7322-5FF00-0AB0

• سری: S7-300 زیمنس
• نوع: خروجی دیجیتال (رله‌ای برای AC)
• تعداد خروجی: ۸ کانال مستقل
• محدوده ولتاژ خروجی: 120 یا 230 ولت AC
• حداکثر جریان هر خروجی: 2 آمپر
• ایزولاسیون: Galvanically Isolated میان هر کانال و سیستم
• نوع کنتاکت: هر خروجی کاملاً مجزا (single rooting/channel)
• ویژگی مهم: انتخاب رفتار در حالت Failure (Fail-Safe/Last State/De-Energized)
• اتصال: کانکتور جلویی استاندارد برای S7-300
• پیکربندی و کنترل: توسط Step7 یا TIA Portal



ویژگی‌های کلیدی ماژول خروجی SM 322, 8DO, 120/230V AC

۱. خروجی مستقل و قدرتمند برای هر کانال

کلیه خروجی‌ها به شکل مجزا عمل می‌کنند، به این معنا که هر کانال می‌تواند بار و مدار مستقل (روت جداگانه) داشته باشد؛ این باعث افزایش انعطاف‌پذیری در سیم‌بندی و ایمنی سیستم می‌گردد.

۲. قابل استفاده در بارهای AC سنگین

سوئیچینگ جریان تا 2 آمپر و ولتاژ 230V AC مستقیماً و بدون واسطه اضافی؛ مناسب برای کنترل شیرها، لامپ‌های صنعتی، موتورهای کوچک، هیترها، فن‌های صنعتی و انواع کنتاکتورها.

۳. ایزولاسیون فوق‌العاده

طراحی ایزوله هر کانال نسبت به سایر خطوط و مدار PLC، امنیت، دوام و حفاظت بیشتری مقابل نویز و اضافه ولتاژ‌های احتمالی ایجاد می‌کند.

۴. Selectable Failure Mode

یک ویژگی حرفه‌ای؛ شما تعیین می‌کنید در صورت بروز خطا (مثل قطعی ارتباط CPU با ماژول)، هر کانال خروجی چه وضعیتی بگیرد:

• Remain Last State (در حالت آخر باقی بماند)
• De-Energized (به وضع غیر فعال/خاموش برود)
• User-Defined (مطابق نیاز پروژه تعیین شود)

۵. جریان‌دهی ثابت و قابل اعتماد

کنتاکت‌ها مخصوص مدارهای مقاومتی و حتی القایی طراحی شده‌اند و طول عمر بالا دارند.

۶. امنیت برتر

کاملاً مناسب کاربردهای Mission-Critical مانند پست برق، تجهیزات ایمنی، بویلر، سیستم‌های روشنایی اضطراری و … به دلیل ترکیب ایزولاسیون، جریان خروجی بالا و قابلیت مدیریت Failure Mode.



کاربردهای تخصصی ماژول SM 322 با کد 6ES7322-5FF00-0AB0

۱. کنترل مستقیم بارهای قدرت AC

برای روشن و خاموش کردن موتورهای تکفاز کوچک، فن‌ها، هیترها، آژیرها و کنتاکتورها در رنج ولتاژ ۱۲۰ یا ۲۳۰ ولت بدون نیاز به رله کمکی.

۲. سیستم‌های روشنایی و تهویه صنعتی

در پروژه‌های روشنایی خطوط تولید، راهروها، روشنایی اضطراری، سیستم‌های HVA/C یا تهویه صنعتی (که عموماً با ۲۳۰ ولت AC کار می‌کنند) این ماژول انتخابی ایده‌آل است.

۳. کاربردهای زیرساختی و پایداری بالا

در پست‌های برق، برج‌های روشنایی بزرگ، تاسیسات نیروگاهی یا خطوط انتقال، که امنیت عملکرد و مدیریت سناریوی شکست مهم است.

۴. تابلوهای فرمان و کنترل پروژه‌های ساختمانی

در اتوماسیون ساختمان‌های بزرگ صنعتی و BMS، برای درایو فن، سیستم اعلام حریق، تابلو آسانسور و … .



تفاوت‌ها و مزیت‌های اصلی نسبت به ماژول‌های معمولی

• در مقایسه با خروجی 24VDC: می‌تواند بارهای AC پرتوان را مستقیم قطع و وصل کند – یعنی خروجی‌های DC چنین ظرفیتی ندارند.
• نسبت به مدل‌های ترانزیستوری/ترایاکی: ایمنی، ایزولاسیون و قابلیت انتخاب Failure Mode اختصاصی/اختصاصی برای هر کانال را فراهم می‌کند.
• تراکم کاربردی: ۸ رله مستقل در یک کارت جمع و جور و استاندارد، با جریان بالای هر کانال.



نکات کلیدی نصب و راه‌اندازی

• توجه به بار نامی: از اتصال بارهایی بالاتر از ۲ آمپر خودداری شود (استفاده از کنتاکتور در مدار قدرت توصیه می‌شود).
• مدار محافظ: به‌ویژه برای بارهای القایی، استفاده از اسنابر یا مدار محافظ افزایش عمر ماژول را تضمین می‌کند.
• بررسی Failure Mode در نرم‌افزار: در فاز کد نویسی عملکرد موردنیاز در Failure را با استاندارد پروژه تنظیم کنید.
• تهویه مناسب تابلو: در بار حداکثری، تولید حرارت رله‌ها را در نظر بگیرید.



مزایای کلیدی ماژول زیمنس 6ES7322-5FF00-0AB0

• قطع و وصل مستقیم بارهای AC تا ۲ آمپر (بدون رله کمکی)
• ۸ خروجی کاملاً مستقل برای سناریوهای ترکیبی
• قابلیت ایزولاسیون بالا و امنیت الکتریکی واقعی
• مدیریت حالت خطا به صورت کاملاً پیکربندی‌شونده (Selectable Failure Mode)
• عمر طولانی، عملکرد پایدار حتی در پروژه‌های سنگین
• یکپارچگی کامل با سخت‌افزار زیمنس S7-300 و نرم‌افزارهای زیمنس



سوالات متداول

۱. آیا این ماژول فقط برای بارهای مقاومتی مناسب است؟

خیر، بارهای القایی مثل کنتاکتور و فن نیز با مدار اسنابر/محافظ قابل کنترلند.

۲. آیا هر خروجی می‌تواند بار متفاوت (مثلاً ۱۲۰ و ۲۳۰ ولت) را مدیریت کند؟

در صورت طراحی صحیح سیم‌بندی و رعایت ایزولاسیون مشکلی وجود ندارد؛ اما ولتاژ بار باید با محدودیت‌های دیتاشیت تطابق داشته باشد.

۳. Failure Mode دقیقاً چه کاربردی دارد؟

در زمان خطا یا قطع ارتباط، امنیت عملکرد را تضمین کرده و از فرمان ناخواسته به بارها جلوگیری می‌کند.

۴. آیا هر کانال از دیگران جداسازی شده؟

بله، کنتاکت‌ها و سیم‌کشی Fully Isolated هستند.

۵. آیا این ماژول با TIA Portal هم قابل پیکربندی است؟

بله، کاملاً با Step7 و TIA Portal یکپارچه می‌شود.



جمع‌بندی

ماژول خروجی دیجیتال SM 322 مدل 6ES7322-5FF00-0AB0 با ۸ کانال قدرتمند ۲۳۰/۱۲۰ ولت AC، راهکار حرفه‌ای زیمنس برای مدیریت ایمن، ایزوله و پرقدرت بارهای صنعتی است. ویژگی‌هایی مانند ایزولاسیون کامل، قابلیت Single Rooting برای هر خروجی، تنظیم پیشرفته حالت Failure و کاربری ساده با سیستم‌های S7-300، این کارت را به انتخاب اول در کاربردهای حساس و نیمه‌سنگین بدل ساخته است.
