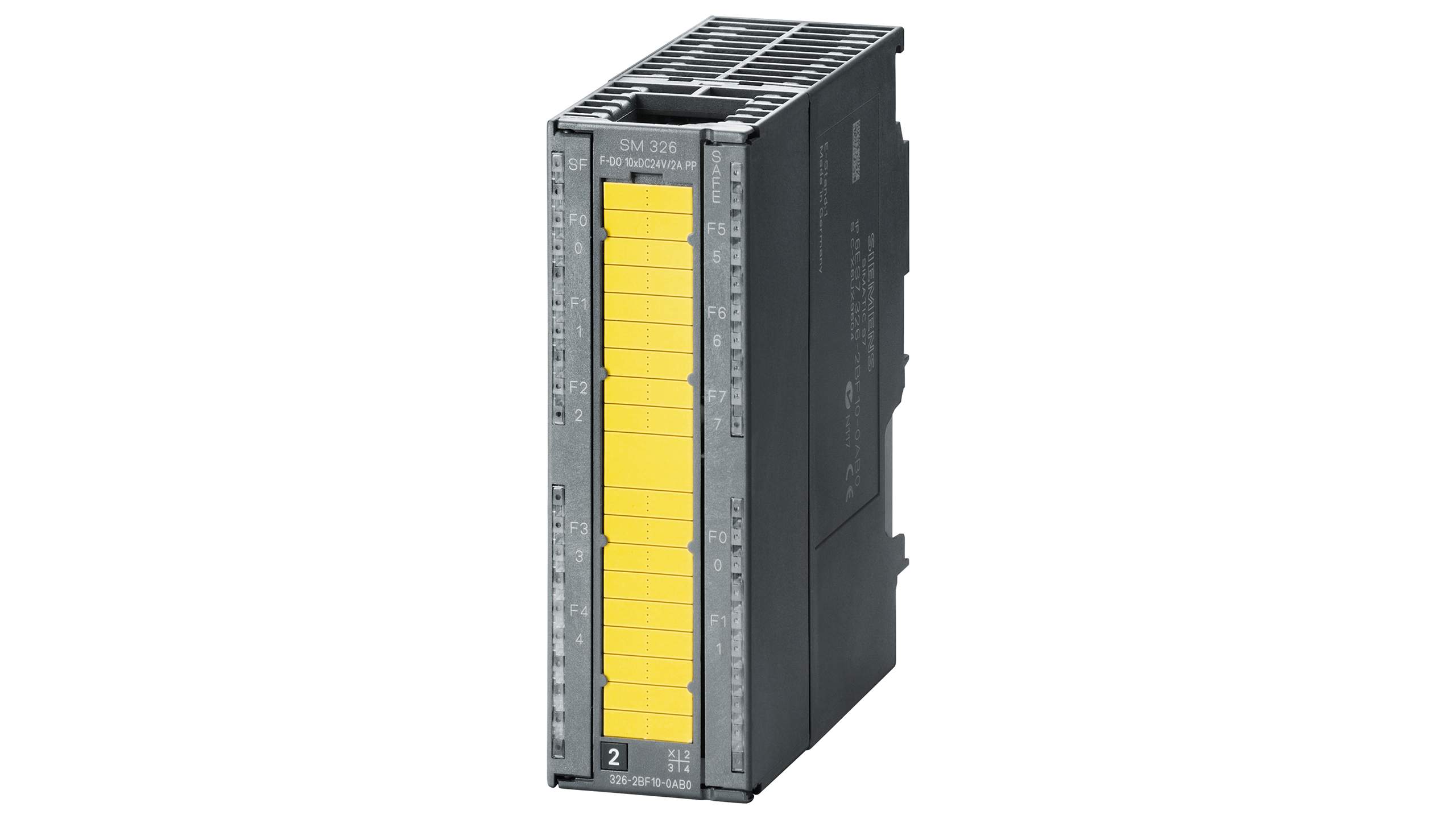

بررسی کلی سیگنال ماژول خروجی دیجیتال Fail-Safe زیمنس SM 326, F-DO10x 24 V DC/2A PP با کد فنی 6ES7326-2BF10-0AB0

سیگنال ماژول دیجیتال سری ۳۰۰

۱۰ عدد خروجی دیجیتال Fail-Safe

۲۴ ولتی DC

۲ آمپر

PP



سیگنال ماژول خروجی دیجیتال Fail‑Safe زیمنس SM 326, F‑DO 10x 24 V DC / 2A PP

کد فنی: 6ES7326-2BF10-0AB0

ماژول SM 326 با کد فنی 6ES7326-2BF10-0AB0 یکی از ماژول‌های خروجی دیجیتال ایمن (Fail‑Safe) در خانواده SIMATIC S7‑300 زیمنس است که برای استفاده در سیستم‌های ایمنی صنعتی (Safety Systems) طراحی شده است. این ماژول دارای ۱۰ خروجی دیجیتال Fail‑Safe با ولتاژ 24V DC و جریان 2 آمپر بوده و برای کنترل ایمن تجهیزات صنعتی مانند کنتاکتورها، شیرهای برقی، رله‌های ایمنی و عملگرهای صنعتی استفاده می‌شود.

در بسیاری از سیستم‌های اتوماسیون صنعتی، لازم است در شرایط خطر یا بروز خطا، تجهیزات به سرعت به وضعیت ایمن (Safe State) منتقل شوند. ماژول SM 326 F‑DO با طراحی مخصوص سیستم‌های ایمنی این امکان را فراهم می‌کند که فرمان‌های خروجی با نظارت و کنترل ایمنی داخلی ارسال شوند.

این کارت از نوع PP (Positive Switching) است، به این معنا که خروجی‌ها به‌صورت سوئیچینگ مثبت عمل کرده و ولتاژ مثبت را به بار متصل ارسال می‌کنند. این نوع خروجی در بسیاری از کاربردهای صنعتی استاندارد بوده و برای کنترل تجهیزات 24 ولتی بسیار مناسب است.

ماژول SM 326 F‑DO در کنار CPUهای Fail‑Safe سری S7‑300 استفاده می‌شود و در پروژه‌هایی که نیاز به رعایت استانداردهای ایمنی مانند SIL و Functional Safety دارند کاربرد گسترده‌ای دارد.



معرفی ماژول SM 326 مدل 6ES7326-2BF10-0AB0

ماژول SM 326 مدل 6ES7326-2BF10-0AB0 یک سیگنال ماژول دیجیتال سری 300 از نوع خروجی Fail‑Safe است که برای کنترل ایمن تجهیزات صنعتی طراحی شده است. این کارت دارای ۱۰ خروجی دیجیتال ایمن بوده و هر خروجی قادر است جریان تا 2 آمپر در ولتاژ 24 ولت DC را کنترل کند.

در سیستم‌های ایمنی صنعتی، کنترل عملگرها باید با بالاترین سطح اطمینان انجام شود. این ماژول با استفاده از مدارهای نظارتی داخلی و سیستم‌های تشخیص خطا عملکرد خروجی‌ها را به‌صورت مداوم بررسی می‌کند. در صورت بروز هرگونه خطا، سیستم به‌طور خودکار به حالت ایمن منتقل می‌شود.

ماژول SM 326 F‑DO معمولاً در سیستم‌های ایمنی ماشین‌آلات، خطوط تولید خودکار، صنایع خودروسازی و تجهیزات صنعتی حساس مورد استفاده قرار می‌گیرد.

نصب این کارت روی رک سیستم SIMATIC S7‑300 انجام شده و پیکربندی آن از طریق نرم‌افزار STEP 7 Safety انجام می‌شود.



مشخصات فنی ماژول SM 326 مدل 6ES7326-2BF10-0AB0

• سری: SIMATIC S7-300

• نوع ماژول: Digital Output Fail‑Safe Module

• مدل: SM 326 F‑DO

• کد فنی: 6ES7326-2BF10-0AB0

• تعداد خروجی دیجیتال: ۱۰ کانال

• نوع خروجی: Fail‑Safe Digital Output

• ولتاژ خروجی: 24 ولت DC

• حداکثر جریان خروجی: 2 آمپر برای هر کانال

• نوع سوئیچینگ: PP (Positive Switching)

• نوع ماژول: سیگنال ماژول دیجیتال سری 300

• نوع نصب: نصب روی رک PLC

• پیکربندی: از طریق نرم‌افزار STEP 7 / STEP 7 Safety

• سازگاری: با CPUهای Fail‑Safe در سیستم SIMATIC S7‑300

• کاربرد: کنترل ایمن عملگرها و تجهیزات صنعتی



ویژگی‌های کلیدی ماژول 6ES7326-2BF10-0AB0

۱. دارای ۱۰ خروجی دیجیتال Fail‑Safe

این ماژول دارای ۱۰ کانال خروجی ایمن است که برای کنترل تجهیزات مختلف در سیستم‌های ایمنی استفاده می‌شود.

۲. جریان خروجی ۲ آمپر

هر خروجی این کارت قادر است تا 2 آمپر جریان را تأمین کند که برای کنترل بسیاری از تجهیزات صنعتی مناسب است.

۳. خروجی نوع PP

خروجی‌های Positive Switching (PP) باعث می‌شوند ولتاژ مثبت مستقیماً به بار اعمال شود که در بسیاری از سیستم‌های صنعتی استاندارد است.

۴. طراحی مخصوص سیستم‌های ایمنی

این ماژول برای استفاده در سیستم‌های Safety طراحی شده و دارای نظارت داخلی برای جلوگیری از عملکرد ناایمن است.

۵. سازگاری با CPUهای Fail‑Safe

ماژول SM 326 F‑DO در کنار CPUهای ایمنی S7‑300 استفاده شده و بخشی از سیستم کنترل ایمن را تشکیل می‌دهد.

۶. قابلیت تشخیص خطا

این کارت قادر است خطاهایی مانند اتصال کوتاه، اضافه بار و خرابی خروجی را تشخیص دهد.

۷. مناسب برای کنترل تجهیزات صنعتی

این ماژول برای کنترل کنتاکتورها، شیرهای برقی، رله‌ها و عملگرهای صنعتی بسیار مناسب است.



کاربردهای صنعتی

• ایمنی ماشین‌آلات صنعتی

برای کنترل ایمن کنتاکتورها و رله‌های ایمنی در ماشین‌آلات.

• خطوط تولید خودکار

کنترل عملگرها در شرایط ایمن در خطوط تولید کارخانه‌ها.

• صنایع خودروسازی

استفاده در سیستم‌های ایمنی تجهیزات و ربات‌های صنعتی.

• سیستم‌های توقف اضطراری

برای قطع یا فعال‌سازی ایمن تجهیزات در شرایط اضطراری.

• کارخانه‌های صنعتی

افزایش سطح ایمنی تجهیزات و اپراتورها در محیط‌های صنعتی.



نکات مهم در نصب و راه‌اندازی

۱. استفاده از CPU ایمنی

این ماژول باید با CPUهای Fail‑Safe سری S7‑300 استفاده شود.

۲. توجه به جریان خروجی

بار متصل به هر کانال نباید از 2 آمپر بیشتر باشد.

۳. رعایت اصول سیم‌کشی ایمنی

در سیستم‌های Safety باید استانداردهای سیم‌کشی و حفاظت الکتریکی رعایت شود.

۴. پیکربندی در STEP 7 Safety

تنظیمات خروجی‌ها و پارامترهای ایمنی در STEP 7 Safety انجام می‌شود.

۵. تست عملکرد سیستم ایمنی

پس از نصب باید تست‌های عملکردی سیستم Safety انجام شود تا از صحت عملکرد آن اطمینان حاصل گردد.



سوالات متداول

۱. این ماژول چند خروجی دیجیتال دارد؟

این کارت دارای ۱۰ خروجی دیجیتال Fail‑Safe است.

۲. ولتاژ خروجی این ماژول چقدر است؟

خروجی‌ها با 24 ولت DC کار می‌کنند.

۳. جریان خروجی هر کانال چقدر است؟

حداکثر 2 آمپر برای هر خروجی.

۴. خروجی PP به چه معناست؟

خروجی PP (Positive Switching) به این معناست که ولتاژ مثبت به بار اعمال می‌شود.

۵. این ماژول در چه سیستم‌هایی استفاده می‌شود؟

در سیستم‌های ایمنی صنعتی، کنترل ماشین‌آلات و خطوط تولید استفاده می‌شود.



جمع‌بندی

ماژول SM 326 زیمنس با کد فنی 6ES7326-2BF10-0AB0 یک سیگنال ماژول خروجی دیجیتال Fail‑Safe در سری SIMATIC S7‑300 است که دارای ۱۰ خروجی دیجیتال 24V DC با جریان 2 آمپر و نوع سوئیچینگ PP می‌باشد. این کارت برای کنترل ایمن تجهیزات صنعتی مانند کنتاکتورها، شیرهای برقی و رله‌ها طراحی شده و در کنار CPUهای Fail‑Safe سری S7‑300 استفاده می‌شود. استفاده از این ماژول در سیستم‌های اتوماسیون صنعتی باعث افزایش سطح ایمنی و قابلیت اطمینان در کنترل تجهیزات می‌شود.
