سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI, U/I/thermocouple/resistor با کد فنی 6ES7331-7KF02-0AB0
6ES7331-7KF02-0AB0
SIMATIC S7-300, Analog input SM 331, isolated, 8 AI, Resolution 9/12/14 bits, U/I/thermocouple/resistor, alarm, diagnostics
بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI, U/I/thermocouple/resistor با کد فنی 6ES7331-7KF02-0AB0
سیگنال ماژول آنالوگ سری ۳۰۰
۸ عدد آنالوگ ورودی با رزولوشن ۹/۱۲/۱۴ بیتی
U/I/thermocouple/resistor

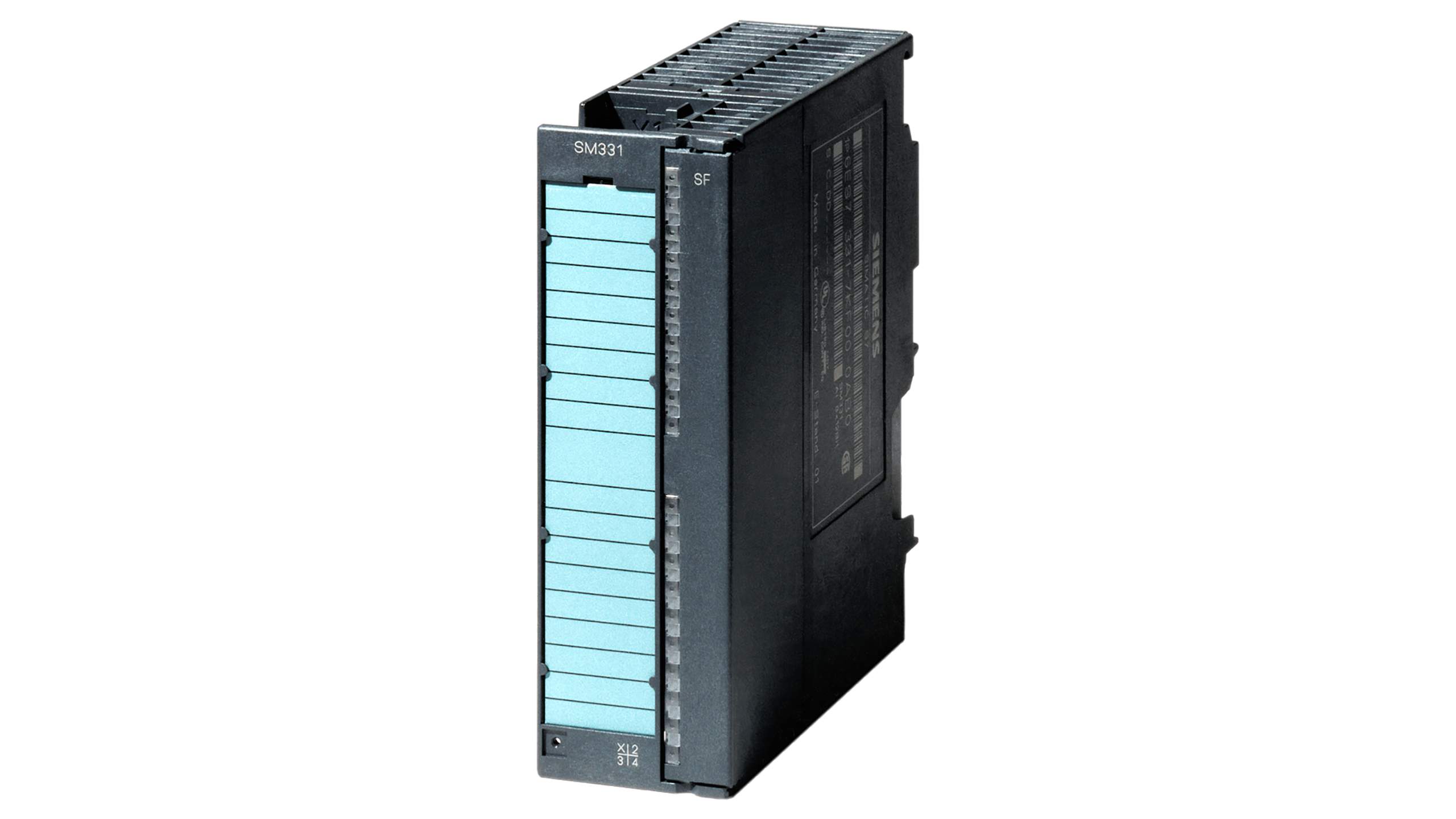

ماژول ورودی آنالوگ زیمنس SM 331, 8 AI, U/I/Thermocouple/Resistor
کد فنی: 6ES7331-7KF02-0AB0
ماژول SM 331 با کد فنی 6ES7331-7KF02-0AB0 یکی از ماژولهای ورودی آنالوگ در خانواده SIMATIC S7‑300 زیمنس است که برای دریافت و تبدیل سیگنالهای آنالوگ در سیستمهای اتوماسیون صنعتی طراحی شده است. این ماژول دارای ۸ کانال ورودی آنالوگ بوده و از انواع سیگنالهای ولتاژ، جریان، ترموکوپل و مقاومت پشتیبانی میکند.
این کارت با ارائه رزولوشنهای ۹، ۱۲ و ۱۴ بیتی امکان اندازهگیری دقیق سیگنالهای آنالوگ را فراهم میکند و دادههای فرآیندی را با دقت مناسب در اختیار PLC قرار میدهد. به همین دلیل این ماژول در بسیاری از سیستمهای کنترل صنعتی برای اندازهگیری پارامترهای مختلف فرآیندی مورد استفاده قرار میگیرد.
پشتیبانی از سنسورهای Thermocouple و Resistor (RTD) باعث شده است این کارت برای کاربردهای اندازهگیری دما نیز بسیار مناسب باشد.
معرفی ماژول SM 331 مدل 6ES7331-7KF02-0AB0
در بسیاری از فرآیندهای صنعتی، پارامترهایی مانند دما، فشار، سطح و جریان به صورت سیگنال آنالوگ تولید میشوند. برای اینکه این سیگنالها توسط PLC قابل پردازش باشند باید ابتدا توسط ماژولهای آنالوگ دریافت و به دادههای دیجیتال تبدیل شوند.
ماژول SM 331 مدل 7KF02 با داشتن ۸ ورودی آنالوگ چندمنظوره این امکان را فراهم میکند که انواع مختلف سنسورها به سیستم کنترل متصل شوند. هر کانال میتواند برای نوع سیگنال خاصی پیکربندی شود که این موضوع انعطافپذیری بالایی در طراحی سیستمهای اتوماسیون ایجاد میکند.
این ماژول در پروژههایی که نیاز به چندین ورودی آنالوگ در یک کارت دارند بسیار کاربردی است و میتواند هزینه سختافزار و فضای مورد نیاز در رک PLC را کاهش دهد.
مشخصات فنی ماژول SM 331 مدل 6ES7331-7KF02-0AB0
- سری: SIMATIC S7-300
- نوع ماژول: Analog Input Module
- تعداد ورودی آنالوگ: ۸ کانال
- رزولوشن اندازهگیری: ۹، ۱۲ و ۱۴ بیت (بسته به نوع سیگنال)
- سیگنالهای قابل اندازهگیری:
- ولتاژ (Voltage)
- جریان (Current)
- ترموکوپل (Thermocouple)
- مقاومت (Resistor / RTD)
- پیکربندی: از طریق نرمافزار STEP7 یا TIA Portal
- سازگاری: PLCهای سری SIMATIC S7‑300
- کاربرد: اندازهگیری سیگنالهای آنالوگ در سیستمهای کنترل صنعتی
ویژگیهای کلیدی ماژول 6ES7331-7KF02-0AB0
۱. پشتیبانی از انواع سیگنال آنالوگ
این ماژول قابلیت اندازهگیری چند نوع سیگنال مختلف را دارد که شامل ولتاژ، جریان، ترموکوپل و مقاومت است. این ویژگی باعث میشود بتوان انواع سنسورها و ترانسمیترها را به PLC متصل کرد.
۲. هشت کانال ورودی آنالوگ
وجود ۸ کانال ورودی در این ماژول باعث میشود بتوان چندین سنسور را به صورت همزمان به سیستم متصل کرد. این موضوع باعث کاهش تعداد ماژولهای مورد نیاز در سیستم میشود.
۳. رزولوشن متغیر برای اندازهگیری دقیق
این ماژول از رزولوشنهای ۹، ۱۲ و ۱۴ بیتی پشتیبانی میکند که بسته به نوع سیگنال اندازهگیری استفاده میشود. رزولوشن بالاتر دقت بیشتری در تبدیل سیگنال آنالوگ به دیجیتال فراهم میکند.
۴. مناسب برای اندازهگیری دما
با توجه به پشتیبانی از Thermocouple و RTD، این کارت برای سیستمهای اندازهگیری و کنترل دما بسیار مناسب است.
۵. سازگاری کامل با سیستم S7‑300
این ماژول به طور کامل با کنترلرهای SIMATIC S7‑300 سازگار بوده و میتواند در کنار سایر ماژولهای دیجیتال و آنالوگ این سیستم مورد استفاده قرار گیرد.
کاربردهای صنعتی
سیستمهای اندازهگیری دما
در بسیاری از صنایع برای اندازهگیری دما از ترموکوپل یا سنسورهای مقاومتی استفاده میشود. این ماژول میتواند دادههای این سنسورها را دریافت و به PLC منتقل کند.
صنایع فولاد و کورههای صنعتی
در کورهها و فرآیندهای حرارتی که دمای بالا وجود دارد، استفاده از ترموکوپل رایج است و این ماژول میتواند سیگنالهای آن را پردازش کند.
صنایع نفت، گاز و پتروشیمی
در این صنایع پارامترهای مختلفی مانند دما، فشار و جریان باید به صورت دقیق اندازهگیری شوند.
خطوط تولید صنعتی
در خطوط تولید برای کنترل دقیق فرآیندها لازم است چندین سنسور به سیستم کنترل متصل شوند که این ماژول امکان انجام این کار را فراهم میکند.
سیستمهای مانیتورینگ صنعتی
در سیستمهای پایش تجهیزات صنعتی، دادههای سنسورها توسط ماژولهای آنالوگ دریافت و در PLC پردازش میشوند.
نکات مهم در نصب و راهاندازی
استفاده از کابل مناسب برای سیگنالهای آنالوگ
برای جلوگیری از نویز بهتر است از کابلهای شیلددار استفاده شود.
جدا کردن کابلهای سیگنال از کابلهای قدرت
این کار باعث کاهش نویز الکتریکی در سیگنالهای اندازهگیری میشود.
تنظیم صحیح نوع سیگنال در نرمافزار
در نرمافزار STEP7 یا TIA Portal باید نوع سیگنال ورودی هر کانال به درستی پیکربندی شود.
استفاده از کابل مناسب برای ترموکوپل
در صورت استفاده از ترموکوپل باید از کابل متناسب با نوع آن استفاده شود.
سوالات متداول
۱. این ماژول چند ورودی آنالوگ دارد؟
این ماژول دارای ۸ کانال ورودی آنالوگ است.
۲. آیا این ماژول از ترموکوپل پشتیبانی میکند؟
بله، این کارت از Thermocouple برای اندازهگیری دما پشتیبانی میکند.
۳. رزولوشن ۹/۱۲/۱۴ بیتی چه کاربردی دارد؟
این رزولوشنها دقت تبدیل سیگنال آنالوگ به دیجیتال را مشخص میکنند.
۴. آیا این ماژول با PLCهای S7‑300 سازگار است؟
بله، این ماژول برای سیستم SIMATIC S7‑300 طراحی شده است.
۵. آیا میتوان برای هر کانال نوع سیگنال متفاوتی انتخاب کرد؟
بله، هر کانال به صورت مستقل قابل پیکربندی است.
جمعبندی
ماژول SM 331 زیمنس با کد فنی 6ES7331-7KF02-0AB0 یک ماژول ورودی آنالوگ در سیستم SIMATIC S7‑300 است که دارای ۸ کانال ورودی آنالوگ بوده و از سیگنالهای ولتاژ، جریان، ترموکوپل و مقاومت پشتیبانی میکند.
رزولوشن ۹، ۱۲ و ۱۴ بیتی، انعطافپذیری در اتصال انواع سنسورها و امکان اندازهگیری دقیق پارامترهای فرآیندی باعث شده است این ماژول در بسیاری از سیستمهای اتوماسیون صنعتی مورد استفاده قرار گیرد.
مشخصات فنی
| تعداد ورودی | ۸ |
| ولتاژی | بله |
| جریانی | بله |
| ترموکوپل | بله |
| RTD | بله |
| سنسور مقاومتی | بله |
| طول(میلیمتر) | ۱۲۵ |
| عرض(میلیمتر) | ۴۰ |
| عمق(میلیمتر) | ۱۱۷ |
| وزن تقریبی(گرم) | ۲۵۰ |
| کانکتور مورد نیاز | ۲۰ پین |
