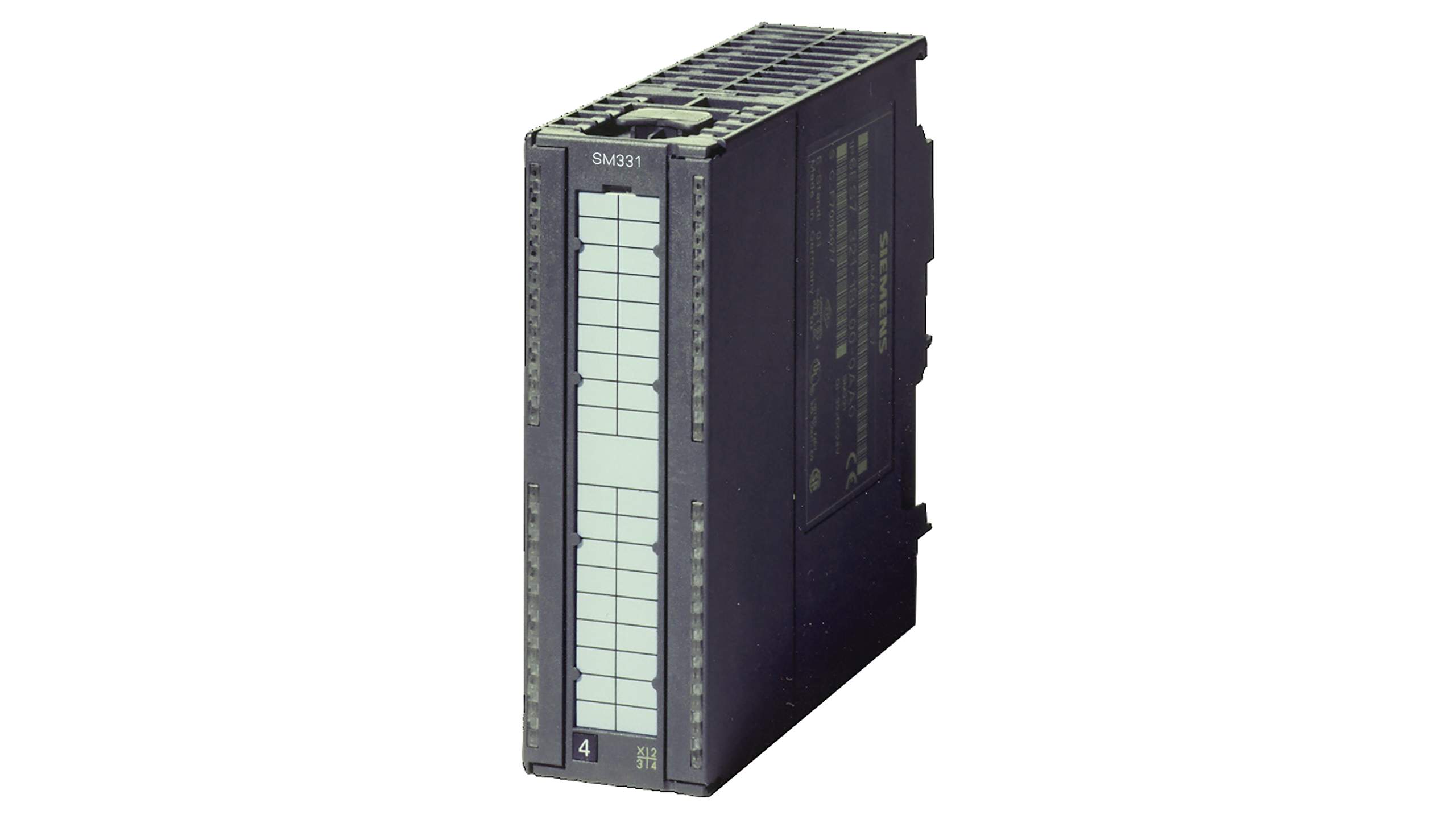

بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA با کد فنی 6ES7331-7NF00-0AB0

سیگنال ماژول آنالوگ سری ۳۰۰

۸ عدد آنالوگ ورودی با رزولوشن ۱۶ بیتی

-/+ ۱۰/۵ ولت ٬ ۵-۱ ولت ٬ +/- ۲۰ میلی‌آمپر ٬ ۰.۴ تا ۲۰ میلی‌آمپر

Single rooting (50 V COM.)



ماژول ورودی آنالوگ زیمنس SM 331, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA

کد فنی: 6ES7331-7NF00-0AB0

ماژول SM 331 با کد فنی 6ES7331-7NF00-0AB0 یکی از ماژول‌های ورودی آنالوگ پیشرفته در خانواده SIMATIC S7‑300 زیمنس است که برای دریافت و تبدیل سیگنال‌های آنالوگ در سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول دارای ۸ کانال ورودی آنالوگ بوده و از سیگنال‌های متداول صنعتی در محدوده ولتاژ و جریان پشتیبانی می‌کند.

این کارت آنالوگ با رزولوشن ۱۶ بیتی قادر است سیگنال‌های فرآیندی را با دقت بسیار بالا اندازه‌گیری کرده و آن‌ها را به داده‌های دیجیتال قابل پردازش در PLC تبدیل کند. همین دقت بالا باعث شده است که این ماژول در کاربردهایی که نیاز به اندازه‌گیری دقیق پارامترهای فرآیندی وجود دارد بسیار مورد استفاده قرار گیرد.

ماژول SM331 مدل 7NF00 از رنج‌های سیگنال ±5V، ±10V، 1‑5V، ±20mA و 0/4‑20mA پشتیبانی می‌کند که این موضوع باعث می‌شود بتوان انواع ترانسمیترها و سنسورهای صنعتی را به آن متصل کرد. همچنین این ماژول از ساختار Single rooting با 50V COM بهره می‌برد که امکان اتصال مرجع مشترک برای سیگنال‌ها را فراهم می‌کند.



معرفی ماژول SM 331 مدل 6ES7331-7NF00-0AB0

در بسیاری از فرآیندهای صنعتی پارامترهایی مانند فشار، دما، سطح، دبی و موقعیت به صورت سیگنال‌های آنالوگ تولید می‌شوند. این سیگنال‌ها معمولاً در قالب ولتاژ یا جریان به سیستم کنترل ارسال می‌شوند. برای اینکه PLC بتواند این سیگنال‌ها را پردازش کند، باید ابتدا توسط یک ماژول ورودی آنالوگ دریافت و به داده دیجیتال تبدیل شوند.

ماژول SM 331 مدل 7NF00 دقیقاً برای همین منظور طراحی شده است. این کارت با داشتن ۸ کانال ورودی آنالوگ مستقل امکان دریافت سیگنال از چندین سنسور یا ترانسمیتر را به طور همزمان فراهم می‌کند.

یکی از ویژگی‌های مهم این ماژول رزولوشن ۱۶ بیتی آن است که دقت اندازه‌گیری بسیار بالایی را ارائه می‌دهد. این سطح از دقت برای بسیاری از کاربردهای صنعتی مانند سیستم‌های کنترل دقیق، مانیتورینگ فرآیند و سیستم‌های اندازه‌گیری حساس اهمیت زیادی دارد.

پشتیبانی از سیگنال‌های ولتاژ و جریان استاندارد صنعتی نیز باعث می‌شود این کارت بتواند در طیف گسترده‌ای از پروژه‌های اتوماسیون مورد استفاده قرار گیرد.



مشخصات فنی ماژول SM 331 مدل 6ES7331-7NF00-0AB0

• سری: SIMATIC S7‑300
• نوع ماژول: Analog Input Module
• تعداد ورودی آنالوگ: ۸ کانال
• رزولوشن اندازه‌گیری: ۱۶ بیت
• محدوده‌های ولتاژ قابل اندازه‌گیری:
  • ±5 ولت
  • ±10 ولت
  • 1 تا 5 ولت
• محدوده‌های جریان قابل اندازه‌گیری:
  • ±20 میلی‌آمپر
  • 0 تا 20 میلی‌آمپر
  • 4 تا 20 میلی‌آمپر
• ساختار ورودی: Single rooting (50 V COM)
• سازگاری: PLCهای سری SIMATIC S7‑300
• پیکربندی: از طریق نرم‌افزار STEP7
• کاربرد: دریافت و تبدیل سیگنال‌های آنالوگ در سیستم‌های اتوماسیون صنعتی



ویژگی‌های کلیدی ماژول 6ES7331-7NF00-0AB0

۱. رزولوشن ۱۶ بیتی برای اندازه‌گیری بسیار دقیق

یکی از مهم‌ترین ویژگی‌های این ماژول رزولوشن ۱۶ بیتی آن است که امکان اندازه‌گیری بسیار دقیق سیگنال‌های آنالوگ را فراهم می‌کند. این دقت بالا باعث می‌شود داده‌های فرآیندی با کمترین خطا در اختیار PLC قرار گیرد.

۲. پشتیبانی از رنج‌های متنوع ولتاژ

این ماژول قابلیت اندازه‌گیری سیگنال‌های ±5V، ±10V و 1‑5V را دارد. این موضوع باعث می‌شود بتوان انواع سنسورها و ترانسمیترهای ولتاژی را به آن متصل کرد.

۳. پشتیبانی از سیگنال‌های جریان استاندارد صنعتی

در بسیاری از سیستم‌های صنعتی از سیگنال‌های 4‑20mA یا 0‑20mA برای انتقال داده استفاده می‌شود. این کارت امکان دریافت این سیگنال‌ها را فراهم کرده و آن‌ها را به داده دیجیتال تبدیل می‌کند.

۴. هشت کانال ورودی آنالوگ در یک ماژول

وجود ۸ ورودی آنالوگ در این کارت باعث می‌شود چندین سیگنال فرآیندی به طور همزمان به PLC متصل شوند. این ویژگی باعث کاهش تعداد ماژول‌های مورد نیاز در رک PLC می‌شود.

۵. ساختار Single rooting با مرجع مشترک 50 ولت

این ماژول از ساختار Single rooting (50 V COM) بهره می‌برد که امکان استفاده از مرجع مشترک برای سیگنال‌های ورودی را فراهم می‌کند. این ویژگی در بسیاری از کاربردهای صنعتی باعث ساده‌تر شدن سیم‌کشی و نصب سیستم می‌شود.

۶. سازگاری کامل با سیستم S7‑300

این کارت به طور کامل با کنترلرهای SIMATIC S7‑300 سازگار است و می‌تواند در کنار سایر ماژول‌های دیجیتال و آنالوگ این سیستم استفاده شود.

۷. پیکربندی آسان از طریق نرم‌افزار STEP7

تنظیمات مربوط به نوع سیگنال، محدوده اندازه‌گیری و پارامترهای عملیاتی این ماژول به سادگی از طریق نرم‌افزار STEP7 قابل انجام است.



کاربردهای صنعتی

• سیستم‌های کنترل فرآیند

در صنایع مختلف برای کنترل پارامترهایی مانند فشار، دما، سطح و دبی از سنسورها و ترانسمیترهای آنالوگ استفاده می‌شود. این ماژول سیگنال‌های این تجهیزات را دریافت و به PLC منتقل می‌کند.

• صنایع نفت، گاز و پتروشیمی

در این صنایع اندازه‌گیری دقیق پارامترهای فرآیندی اهمیت زیادی دارد. رزولوشن ۱۶ بیتی این ماژول امکان دریافت دقیق داده‌های سنسورها را فراهم می‌کند.

• خطوط تولید صنعتی

در خطوط تولید برای کنترل کیفیت و بهینه‌سازی فرآیند لازم است داده‌های سنسورها به طور مداوم پایش شوند.

• سیستم‌های مانیتورینگ تجهیزات

در سیستم‌های پایش تجهیزات صنعتی، داده‌های مختلف از طریق سنسورها جمع‌آوری شده و توسط PLC تحلیل می‌شوند.

• سیستم‌های اتوماسیون کارخانه

این ماژول می‌تواند به عنوان بخشی از سیستم‌های Factory Automation برای دریافت داده‌های فرآیندی مورد استفاده قرار گیرد.



نکات مهم در نصب و راه‌اندازی

استفاده از کابل‌های شیلددار

برای جلوگیری از نویز در سیگنال‌های آنالوگ بهتر است از کابل‌های شیلددار استفاده شود.

جدا کردن مسیر کابل‌های سیگنال از کابل‌های قدرت

کابل‌های سیگنال آنالوگ نباید در کنار کابل‌های قدرت عبور داده شوند زیرا ممکن است نویز الکترومغناطیسی ایجاد شود.

تنظیم صحیح نوع سیگنال در نرم‌افزار

در هنگام پیکربندی ماژول در نرم‌افزار STEP7 باید نوع سیگنال هر کانال به درستی انتخاب شود.

کالیبراسیون تجهیزات اندازه‌گیری

برای دستیابی به دقت بالا بهتر است سنسورها و تجهیزات اندازه‌گیری به صورت دوره‌ای کالیبره شوند.



سوالات متداول

۱. این ماژول چند ورودی آنالوگ دارد؟

این ماژول دارای ۸ ورودی آنالوگ است.

۲. رزولوشن این کارت چقدر است؟

رزولوشن این ماژول ۱۶ بیت است که دقت اندازه‌گیری بسیار بالایی ارائه می‌دهد.

۳. چه نوع سیگنال‌هایی توسط این ماژول پشتیبانی می‌شود؟

این کارت از سیگنال‌های ±5V، ±10V، 1‑5V، ±20mA، 0‑20mA و 4‑20mA پشتیبانی می‌کند.

۴. آیا این ماژول با PLCهای S7‑300 سازگار است؟

بله، این ماژول برای سیستم SIMATIC S7‑300 طراحی شده است.

۵. Single rooting (50 V COM) به چه معناست؟

این ویژگی به این معنی است که کانال‌های ورودی می‌توانند از یک مرجع مشترک تا حداکثر ۵۰ ولت اختلاف پتانسیل استفاده کنند.



جمع‌بندی

ماژول SM 331 زیمنس با کد فنی 6ES7331-7NF00-0AB0 یک ماژول ورودی آنالوگ با ۸ کانال و رزولوشن ۱۶ بیتی در سیستم SIMATIC S7‑300 است. این کارت از رنج‌های استاندارد ولتاژ و جریان صنعتی شامل ±5V، ±10V، 1‑5V، ±20mA و 0/4‑20mA پشتیبانی می‌کند و برای دریافت دقیق سیگنال‌های فرآیندی طراحی شده است.

دقت بالا، انعطاف‌پذیری در اتصال انواع سنسورها و سازگاری کامل با PLCهای سری S7‑300 باعث شده است این ماژول یکی از گزینه‌های مناسب برای بسیاری از پروژه‌های اتوماسیون صنعتی باشد.
