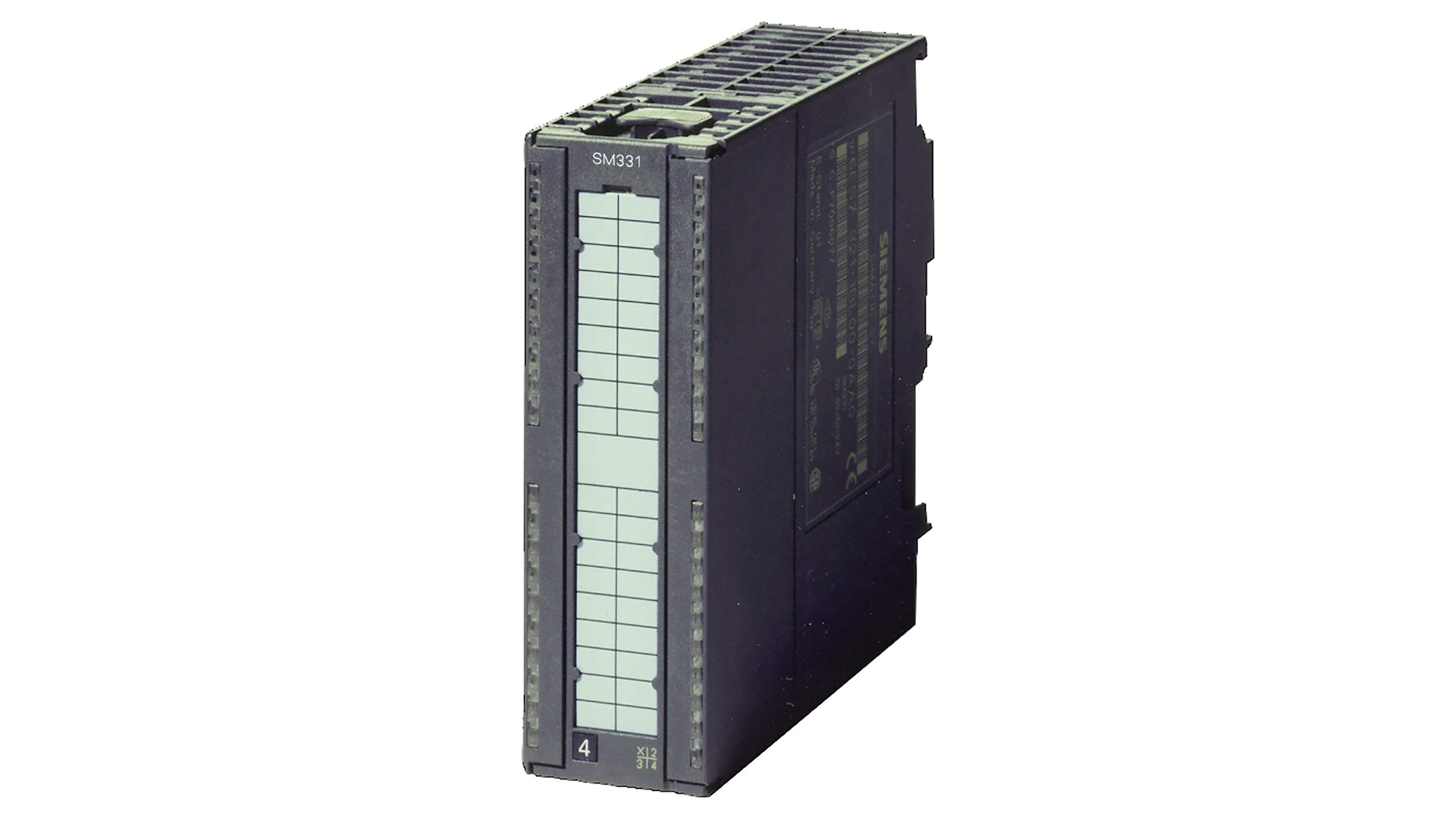

بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA با کد فنی 6ES7331-7NF10-0AB0

سیگنال ماژول آنالوگ سری ۳۰۰

۸ عدد آنالوگ ورودی با رزولوشن ۱۶ بیتی

-/+ ۱۰/۵ ولت ٬ ۵-۱ ولت ٬ +/- ۲۰ میلی‌آمپر ٬ ۰.۴ تا ۲۰ میلی‌آمپر

Single rooting (60 V COM.)

4channel operation: 10 ms

8channel operation: 23-95ms



سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI; +/-5/10V, 1-5 V, +/-20 mA, 0/4 to 20 mA

کد فنی: 6ES7331-7NF10-0AB0

ماژول SM 331 با کد فنی 6ES7331-7NF10-0AB0 یکی از ماژول‌های ورودی آنالوگ دقیق در خانواده SIMATIC S7‑300 زیمنس است که برای دریافت و پردازش سیگنال‌های آنالوگ در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این ماژول دارای ۸ کانال ورودی آنالوگ بوده و قادر است سیگنال‌های استاندارد صنعتی در محدوده ولتاژ و جریان را با دقت بالا دریافت و به داده‌های دیجیتال قابل پردازش در PLC تبدیل کند.

این کارت با رزولوشن ۱۶ بیتی امکان اندازه‌گیری بسیار دقیق سیگنال‌های فرآیندی را فراهم می‌کند و برای کاربردهایی که نیاز به اندازه‌گیری دقیق و پایدار داده‌های آنالوگ دارند بسیار مناسب است. این ماژول از محدوده‌های سیگنال ±5V، ±10V، 1‑5V، ±20mA و 0/4‑20mA پشتیبانی می‌کند که از رایج‌ترین سیگنال‌های مورد استفاده در تجهیزات اندازه‌گیری صنعتی هستند.

همچنین این ماژول از ساختار Single rooting با 60V COM بهره می‌برد که امکان استفاده از مرجع مشترک با اختلاف پتانسیل بالاتر را فراهم می‌کند. علاوه بر این، سرعت پردازش سیگنال‌ها در این کارت قابل توجه است و در حالت ۴ کانال حدود ۱۰ میلی‌ثانیه و در حالت ۸ کانال بین ۲۳ تا ۹۵ میلی‌ثانیه زمان تبدیل دارد.



معرفی ماژول SM 331 مدل 6ES7331-7NF10-0AB0

در بسیاری از سیستم‌های اتوماسیون صنعتی لازم است پارامترهای مختلف فرآیندی مانند فشار، دما، سطح، دبی و موقعیت به طور دقیق اندازه‌گیری و به سیستم کنترل منتقل شوند. این داده‌ها معمولاً به صورت سیگنال‌های آنالوگ در قالب ولتاژ یا جریان تولید می‌شوند.

ماژول SM 331 مدل 7NF10 وظیفه دریافت این سیگنال‌ها و تبدیل آن‌ها به داده دیجیتال قابل پردازش در PLC را بر عهده دارد. این ماژول با داشتن ۸ کانال ورودی آنالوگ مستقل امکان اتصال چندین سنسور یا ترانسمیتر را به طور همزمان فراهم می‌کند.

یکی از ویژگی‌های مهم این کارت رزولوشن ۱۶ بیتی آن است که دقت اندازه‌گیری بسیار بالایی ارائه می‌دهد. این دقت بالا باعث می‌شود تغییرات کوچک در سیگنال‌های آنالوگ نیز توسط سیستم کنترل تشخیص داده شود.

علاوه بر این، سرعت مناسب در پردازش داده‌ها باعث می‌شود این ماژول در سیستم‌هایی که نیاز به پایش سریع داده‌های فرآیندی دارند نیز عملکرد مطلوبی داشته باشد.



مشخصات فنی ماژول SM 331 مدل 6ES7331-7NF10-0AB0

• سری: SIMATIC S7‑300
• نوع ماژول: Analog Input Module
• تعداد ورودی آنالوگ: ۸ کانال
• رزولوشن اندازه‌گیری: ۱۶ بیت
• محدوده‌های ولتاژ قابل اندازه‌گیری:
  • ±5 ولت
  • ±10 ولت
  • 1 تا 5 ولت
• محدوده‌های جریان قابل اندازه‌گیری:
  • ±20 میلی‌آمپر
  • 0 تا 20 میلی‌آمپر
  • 4 تا 20 میلی‌آمپر
• ساختار ورودی: Single rooting (60 V COM)
• زمان تبدیل سیگنال:
  • 4 Channel Operation: حدود 10 میلی‌ثانیه
  • 8 Channel Operation: حدود 23 تا 95 میلی‌ثانیه
• پیکربندی: از طریق نرم‌افزار STEP7
• سازگاری: PLCهای سری SIMATIC S7‑300
• کاربرد: دریافت و تبدیل سیگنال‌های آنالوگ در سیستم‌های کنترل صنعتی



ویژگی‌های کلیدی ماژول 6ES7331-7NF10-0AB0

۱. رزولوشن ۱۶ بیتی برای اندازه‌گیری دقیق سیگنال‌ها

این ماژول با رزولوشن ۱۶ بیت قادر است سیگنال‌های آنالوگ را با دقت بسیار بالا اندازه‌گیری کند. این ویژگی در کاربردهایی که نیاز به کنترل دقیق فرآیند دارند اهمیت زیادی دارد.

۲. پشتیبانی از رنج‌های مختلف ولتاژ

ماژول از محدوده‌های ±5V، ±10V و 1‑5V پشتیبانی می‌کند و می‌تواند سیگنال‌های خروجی انواع سنسورها و ترانسمیترهای ولتاژی را دریافت کند.

۳. پشتیبانی از سیگنال‌های جریان صنعتی

سیگنال‌های 4‑20mA و 0‑20mA از رایج‌ترین روش‌های انتقال داده در محیط‌های صنعتی هستند. این ماژول امکان دریافت این سیگنال‌ها را فراهم می‌کند.

۴. هشت کانال ورودی آنالوگ در یک ماژول

وجود ۸ کانال ورودی باعث می‌شود چندین سیگنال فرآیندی به طور همزمان به PLC متصل شوند و نیاز به استفاده از ماژول‌های بیشتر کاهش پیدا کند.

۵. ساختار Single rooting با مرجع مشترک 60 ولت

این ماژول از ساختار Single rooting (60V COM) بهره می‌برد که نسبت به برخی مدل‌های مشابه امکان اختلاف پتانسیل مرجع بیشتری را فراهم می‌کند و انعطاف‌پذیری بیشتری در طراحی سیستم ایجاد می‌کند.

۶. سرعت مناسب در پردازش سیگنال‌های آنالوگ

زمان تبدیل سیگنال در این ماژول در حالت ۴ کانال حدود ۱۰ میلی‌ثانیه و در حالت ۸ کانال بین ۲۳ تا ۹۵ میلی‌ثانیه است که برای بسیاری از کاربردهای صنعتی مناسب محسوب می‌شود.

۷. پیکربندی آسان در نرم‌افزار STEP7

تنظیم نوع سیگنال، محدوده اندازه‌گیری و سایر پارامترهای عملکردی این ماژول از طریق نرم‌افزار STEP7 به سادگی قابل انجام است.



کاربردهای صنعتی

• سیستم‌های کنترل فرآیند

در صنایع مختلف برای کنترل پارامترهایی مانند فشار، دما، سطح و دبی از سنسورها و ترانسمیترهای آنالوگ استفاده می‌شود که سیگنال آن‌ها توسط این ماژول دریافت می‌شود.

• صنایع نفت و گاز

در این صنایع اندازه‌گیری دقیق پارامترهای فرآیندی اهمیت زیادی دارد و استفاده از ماژول‌های آنالوگ با دقت بالا ضروری است.

• خطوط تولید و ماشین‌آلات صنعتی

در خطوط تولید، اطلاعات سنسورها باید به طور مداوم به PLC ارسال شود تا فرآیند تولید به صورت دقیق کنترل شود.

• سیستم‌های مانیتورینگ صنعتی

در سیستم‌های پایش تجهیزات، داده‌های سنسورها توسط ماژول‌های آنالوگ دریافت و برای تحلیل و کنترل به PLC ارسال می‌شود.

• اتوماسیون کارخانه‌ها

این ماژول می‌تواند در سیستم‌های Factory Automation برای جمع‌آوری داده‌های فرآیندی مورد استفاده قرار گیرد.



نکات مهم در نصب و راه‌اندازی

استفاده از کابل‌های شیلددار برای سیگنال‌های آنالوگ

این کار باعث کاهش نویز الکترومغناطیسی و افزایش دقت اندازه‌گیری می‌شود.

جدا کردن کابل‌های سیگنال از کابل‌های قدرت

برای جلوگیری از تداخل الکترومغناطیسی بهتر است مسیر کابل‌های سیگنال و قدرت از یکدیگر جدا باشد.

تنظیم صحیح محدوده سیگنال در نرم‌افزار

در هنگام پیکربندی ماژول در STEP7 باید محدوده ولتاژ یا جریان هر کانال به درستی تنظیم شود.

بررسی اتصال مرجع مشترک (COM)

در سیستم‌هایی که از مرجع مشترک استفاده می‌کنند باید اختلاف پتانسیل مجاز 60 ولت COM رعایت شود.



سوالات متداول

۱. این ماژول چند ورودی آنالوگ دارد؟

این ماژول دارای ۸ ورودی آنالوگ است.

۲. رزولوشن این کارت چقدر است؟

رزولوشن این ماژول ۱۶ بیت است که دقت بالایی در اندازه‌گیری سیگنال‌های آنالوگ فراهم می‌کند.

۳. چه سیگنال‌هایی توسط این ماژول پشتیبانی می‌شوند؟

این ماژول از سیگنال‌های ±5V، ±10V، 1‑5V، ±20mA، 0‑20mA و 4‑20mA پشتیبانی می‌کند.

۴. زمان تبدیل سیگنال در این ماژول چقدر است؟

در حالت ۴ کانال حدود ۱۰ میلی‌ثانیه و در حالت ۸ کانال بین ۲۳ تا ۹۵ میلی‌ثانیه است.

۵. Single rooting (60 V COM) به چه معناست؟

این ویژگی به این معنی است که کانال‌های ورودی می‌توانند از یک مرجع مشترک با اختلاف پتانسیل حداکثر ۶۰ ولت استفاده کنند.



جمع‌بندی

ماژول SM 331 زیمنس با کد فنی 6ES7331-7NF10-0AB0 یک ماژول ورودی آنالوگ ۸ کاناله با رزولوشن ۱۶ بیتی در سیستم SIMATIC S7‑300 است که برای دریافت دقیق سیگنال‌های ولتاژ و جریان صنعتی طراحی شده است.

پشتیبانی از محدوده‌های ±5V، ±10V، 1‑5V، ±20mA و 0/4‑20mA، ساختار Single rooting با 60V COM و سرعت مناسب در تبدیل سیگنال باعث شده است این ماژول گزینه‌ای مناسب برای بسیاری از سیستم‌های کنترل فرآیند و اتوماسیون صنعتی باشد.
