بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI, 0/4 - 20 mA HART با کد فنی 6ES7331-7TF01-0AB0

سیگنال ماژول آنالوگ سری ۳۰۰

۸ عدد ورودی آنالوگ

۰.۴ - ۲۰ میلی‌آمپر HART

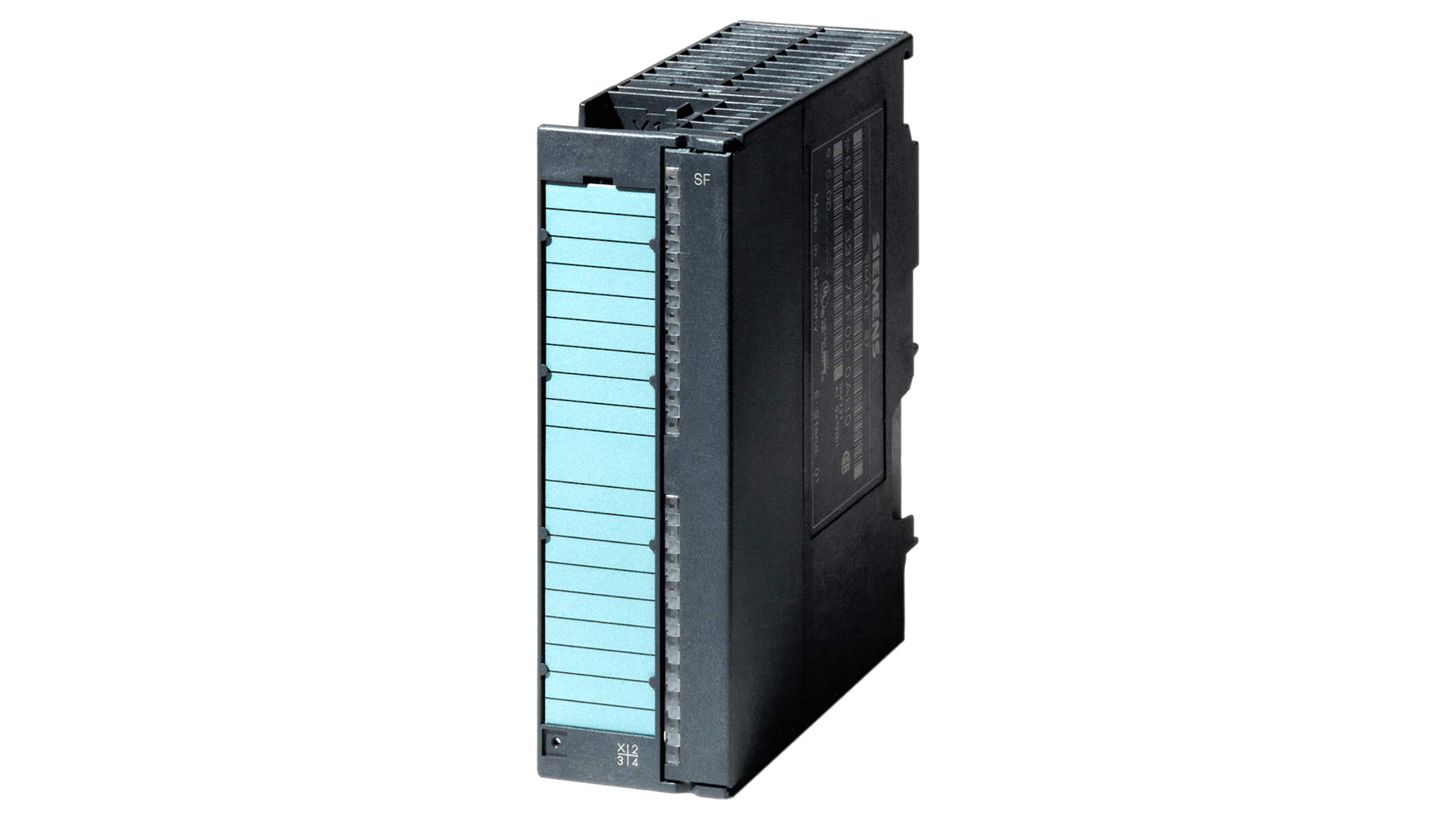

سیگنال ماژول ورودی آنالوگ زیمنس SM 331, 8 AI, 0/4 - 20 mA HART

کد فنی: 6ES7331-7TF01-0AB0

ماژول SM 331 با کد فنی 6ES7331-7TF01-0AB0 یکی از ماژول‌های ورودی آنالوگ در خانواده SIMATIC S7-300 زیمنس است که برای دریافت سیگنال‌های جریان 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر از سنسورها و ترانسمیترهای صنعتی طراحی شده است. این ماژول دارای ۸ کانال ورودی آنالوگ بوده و از پروتکل ارتباطی HART (Highway Addressable Remote Transducer) نیز پشتیبانی می‌کند.

در سیستم‌های اتوماسیون صنعتی، بسیاری از تجهیزات اندازه‌گیری مانند ترانسمیترهای فشار، دما، سطح و دبی سیگنال خروجی خود را به‌صورت جریان 4-20mA ارسال می‌کنند. ماژول SM 331 این سیگنال‌ها را دریافت کرده و آن‌ها را به داده‌های دیجیتال قابل پردازش در PLC تبدیل می‌کند تا امکان مانیتورینگ و کنترل فرآیند فراهم شود.

پشتیبانی از پروتکل HART یکی از ویژگی‌های مهم این ماژول است. این پروتکل اجازه می‌دهد علاوه بر سیگنال آنالوگ اصلی، اطلاعات دیجیتال اضافی مانند وضعیت دستگاه، اطلاعات کالیبراسیون، پارامترهای تنظیمی و داده‌های تشخیصی نیز از ترانسمیترهای هوشمند دریافت شود. این قابلیت باعث افزایش قابلیت عیب‌یابی، نگهداری و مدیریت تجهیزات در سیستم‌های صنعتی می‌شود.



معرفی ماژول SM 331 مدل 6ES7331-7TF01-0AB0

ماژول SM 331 مدل 6ES7331-7TF01-0AB0 یک کارت ورودی آنالوگ ۸ کاناله برای سیستم‌های PLC سری SIMATIC S7-300 است که برای دریافت سیگنال‌های استاندارد صنعتی جریان طراحی شده است. این کارت به‌طور خاص در پروژه‌هایی کاربرد دارد که نیاز به دریافت داده از چندین سنسور یا ترانسمیتر به‌صورت همزمان وجود دارد.

این ماژول می‌تواند سیگنال‌های 0-20mA و 4-20mA را دریافت کرده و با دقت مناسب آن‌ها را به داده‌های دیجیتال تبدیل کند. این داده‌ها سپس توسط CPU سیستم PLC پردازش شده و برای کنترل تجهیزات، نمایش در سیستم‌های مانیتورینگ یا ذخیره در سیستم‌های مدیریت داده استفاده می‌شوند.

یکی از مزیت‌های مهم این ماژول، پشتیبانی از ارتباط HART است. بسیاری از ترانسمیترهای مدرن صنعتی علاوه بر سیگنال آنالوگ، اطلاعات دیجیتال نیز ارائه می‌دهند. این ماژول امکان استفاده از این اطلاعات را فراهم کرده و به مهندسان اجازه می‌دهد وضعیت تجهیزات را از راه دور بررسی کرده و تنظیمات لازم را انجام دهند.

ماژول SM 331 به‌راحتی در رک‌های S7-300 نصب شده و از طریق نرم‌افزار STEP 7 پیکربندی می‌شود. طراحی صنعتی این کارت باعث شده در محیط‌های صنعتی با شرایط سخت نیز عملکرد قابل اعتمادی داشته باشد.



مشخصات فنی ماژول SM 331 مدل 6ES7331-7TF01-0AB0

• سری: SIMATIC S7-300

• نوع ماژول: Analog Input Module

• مدل: SM 331

• کد فنی: 6ES7331-7TF01-0AB0

• تعداد ورودی آنالوگ: ۸ کانال

• نوع سیگنال ورودی: جریان (mA)

• محدوده سیگنال ورودی:

• 0 تا 20 میلی‌آمپر
• 4 تا 20 میلی‌آمپر

• پشتیبانی از پروتکل: HART

• نوع ماژول: سیگنال ماژول آنالوگ سری 300

• نوع نصب: نصب روی رک PLC

• پیکربندی: از طریق نرم‌افزار STEP 7

• سازگاری: با PLCهای سری SIMATIC S7-300

• کاربرد: دریافت سیگنال جریان از سنسورها و ترانسمیترهای صنعتی



ویژگی‌های کلیدی ماژول 6ES7331-7TF01-0AB0

۱. هشت ورودی آنالوگ

این ماژول دارای ۸ کانال ورودی آنالوگ مستقل است که امکان اتصال همزمان چندین سنسور یا ترانسمیتر را فراهم می‌کند.

۲. پشتیبانی از پروتکل HART

این کارت از پروتکل ارتباطی HART پشتیبانی می‌کند و امکان دریافت اطلاعات دیجیتال اضافی از تجهیزات هوشمند را فراهم می‌سازد.

۳. پشتیبانی از سیگنال‌های استاندارد صنعتی

پشتیبانی از محدوده‌های 0-20mA و 4-20mA باعث می‌شود این ماژول با اکثر تجهیزات اندازه‌گیری صنعتی سازگار باشد.

۴. دقت مناسب در اندازه‌گیری

این کارت با رزولوشن مناسب، اندازه‌گیری دقیق و پایدار سیگنال‌های فرآیندی را فراهم می‌کند.

۵. افزایش قابلیت عیب‌یابی سیستم

با استفاده از داده‌های تشخیصی HART، امکان بررسی وضعیت سنسورها و تشخیص سریع مشکلات فراهم می‌شود.

۶. نصب و پیکربندی آسان

این ماژول به‌راحتی در سیستم S7-300 نصب شده و تنظیمات آن از طریق نرم‌افزار STEP 7 انجام می‌شود.

۷. مناسب برای کاربردهای صنعتی

طراحی این کارت برای محیط‌های صنعتی باعث شده در شرایط کاری سخت نیز عملکرد مطمئن و پایدار داشته باشد.



کاربردهای صنعتی

• سیستم‌های کنترل فرآیند

در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها برای اندازه‌گیری پارامترهایی مانند فشار، دما، سطح و دبی استفاده می‌شود.

• سیستم‌های مانیتورینگ صنعتی

دریافت اطلاعات از چندین سنسور و نمایش آن‌ها در سیستم‌های مانیتورینگ و اسکادا.

• اتصال به ترانسمیترهای هوشمند

ترانسمیترهایی که از پروتکل HART پشتیبانی می‌کنند می‌توانند اطلاعات تشخیصی و تنظیمات خود را از طریق این کارت منتقل کنند.

• سیستم‌های کنترل خطوط تولید

در خطوط تولید صنعتی برای پایش پارامترهای مختلف فرآیندی استفاده می‌شود.

• پروژه‌های اتوماسیون صنعتی

در انواع پروژه‌های اتوماسیون مبتنی بر PLC سری S7-300 کاربرد دارد.



نکات مهم در نصب و راه‌اندازی

۱. انتخاب محدوده سیگنال مناسب

باید بررسی شود که خروجی ترانسمیتر با محدوده 0-20mA یا 4-20mA کارت سازگار باشد.

۲. استفاده از کابل شیلددار

برای جلوگیری از نویز الکتریکی، استفاده از کابل‌های شیلددار توصیه می‌شود.

۳. اتصال صحیح شیلد به زمین

شیلد کابل باید به‌درستی به زمین متصل شود تا نویزهای الکترومغناطیسی کاهش یابد.

۴. پارامتردهی در STEP 7

پیکربندی کانال‌ها و تنظیمات HART باید در نرم‌افزار STEP 7 انجام شود.

۵. بررسی سیم‌کشی قبل از راه‌اندازی

قبل از فعال‌سازی سیستم، صحت سیم‌بندی ورودی‌ها باید به‌طور کامل بررسی شود.



سوالات متداول

این ماژول چند ورودی آنالوگ دارد؟

این ماژول دارای ۸ ورودی آنالوگ است.

این کارت چه نوع سیگنالی را دریافت می‌کند؟

این ماژول سیگنال جریان (0-20mA و 4-20mA) را دریافت می‌کند.

آیا این ماژول از HART پشتیبانی می‌کند؟

بله، این کارت از پروتکل HART پشتیبانی می‌کند.

این ماژول برای چه PLCهایی مناسب است؟

برای سیستم‌های SIMATIC S7-300 زیمنس طراحی شده است.

کاربرد اصلی این کارت چیست؟

دریافت سیگنال جریان از سنسورها و ترانسمیترهای صنعتی و انتقال آن به PLC برای پردازش و کنترل.



جمع‌بندی

ماژول SM 331 زیمنس با کد فنی 6ES7331-7TF01-0AB0 یک سیگنال ماژول ورودی آنالوگ ۸ کاناله در سری SIMATIC S7-300 است که برای دریافت سیگنال‌های جریان 0/4-20 میلی‌آمپر طراحی شده است. پشتیبانی از پروتکل HART این امکان را فراهم می‌کند که علاوه بر سیگنال آنالوگ، اطلاعات تشخیصی و پارامترهای تنظیمی ترانسمیترهای هوشمند نیز دریافت شود. این ماژول گزینه‌ای مناسب برای سیستم‌های اتوماسیون صنعتی، پروژه‌های کنترل فرآیند و کاربردهای مانیتورینگ پیشرفته محسوب می‌شود.
