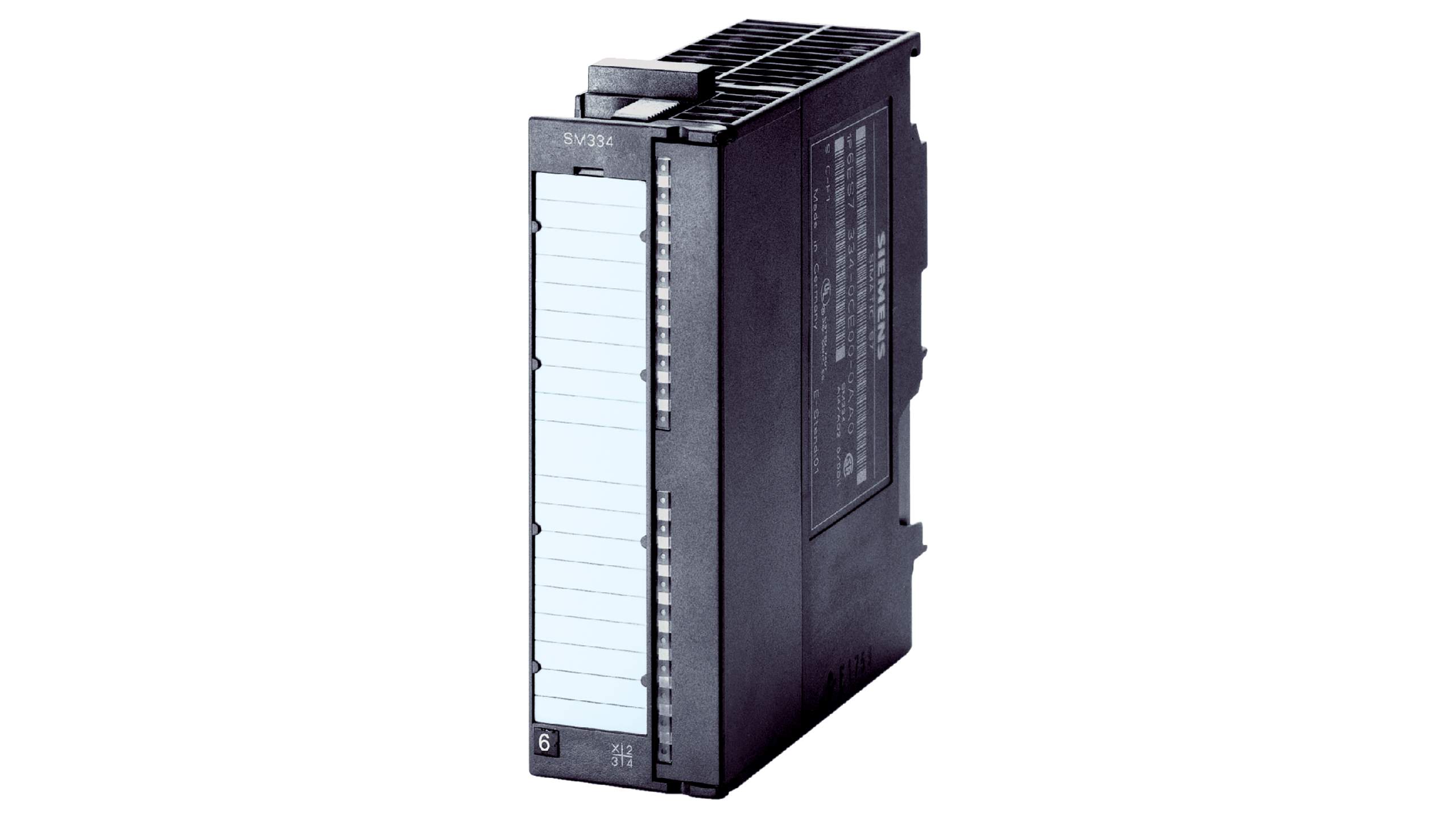

بررسی کلی سیگنال ماژول ورودی/خروجی آنالوگ زیمنس SM 334, 4 AI/2 AOI با کد فنی 6ES7334-0CE01-0AA0

سیگنال ماژول آنالوگ سری ۳۰۰

۴ عدد ورودی آنالوگ

۲ عدد خروجی آنالوگ



ماژول ورودی/خروجی آنالوگ زیمنس SM 334, 4 AI / 2 AO

کد فنی: 6ES7334-0CE01-0AA0

ماژول SM 334 با کد فنی 6ES7334-0CE01-0AA0 یک ماژول ترکیبی ورودی/خروجی آنالوگ در خانواده‌ی SIMATIC S7-300 زیمنس است که همزمان دارای ۴ ورودی آنالوگ (AI) و ۲ خروجی آنالوگ (AO) می‌باشد. این ماژول با هدف کاهش تعداد کارت‌ها، صرفه‌جویی در فضای تابلو، بهینه‌سازی هزینه و ساده‌سازی ساختار سیستم طراحی شده است و برای پروژه‌هایی که نیاز به ترکیب ورودی و خروجی آنالوگ در یک نقطه دارند، انتخابی کاملاً ایده‌آل است.

در سیستم‌های اتوماسیون صنعتی، بسیاری از پروژه‌ها نیازمند دریافت چندین سیگنال آنالوگ از سنسورها و در عین حال ارسال فرمان آنالوگ به عملگرها هستند. وجود یک ماژول ترکیبی مانند SM 334 باعث می‌شود که مهندسان بتوانند طراحی تابلو را فشرده‌تر انجام داده و انعطاف بسیار بیشتری در پیاده‌سازی خطوط کنترل به دست آورند. این کارت با پشتیبانی از سیگنال‌های استاندارد ولتاژی و جریانی، همان کارایی ماژول‌های مستقل SM 331 و SM 332 را ارائه می‌دهد اما در قالبی جمع‌وجورتر.

این مدل به دلیل داشتن ۴ ورودی آنالوگ و ۲ خروجی آنالوگ در سیستم‌هایی مانند کنترل دما، سیستم‌های تزریق، کنترل حرکت، خطوط بسته‌بندی یا تجهیزات آزمایشگاهی استفاده می‌شود؛ جایی که نیاز به دریافت مقدار فرآیند و سپس ارسال فرمان اصلاحی به صورت آنالوگ در یک نقطه وجود دارد.



معرفی ماژول SM 334 مدل 6ES7334-0CE01-0AA0

ماژول SM 334 4AI/2AO یک کارت آنالوگ همه‌کاره است که امکان اندازه‌گیری همزمان چهار سیگنال آنالوگ و صدور دو فرمان آنالوگ را فراهم می‌کند. این کارت نقش دو ماژول مستقل ورودی و خروجی را در یک ماژول واحد ایفا می‌کند و به همین دلیل برای پروژه‌های اقتصادی، محدودیت فضایی یا سیستم‌های Compact بهترین گزینه محسوب می‌شود.

ورودی‌های این ماژول می‌توانند سیگنال‌های استاندارد آنالوگ را از سنسورهای فرآیندی مانند دما، فشار، فلو، سطح یا سنسورهای حرکت دریافت کنند. خروجی‌های آنالوگ نیز برای کنترل تجهیزات مختلف مانند ولوهای آنالوگ، درایوها، ترانسمیترهای اکتیو، کنترلرهای دما و سایر عملگرهایی استفاده می‌شود که به سیگنال جریان یا ولتاژ نیاز دارند.

این ماژول در محیط نرم‌افزاری STEP 7 قابل پیکربندی است و برای هر کانال ورودی و خروجی می‌توان محدوده سیگنال مناسب را انتخاب کرد. بدین ترتیب انعطاف بالایی در طراحی سیستم به کاربران ارائه می‌شود.



مشخصات فنی ماژول SM 334 مدل 6ES7334-0CE01-0AA0

• سری: SIMATIC S7-300
• نوع ماژول: Analog I/O Module
• مدل: SM 334
• کد فنی: 6ES7334-0CE01-0AA0
• تعداد ورودی‌های آنالوگ: ۴ کانال
• تعداد خروجی‌های آنالوگ: ۲ کانال
• رزولوشن ورودی: بسته به محدوده سیگنال (عموماً ۱۲ تا ۱۶ بیت)
• رزولوشن خروجی: بسته به محدوده سیگنال (معمولاً ۱۱ یا ۱۲ بیت)
• نوع سیگنال‌های پشتیبانی‌شده: ولتاژ و جریان
• محدوده‌های رایج قابل پشتیبانی در ورودی و خروجی:
  • 0 تا 10 ولت
  • 1 تا 5 ولت
  • ±10 ولت
  • 0 تا 20 میلی‌آمپر
  • 4 تا 20 میلی‌آمپر
• پیکربندی: از طریق نرم‌افزار STEP 7
• منبع تغذیه: از طریق باس S7-300
• سازگاری: 100 درصد با CPUهای SIMATIC S7-300
• نحوه نصب: روی رک اصلی یا رک توسعه
• کاربرد: تبدیل و پردازش سیگنال‌های آنالوگ ورودی و ارسال فرمان آنالوگ خروجی



ویژگی‌های کلیدی ماژول 6ES7334-0CE01-0AA0

۱. یک ماژول ترکیبی برای ورودی و خروجی آنالوگ

داشتن ۴ AI و ۲ AO در یک کارت، طراحی پروژه را بسیار بهینه می‌کند و نیاز به نصب دو ماژول جداگانه را حذف می‌کند.

۲. پشتیبانی از سیگنال‌های استاندارد صنعتی

انواع سیگنال‌های ولتاژ و جریان (0-10V، ±10V، 4-20mA و …) توسط این مدل پشتیبانی می‌شوند.

۳. کاهش هزینه و فضای تابلو

استفاده از یک ماژول دوکاره باعث کاهش سیم‌کشی، کاهش تعداد کارت‌ها و صرفه‌جویی قابل‌توجه در هزینه‌ها می‌شود.

۴. مناسب برای پروژه‌های Compact و کنترل محلی

این ماژول در پروژه‌هایی که تعداد کانال‌ها محدود است یا فضا کم است بهترین انتخاب است.

۵. سازگاری کامل با سیستم S7-300

این کارت با تمامی CPUهای سری S7-300 سازگار است و بدون تجهیزات اضافی نصب می‌شود.

۶. پیکربندی نرم‌افزاری آسان

در STEP 7 امکان انتخاب محدوده سیگنال برای هر ورودی یا خروجی وجود دارد.

۷. عملکرد پایدار و ایمن در محیط صنعتی

طراحی مقاوم و فیلترینگ داخلی باعث می‌شود این کارت در شرایط پرنویز صنعتی نیز عملکرد دقیقی داشته باشد.

۸. ایده‌آل برای کنترل حلقه بسته

این ماژول با داشتن ورودی و خروجی در کنار هم برای کنترل‌های Loop مانند PID گزینه‌ای عالی است.



کاربردهای صنعتی

• سیستم‌های کنترل دما و فرآیندی

ورودی‌ها مقدار دما یا فشار را دریافت می‌کنند و خروجی‌ها فرمان کنترل را به ولو یا گرم‌کننده ارسال می‌کنند.

• خطوط بسته‌بندی و ماشین‌آلات

این ماژول برای دریافت وضعیت فرآیند و ارسال فرمان کنترلی به موتورهای آنالوگ استفاده می‌شود.

• سیستم‌های آزمایشگاهی و تست

در آزمایشگاه‌ها داده‌های آنالوگ اندازه‌گیری شده و فرمان‌های دقیق صادر می‌شوند.

• پروژه‌های کوچک با نیاز ترکیبی AI و AO

در سیستم‌هایی که تنها چند ورودی و خروجی آنالوگ نیاز است، این کارت ایده‌آل است.

• ماشین‌آلات حرکت‌محور

برای کنترل دقیق موقعیت و سرعت در سیستم‌هایی که نیازمند سیگنال ورودی و خروجی همزمان هستند.



نکات مهم در نصب و راه‌اندازی

۱. استفاده از کابل شیلددار

برای ورودی و خروجی آنالوگ استفاده از کابل‌های شیلددار توصیه می‌شود.

۲. تنظیم محدوده سیگنال برای هر کانال

در HW Config باید محدوده صحیح سیگنال برای هر AI و AO انتخاب شود.

۳. جدا نگه داشتن کابل‌های قدرت از سیگنال

به منظور جلوگیری از نویز القایی.

۴. بررسی بار متصل به خروجی آنالوگ

مصرف بار نباید از ظرفیت خروجی ماژول فراتر رود.

۵. تست عملکرد هر کانال پس از نصب

به‌خصوص زمانی که هم ورودی و هم خروجی به طور همزمان استفاده می‌شوند.



سوالات متداول

۱. این ماژول چند ورودی و چند خروجی دارد؟

۴ ورودی آنالوگ و ۲ خروجی آنالوگ.

۲. آیا می‌توان برای کنترل PID از آن استفاده کرد؟

بله، این ماژول برای کنترل‌های حلقه بسته بسیار مناسب است.

۳. سیگنال‌های ورودی و خروجی از چه نوعی هستند؟

سیگنال‌های استاندارد ولتاژ و جریان شامل 0-10V و 4-20mA.

۴. آیا با CPUهای سری S7-300 سازگار است؟

بله، سازگاری کامل دارد.

۵. پیکربندی ماژول چگونه انجام می‌شود؟

از طریق نرم‌افزار STEP 7 و تنظیمات سخت‌افزار.



جمع‌بندی

ماژول ترکیبی SM 334 مدل 6ES7334-0CE01-0AA0 یک کارت آنالوگ قدرتمند و همه‌کاره برای سیستم‌های SIMATIC S7-300 است که با داشتن ۴ ورودی آنالوگ و ۲ خروجی آنالوگ، امکان پیاده‌سازی سیستم‌های کنترل دقیق و جمع‌وجور را فراهم می‌کند. این ماژول برای پروژه‌هایی که نیاز به ورودی و خروجی آنالوگ همزمان دارند، انتخابی هوشمندانه است و جایگزینی عالی برای استفاده از دو کارت مجزا محسوب می‌شود.
