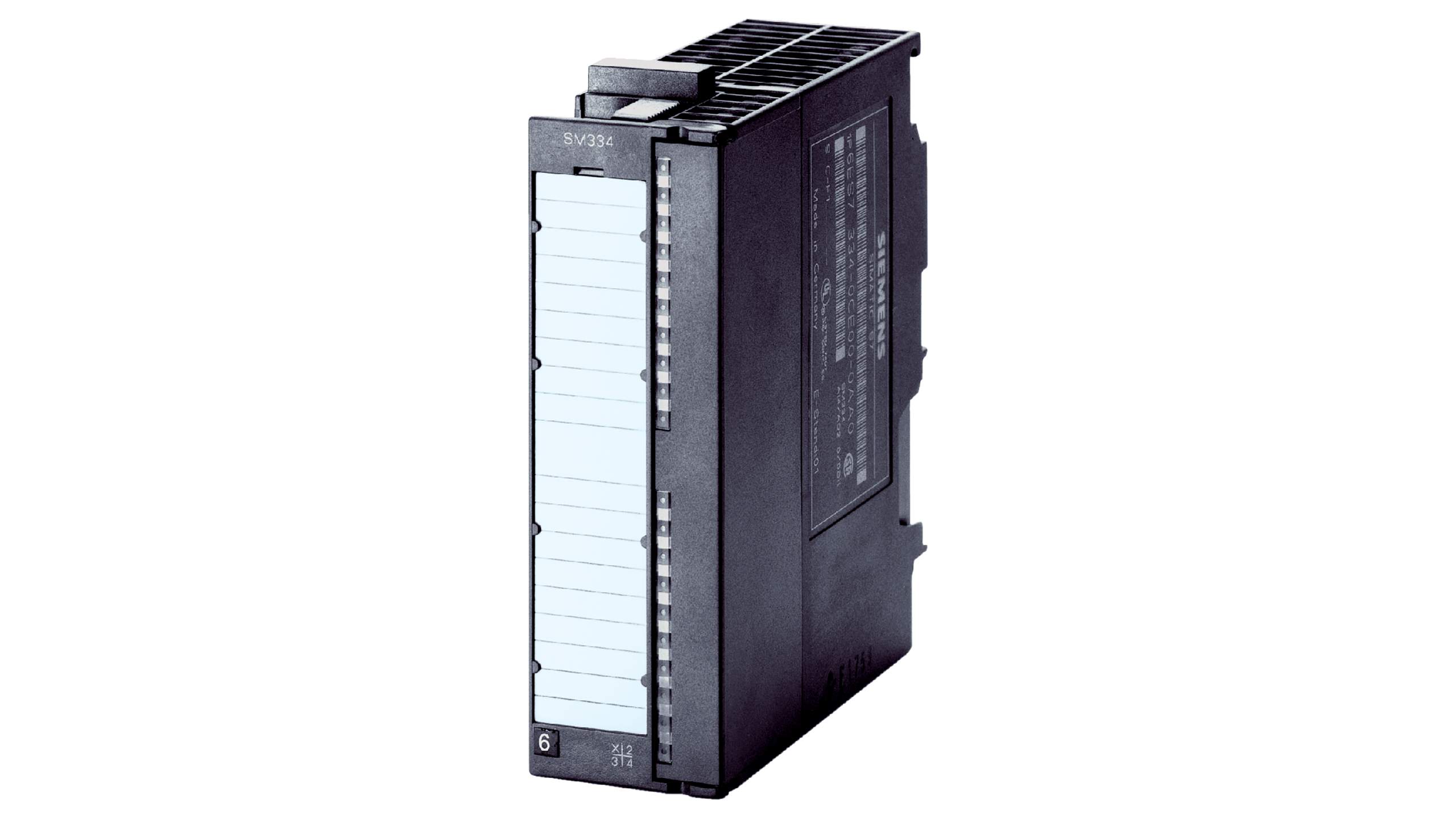

سیگنال ماژول ورودی/خروجی آنالوگ زیمنس SM 334, 4 AI/2 AO با کد فنی 6ES7334-0KE00-0AB0
6ES7334-0KE00-0AB0
SIMATIC S7-300, Analog module SM 334, isolated, 4 AI/2 AO, 12 bit, 0-10 V f. Pt100 (climatic range -120-155 degrees) and 10 kOhm measuring range
بررسی کلی سیگنال ماژول ورودی/خروجی آنالوگ زیمنس SM 334, 4 AI/2 AO با کد فنی 6ES7334-0KE00-0AB0
سیگنال ماژول آنالوگ سری ۳۰۰
۴ عدد ورودی آنالوگ
۲ عدد خروجی آنالوگ
۱۲ بیتی
ماژول ورودی/خروجی آنالوگ زیمنس SM 334, 4 AI/2 AO
کد فنی: 6ES7334-0KE00-0AB0
ماژول SM 334 با کد فنی 6ES7334-0KE00-0AB0 یکی از ماژولهای ترکیبی آنالوگ در خانواده SIMATIC S7-300 زیمنس است. این ماژول دارای ۴ ورودی آنالوگ و ۲ خروجی آنالوگ بوده و برای پروژههایی طراحی شده است که به دریافت و ارسال همزمان سیگنالهای آنالوگ نیاز دارند. ترکیب ورودی و خروجی در یک کارت باعث میشود این محصول انتخابی مناسب برای سیستمهای کنترلی فشرده، اقتصادی و کاربردی باشد.
در بسیاری از فرآیندهای صنعتی، لازم است اطلاعاتی مانند دما، فشار، سطح، دبی یا سایر پارامترهای فرآیندی از طریق ورودیهای آنالوگ دریافت شده و همزمان سیگنالهای کنترلی برای تجهیزاتی مانند درایوها، ولوها یا کنترلرها ارسال شود. ماژول SM 334 مدل 0KE00 این نیاز را در قالب یک کارت واحد برطرف میکند و به همین دلیل در پروژههایی که محدودیت فضا، هزینه یا تعداد اسلات دارند، بسیار پرکاربرد است.
این کارت با رزولوشن ۱۲ بیتی، دقت مناسبی را برای کاربردهای عمومی صنعتی فراهم میکند و برای انواع سیستمهای اتوماسیون، ماشینآلات صنعتی، خطوط تولید، تجهیزات کنترلی و فرآیندهای مانیتورینگ و کنترل انتخابی قابلاعتماد محسوب میشود.
معرفی ماژول SM 334 مدل 6ES7334-0KE00-0AB0
ماژول SM 334 مدل 6ES7334-0KE00-0AB0 یک ماژول آنالوگ ترکیبی است که همزمان قابلیت دریافت سیگنال از تجهیزات اندازهگیری و ارسال فرمان به تجهیزات کنترلی را فراهم میکند. وجود ۴ ورودی آنالوگ و ۲ خروجی آنالوگ در یک ماژول، باعث کاهش تعداد کارتهای مورد نیاز در تابلو و سادهتر شدن طراحی سیستم میشود.
این ماژول برای سیستمهایی مناسب است که در آنها باید اطلاعات آنالوگ از چند سنسور یا ترانسمیتر خوانده شود و در همان زمان، فرمانهایی به تجهیزات اجرایی ارسال گردد. به همین دلیل در بسیاری از ماشینآلات صنعتی، سیستمهای کنترل فرآیند و پروژههای اتوماسیون نیمهمتمرکز یا متمرکز کاربرد دارد.
ترکیب ورودی و خروجی در یک کارت علاوه بر صرفهجویی در فضا، باعث کاهش هزینه سیمکشی، سادهتر شدن مهندسی پروژه و مدیریت بهتر ماژولهای PLC میشود. این ویژگی مخصوصاً در پروژههایی که تعداد سیگنالها متوسط است، اهمیت زیادی دارد.
ماژول SM 334 با سیستم S7-300 کاملاً سازگار بوده و از طریق نرمافزار STEP 7 بهراحتی پیکربندی میشود. نصب این کارت روی رک اصلی یا توسعه انجام شده و برای استفاده در محیطهای صنعتی طراحی شده است.
مشخصات فنی ماژول SM 334 مدل 6ES7334-0KE00-0AB0
• سری: SIMATIC S7-300
• نوع ماژول: Analog Input/Output Module
• مدل: SM 334
• کد فنی: 6ES7334-0KE00-0AB0
• تعداد ورودی آنالوگ: ۴ کانال
• تعداد خروجی آنالوگ: ۲ کانال
• رزولوشن: ۱۲ بیت
• نوع عملکرد: ترکیبی ورودی و خروجی آنالوگ
• سازگاری: با PLCهای سری SIMATIC S7-300
• پیکربندی: از طریق نرمافزار STEP 7
• نوع نصب: روی رک اصلی یا رک توسعه
کاربرد: دریافت و ارسال همزمان سیگنالهای آنالوگ در پروژههای صنعتی
ویژگیهای کلیدی ماژول 6ES7334-0KE00-0AB0
۱. ترکیب ورودی و خروجی در یک ماژول
این کارت دارای ۴ ورودی آنالوگ و ۲ خروجی آنالوگ است و نیاز به استفاده از دو کارت مجزا را کاهش میدهد.
۲. مناسب برای پروژههای فشرده و اقتصادی
در پروژههایی که تعداد اسلات محدود است یا کاهش هزینه اهمیت دارد، استفاده از این کارت بسیار منطقی و مقرونبهصرفه خواهد بود.
۳. رزولوشن ۱۲ بیتی
این ماژول با دقت ۱۲ بیت برای بسیاری از کاربردهای عمومی صنعتی، کنترل فرآیند و مانیتورینگ مناسب است.
۴. کاهش فضای اشغالی در رک PLC
بهدلیل ترکیب AI و AO در یک کارت، فضای کمتری در تابلو و رک اشغال میشود.
۵. کاهش هزینه سیمکشی و تجهیزات
با جایگزینی دو ماژول مجزا توسط یک کارت، هزینه نهایی پروژه و پیچیدگی نصب کاهش پیدا میکند.
۶. سازگاری کامل با S7-300
این ماژول بهطور کامل با خانواده SIMATIC S7-300 سازگار است و بدون نیاز به تجهیزات خاص قابل نصب و راهاندازی است.
۷. پیکربندی آسان در STEP 7
تنظیمات مربوط به کانالها و پارامترهای عملکردی ماژول از طریق محیط پیکربندی زیمنس بهسادگی انجام میشود.
۸. مناسب برای کنترل و مانیتورینگ همزمان
این کارت برای کاربردهایی که نیاز به دریافت اطلاعات و ارسال فرمان بهطور همزمان دارند، گزینهای بسیار مناسب است.
کاربردهای صنعتی
• سیستمهای کنترل فرآیند
در پروژههای صنعتی که چند سیگنال از سنسورها دریافت شده و همزمان فرمان کنترلی صادر میشود، این کارت کاربرد زیادی دارد.
• ماشینآلات صنعتی
در ماشینآلاتی که نیاز به مانیتورینگ پارامترها و کنترل همزمان عملگرها وجود دارد، این ماژول انتخاب مناسبی است.
• خطوط تولید خودکار
در خطوط تولیدی که اطلاعات فرایندی باید از تجهیزات مختلف خوانده شود و فرمان به عملگرها ارسال گردد، این کارت عملکرد مؤثری دارد.
• سیستمهای کنترل دما، فشار و سطح
در کاربردهای کنترلی ساده تا متوسط، این کارت میتواند سیگنالها را از ترانسمیترها دریافت کرده و خروجی لازم را به تجهیزات کنترلی بدهد.
• پروژههای با فضای محدود در تابلو
در تابلوهایی که فضای نصب محدود است، استفاده از ماژولهای ترکیبی مانند SM 334 مزیت مهمی محسوب میشود.
نکات مهم در نصب و راهاندازی
۱. پیکربندی صحیح کانالها
قبل از بهرهبرداری، باید تنظیمات مربوط به کانالهای ورودی و خروجی در نرمافزار STEP 7 بهدرستی انجام شود.
۲. استفاده از کابل مناسب برای سیگنالهای آنالوگ
برای کاهش نویز و افزایش دقت، استفاده از کابلهای مناسب و شیلددار توصیه میشود.
۳. رعایت فاصله از کابلهای قدرت
کابلهای آنالوگ باید تا حد امکان از مسیر کابلهای قدرت و منابع نویز الکتریکی دور نگه داشته شوند.
۴. بررسی سیمبندی ورودی و خروجی
بهدلیل ترکیبی بودن کارت، دقت در تفکیک سیمبندی ورودیها و خروجیها اهمیت زیادی دارد.
۵. تست عملکرد قبل از بهرهبرداری نهایی
پس از نصب، بهتر است عملکرد تکتک کانالهای ورودی و خروجی تست و کالیبره شود تا از صحت عملکرد کارت اطمینان حاصل گردد.
سوالات متداول
۱. این ماژول چند ورودی و چند خروجی دارد؟
این ماژول دارای ۴ ورودی آنالوگ و ۲ خروجی آنالوگ است.
۲. رزولوشن این کارت چقدر است؟
رزولوشن این ماژول ۱۲ بیت است.
۳. این کارت در چه سریای از PLCهای زیمنس استفاده میشود؟
این محصول برای SIMATIC S7-300 طراحی شده است.
۴. مزیت اصلی این ماژول چیست؟
مهمترین مزیت آن، ترکیب ورودی و خروجی آنالوگ در یک کارت و کاهش تعداد ماژولهای مورد نیاز در پروژه است.
۵. پیکربندی این کارت چگونه انجام میشود؟
پیکربندی این کارت از طریق نرمافزار STEP 7 انجام میشود.
جمعبندی
ماژول SM 334 مدل 6ES7334-0KE00-0AB0 یک ماژول ترکیبی آنالوگ در سری SIMATIC S7-300 است که با داشتن ۴ ورودی آنالوگ و ۲ خروجی آنالوگ، گزینهای کاربردی برای پروژههایی محسوب میشود که به دریافت و ارسال همزمان سیگنال نیاز دارند. رزولوشن ۱۲ بیتی، طراحی فشرده، کاهش تعداد کارتها و سازگاری کامل با سیستمهای زیمنس از مهمترین مزایای این محصول است.
اگر در پروژه خود به یک کارت آنالوگ ترکیبی با عملکرد مطمئن، اشغال فضای کمتر و هزینه مناسب نیاز دارید، 6ES7334-0KE00-0AB0 میتواند یکی از انتخابهای مناسب در میان ماژولهای سری S7-300 باشد.
