بررسی پردازنده ارتباطی زیمنس CP 341 مدل 6ES7341-1AH02-0AE0

SIMATIC S7-300، CP 341 با پورت RS232C (RS-232-C)

ماژول پردازنده ارتباطی (Communications Processor) پیشرفته زیمنس برای سری SIMATIC S7-300 و ET200M جهت برقراری ارتباط با تجهیزات جانبی از طریق رابط سریال RS232C

راهکاری حرفه‌ای برای پیاده‌سازی پروتکل‌های ارتباطی پیچیده صنعتی (مانند Modbus RTU) و مدیریت هوشمند تبادل داده در پروژه‌های اتوماسیون با نیاز به انعطاف‌پذیری بالا

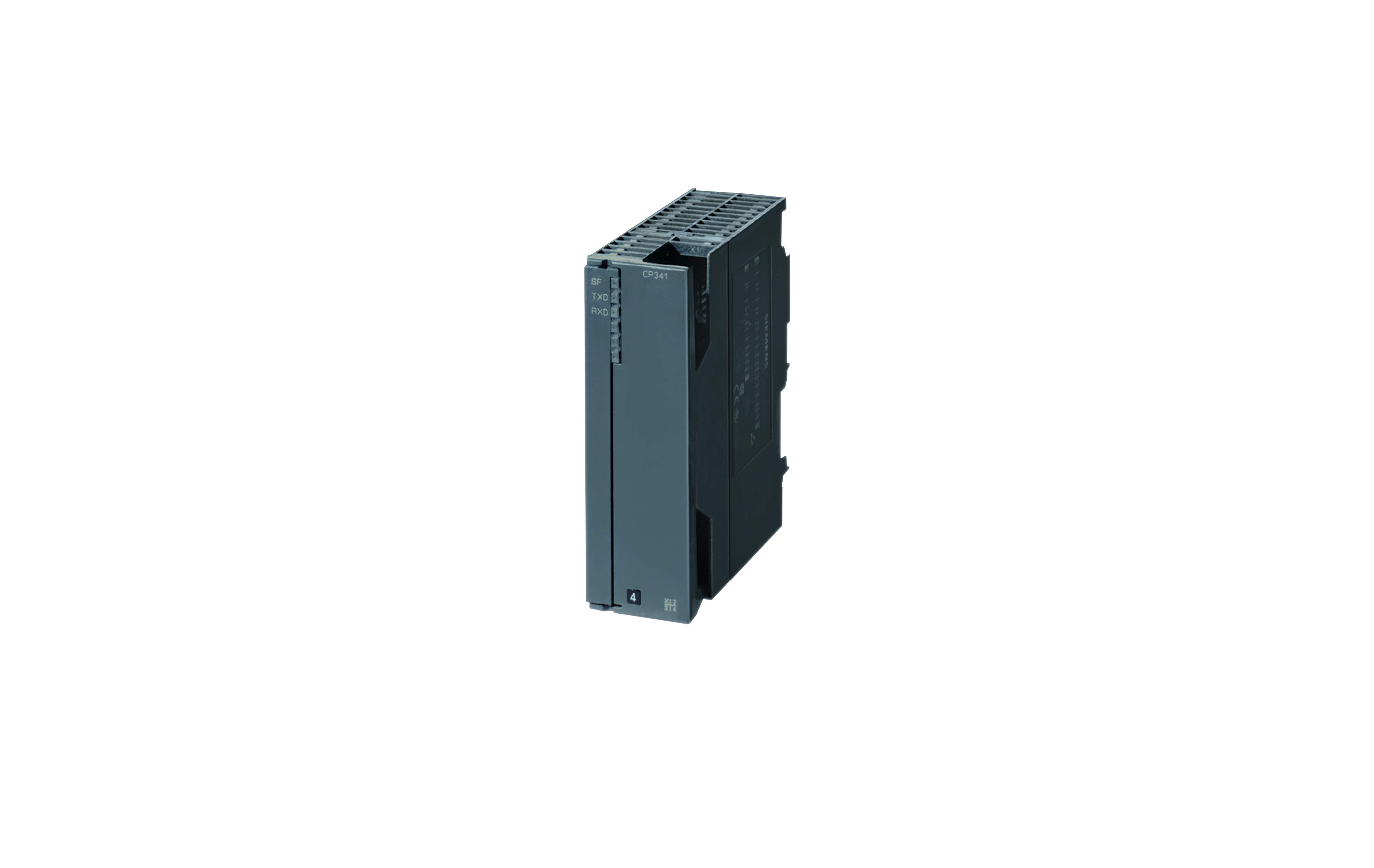

ماژول ارتباطی زیمنس CP 341 برای SIMATIC S7-300

کد فنی: 6ES7341-1AH02-0AE0

ماژول CP 341 یک گام فراتر از مدل‌های پایه CP 341 قرار دارد. این پردازنده ارتباطی هوشمند با کد فنی 6ES7341-1AH02-0AE0 طراحی شده است تا نیازهای پیچیده‌ترِ تبادل داده در محیط‌های صنعتی را پاسخ دهد. در حالی که مدل CP 340 عمدتاً به پروتکل‌های پایه محدود است، ماژول CP 341 این امکان را فراهم می‌کند که پروتکل‌های پیچیده‌تری نظیر Modbus RTU (Master/Slave) را تنها با بارگذاری لایسنس مربوطه روی سیستم پیاده‌سازی کنید.

این ماژول نیز مانند سایر پردازنده‌های سری 300 به صورت کاملاً مستقل از CPU فعالیت می‌کند؛ به این معنی که فرآیندهای سنگینِ بسته‌بندی داده‌ها، مدیریت بافر دریافت، چک‌سام‌گیری و مدیریت خطاها، توسط خودِ ماژول انجام می‌شود. این تفکیک وظایف موجب می‌شود که زمان سیکل (Scan Cycle) برنامه اصلی PLC ثابت بماند و سیستم کنترلی شما فارغ از حجم ترافیک ارتباطات سریال، با نهایت سرعت به فعالیت خود ادامه دهد.



معرفی پردازنده ارتباطی CP 341 مدل 6ES7341-1AH02-0AE0

ماژول CP 341 مدل RS232C، گزینه‌ای ایده‌آل برای برقراری ارتباط نقطه-به-نقطه (Point-to-Point) با تجهیزاتی است که از استانداردهای کلاسیک سریال استفاده می‌کنند اما نیاز به لایه‌های کنترلی قدرتمندتری دارند. این ماژول با داشتن حافظه داخلی و قابلیت‌های تشخیصی پیشرفته، به عنوان یک گیت‌وی هوشمند میان دنیای PLC و تجهیزاتی نظیر ابزارهای دقیق، نمایشگرها، درایوها و سیستم‌های توزین عمل می‌کند.

قابلیت‌های برجسته این ماژول عبارتند از:

• انعطاف‌پذیری پروتکل: پشتیبانی از پروتکل‌های استاندارد ASCII و 3964® و همچنین قابلیت پیاده‌سازی پروتکل‌های کاربر-تعریف (User-Defined) یا استاندارد Modbus.
• مدیریت هوشمند داده: با استفاده از درایورهای قابل بارگذاری، این ماژول می‌تواند به راحتی با پروتکل‌هایی که نیاز به هند‌شیکینگ دقیق دارند، سازگار شود.
• تشخیص خطا: ارائه گزارش‌های دقیق از وضعیت بافر، خطاهای نرخ باود، مشکلات پارتی و وضعیت خطوط کنترل (DTR, RTS, CTS و غیره) به برنامه اصلی PLC.
• عملکرد Standalone: آزادسازی کامل بار پردازشی از CPU اصلی برای حفظ راندمان سیستم اتوماسیون.



مشخصات فنی ماژول CP 341 مدل 6ES7341-1AH02-0AE0

• خانواده محصول: SIMATIC S7-300 / ET200M

• نوع ماژول: Communications Processor (پردازنده ارتباطی پیشرفته)

• مدل تخصصی: CP 341 (Point-to-Point Communication)

• کد فنی زیمنس: 6ES7341-1AH02-0AE0

• نوع رابط فیزیکی: RS232C (با کانکتور 9 پین Sub-D)

• سرعت انتقال داده: تا 115.2 کیلوبیت بر ثانیه (بسته به پیکربندی)

• پروتکل‌های پشتیبانی شده: ASCII، 3964®، RK512، درایور پرینتر، و قابلیت افزودن لایسنس Modbus RTU

• فضای اشغالی: ۴۰ میلی‌متر (اسلات استاندارد S7-300)

• منبع تغذیه: ۲۴ ولت DC از طریق باس داخلی سیستم (Backplane)



ویژگی‌های کلیدی ماژول 6ES7341-1AH02-0AE0

پشتیبانی از پروتکل‌های پیشرفته

در حالی که CP 340 در پروتکل محدود است، CP 341 این اجازه را می‌دهد که با استفاده از درایورهای ویژه (Loadable Drivers)، پروتکل‌های پیچیده‌ای مانند Modbus RTU را در سطح Master یا Slave پیاده‌سازی کنید.

مدیریت پیشرفته سیگنال‌های کنترلی

پورت RS232 در این ماژول به تمامی خطوط کنترلی استاندارد مجهز است که امکان کنترل دقیق‌ترِ تجهیزات جانبی و مدیریت جریان داده را فراهم می‌سازد.

سرعت انتقال بالاتر

در مقایسه با مدل‌های پایه، CP 341 از سرعت‌های انتقال داده بالاتری پشتیبانی می‌کند که برای کاربردهایی با حجم دیتای زیاد بسیار حیاتی است.

پیکربندی هوشمند

ابزار تنظیمات در STEP 7 به گونه‌ای طراحی شده که پیاده‌سازی پروژه‌های پیچیده ارتباطی را به تنظیم پارامترها و استفاده از بلوک‌های تابعی (FB) آماده محدود می‌کند.



کاربردهای صنعتی

• شبکه‌سازی تجهیزات Modbus: اتصال مستقیم به دستگاه‌هایی که پروتکل صنعتی Modbus RTU را پشتیبانی می‌کنند (مانند اینورترها و ابزاردقیق).

• سیستم‌های دیتالاگر هوشمند: تبادل داده با سیستم‌های ثبت اطلاعات که به لایه‌های کنترلی دقیق برای جلوگیری از گم شدن داده‌ها نیاز دارند.

• پروژه‌های پیچیده ابزاردقیق: ارتباط با آنالایزرهای گاز، سنسورهای خاص و تجهیزاتی که نیاز به تبادل داده دوطرفه و پیچیده دارند.

• اتصال به تجهیزات آزمایشگاهی: دریافت داده‌های تحلیلی از دستگاه‌هایی که خروجی سریال دارند و نیاز به پروتکل‌های خاص برای هند‌شیک دارند.



نکات مهم در نصب و راه‌اندازی

• استفاده از درایورها: برای پیاده‌سازی Modbus RTU، حتماً باید بسته درایور مربوطه را تهیه و در نرم‌افزار Step 7 پیکربندی کنید.

• کابل‌کشی RS232: به دلیل محدودیت طول کابل در RS232 (حداکثر ۱۵ متر)، محل نصب تجهیزات را به دقت جانمایی کنید و از کابل‌های شیلددار با کیفیت استفاده نمایید.

• بلوک‌های برنامه: برای ارسال و دریافت داده، از بلوک‌های تابعی مخصوص CP 341 (شامل FB7 و FB8) در برنامه خود استفاده کنید.

• عیب‌یابی: از چراغ‌های نشانگر وضعیت بر روی ماژول برای شناسایی سریع خطاهای ارتباطی (مانند پارتی یا اورران) استفاده کنید.



سوالات متداول

۱. آیا CP 341 جایگزین CP 340 است؟

CP 341 قابلیت‌های بیشتری (به ویژه در بحث پروتکل‌های نرم‌افزاری) دارد و برای پروژه‌های پیچیده‌تر پیشنهاد می‌شود.

۲. چگونه پروتکل Modbus RTU را روی این ماژول فعال کنم؟

با خرید لایسنس مربوطه و نصب آن در نرم‌افزار پیکربندی (Parameter Assignment)، درایور Modbus در دسترس شما قرار می‌گیرد.

۳. آیا این ماژول تغذیه جداگانه می‌خواهد؟

خیر، تغذیه ماژول از طریق باس داخلی رک S7-300 تأمین می‌شود.

۴. حداکثر سرعت انتقال داده این ماژول چقدر است؟

این ماژول تا سرعت 115.2 kbps را پشتیبانی می‌کند که برای اکثر کاربردهای صنعتی بسیار مناسب است.

۵. آیا برای ارتباطات ساده (ASCII) هم CP 341 بهتر از CP 340 است؟

اگر نیاز به پروتکل‌های خاص یا سرعت بسیار بالا دارید بله، اما برای ارتباطات بسیار ساده سریال، CP 340 اقتصادی‌تر است.



جمع‌بندی

پردازنده ارتباطی CP 341 مدل 6ES7341-1AH02-0AE0، ابزاری قدرتمند و حرفه‌ای برای مهندسان اتوماسیون است. این ماژول با فراهم کردن بستری برای اجرای پروتکل‌های پیچیده و ارائه انعطاف‌پذیریِ حداکثری در تنظیمات ارتباطی، انتخابی هوشمندانه برای سیستم‌های S7-300 است که نیاز به دقت، سرعت و پایداری در تبادل داده با تجهیزات جانبی دارند. این ماژول، پل ارتباطی مطمئن شما میان PLC و دنیای متنوع دستگاه‌های صنعتی است.
