بررسی فانکشن‌ماژول پردازشگر بولین پرسرعت زیمنس FM 352‑5 مدل 6ES7352-5AH01-0AE0

• FM352-5 با خروجی NPN ، پردازشگر بولین با سرعت بالا، برای اتصال پرسرعت، ۱۲ ورودی دیجیتال ٬ ۸ خروجی دیجیتال ٬  درگاه انکودر RS422 incr./SSI

• فانکشن ماژول پردازش منطقی پرسرعت برای سیستم‌های اتوماسیون صنعتی S7‑300

• مناسب برای پردازش سیگنال‌های دیجیتال با سرعت بالا و واکنش آنی

• طراحی شده برای کنترل سوییچینگ سریع و پردازش بولین در ماشین‌آلات صنعتی

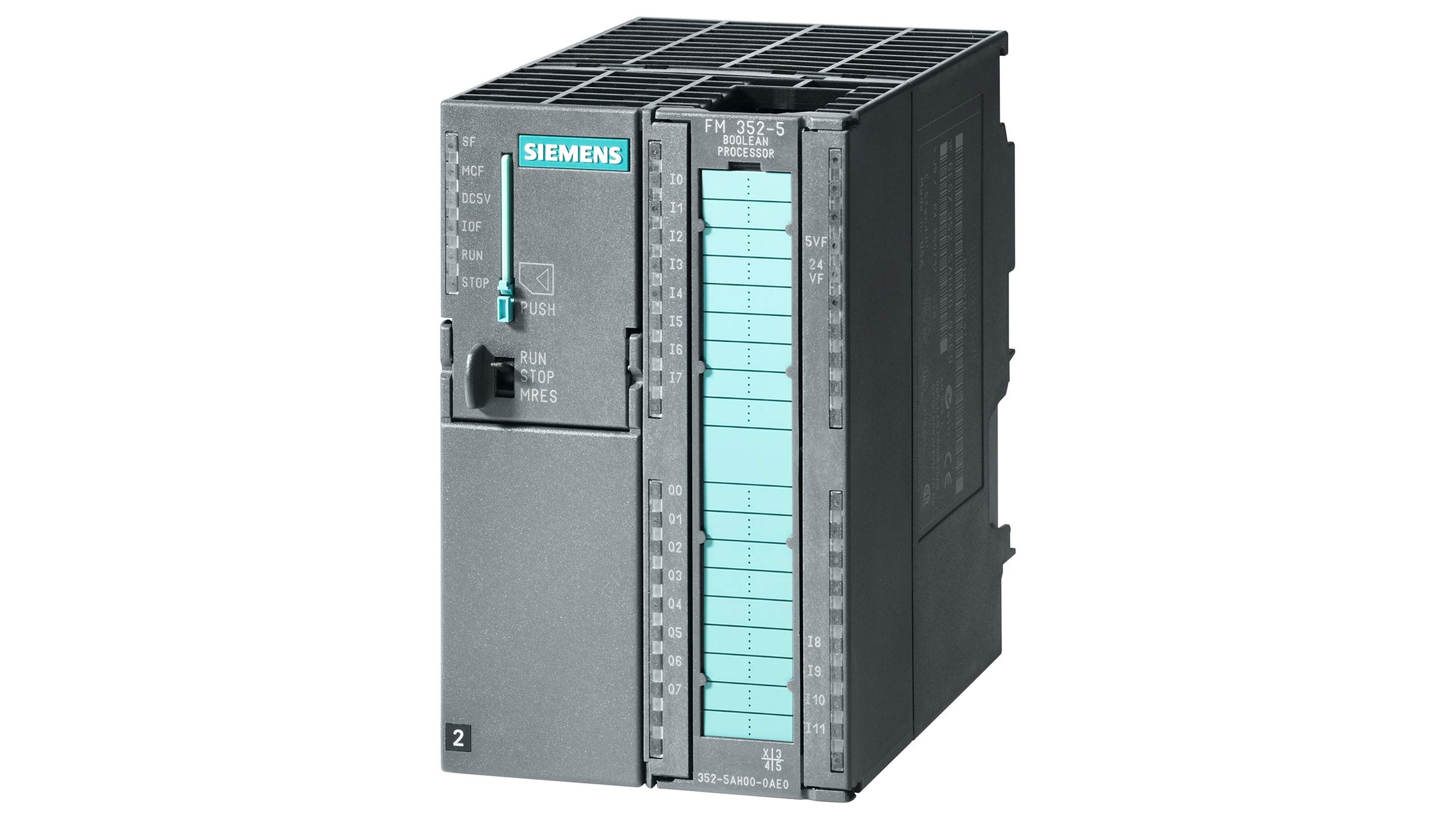

ماژول پردازشگر بولین زیمنس FM 352‑5 برای SIMATIC S7‑300

کد فنی: 6ES7352-5AH01-0AE0

ماژول FM 352‑5 مدل 6ES7352-5AH01-0AE0 یکی از ماژول‌های تخصصی سری SIMATIC S7‑300 شرکت زیمنس است که به عنوان یک پردازشگر بولین پرسرعت (High‑Speed Boolean Processor) در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این ماژول برای کاربردهایی طراحی شده است که در آن‌ها سیگنال‌های دیجیتال باید با سرعت بسیار بالا پردازش شوند و خروجی‌ها در کوتاه‌ترین زمان ممکن فعال یا غیرفعال گردند.

در بسیاری از ماشین‌آلات صنعتی، تصمیم‌گیری منطقی بر اساس وضعیت سنسورها یا سیگنال‌های دیجیتال باید در کسری از میلی‌ثانیه انجام شود. در چنین شرایطی، اگر این پردازش‌ها به CPU اصلی PLC واگذار شوند، ممکن است زمان پاسخ سیستم افزایش یافته و دقت عملکرد کاهش یابد. به همین دلیل زیمنس ماژول‌هایی مانند FM 352‑5 را طراحی کرده است که این وظایف را به صورت مستقل و سخت‌افزاری انجام می‌دهند.

ماژول FM 352‑5 دارای پردازنده داخلی اختصاصی است که می‌تواند توابع منطقی مختلف را با سرعت بسیار بالا اجرا کند. این ماژول سیگنال‌های ورودی دیجیتال را دریافت کرده، آن‌ها را با شرایط منطقی تعریف شده مقایسه می‌کند و در صورت برقراری شرایط، خروجی‌های مناسب را فعال می‌نماید. این فرآیند بدون دخالت CPU PLC انجام می‌شود و به همین دلیل سرعت و پایداری سیستم افزایش پیدا می‌کند.

از مهم‌ترین مزایای این ماژول می‌توان به پردازش بولین مستقل، زمان پاسخ بسیار کوتاه و قابلیت استفاده در سیستم‌های پرسرعت صنعتی اشاره کرد. به همین دلیل FM 352‑5 در کاربردهایی که نیاز به واکنش آنی دارند، جایگاه ویژه‌ای دارد.



معرفی ماژول FM 352‑5 مدل 6ES7352-5AH01-0AE0

ماژول FM 352‑5 یک پردازشگر منطقی پرسرعت برای PLCهای سری S7‑300 است که وظیفه آن پردازش سیگنال‌های دیجیتال و اجرای منطق بولین در سطح سخت‌افزار می‌باشد. این ماژول قادر است ورودی‌های دیجیتال را با سرعت بالا دریافت کرده و بر اساس قوانین منطقی تعریف شده، خروجی‌ها را کنترل کند.

در بسیاری از کاربردهای صنعتی، لازم است سیستم بلافاصله پس از تغییر وضعیت یک ورودی واکنش نشان دهد. به عنوان مثال در خطوط تولید پرسرعت، تشخیص موقعیت قطعه، وضعیت ایمنی یا سیگنال توقف اضطراری باید بدون تأخیر انجام شود. FM 352‑5 دقیقاً برای چنین شرایطی طراحی شده است.

یکی از مزیت‌های مهم این ماژول، پردازش سخت‌افزاری مستقل از CPU PLC است. این موضوع باعث می‌شود که حتی در سیستم‌هایی با بار پردازشی بالا، عملکرد منطقی و سوییچینگ بدون افت دقت انجام شود.

همچنین FM 352‑5 امکان اتصال به انکودرهای صنعتی را فراهم می‌کند. این قابلیت باعث می‌شود که پردازش منطقی نه تنها بر اساس وضعیت ورودی‌ها، بلکه بر اساس موقعیت یا شمارش پالس نیز انجام شود. به همین دلیل این ماژول در کاربردهای مرتبط با حرکت و شمارش پالس نیز مورد استفاده قرار می‌گیرد.



مشخصات فنی ماژول FM 352‑5 مدل 6ES7352-5AH01-0AE0

• سری: SIMATIC S7‑300

• نوع ماژول: Function Module – High‑Speed Boolean Processor

• مدل: FM 352‑5

• کد فنی: 6ES7352-5AH01-0AE0

• وظیفه اصلی:

پردازش منطقی پرسرعت و سوییچینگ دیجیتال

• نوع پردازش:

پردازش سخت‌افزاری مستقل از CPU

• ورودی‌های دیجیتال:

12 ورودی دیجیتال 24V DC

• خروجی‌های دیجیتال:

8 خروجی دیجیتال ترانزیستوری NPN

• پشتیبانی از انکودر:

RS422 Incremental و SSI

• پیکربندی:

نرم‌افزار STEP 7

• سازگاری:

PLCهای سری SIMATIC S7‑300

• نوع نصب:

نصب روی رک PLC

• کاربرد:

پردازش بولین، شمارش پالس، کنترل سوییچینگ سریع



ویژگی‌های کلیدی ماژول 6ES7352-5AH01-0AE0

پردازش بولین پرسرعت

FM 352‑5 امکان اجرای توابع منطقی را با زمان پاسخ بسیار کوتاه فراهم می‌کند.

سوییچینگ دیجیتال دقیق

این ماژول می‌تواند خروجی‌ها را دقیقاً در لحظه تحقق شرایط منطقی فعال یا غیرفعال کند.

پردازش مستقل از CPU

عملیات منطقی توسط خود ماژول انجام می‌شود و CPU PLC از پردازش‌های سریع آزاد می‌گردد.

عملکرد پایدار در سیستم‌های پرسرعت

در ماشین‌آلاتی با سرعت بالا، FM 352‑5 همچنان دقت و پایداری بالایی ارائه می‌دهد.

پشتیبانی از انکودر صنعتی

امکان پردازش سیگنال‌های انکودر باعث افزایش دقت در کاربردهای وابسته به حرکت می‌شود.

ادغام کامل با STEP 7

تمام تنظیمات، پارامترها و مانیتورینگ از طریق نرم‌افزار STEP 7 انجام می‌شود.



کاربردهای صنعتی

• خطوط تولید پرسرعت

در سیستم‌هایی که واکنش سریع به سیگنال‌های دیجیتال ضروری است.

• ماشین‌آلات بسته‌بندی

کنترل سوییچینگ سریع بر اساس وضعیت سنسورها.

• دستگاه‌های برش و پانچ

فعال‌سازی دقیق ابزارها بدون تأخیر زمانی.

• خطوط مونتاژ خودکار

کنترل عملیات بر اساس وضعیت قطعه یا سیگنال ورودی.

• سیستم‌های شمارش و اندازه‌گیری

پردازش پالس‌های انکودر با دقت بالا.



نکات مهم در نصب و راه‌اندازی

• استفاده از سیم‌کشی استاندارد

برای جلوگیری از نویز، از کابل‌های شیلددار استفاده شود.

• تنظیم دقیق منطق کنترلی

شرایط بولین باید متناسب با فرآیند واقعی تعریف شوند.

• تست عملکرد در شرایط واقعی

سیستم باید در سرعت‌های مختلف بررسی شود.

• پیکربندی صحیح در STEP 7

تمام پارامترهای ورودی، خروجی و منطق باید به‌درستی تنظیم شوند.

• توجه به نوع خروجی NPN

در صورت نیاز به جریان بالا، از رله یا درایور واسط استفاده شود.



سوالات متداول

۱. ماژول FM 352‑5 چه وظیفه‌ای دارد؟

پردازش منطقی پرسرعت و کنترل خروجی‌های دیجیتال به صورت مستقل از CPU.

۲. آیا این ماژول برای سیستم‌های پرسرعت مناسب است؟

بله، FM 352‑5 مخصوص کاربردهای با زمان پاسخ کوتاه طراحی شده است.

۳. آیا FM 352‑5 مستقل از CPU PLC کار می‌کند؟

بله، پردازش منطقی به صورت سخت‌افزاری انجام می‌شود.

۴. آیا امکان اتصال انکودر وجود دارد؟

بله، این ماژول از انکودرهای RS422 Incremental و SSI پشتیبانی می‌کند.

۵. این ماژول در چه صنایعی کاربرد دارد؟

بسته‌بندی، مونتاژ، برش، چاپ و خطوط تولید اتوماتیک.



جمع‌بندی

ماژول FM 352‑5 مدل 6ES7352-5AH01-0AE0 یکی از ماژول‌های تخصصی پردازش منطقی در سیستم SIMATIC S7‑300 است که برای اجرای سوییچینگ سریع و پردازش بولین پرسرعت طراحی شده است. این ماژول با پردازش مستقل، ورودی‌ها و خروجی‌های دیجیتال پرسرعت و پشتیبانی از انکودر، عملکرد دقیق و پایداری را در کاربردهای صنعتی ارائه می‌دهد.

در پروژه‌هایی که نیاز به واکنش آنی، دقت بالا و کاهش بار CPU وجود دارد، FM 352‑5 انتخابی حرفه‌ای و قابل اعتماد محسوب می‌شود.
