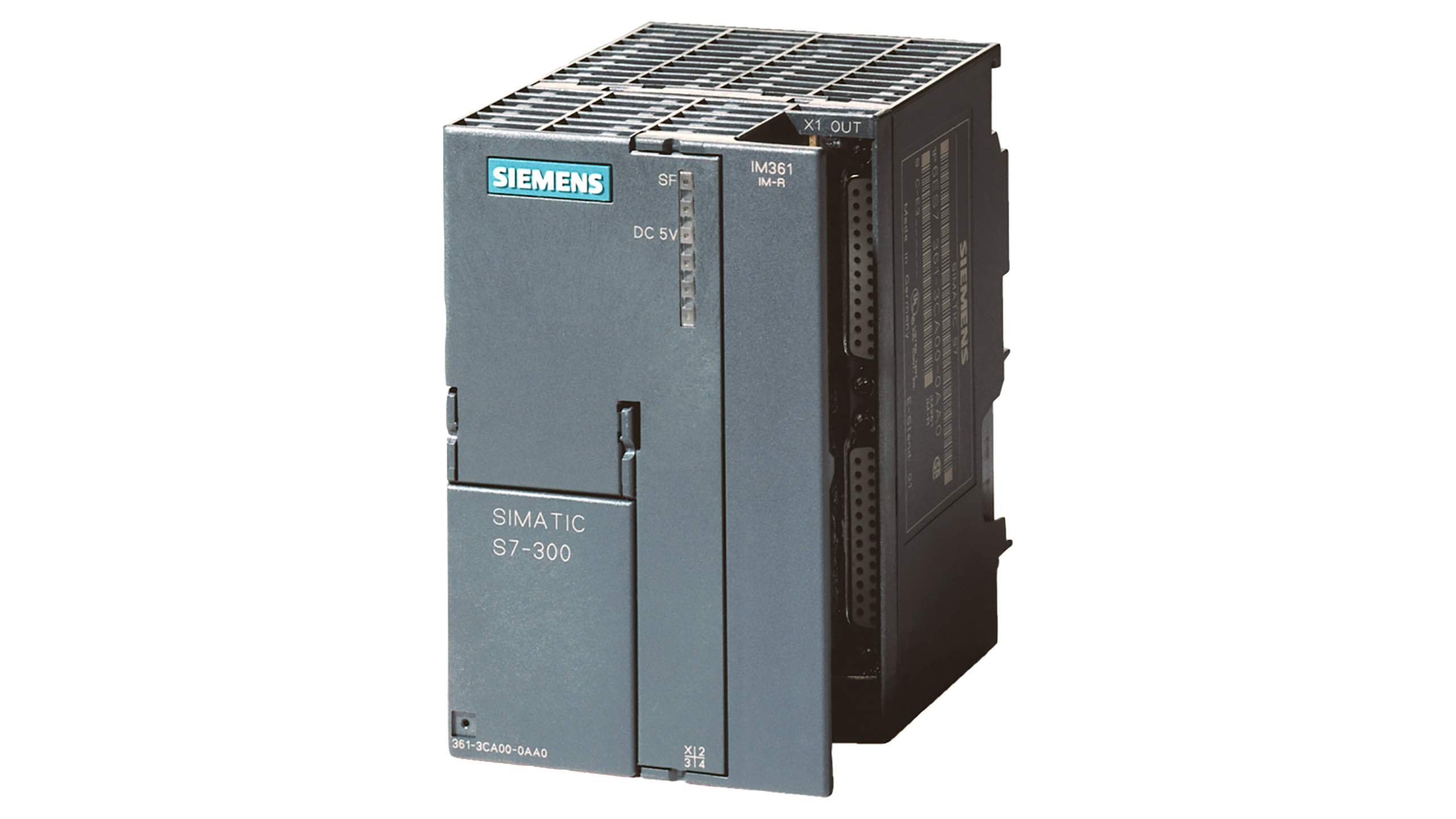

معرفی و بررسی فنی ماژول ارتباطی سری ۳۰۰ زیمنس مدل IM 361 با کد فنی 6ES7361-3CA01-0AA0

SIMATIC S7-300، اتصال IM 361 در ریل توسعه برای اتصال به رک مرکزی (IM360)، ولتاژ تغذیه ۲۴ ولت DC، با C-bus

تحلیل فنی تخصصی ماژول واسط ارتباطی زیمنس IM 361 (کد فنی: 6ES7361-3CA01-0AA0)

در مهندسی سیستم‌های اتوماسیون با معماری SIMATIC S7-300، زمانی که نیاز به گسترش رک‌ها فراتر از رک مرکزی (Central Rack) باشد، ماژول IM 361 با کد فنی 6ES7361-3CA01-0AA0 به عنوان یک جزء حیاتی در رک‌های توسعه (Expansion Racks) وارد عمل می‌شود. این ماژول «گیرنده» سیگنال‌هایی است که توسط IM 360 از رک مرکزی ارسال شده و مسئولیت بازسازی و توزیع باس (Backplane Bus) در رک‌های جانبی را بر عهده دارد.

• نقش عملیاتی IM 361 در توسعه سیستم

ماژول IM 361 بر خلاف IM 360 که در رک مرکزی نصب می‌شود، در هر رک توسعه‌ای که نیاز به گسترش باس دارد، جای می‌گیرد. این ماژول نقش پل ارتباطی را ایفا کرده و سیگنال‌های کنترلی، آدرس‌دهی و دیتای موازی را از باس مرکزی به ماژول‌های ورودی/خروجی واقع در رک توسعه منتقل می‌کند.

• عملکرد اصلی: دریافت سیگنال از IM 360 (یا رک توسعه قبلی) و بازسازی گذرگاه برای ماژول‌های داخلی رک مربوطه.
• پشتیبانی از C-Bus: برخلاف نسخه‌های ارزان‌تر، این ماژول از C-Bus (گذرگاه ارتباطی) به صورت کامل پشتیبانی می‌کند که امکان استفاده از ماژول‌های هوشمند مانند ماژول‌های شمارنده، موقعیت‌دهی و ارتباطی (CPs) را در رک‌های توسعه فراهم می‌آورد.
• یکپارچگی باس: این ماژول تضمین می‌کند که تمامی ماژول‌های رک توسعه، همانند ماژول‌های رک مرکزی برای CPU قابل دسترس و آدرس‌دهی باشند.

• مشخصات تغذیه و اهمیت مهندسی آن

یکی از تمایزهای کلیدی ماژول IM 361 نسبت به سایر قطعات باس، داشتن ورودی تغذیه اختصاصی است. این یک نکته فنی بسیار مهم است که طراحان تابلو برق باید مد نظر قرار دهند:

• ولتاژ ورودی: 24 V DC رگوله‌شده.
• نقش تغذیه: ماژول IM 361 نه تنها برای عملکرد داخلی خود، بلکه برای تغذیه تمامی ماژول‌های S7-300 نصب‌شده در همان رک توسعه از این برق 24 ولت استفاده می‌کند.
• نکته حیاتی: برخلاف رک مرکزی که منبع تغذیه (PS) مستقیماً به باس متصل می‌شود، در رک‌های توسعه، IM 361 نقطه ورود توان الکتریکی است. اگر تغذیه 24 ولت به این ماژول متصل نشود، رک توسعه کاملاً مرده باقی می‌ماند و هیچ ماژولی در آن شناسایی نخواهد شد (حتی اگر کابل‌کشی باس صحیح باشد).

• معماری چیدمان و پیکربندی سیستم

در یک سیستم S7-300 گسترده، چیدمان به این صورت است که IM 361 به عنوان پایان‌دهنده زنجیره باس در هر رک عمل می‌کند.

• اتصال کابل: کابل‌های رابط زیمنس (مانند 6ES7368-…) از درگاه خروجی IM 360 به درگاه ورودی IM 361 متصل می‌شوند.
• محدودیت تعداد: با یک ماژول IM 360 در رک مرکزی، شما می‌توانید تا ۳ رک توسعه را به صورت سری (Daisy-chain) به هم متصل کنید. در هر رک توسعه، یک ماژول IM 361 الزامی است.
• پیکربندی نرم‌افزاری: در نرم‌افزار TIA Portal یا STEP 7، هنگام تعریف Hardware Configuration، سیستم به صورت خودکار متوجه می‌شود که شما رک‌های توسعه را اضافه کرده‌اید. دقت کنید که شماره رک در تنظیمات ماژول IM 361 باید با موقعیت فیزیکی آن در زنجیره مطابقت داشته باشد.

• سناریوهای کاربردی و استانداردهای صنعتی

استفاده از IM 361 در پروژه‌های اتوماسیون صنعتی با مقیاس متوسط تا بزرگ، به دلیل پایداری بالای سیستم باس موازی، بسیار رایج است:

• ماشین‌آلات پیچیده: در دستگاه‌های بزرگ که سنسورها و محرک‌های (Actuators) آن‌ها در نقاط فیزیکی مختلف ماشین پخش شده‌اند، رک‌های توسعه توزیع‌شده با IM 361 امکان کاهش سیم‌کشی‌های طولانی (Point-to-Point) به سمت تابلو اصلی را فراهم می‌کنند.
• صنایع پالایشگاهی: به دلیل استفاده از قطعات با کیفیت صنعتی و بازه دمایی وسیع، این ماژول در شرایطی که نویز الکترومغناطیسی محیطی بالا است، به مراتب مطمئن‌تر از شبکه‌های محلی (LAN) غیر‌صنعتی عمل می‌کند.

• عیب‌یابی (Troubleshooting) برای تکنسین‌ها

به عنوان یک متخصص اتوماسیون، در صورت بروز مشکل در رک‌های توسعه، بررسی زیر توصیه می‌شود:

• LED وضعیت (SF): اگر چراغ Group Fault (SF) روی IM 361 روشن است، اولین گام چک کردن ولتاژ 24 V DC ورودی ماژول است.
• اتصالات باس: اطمینان حاصل کنید که کابل رابط بین IM 360 و IM 361 یا بین دو IM 361 به درستی قفل شده است. شل شدن اتصال باس در رک‌های توسعه رایج‌ترین عامل خطای “Rack Failure” است.
• ترتیب رک‌ها: بررسی کنید که آیا در تنظیمات نرم‌افزاری، آدرس رک‌ها با چیدمان فیزیکی یکی است یا خیر.

• مقایسه با راهکارهای مبتنی بر شبکه

در حالی که امروزه سیستم‌های PROFINET (مانند ET200SP) به دلیل انعطاف‌پذیری بیشتر محبوب‌تر هستند، IM 361 همچنان در موارد زیر برتری دارد:

• زمان پاسخ (Scan Cycle): تأخیر در باس داخلی S7-300 عملاً صفر است. برای فرآیندهای High-Speed که نیاز به زمان‌بندی دقیق میلی‌ثانیه‌ای دارند، سیستم باس محلی (Centralized Expansion) با IM 361 جایگزین‌ناپذیر است.
• هزینه عملیاتی: عدم نیاز به سوئیچ‌های شبکه و لایسنس‌های ارتباطی، هزینه‌ی پیاده‌سازی سخت‌افزاری را در پروژه‌های محلی (تطبیق تابلوها) کاهش می‌دهد.
