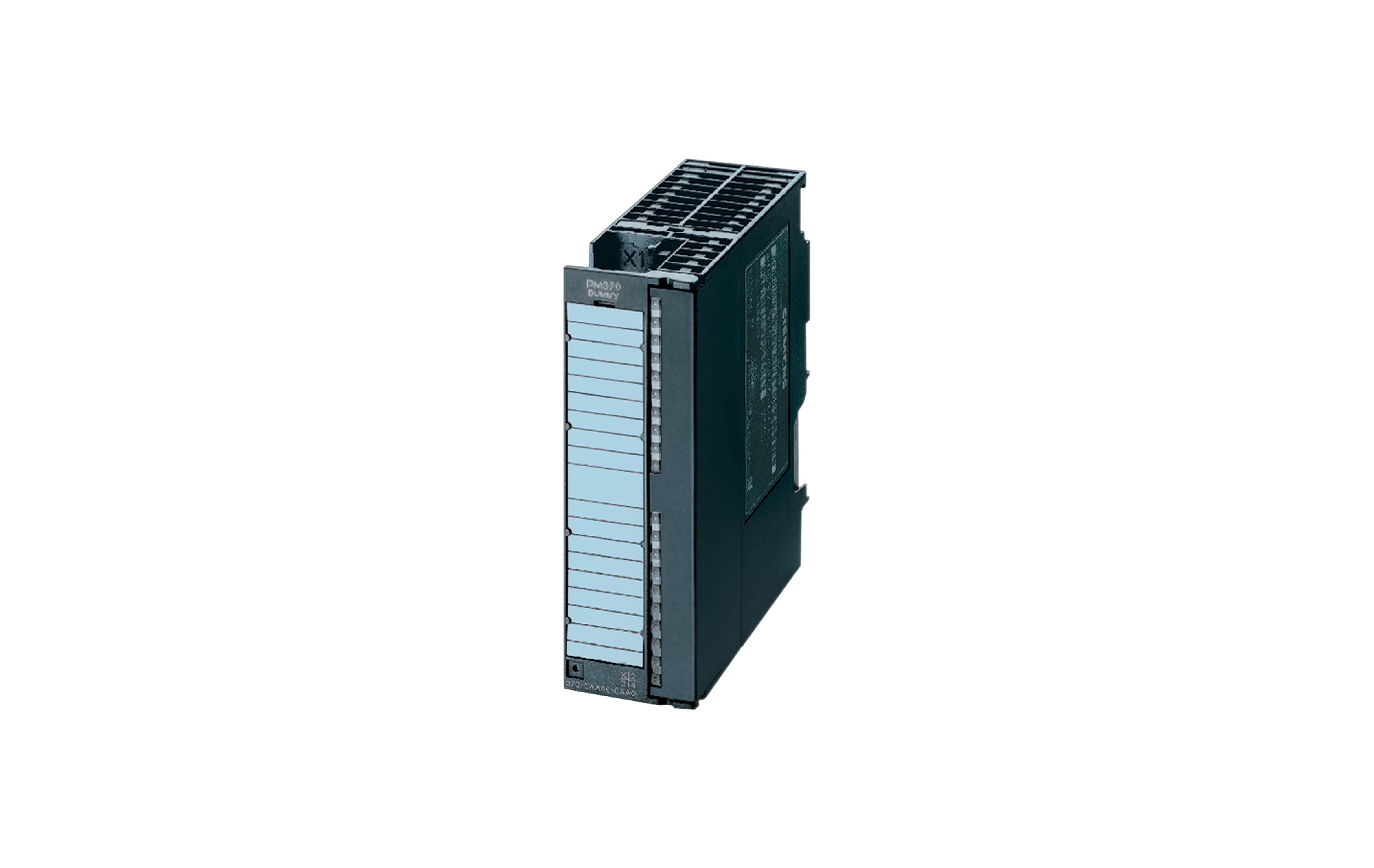

معرفی و بررسی فنی ماژول dummy سری ۳۰۰ زیمنس مدل DM 370 با کد فنی 6ES7370-0AA01-0AA0

SIMATIC S7-300، ماژول جایگزینی DM 370، ماژول جایگزین برای تعویض ماژول



کالبدشکافی ماژول Dummy مدل DM 370 زیمنس: ضرورت جای‌گذاری و پایداری سیستم در SIMATIC S7-300

در دنیای اتوماسیون صنعتی، جایی که دقت میلی‌ثانیه‌ای و پایداریِ مکانیکی رک‌ها اهمیت حیاتی دارند، قطعات به‌ظاهر ساده‌ای وجود دارند که وظیفه‌ای بسیار مهم و استراتژیک ایفا می‌کنند. ماژول DM 370 با کد فنی 6ES7370-0AA01-0AA0 دقیقاً یکی از همین تجهیزات است. این ماژول که در خانواده محصولات SIMATIC S7-300 زیمنس تعریف می‌شود، تحت عنوان “Dummy Module” یا ماژول رزرو شناخته می‌شود. در نگاه اول ممکن است این قطعه صرفاً یک بلوک پلاستیکی خالی به نظر برسد، اما در واقعیت، این ماژول نقشی کلیدی در حفظ یکپارچگیِ باس (Bus) و برنامه‌ریزیِ توسعه‌یافته برای تابلوهای کنترل ایفا می‌کند.



• فلسفه طراحی و ضرورت استفاده از DM 370

چرا یک ماژول خالی در رک PLC نیاز داریم؟ این سوالی است که بسیاری از مهندسان تازه‌کار در مواجهه با این ماژول می‌پرسند. ماژول 6ES7370-0AA01-0AA0 به طور خاص برای دو هدف اصلی طراحی شده است:

رزرو جایگاه برای توسعه آتی (Expansion Planning)

در طراحی تابلوهای برق، پیش‌بینی رشد سیستم اهمیت بالایی دارد. با استفاده از ماژول DM 370، شما می‌توانید یک جایگاه را در رک S7-300 رزرو کنید بدون اینکه نیاز باشد ماژول گران‌قیمتی را از ابتدا خریداری و نصب کنید. این ماژول فضای فیزیکی مورد نیاز (معمولاً ۴۰ میلی‌متر عرض) را اشغال کرده و مکان اتصال باس را حفظ می‌کند تا در آینده، زمانی که نیاز به افزودن یک کارت ورودی/خروجی (I/O) جدید باشد، تنها کافی است ماژول Dummy را خارج کرده و ماژول جدید را در آن جایگاه قرار دهید.

حفظ پایداری مکانیکی و الکتریکی (Bus Integrity)

سیستم SIMATIC S7-300 از طریق یک Backplane Bus (باسِ پشت رک) ارتباط داده‌ها و تغذیه بین ماژول‌ها را فراهم می‌کند. اگر در یک رک، جایگاهی خالی باقی بماند، پایداری اتصالات مکانیکی و همچنین توزیع سیگنال‌های باس ممکن است تحت تأثیر نویز یا لرزش قرار بگیرد. ماژول DM 370 به عنوان یک “پُل” عمل کرده و تداوم ساختاری رک را تضمین می‌کند. این ماژول با پر کردن فضای خالی، از ورود گرد و غبار، رطوبت و ذرات رسانا به کانکتورهای باس جلوگیری می‌کند که در محیط‌های صنعتی بسیار حیاتی است.



• ویژگی‌های فنی و مشخصات کلیدی (Technical Specifications)

برای درک بهتر جایگاه این ماژول در سبد محصولات زیمنس، باید به مشخصات فنی آن دقت کرد:

• کد سفارش: 6ES7370-0AA01-0AA0
• نوع ماژول: Dummy Module (ماژول رزرو).
• سازگاری: کاملاً منطبق با سیستم SIMATIC S7-300 و ریل‌های استاندارد زیمنس.
• قابلیت جایگزینی: به عنوان ماژول رزرو (Reserve Module) برای تعویضِ درجا (Hot-swapping) در مراحل تست و راه‌اندازی استفاده می‌شود.
• عملکرد الکترونیکی: این ماژول فاقد مدارات الکترونیکی فعال (Active Circuits) است، به این معنی که هیچ پردازشی انجام نمی‌دهد و انرژی الکتریکی مصرف نمی‌کند. تنها نقش فیزیکی و مکانیکی در باس ایفا می‌کند.



• نقش ماژول در استراتژی‌های تعمیر و نگهداری (Maintenance)

در زمان بروز خرابی در یک ماژول خاص (مثلاً یک ماژول ورودی آنالوگ یا خروجی دیجیتال)، اگر ماژول جایگزین در دسترس نباشد، DM 370 می‌تواند به عنوان یک ابزار تشخیصی و حفاظتی موقت عمل کند.

تست و عیب‌یابی (Troubleshooting)

گاهی اوقات برای ایزوله کردن یک خطا در باسِ سیستم، نیاز است که ماژول‌های مشکوک را از مدار خارج کنیم. با استفاده از ماژول DM 370، می‌توان بدون اینکه ساختار باس رک S7-300 به هم بخورد، ماژول‌های مشکوک را جدا کرد و از پایداری سایر بخش‌های سیستم اطمینان حاصل نمود. این کار باعث می‌شود که عیب‌یابی سیستم بدون ریسک برای سایر قطعات سالم انجام شود.

محافظت در برابر آسیب‌های تصادفی

در کارخانه‌هایی که لرزش‌های شدیدی وجود دارد، جایگاه‌های خالی در رک PLC می‌تواند منجر به تاب برداشتن ریل یا کج شدن کانکتورهای پشت‌صفحه شود. نصب ماژول DM 370 در تمامی اسلات‌های خالی، استحکام کل مجموعه رک را تضمین کرده و احتمال بروز اتصالی یا شکستگی در کانکتورها را به حداقل می‌رساند.



• مقایسه با سایر ماژول‌های رزرو و نکات پیکربندی

برخی تصور می‌کنند که هر ماژول غیرفعالی می‌تواند نقش Dummy را بازی کند؛ اما این یک تصور اشتباه و خطرناک است. ماژول DM 370 دارای کانکتور مخصوصی است که در هنگام نصب، قفلِ اتصالات باس را به درستی می‌بندد.

نکات مهم در نصب:

• حداکثر تعداد: محدودیت خاصی برای تعداد ماژول‌های DM 370 در یک رک وجود ندارد، اما همیشه باید با توجه به توانِ منبع تغذیه (PS) و طول رک، محدودیت‌های استاندارد سیستم S7-300 رعایت شود.
• پیکربندی نرم‌افزاری: در نرم‌افزار مهندسی (STEP 7 یا TIA Portal)، نصب ماژول DM 370 نیازی به تعریف در Hardware Configuration ندارد. این یعنی ماژول کاملاً غیرفعال و Transparent نسبت به سیستم کنترل است. این ویژگی باعث می‌شود که شما بتوانید در هر زمان و بدون تغییر در برنامه، ماژول را حذف یا اضافه کنید.



• تحلیل اقتصادی و بهینه‌سازی پروژه‌ها

سرمایه‌گذاری روی ماژول 6ES7370-0AA01-0AA0، هزینه‌های پنهان نگهداری را به شدت کاهش می‌دهد. در پروژه‌های بزرگ اتوماسیون که در آن تغییرات فرآیندی (Process Changes) امری عادی است، داشتن تعدادی از این ماژول‌ها در انبار قطعات یدکی، به معنای آمادگی برای هرگونه تغییر یا توسعه ناگهانی است.

مزایای استفاده در پروژه:

• کاهش هزینه‌های اولیه: عدم نیاز به خرید ماژول‌های گران‌قیمتِ I/O در زمان راه‌اندازی فاز اول پروژه.
• افزایش سرعت توسعه: هنگام اضافه کردن کارت جدید، نیازی به کابل‌کشی مجدد یا تغییر در ریل ندارید؛ فقط جایگزینی کارت با ماژول رزرو.
• حفاظت از دارایی‌ها: جلوگیری از ورود اشیاء خارجی و کثیفی به اسلات‌های گران‌قیمت PLC که خود باعث کاهش استهلاک کل سیستم می‌شود.



• جمع‌بندی تخصصی

ماژول DM 370 (6ES7370-0AA01-0AA0) فراتر از یک قطعه پلاستیکی ساده است؛ این ماژول یک جزء حیاتی برای هر طراح و نگهدارنده سیستم S7-300 است که به پایداری سیستم اهمیت می‌دهد. استفاده از این ماژول نشان‌دهنده استاندارد بالا در مهندسی تابلو و آینده‌نگری در اتوماسیون است. با مدیریت صحیح اسلات‌های خالی، شما نه تنها طول عمر تجهیزات اصلی (CPU و کارت‌های I/O) را افزایش می‌دهید، بلکه محیطی امن و حرفه‌ای برای رشد آینده سیستم کنترل خود فراهم می‌کنید. در پایان، همیشه به یاد داشته باشید که در مهندسی، توجه به قطعات کوچک است که تفاوت بین یک سیستم “خوب” و یک سیستم “بی‌نقص” را رقم می‌زند.
